以宝马轿车为例，制冷剂加注与补充的操作方法如下：

1）关闭高、低压手阀门，从真空泵接头上取下黄色软管连接到制冷剂储液罐上，然后用电子秤称量制冷剂储液罐的质量（图5-66）并记录（如加注前质量为11.120kg）。

2）开启制冷剂储液罐上的阀门，用手压下放气针阀（图5-67），直至听到“嘶嘶”声，目的是将制冷剂储液罐至空调歧管压力表间黄色软管的存留空气释放。

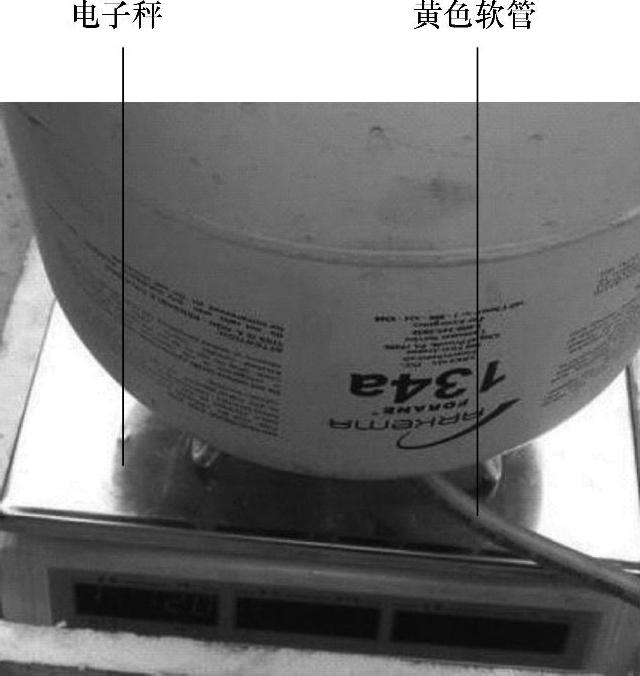

图5-66 称制冷剂的质量

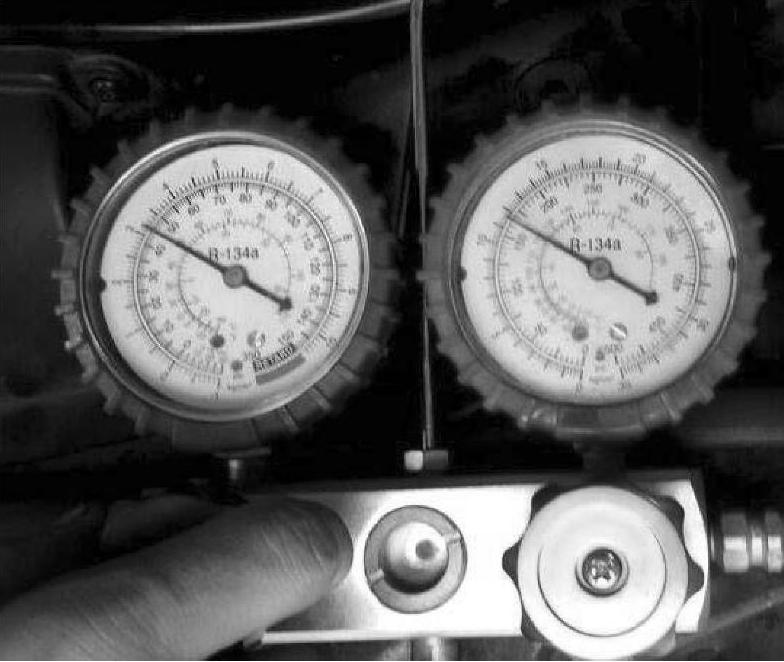

图5-67 压下放气针阀排气

3）如图5-68所示，缓慢打开空调歧管压力表高压手动阀，使制冷剂进入空调系统高压管路中。

4）当空调系统的压力值达到400kPa左右时，关闭空调歧管压力表高压手动阀，如图5-69所示。

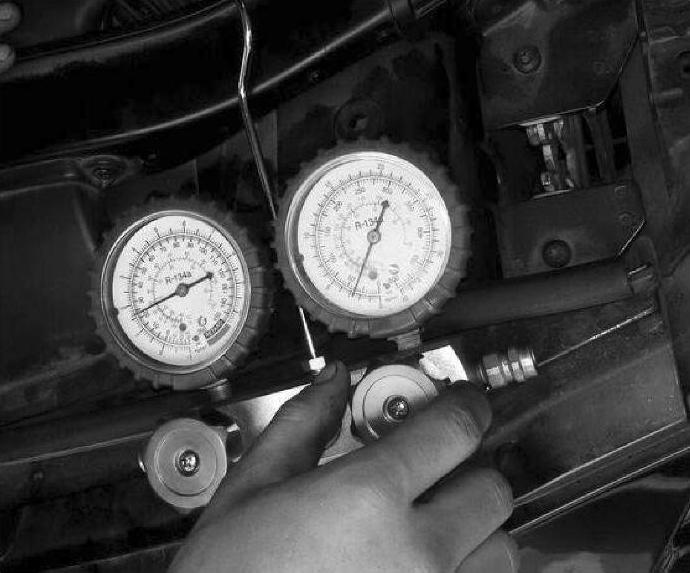

图5-68 打开高压手动阀

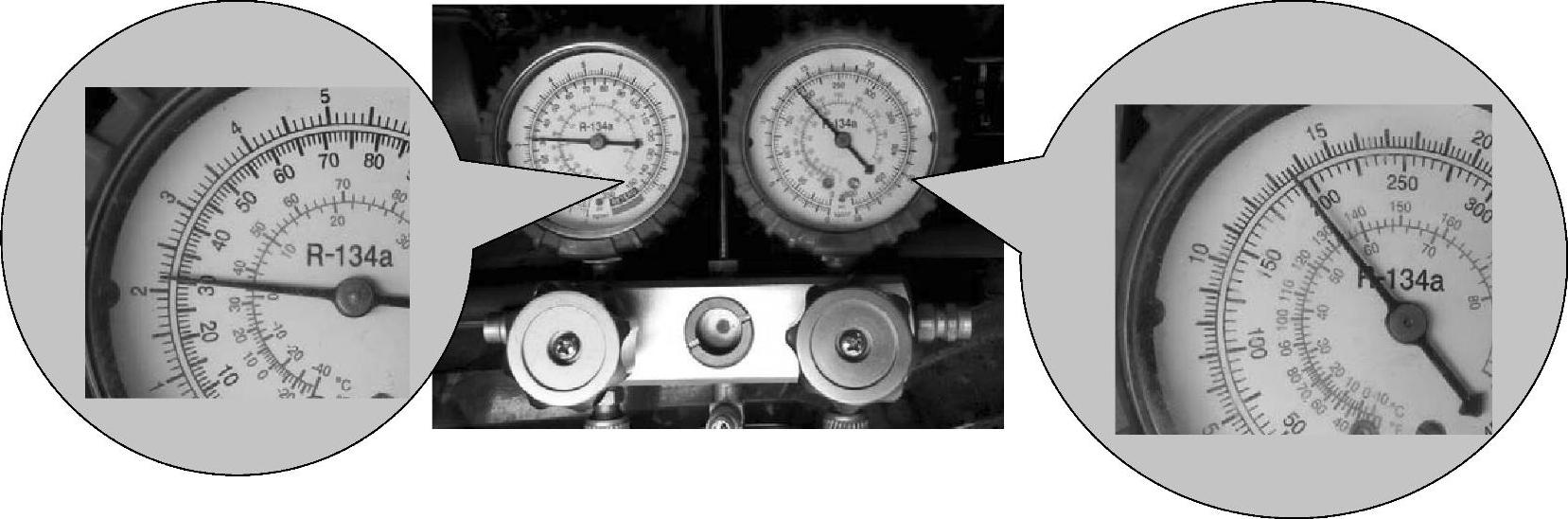

图5-69 关闭高压手动阀

5）起动发动机并将其转速调整到1250～1500r/min，接通空调（A/C）开关，将鼓风机开关和温度控制开关开至最大。打开空调歧管压力表低压手动阀，如图5-70所示。

6）让制冷剂继续进入制冷系统，直至充注量达到规定值600g（车型不同加注量有所差异，如11.120kg-10.523kg=0.6kg），如图5-71所示。

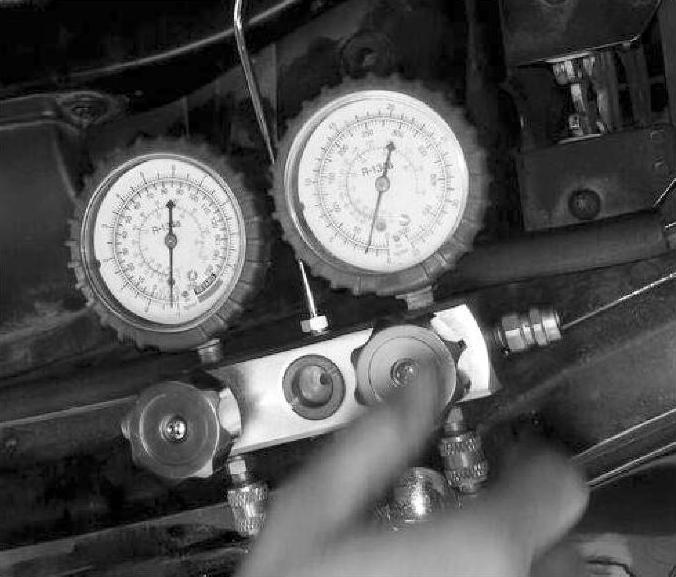

图5-70 打开低压手动阀

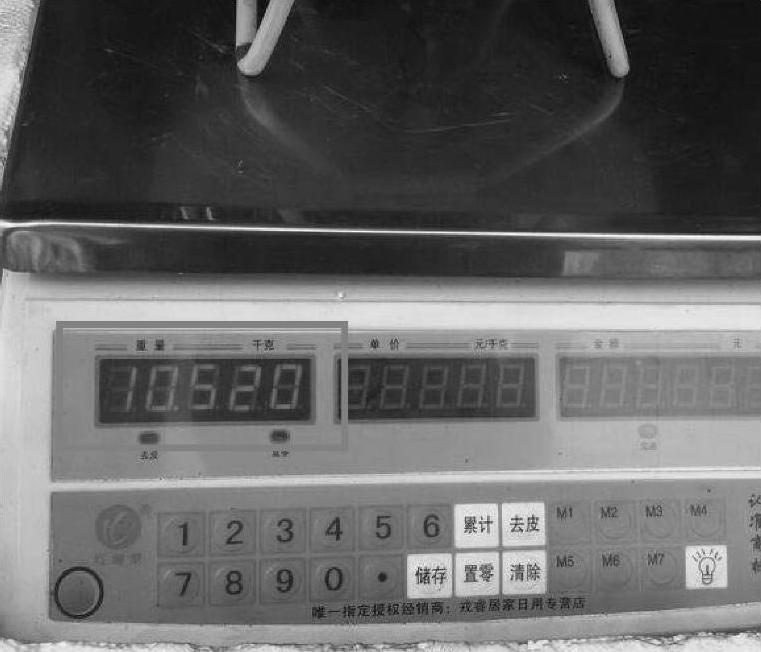

图5-71 加注制冷剂后的质量

7）关闭低压手动阀，观察空调系统高、低压表压力数值，如图5-72所示。一般在1250～1500r/min时，低压表应为200～250kPa，高压表应为1200～1500kPa。

8）最后关闭空调系统，分别取下空调歧管压力表连接软管。将防尘帽旋入高、低压管路的阀门上，加注完成。

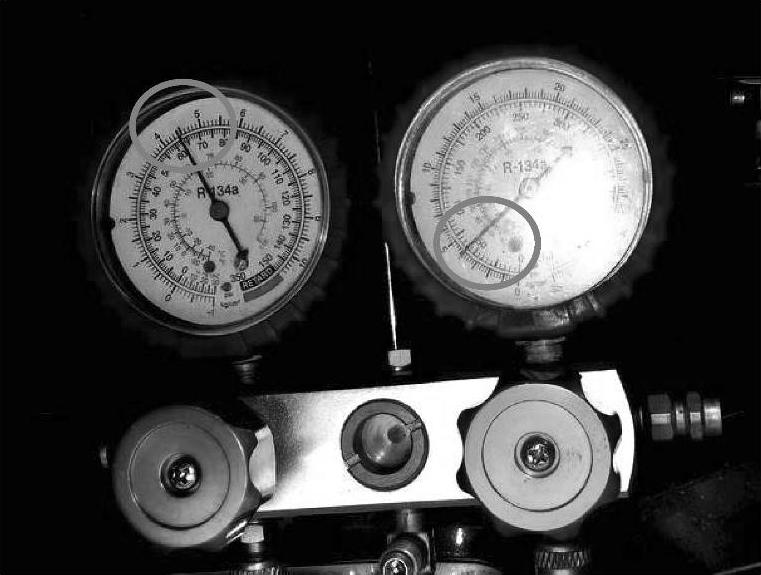

图5-72 空调系统压力
