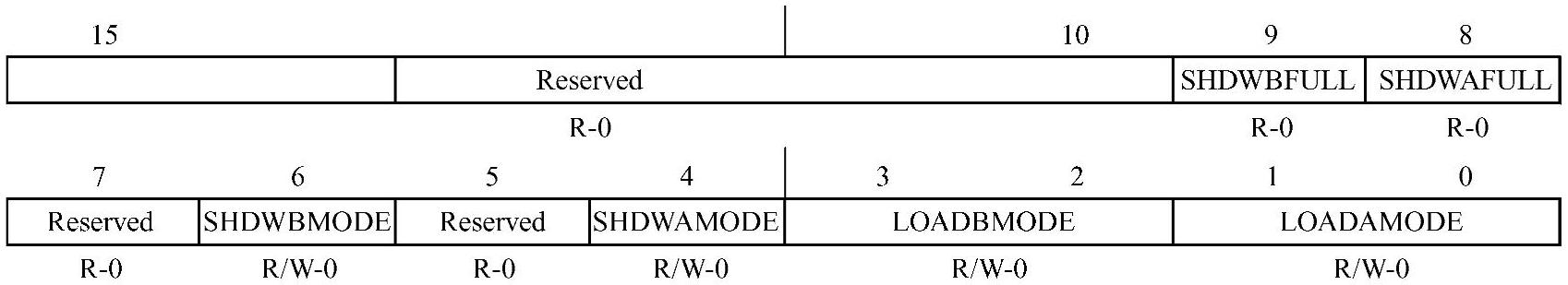

8.计数比较控制寄存器
（Counter-Compare Control Register，CMPCTL）
位15～10、位7、位5 ，保留位。
位9，SHDWBFULL：计数比较寄存器B（CMPB）影子寄存器满状态标志位，当里面的数据被装载后，自动清零。
●0：计数比较寄存器B（CMPB）影子FIFO未满。
●1：计数比较寄存器B（CMPB）影子FIFO满，写数据将覆盖原来的数据。
位8，SHDWAFULL：计数比较寄存器A（CMPA）影子寄存器满状态标志位，当一个32位的数据写入时将置位该位，当里面的数据被装载后，自动清零。
●0：计数比较寄存器A（CMPA）影子FIFO未满。
●1：计数比较寄存器A（CMPA）影子FIFO满，写数据将覆盖原来的数据。
位6，SHDWBMODE：计数比较寄存器B（CMPB）操作模式选择位。
●0：影子模式。
●1：立即装载模式。
位4，SHDWAMODE：计数比较寄存器A（CMPA）操作模式选择位。
●0：影子模式。
●1：立即装载模式。
位3～2，LOADBMODE：计数比较寄存器B（CMPB）从影子寄存器装载选择模式位。立即装载模式下该位无效。
●00：在CTR=0时装载。
●01：在CTR=PRD时装载。
●10：在CTR=0或CTR=PRD时装载。
●11：不装载。
位1～0，LOADAMODE：计数比较寄存器A（CMPA）从影子寄存器装载模式选择位。在立即装载模式下该位无效。
●00：在CTR=0时装载。
●01：在CTR=PRD时装载。
●10：在CTR=0或CTR=PRD时装载。
●11：不装载。
