输出动作限定控制寄存器A(Action-Qualifier Output A Control R...

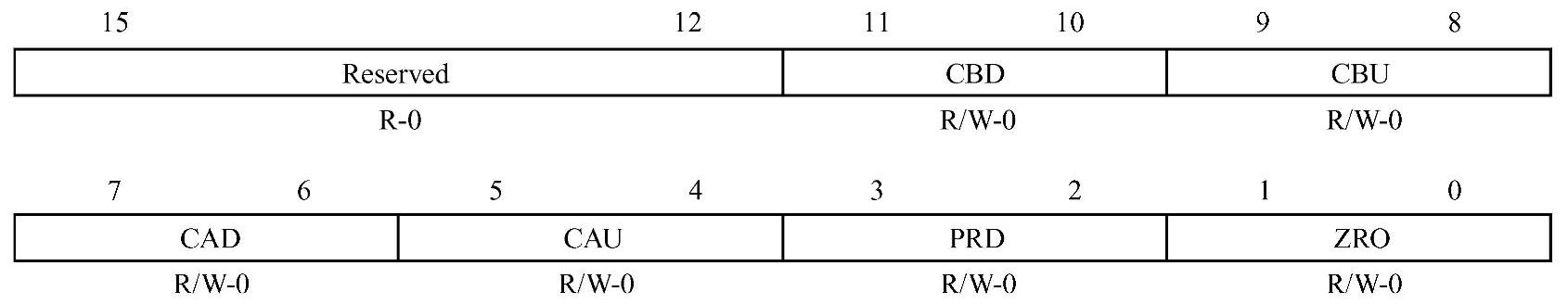

9.输出动作限定控制寄存器 A(Action-Qualifier Output A Control Register,AQCTLA)


位15~12,保留位。

位11~10,CBD:当时基计数器(TBCTR)的值等于计数比较寄存器B(CMPB)的值,且计器处于减计数时,控制输出动作。

●00:什么也不做。

●01:强制ePWMxA输出为低电平。

●10:强制ePWMxA输出为高电平。

●11:强制ePWMxA输出取反,即低电平变高电平,高电平变低电平。

位9~8,CBU:当时基计数器(TBCTR)的值等于计数比较寄存器B(CMPB)的值,且计器处于增计数时,控制输出动作。

●00:什么也不做。

●01:强制ePWMxA输出为低电平。

●10:强制ePWMxA输出为高电平。

●11:强制ePWMxA输出取反,即低电平变高电平,高电平变低电平。

位7~6,CAD:当时基计数器(TBCTR)的值等于计数比较寄存器A(CMPA)的值,且数器处于减计数时,控制输出动作。

●00:什么也不做。

●01:强制ePWMxA输出为低电平。

●10:强制ePWMxA输出为高电平。

●11:强制ePWMxA输出取反,即低电平变高电平,高电平变低电平。

位5~4,CAU:当时基计数器(TBCTR)的值等于计数比较寄存器A(CMPA)的值,且数器处于增计数时,控制输出动作。

●00:什么也不做。

●01:强制ePWMxA输出为低电平。

●10:强制ePWMxA输出为高电平。

●11:强制cPWMxA输出取反,即低电平变高电平,高电平变低电平。

位3~2,PRD:当时基计数器(TBCTR)的值等于周期值时,控制输出动作。

●00:什么也不做。

●01:强制ePWMxA输出为低电平。

●10:强制ePWMxA输出为高电平。

●11:强制ePWMxA输出取反,即低电平变高电平,高电平变低电平。

位1~0,ZRO:当时基计数器(TBCTR)的值为0时,控制输出动作。

●00:什么也不做。

●01:强制ePWMxA输出为低电平。

●10:强制ePWMxA输出为高电平。

●11:强制ePWMxA输出取反,即低电平变高电平,高电平变低电平。
