在PWM模块之间采用相位控制的实际应用

前面的例子未使用相位寄存器（TBPHS），要么将其设为0或者不在意其数值。然而，通过编程给TBPHS赋予合适的数值，多个PWM模块之间实现一类功率拓扑结构电路，这些电路依靠桥臂（或模块级）间的相位关系才能正确运行。如时基子模块部分所述，一个PWM模块可以通过配置允许SyncIn脉冲引起TBPHS寄存器装入到TBCTR寄存器。图7-22表示了这种相位控制的思想，图中主从模块有120°的相位关系，即从模块领先主模块。

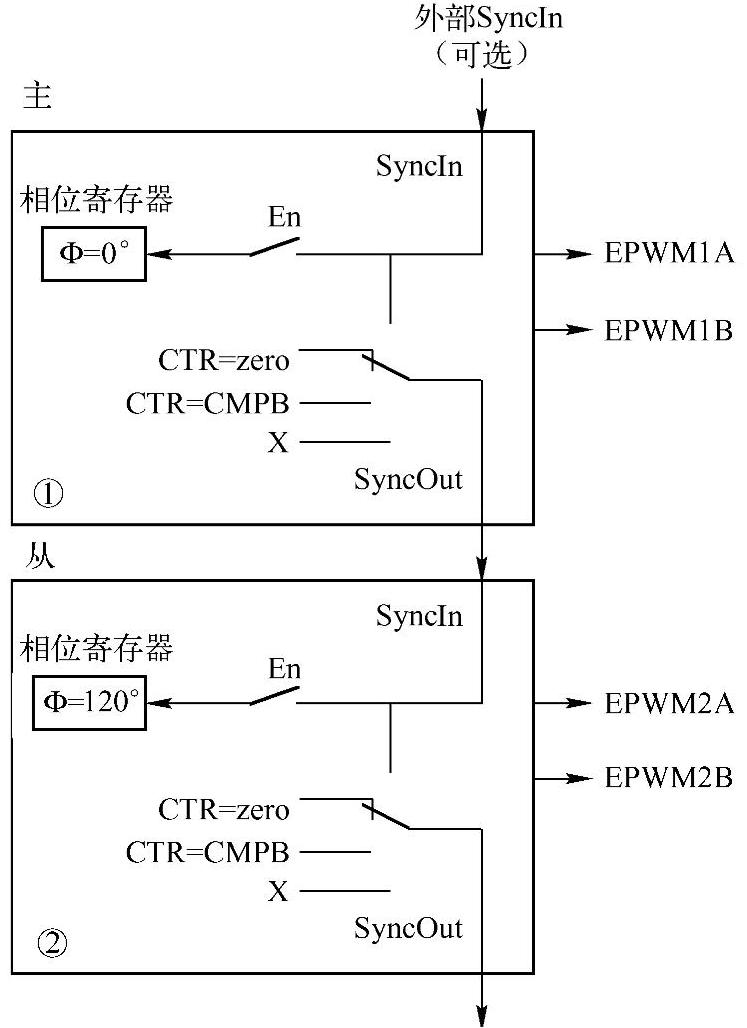

图7-22 配置两个PWM模块用于相位控制
