控制零电压开关全桥（ZVSFB）逆变器

图7-24给出了一个全H桥模块控制电路，并假定桥臂（模块）间的相位关系为静态或常数。这种情况下，通过调制占空比实现控制。也可以在每个周期动态改变相位值。这种特点使得它可以控制一类被称为相移全桥或零电压开关全桥的功率拓扑电路。这里控制参数不是占空比（保持大约为50%的常数），而是桥臂之间的相位关系。这种系统可以通过分配两个PWM模块的资源控制一个功率模块（轮流控制4个开关元件）来实现。

图7-24为主从模块同步控制，且主从模块需要同样的PWM频率。相位由从模块相位寄存器TBPHS控制。主模块相位寄存器不用，因此可以初始化为0。

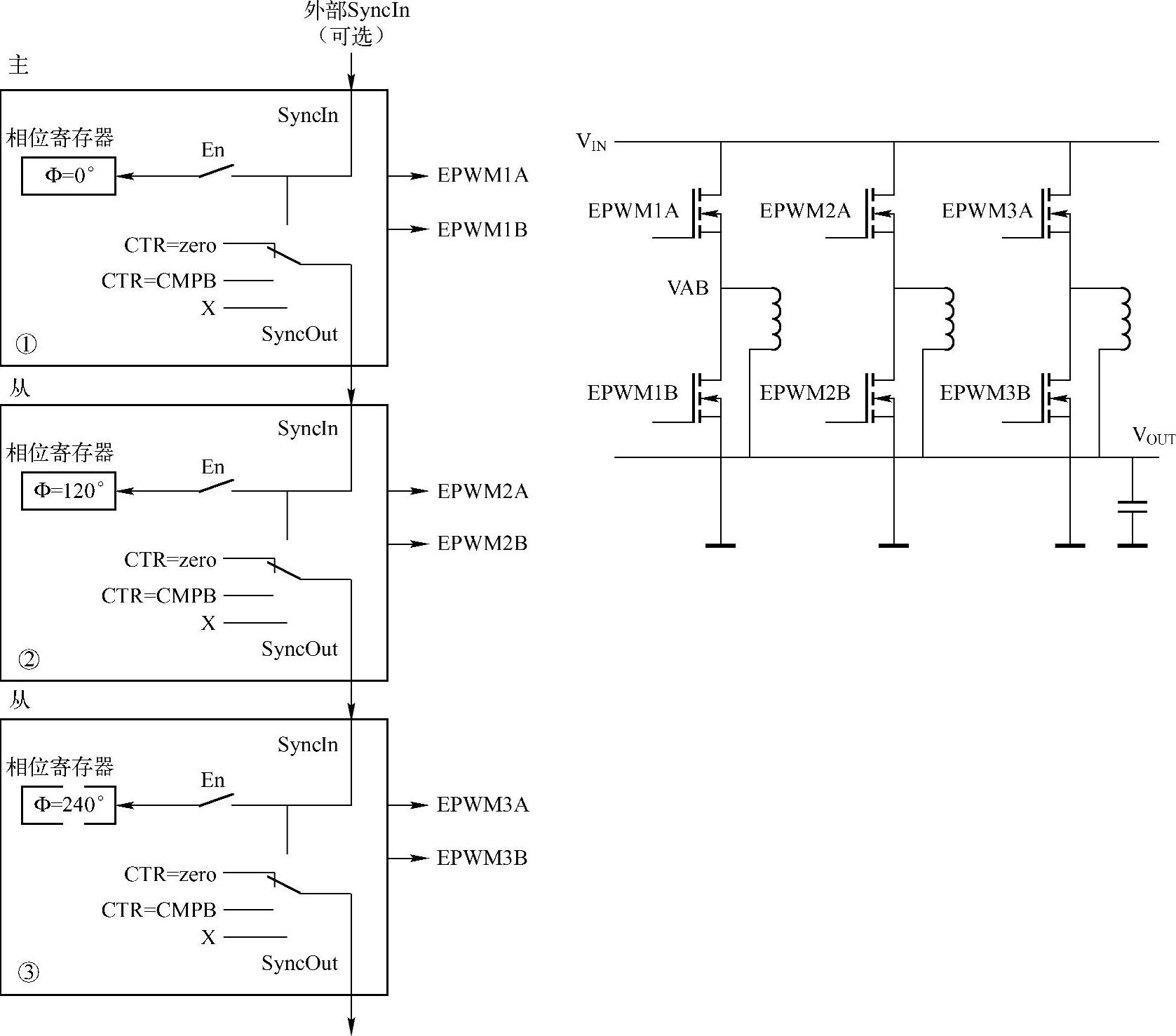

图7-23 3相交叉DC/DC逆变器控制
