HRPWM概述

ePWM外设用于实现数学上等效于数模转换器（DAC）的功能。如图7-27所示，常规产生的PWM的有效分辨率是PWM频率（或周期）和系统时钟频率的函数。

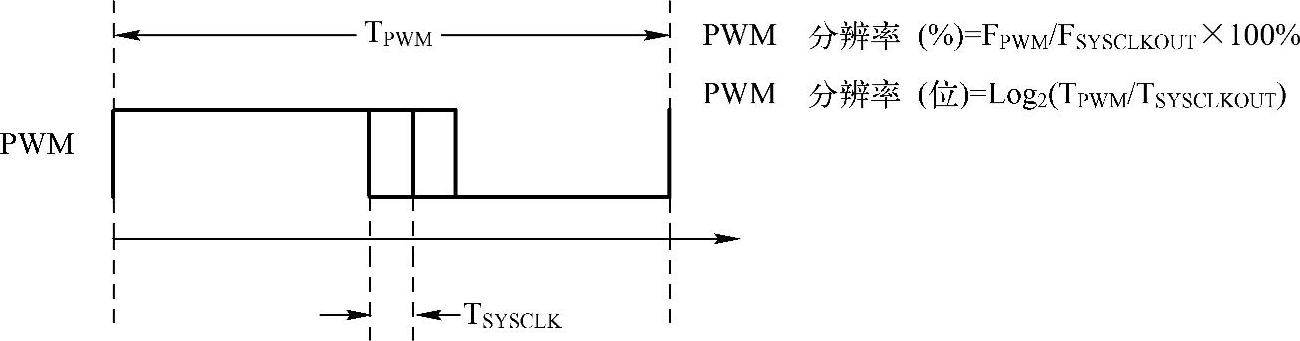

图7-27 常规产生PWM的分辨率计算

如果普通PWM方式的PWM运行频率不能提供足够的分辨率，可以考虑HRPWM。表7-9给出了PWM和HRPWM分辨率的对比情况，可以看出各种PWM频率下以位表示的HRPWM改进的分辨率。这些数值假定MEP步大小为180ps（皮秒）。

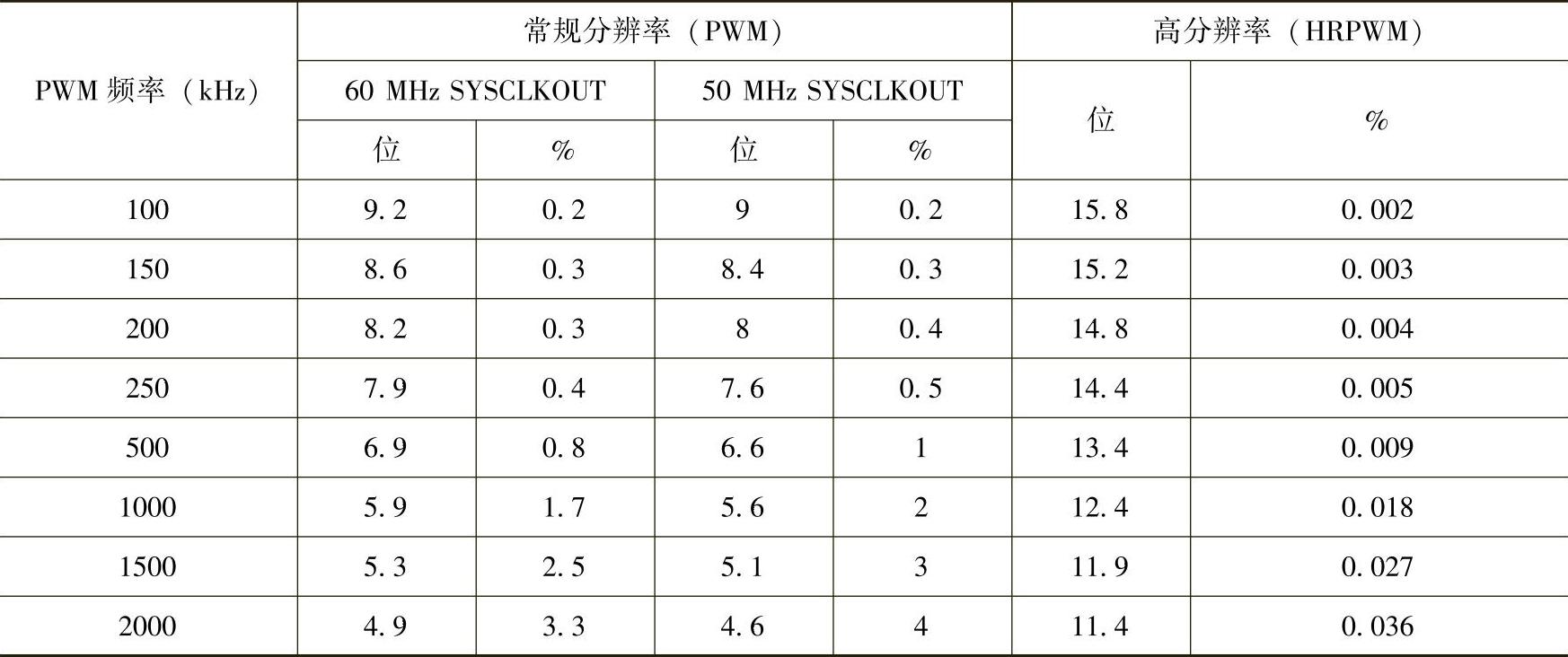

表7-9 PWM和HRPWM分辨率

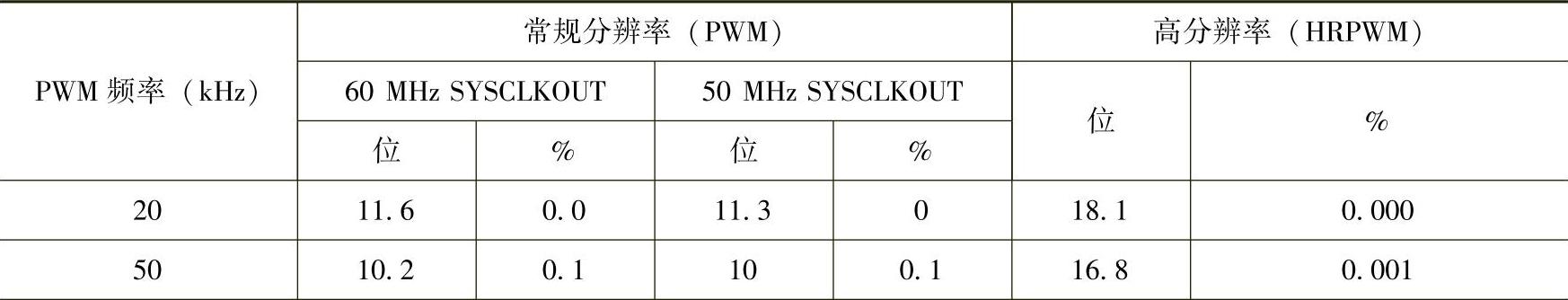

（续）

尽管各种应用不同，典型低频PWM运行（低于250kHz）可以不需要HRPWM。HRP⁃WM性能对于如下有高频PWM需求的功率转换拓扑电路是非常有用的。

●单相降压、升压、回扫（flyback）。

●多相降压、升压、回扫。

●相位偏移全桥。

●D类功率放大器直接调制。
