控制H桥LLC谐振逆变器

多年来各种拓扑结构的谐振逆变器已在电力电子领域广为人知。另外，在许多需要高效、高功率密度的消费电子领域，H桥LLC谐振逆变器拓扑结构近来获得了普及。图7-26为双谐振逆变器模块控制电路。图中使用了ePWM1的单通道配置，不难扩展到多通道。这里控制参数不是占空比（保持大约50%的常数），而是频率。死区未进行控制而是保持300ns的常数（即30，TBCLK=100MHz），由用户决定实时更新该值，通过为软开关调整足够的时间延迟提高效率。

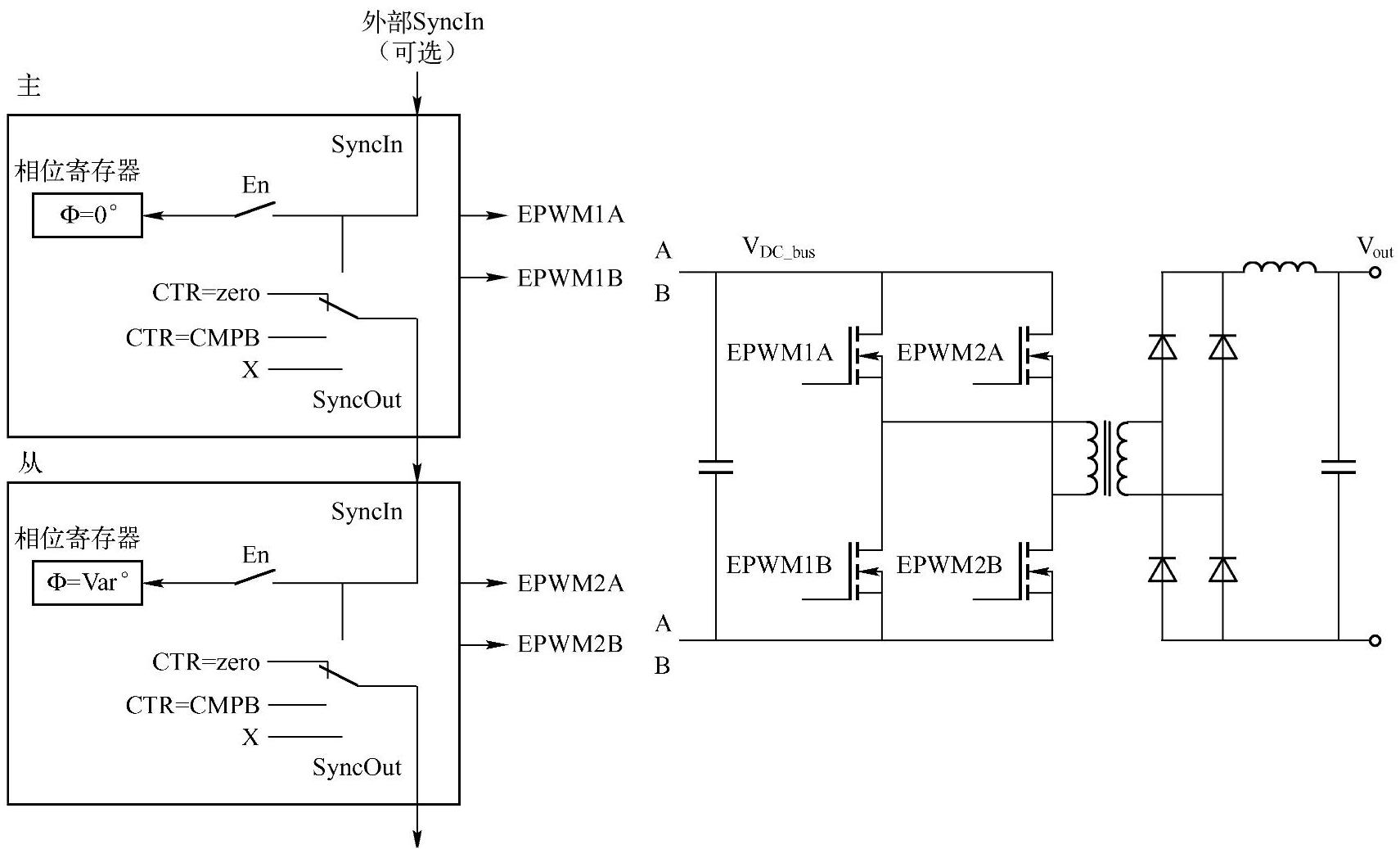

图7-24 全H桥模块控制（F_PWM2=F_PWM1）

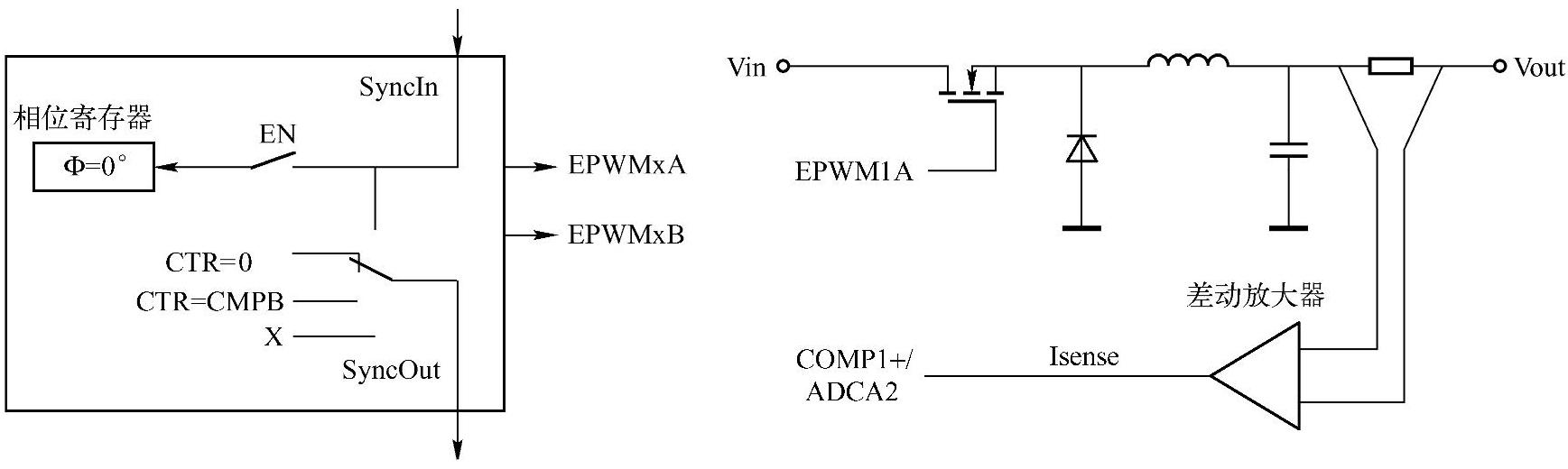

图7-25 降压逆变器峰值电流模式控制

图7-26 双谐振逆变器模块控制
