14.2.16 SCI_Boot函数

SCI引导模式由SCI-A将代码异步传送到片内存储器。该引导模式只支持8位输入数据流。图14-10所示为SCI引导装载运行连接图。

SCI-A装载器使用的引脚包括：GPIO28上的SCIRXDA和GPIO29上的SCITXDA。

28x器件通过SCI-A外设与外部主机设备进行通信，SCI端口的自动波特率特性用于锁定与主机相同的波特率。因此，SCI装载器非常灵活，可以使用多种不同的波特率与设备进行通信。

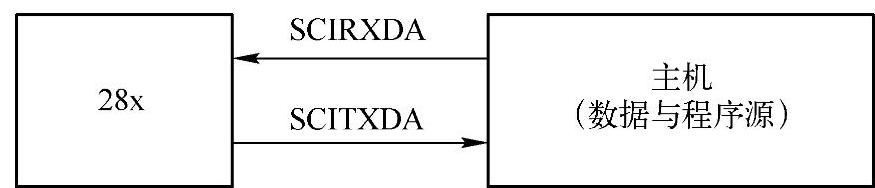

图14-10 SCI引导装载运行

每一次数据传输之后，28x都将把接收到的8位字符发回主机，因此，主机可以根据通过检测这些字符确定28x是否收到数据。

在较高波特率的情况下，输入数据会受收发器和连接器性能的影响。对于波特率高于100kbit/s情况，串行通信会无法正常工作。为避免这种情况，推荐如下方法：

1）使用较低波特率完成主机和28x SCI引导装载器之间的波特率锁定。

2）在这个较低波特率下，装载接收到的28x应用程序或定制的装载器。

3）主机会与装载28x应用程序握手协议，以设置寄存器到一个期望的较高波特率。

图14-11所示为SCI_Boot函数流程。图14-12所示为SCI_GetWordData函数流程。

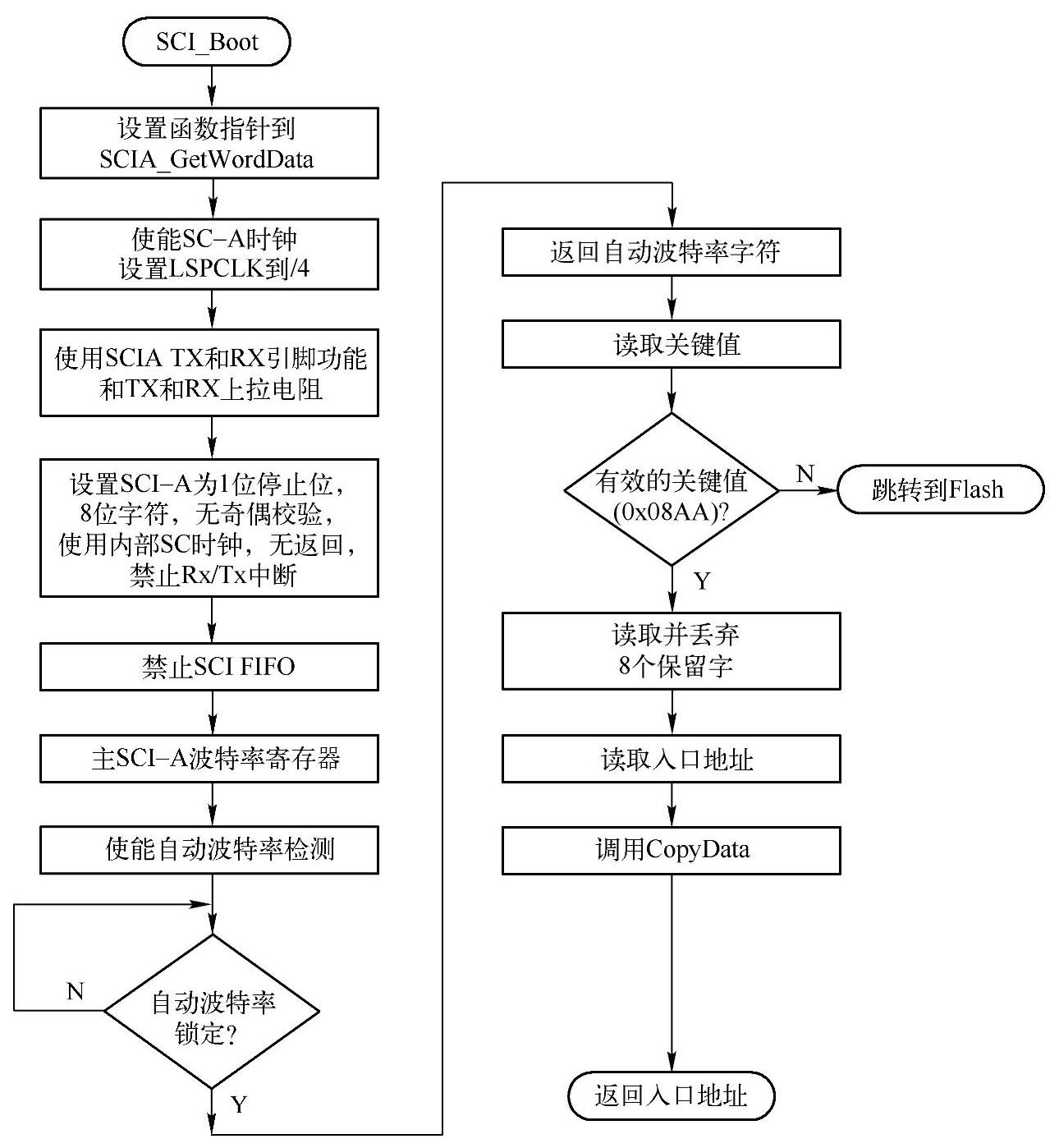

图14-11 SCI_Boot函数流程

图14-12 SCI_GetWordData函数流程
