14.2.19  I2CBoot函数

I2C装载器用于I2C-A总线上0x50地址处8位I2C兼容的EEPROM器件，如图14-15所示。EEPROM应遵循常规I2C EEPROM协议，具有16位基础地址结构。

I2C装载器使用的引脚包括：GPIO 28上的SDAA和GPIO 29上的SCLA。

如果下载是从不是EEPROM的器件上进行的，那么该器件应设置在从模式并能模仿I2CEEPROM。进入I2C引导函数后，GPIO引脚应配置为I2C-A运行且初始化I2C。从I2C模块引导时应满足下述要求：

●器件的输入频率必须在合适的范围。

●EEPROM必须是在从器件地址0x50。

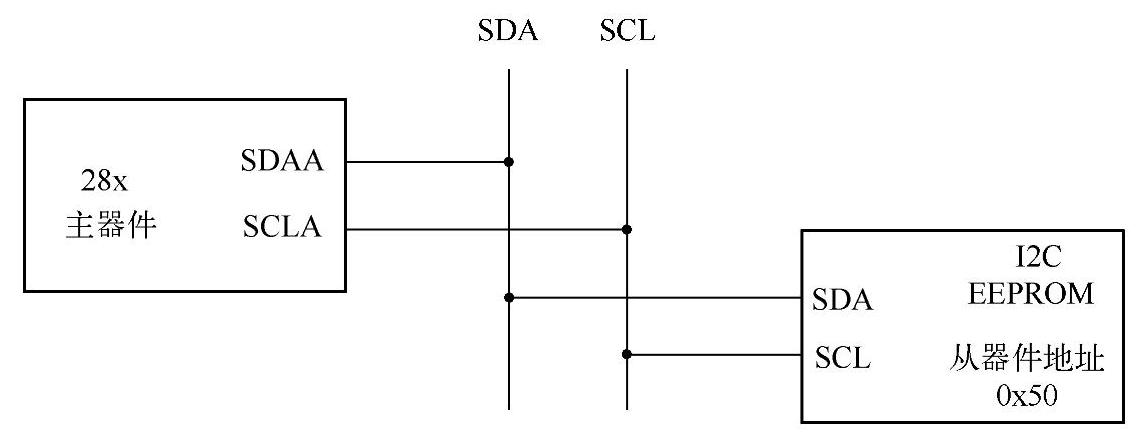

图14-15 地址为0x50的EEPROM连接
