14.2.17  Parallel_Boot函数（GPIO）

并行通用I/O（GPIO）引导模式异步地将代码从GPIO0-GPIO5、GPIO30-GPIO31传输到内部存储器。每个值是8位长度。图14-13所示为并行GPIO引导装载器运行连接图。

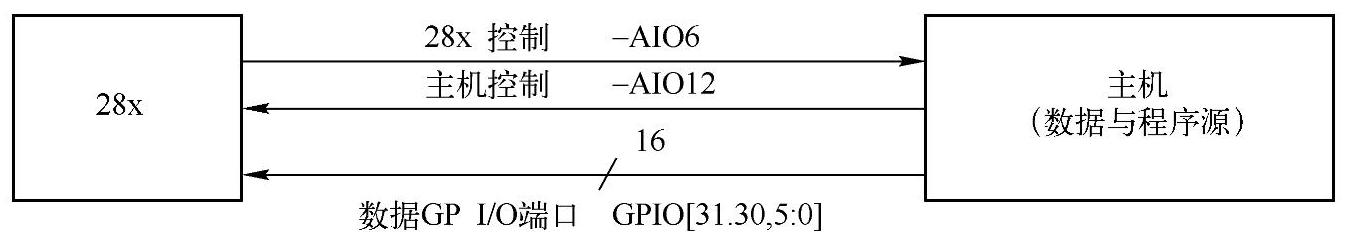

图14-13 并行GPIO引导装载器运行连接

并行GPIO装载器使用如下引脚：

●位于GPIO[31，30，5∶0]的数据。

●在AIO6（可能需要外部上拉电阻）上的28x控制。

●在AIO12（需要外部上拉电阻）上的主机控制。

28x通过检测/驱动AIO12和AIO6线与外部主机设备进行通信。AIO12需要外部上拉电阻，因为AIO引脚没有准确读取数据所需的内部上拉电路。根据系统情况，AIO6也可能需要外部上拉电阻。通过GPIO[31，30，5∶0]成功传输每一个字需要使用要求的握手协议。该协议非常可靠并允许主机与28x之间可以较慢或较快地进行通信。

两个连续的8位字由一个单个的16位字读取，最高有效字节（MSB）首先被读取，然后读取最低有效字节（LSB）。此时，数据由GPIO[31，30，5∶0]读取。
