2.夹角法

夹角法又称三角法，如图8-2所示，只要条件允许，大型接地装置的接地电阻测试均应采取电流-电压夹角布置的方式。

d_GC布置要求同上，d_GP与d_GC相近。接地电阻值可用如下公式计算：

式中 θ——电流极与电压极的夹角；

R₀——接地电阻测量值。

如果土壤电阻率均匀，可使d_GP≈d_GC=2D，θ≈30°，接地电阻仍采用上述公式修正。此时，上述公式变为

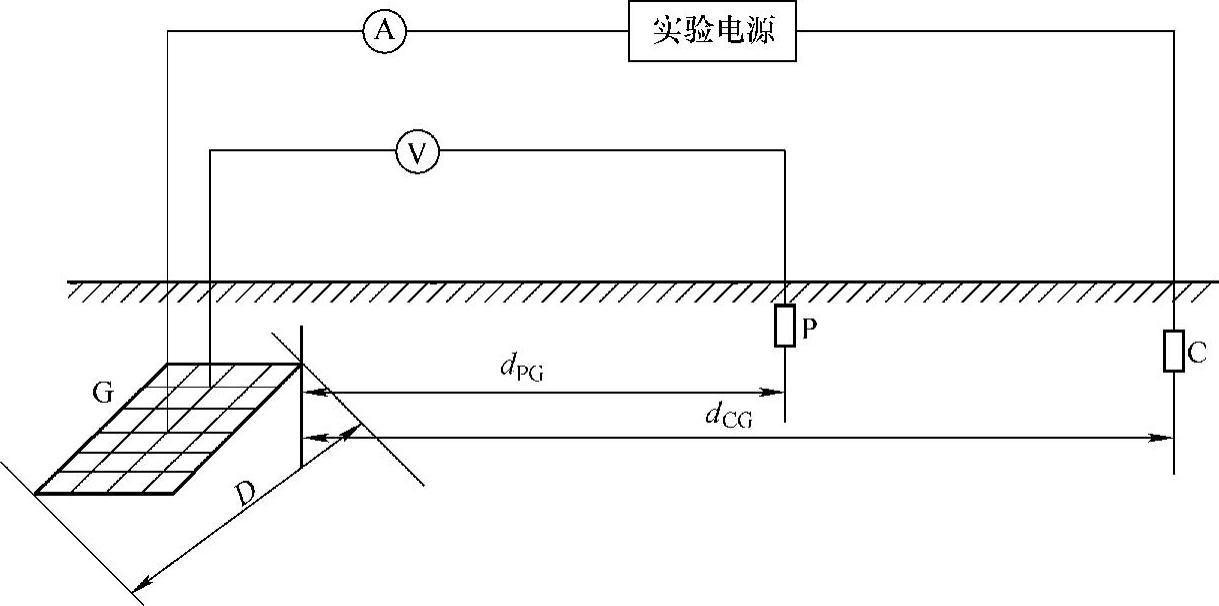

图8-1 电流-电压表三极法直线法布置示意图

G—被测接地装置 P—电压极 C—电流极 D—被测接地装置的最大对角线长度 d_CG—电流极与被测接地装置边缘的距离 d_PG—电压极与被测接地装置边缘的距离

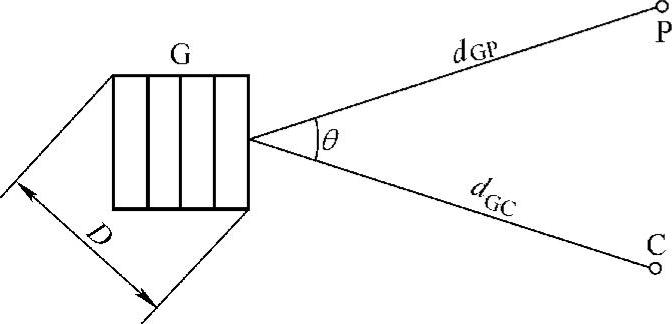

图8-2 电流-电压表三极法夹角法布置示意图

实际值比测量值高约4%，因此，在大多精度要求不高的情况下，一般视R₀为实际值。
