8.2  输电线路杆塔接地电阻测量

8.2 输电线路杆塔接地电阻测量

从本质上来说，输电线路杆塔接地电阻测量的原理和方法与变电站等无异，故中华人民共和国电力行业标准DL/T 475—2006《接地装置特性参数测量导则》中仍推荐采用三极法测量，只是用杆塔接地装置最大射线长度L取代了原接地装置最大对角线长度D，如图8-3所示。

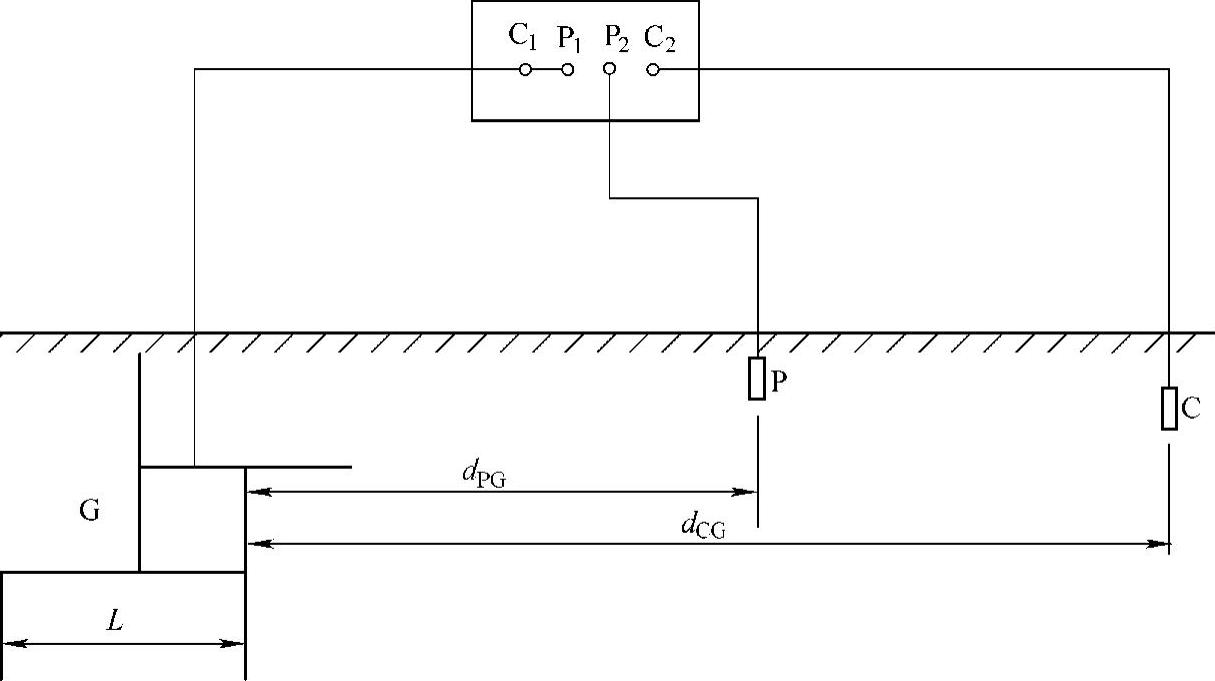

图8-3 输电线路杆塔接地装置接地电阻测量示意图

G—被测接地装置 P—电压极 C—电流极 L—杆塔接地装置最大射线长度 d_CG—电流极与杆塔接地装置的距离 d_PG—电压极与杆塔接地装置的距离

电流极和电压极的布线方式仍推荐直线法和30°夹角法两种：

直线法——电压极P离杆塔基础边缘的直线距离d_PG取2.5L，电流极C离杆塔基础边缘的直线距离d_CG取4L。d_CG取4L有困难时，若接地装置周围土壤较为均匀，d_CG可以取3L，此时d_PG取1.8L。如果被测杆塔无射线，L可以按照不小于杆塔接地装置最大几何等效半径选取。

30°夹角法——如果接地装置周围的土壤电阻率较均匀，可以采用电流极和电压极30°夹角法测试，此时d_GP=d_GC=2L。

【注意】

a）测量杆塔的接地阻抗前，应拆除被测杆塔所有接地引下线，把杆塔塔身与接地装置的电气连接全部断开。

b）应避免把测试用的电压极和电流极布置在接地装置的射线上面，且不宜在与接地装置的放射延长线平行或同方向上布线。

c）当发现接地阻抗的实测值与以往的测试结果相比有明显的增大或减小时，应改变电极的布置方向，或增大电极的长度，重新进行测试。

d）采用图8-3所示的三端子接地阻抗测试仪测试时，应尽量缩短接地极接线端子C₁P₁与接地装置之间的引线长度。
