NEWBEETLE（新甲壳虫）轿车1.8L发动机正时带拆卸与安装
1.正时带拆卸
1）拆卸发动机护罩。
2）从发动机底部拆下隔音板。
3）拆卸位于涡轮增压器与空气冷却器之间的空气管路，如图2-1所示。
4）标记传动带的传动方向。移动传动带张紧器释放传动带张力，如图2-2所示。
图2-1 拆卸空气管路

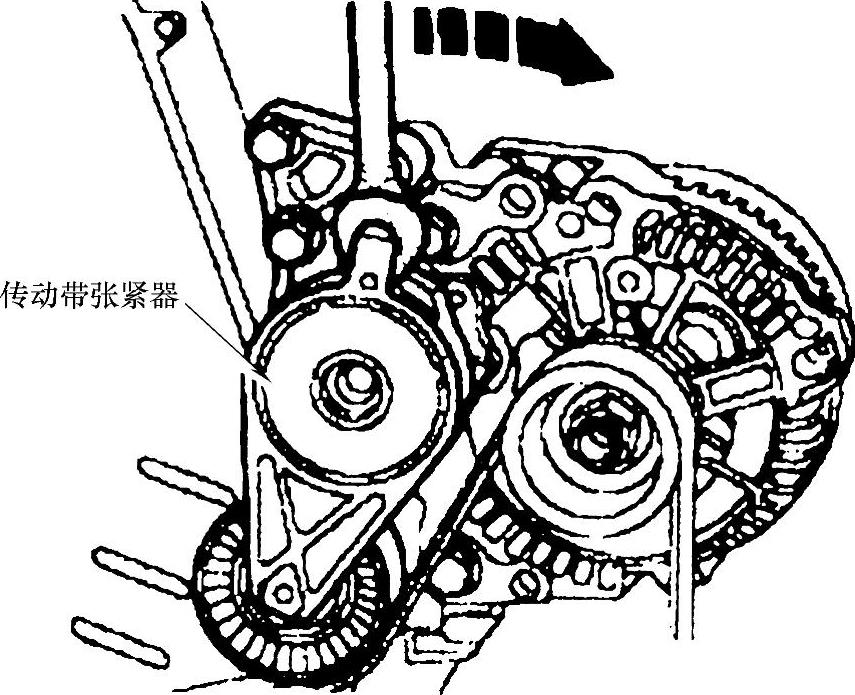

图2-2 移动传动带张紧器
5）使用冲头等类似工具固定住张紧器（图2-3），拆卸传动带，然后拆卸传动带张紧器。
6）旋转曲轴，使1缸处于压缩行程上止点位置。确保飞轮上的上止点标记对齐，如图2-4所示。
7）拆下发动机冷却液膨胀箱并放在一旁。标记好各个真空软管，以便在安装时参考。从燃油蒸发炭罐上断开真空软管。断开节气门体上的真空软管。
8）拆卸正时带上护罩。正时带部件如图2-5所示。
9）举升发动机，拆卸位于正时带底部的发动机固定螺钉，拆卸发动机支架。
10）拆卸曲轴带轮外侧螺栓。拆卸曲轴带轮。曲轴带轮中心螺栓不必拆卸。
11）拆卸正时带中间和下护罩。如图2-6所示，拆卸发动机支架至缸体的固定螺栓，从发动机缸体上拆卸发动机支架。

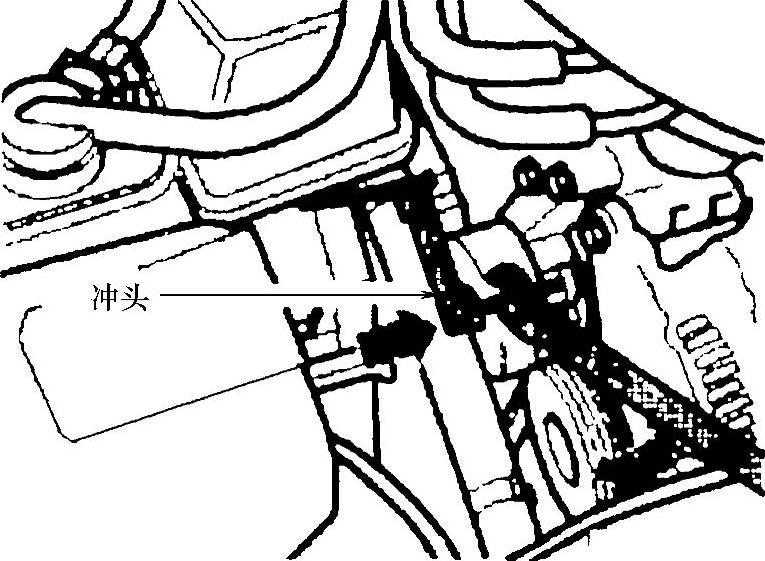

图2-3 用冲头固定张紧器

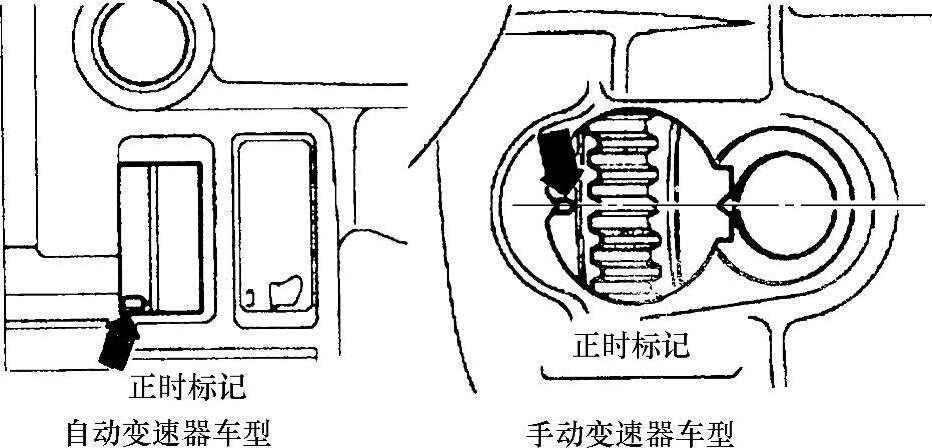

图2-4 对齐标记

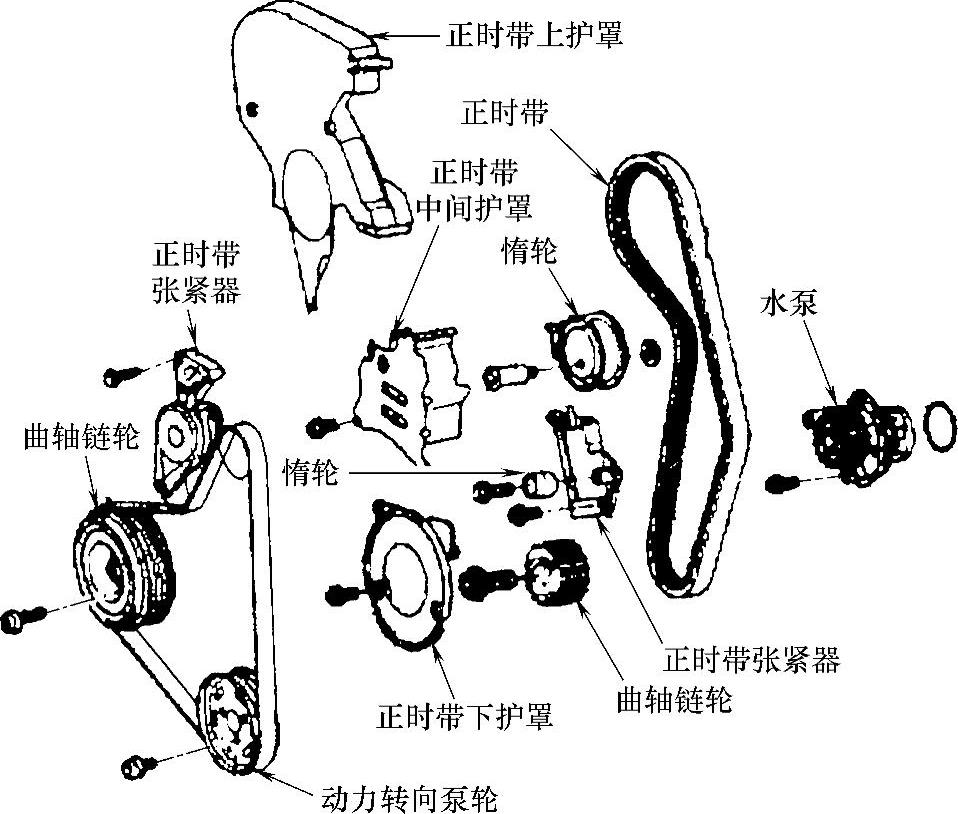

图2-5 正时带部件
图2-6 拆卸发动机支架至缸体的固定螺栓
12）在正时带张紧器支架内拧入张紧螺栓（T10092）。在张紧螺栓上安装六角螺母和垫圈。
13）慢慢转动六角螺母，压缩正时带张紧器，直至可将锁止销插入正时带张紧器壳体中将正时带张紧器固定为止，如图2-7所示。
14）拆卸正时带。
2.正时带安装
1）确认曲轴位于1缸压缩行程上止点位置，将凸轮轴链轮上的正时标记与气缸盖罩上的正时标记对齐，如图2-8所示。

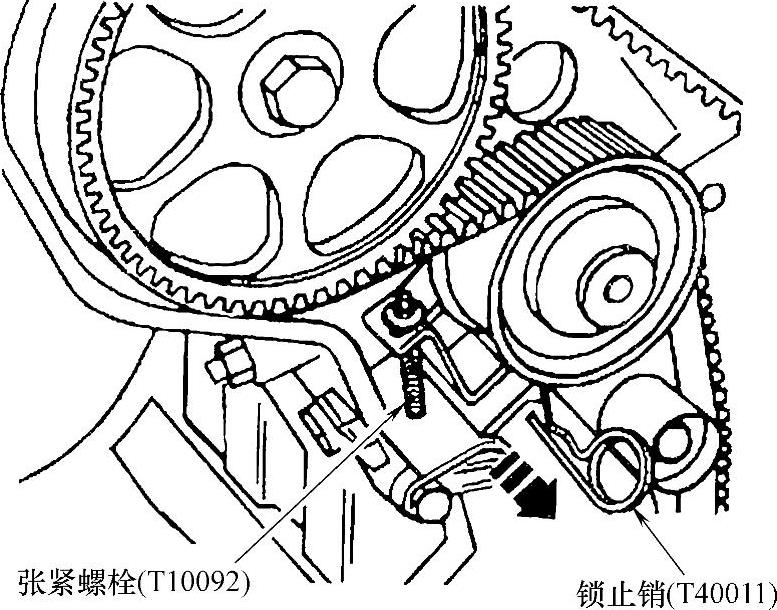

图2-7 安装正时带张紧器锁止销

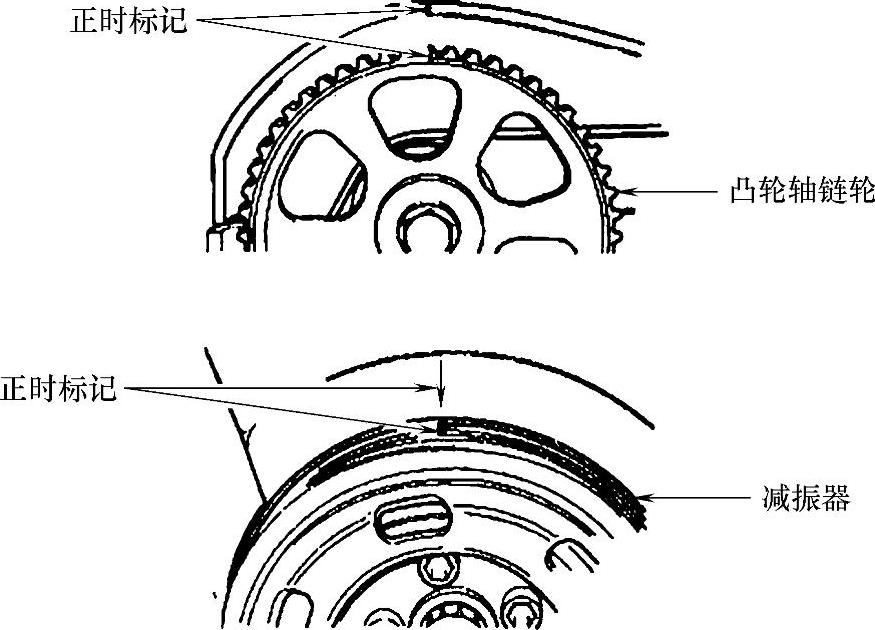

图2-8 对齐曲轴和凸轮轴正时标记
2）将正时带套在曲轴链轮上，将发动机固定支架安装到气缸体上。安装曲轴链轮，将曲轴链轮固定螺栓紧固至25N·m。
3）将曲轴旋转至1缸上止点，将正时带安装到水泵、张紧器轮和凸轮轴链轮上。
4）拆卸锁止销和张紧螺栓。
5）转动曲轴2周，检查凸轮轴和曲轴上的正时标记是否正确对齐。
6）安装正时带中间护罩和上护罩。将护罩的螺栓紧固至20N·m。
7）用新螺栓将发动机支座安装到发动机支架上，调节发动机支座间隙，如图2-9所示。

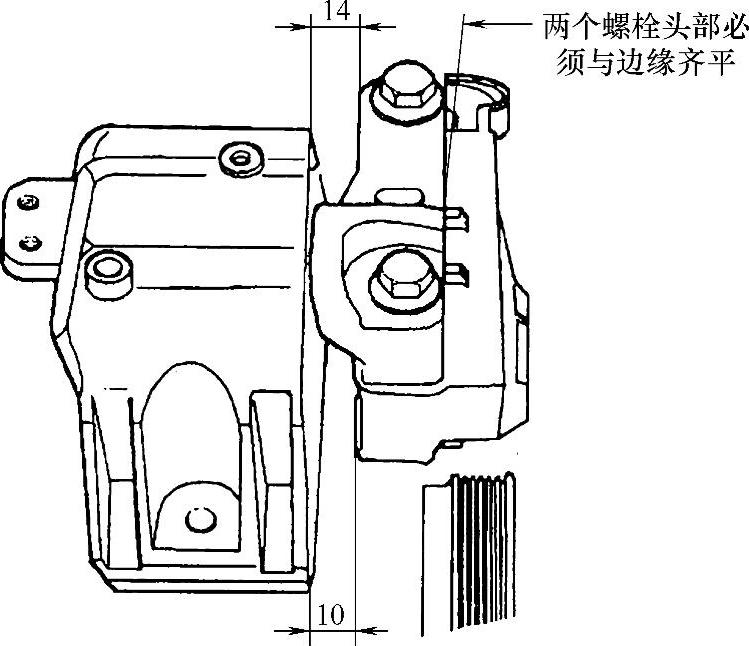

图2-9 调节发动机支座间隙
