NEWBEETLE（新甲壳虫）轿车2.0L发动机正时校准

三、NEW BEETLE（新甲壳虫） 轿车2.0L发动机正时校准

1.正时带拆卸

1）从发动机舱中拆卸右侧隔音板。拆卸发动机护罩。顺时针转动传动带张紧器，释放传动带张力，如图2-11所示。拆卸传动带。

2）拆卸传动带张紧器总成，正时带部件如图2-12所示。

3）将曲轴转到上止点位置，对齐凸轮轴和曲轴正时标记。

4）对齐上止点标记（变速驱动桥上的上止点标记见图2-14）。

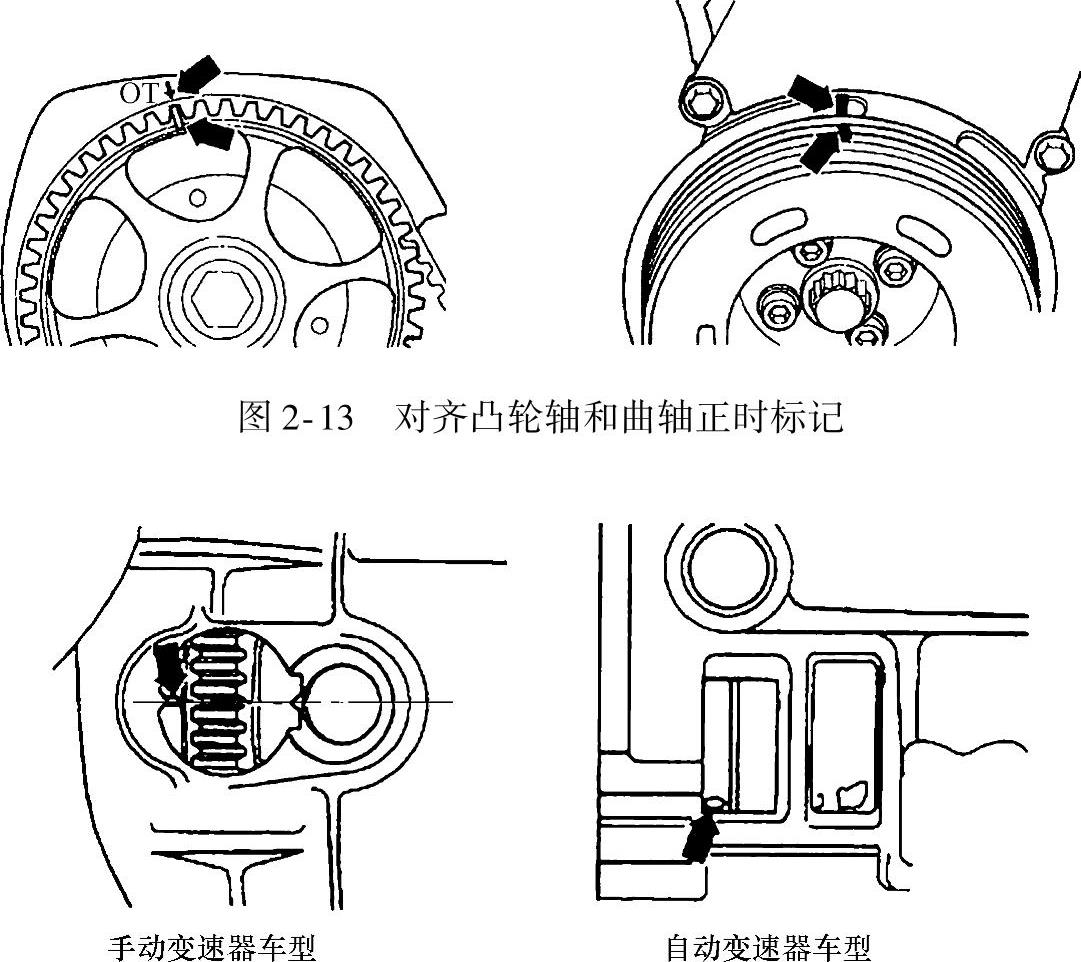

5）拆卸正时带上护罩。确认凸轮轴链轮正时标记对后罩上的标记对齐（图2-13）。

6）举升发动机。拆卸发动机冷却液储液罐并放在一旁。断开燃油蒸发排放炭罐和节气门体上的真空管。

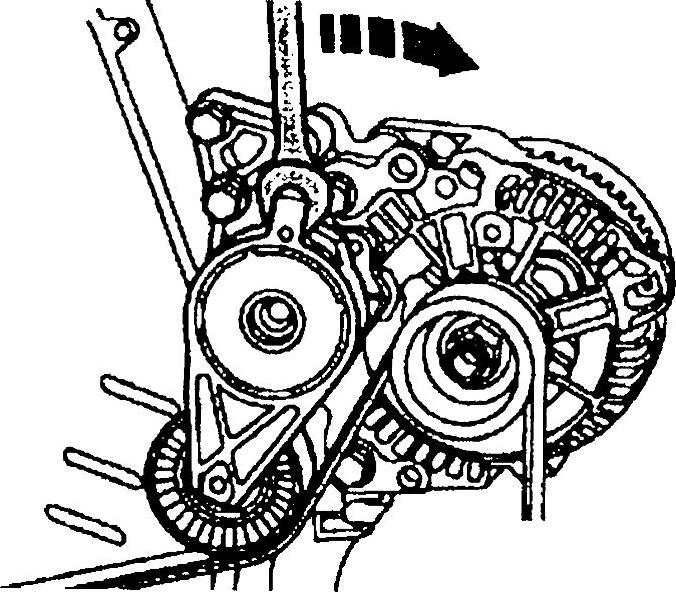

图2-11 松开传动带张紧器

图2-12 正时带部件

图2-14 变速驱动桥上的上止点标记

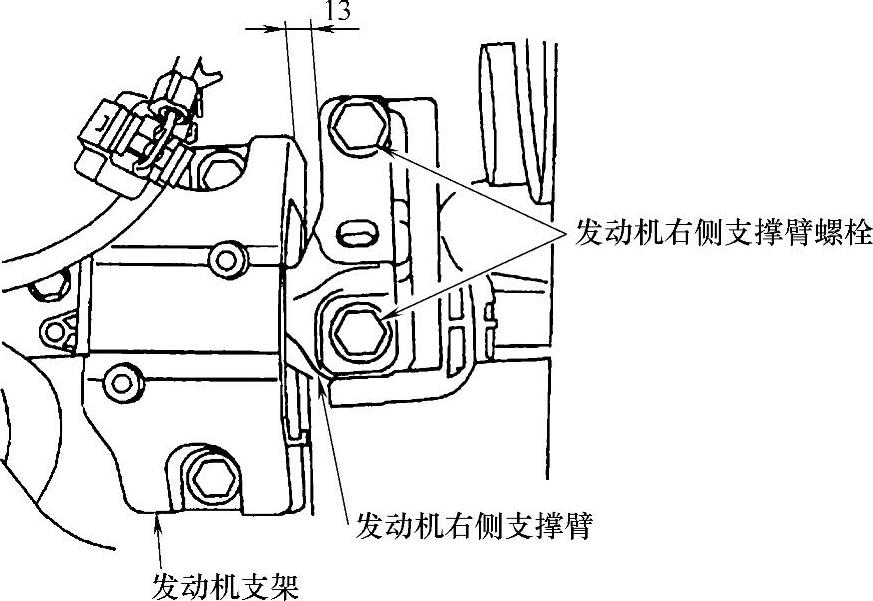

7）从正时带底部拆卸发动机支座（图2-15）。

8）拆卸正时带各个护罩。从发动机前部拆卸发动机支架。

9）松开正时带张紧器螺母，将张紧器从正时带上旋下，释放/调节正时带张紧力以拆卸正时带，如图2-16所示。

2.正时带安装

1）确保正时标记均对齐，参见图2-13和图2-14。

2）将正时带套在曲轴链轮和水泵带轮上。在发动机缸体前部安装发动机支架，将固定螺栓紧固至45N·m。

3）安装正时带下护罩和中间护罩。安装曲轴带轮，并紧固曲轴带轮固定螺栓。安装发动机支座。

4）将正时带安装到凸轮轴链轮和正时带张紧器上。

图2-15 发动机支座

5）逆时针转动张紧器轮，使张紧器箭头对齐气缸盖缺口，见图2-16。

6）紧固张紧器轮中心螺栓至20N·m。转动曲轴2周，检查正时带张紧度。重新检查所有正时标记是否全部对齐。

7）安装正时带上护罩。将护罩螺栓拧紧至10N·m。安装传动带张紧器和传动带。

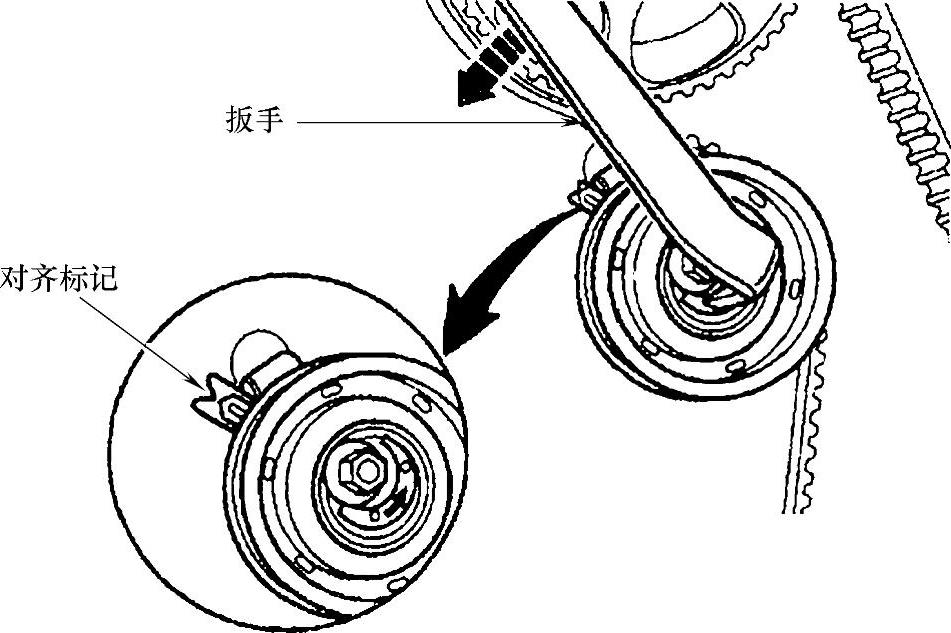

图2-16 释放/调节正时带张紧力
