NEWBEETLE（新甲壳虫）轿车1.6LBFS发动机正时校准

二、NEW BEETLE（新甲壳虫） 轿车1.6L BFS发动机正时校准

1.NEWBEETLE（新甲壳虫）轿车1.6LBFS发动机正时带部件识别

NEW BEETLE（新甲壳虫）轿车1.6L BFS发动机正时带部件识别见图2-10。

2.NEWBEETLE（新甲壳虫）轿车1.6LBFS发动机正时带拆卸步骤

NEW BEETLE（新甲壳虫）轿车1.6L BFS发动机正时带拆卸步骤见表2-1。

(https://www.daowen.com)

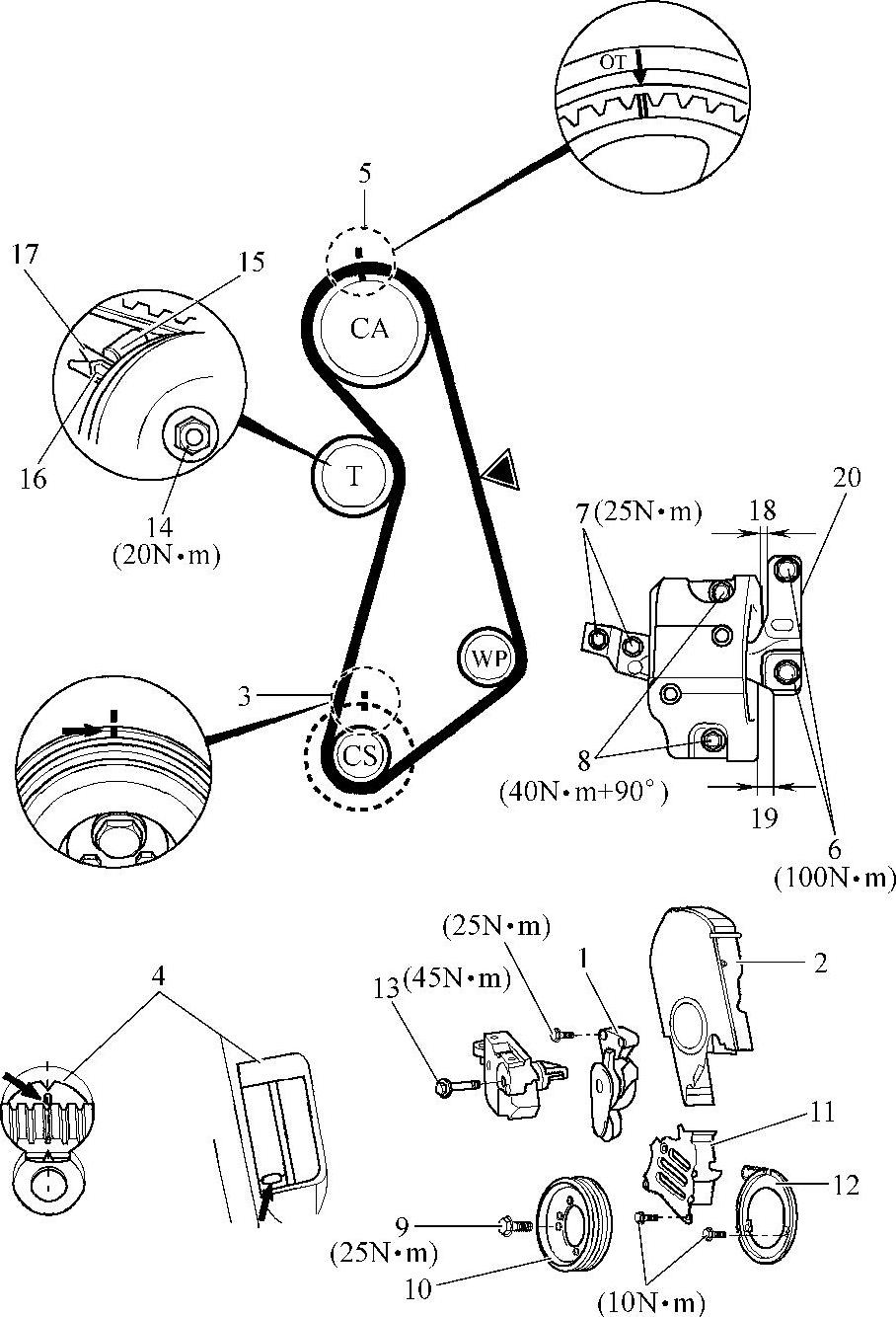

图2-10 NEW BEETLE（新甲壳虫）轿车1.6L BFS发动机正时带部件识别

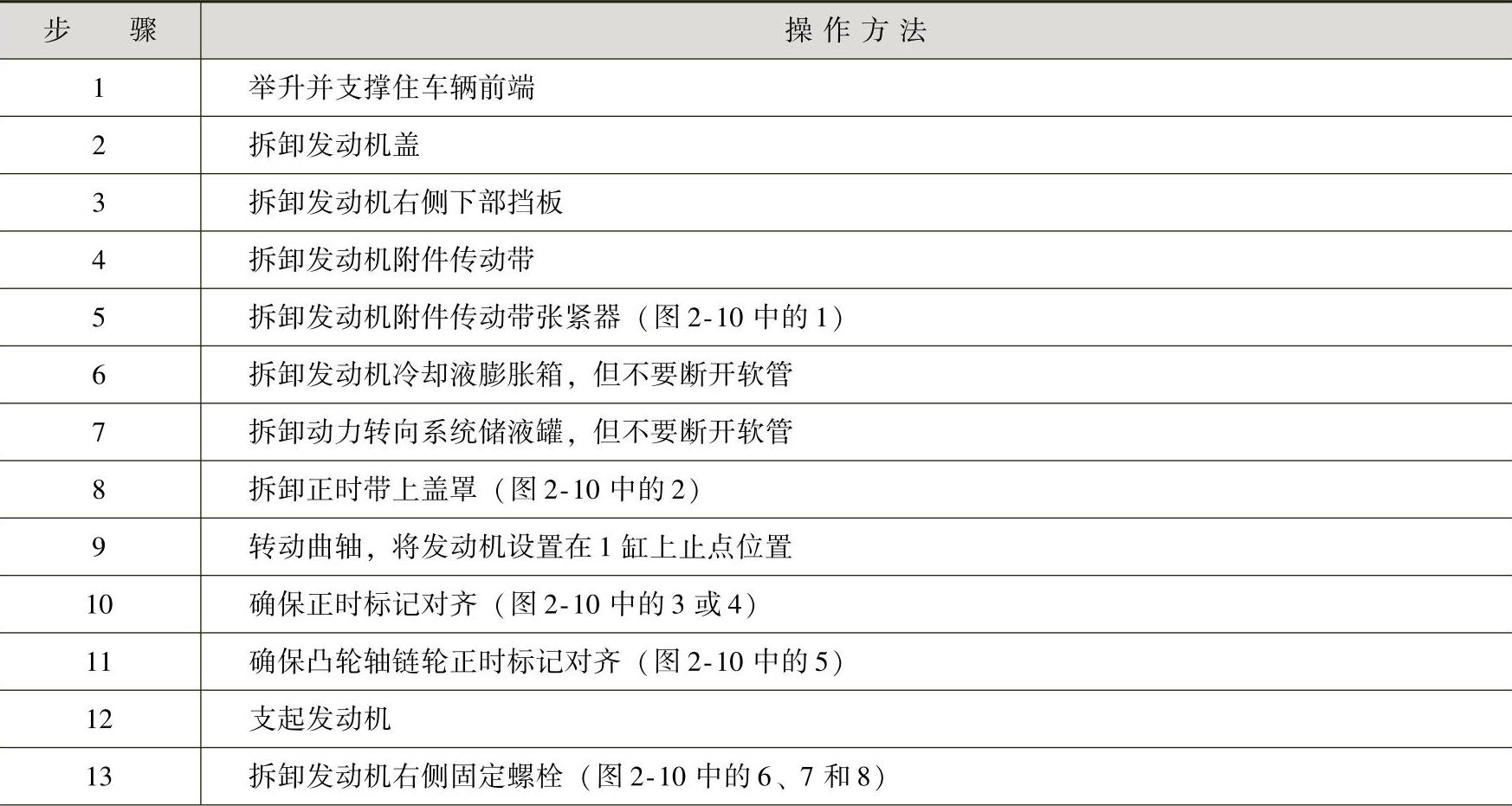

表2-1 NEWBEETLE（新甲壳虫）轿车1.6LBFS发动机正时带拆卸步骤

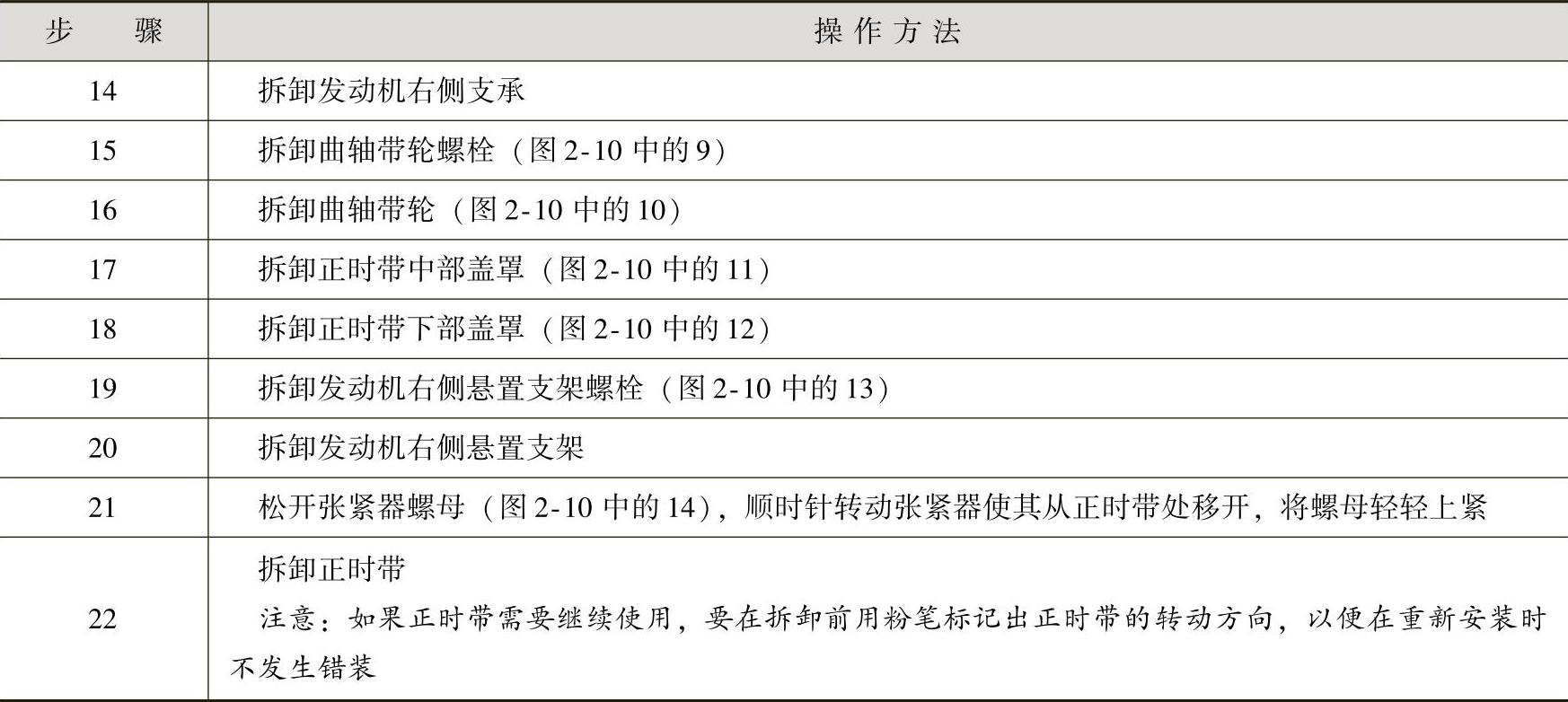

（续）

3.NEWBEETLE（新甲壳虫）轿车1.6LBFS发动机正时带安装步骤

NEW BEETLE（新甲壳虫）轿车1.6L BFS发动机正时带安装步骤见表2-2。

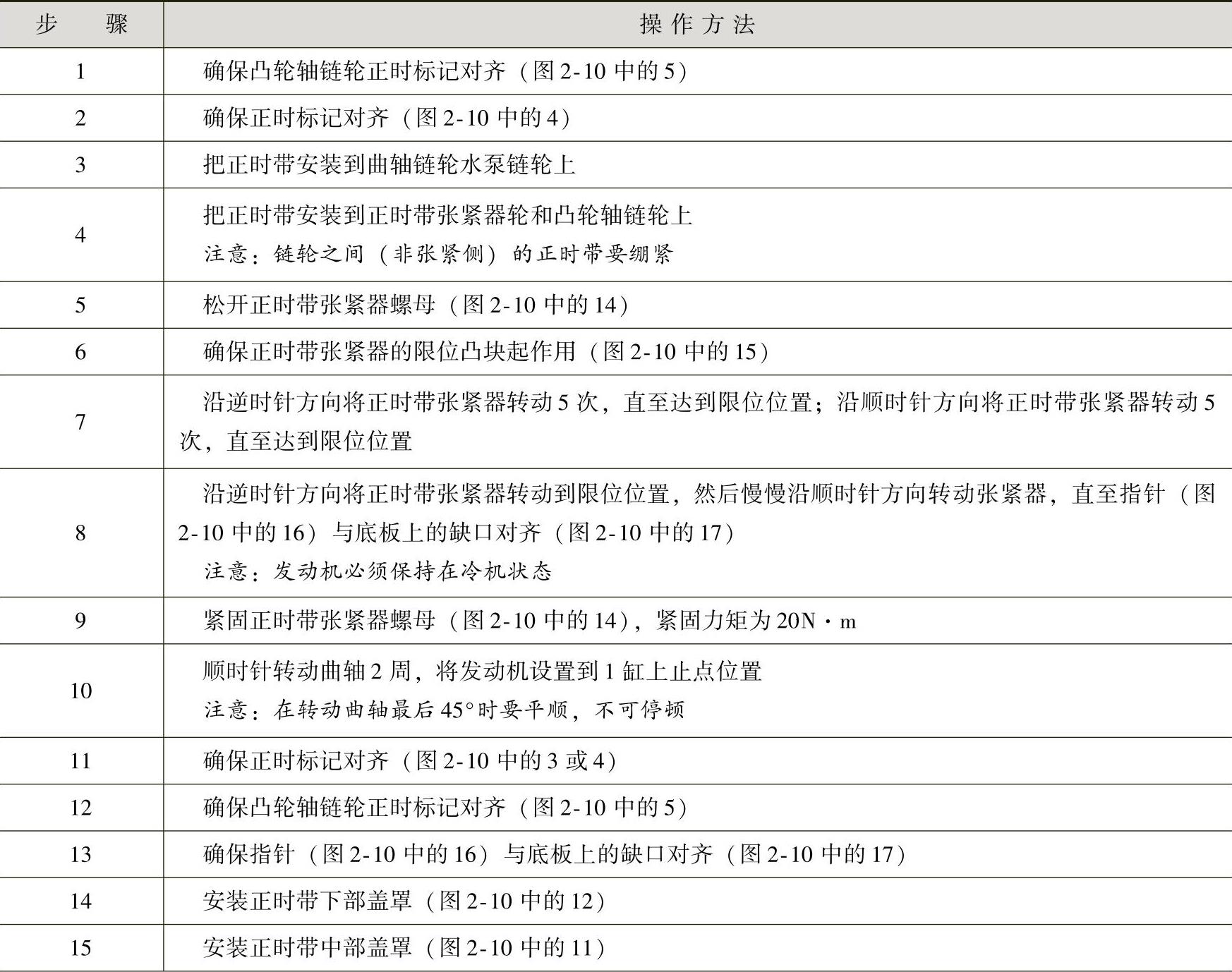

表2-2 NEWBEETLE（新甲壳虫）轿车1.6LBFS发动机正时带安装步骤

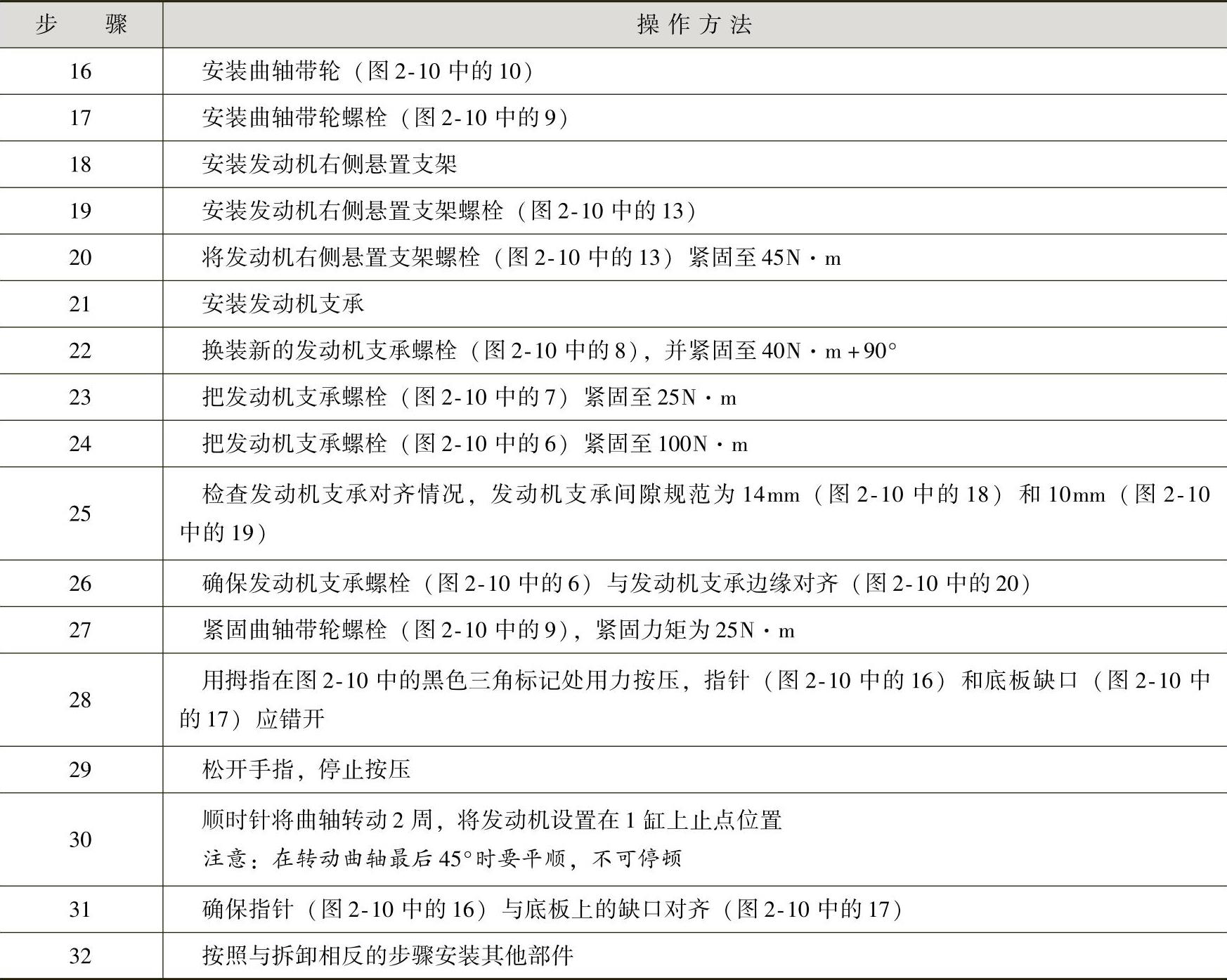

（续）
