X-TYPE轿车2.5L发动机正时链条拆卸
1）拆卸发动机前盖。
2）拆卸火花塞。
3）拆卸曲轴位置传感器脉冲轮（图11-1）。
4）安装曲轴带轮固定螺栓和垫圈，如图11-2所示。

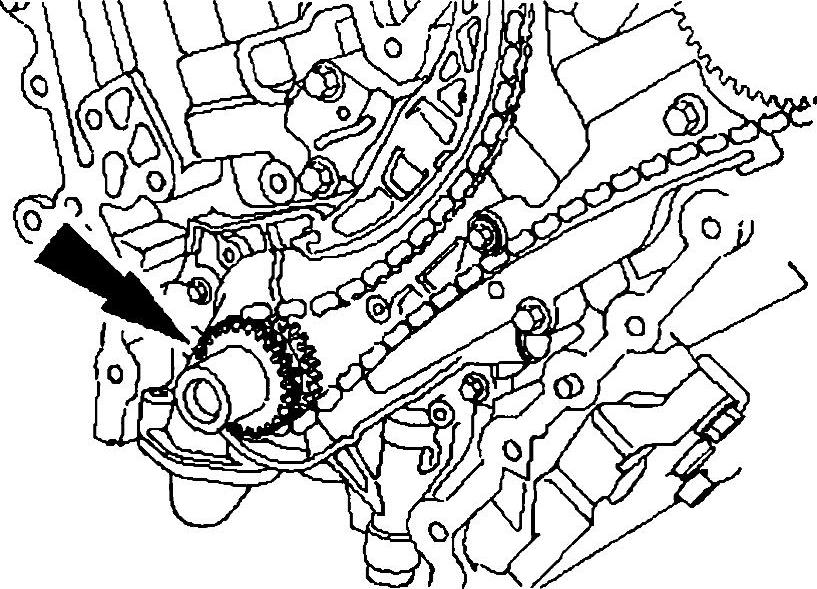

图11-1 曲轴位置传感器脉冲轮识别
图11-2 安装曲轴带轮固定螺栓和垫圈

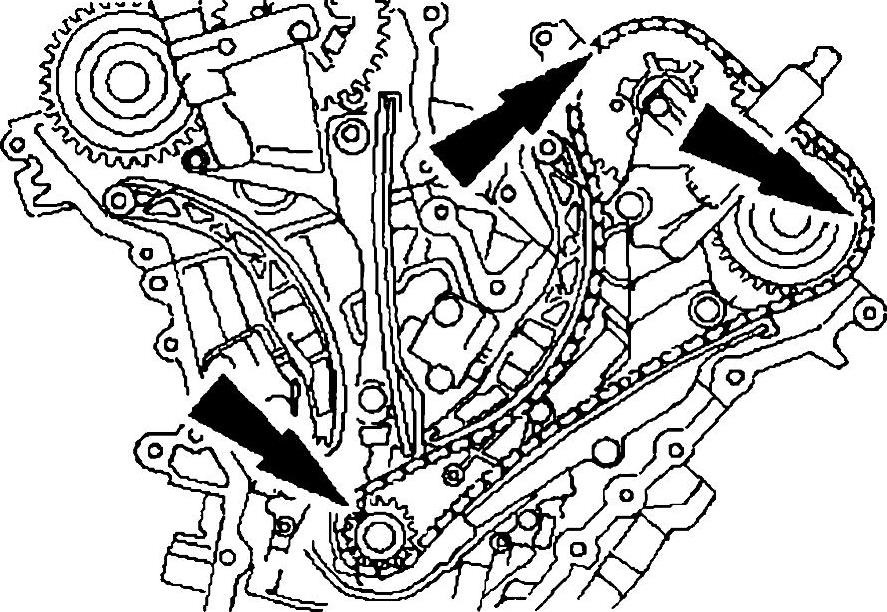

5）顺时针转动曲轴，直至曲轴键槽位于7点钟位置，右侧进气凸轮轴链轮上的正时标记位于1点钟位置，右侧排气凸轮轴上的正时标记位于8点钟位置如图11-3所示。
6）拆下曲轴带轮固定螺栓和垫圈，如图11-4所示。

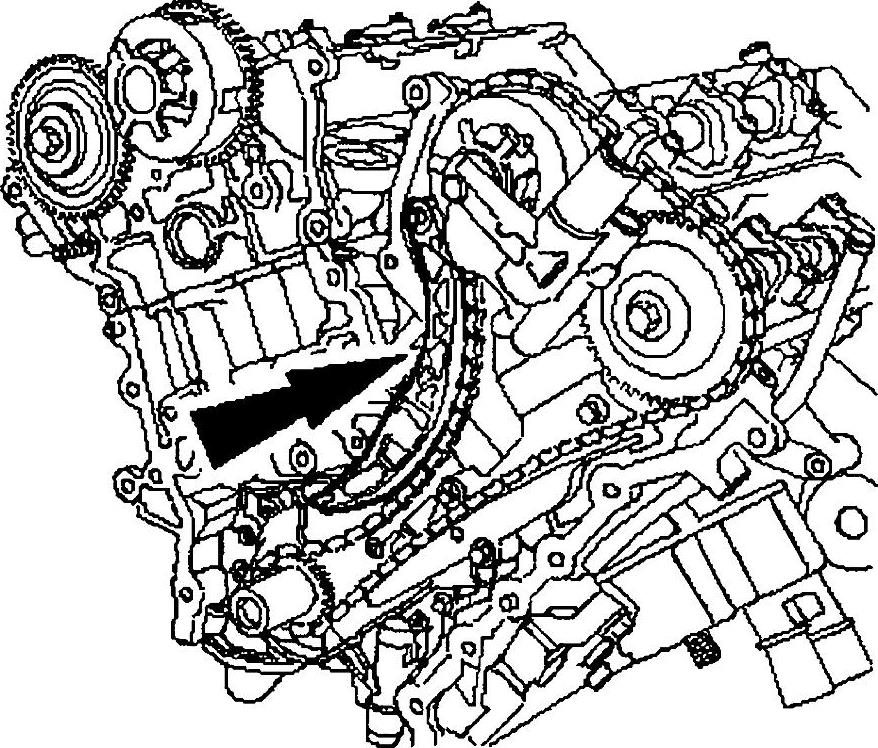

7）拆下右侧正时链条张紧器，如图11-5所示。

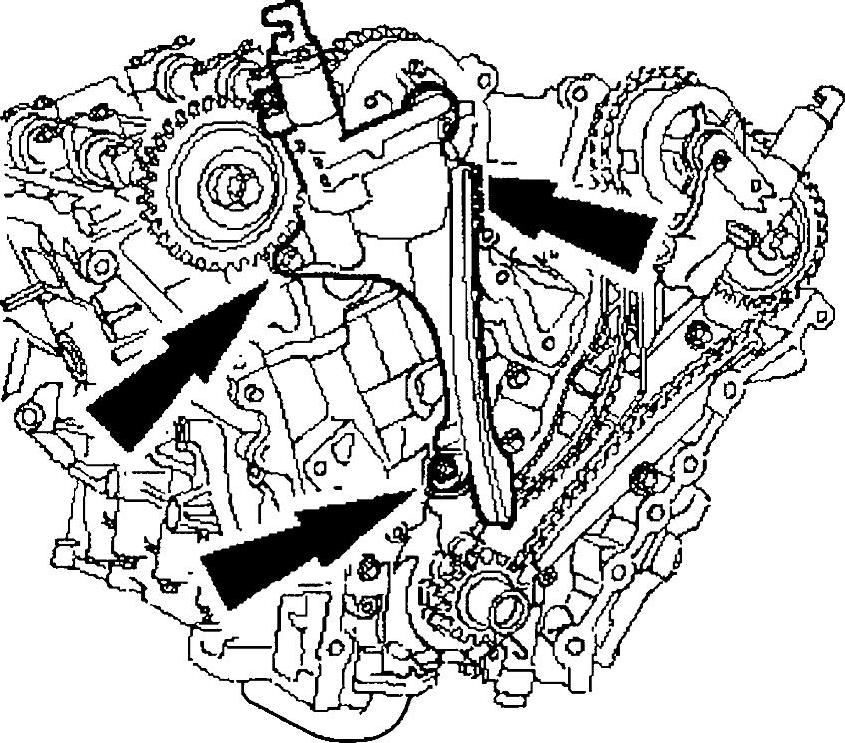

8）拆卸右侧正时链条张紧器外侧导轨（图11-6）。

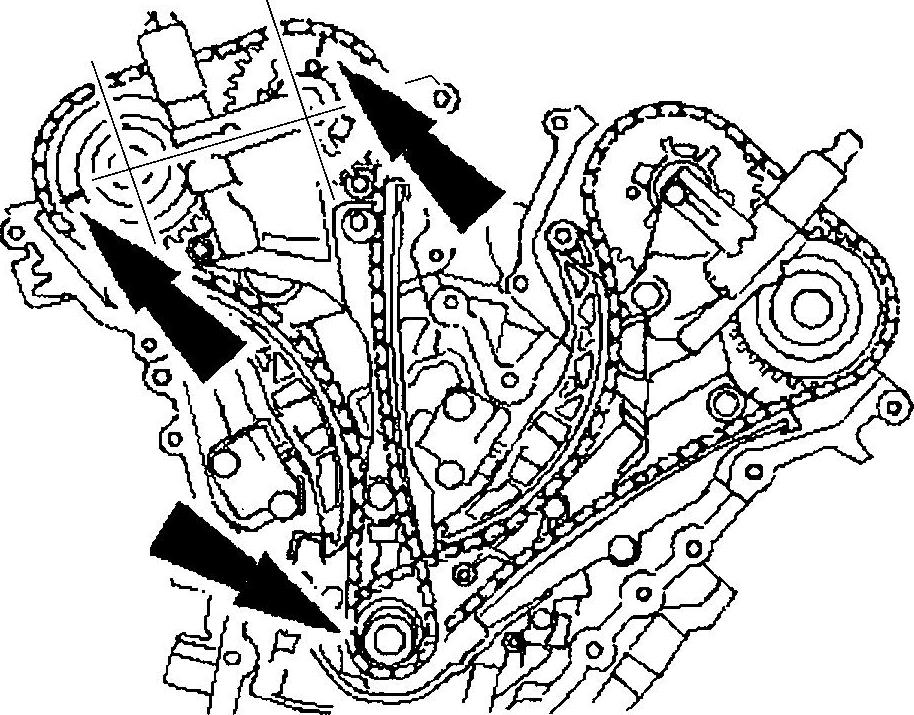

图11-3 对齐曲轴和右侧凸轮轴链轮上的标记

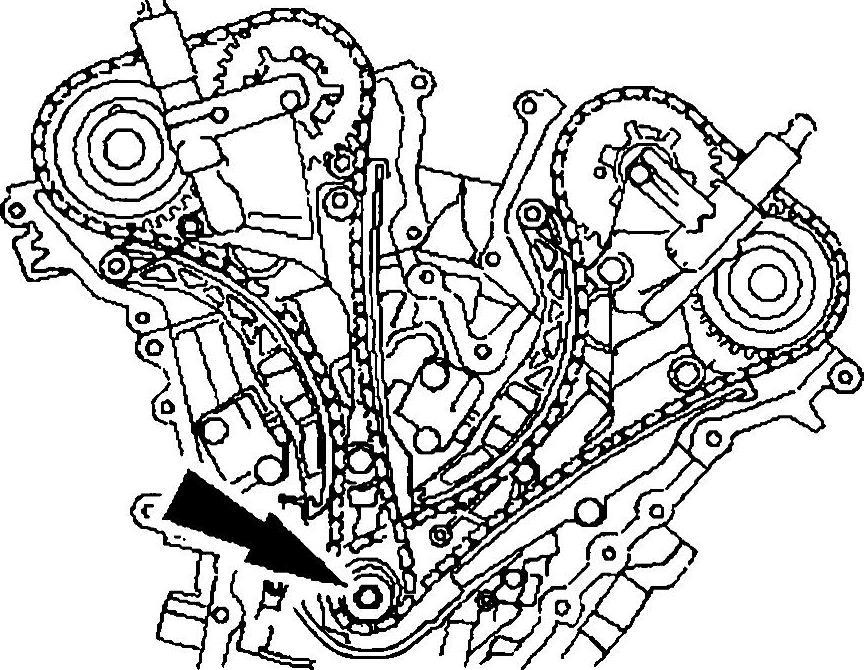

图11-4 拆卸曲轴带轮固定螺栓和垫圈

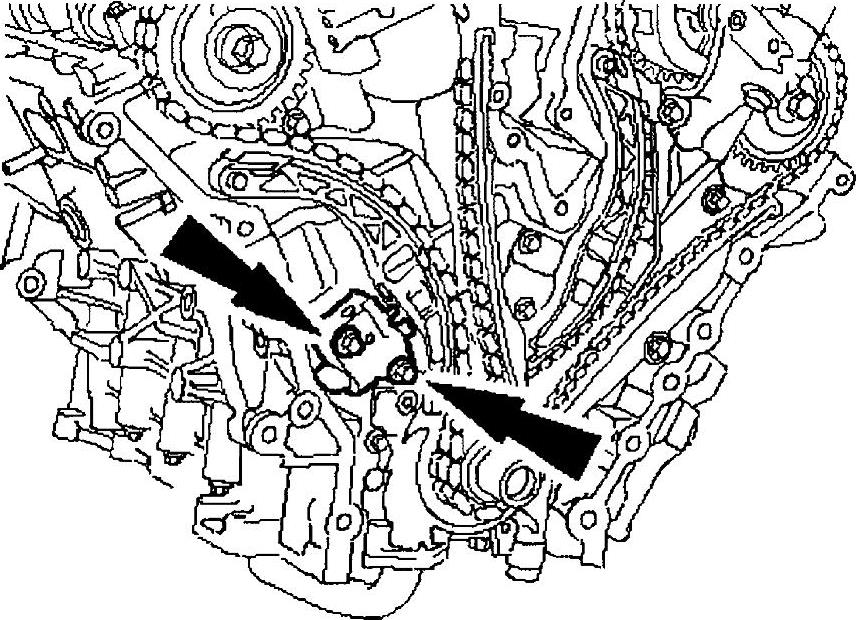

图11-5 拆卸右侧正时链条张紧器

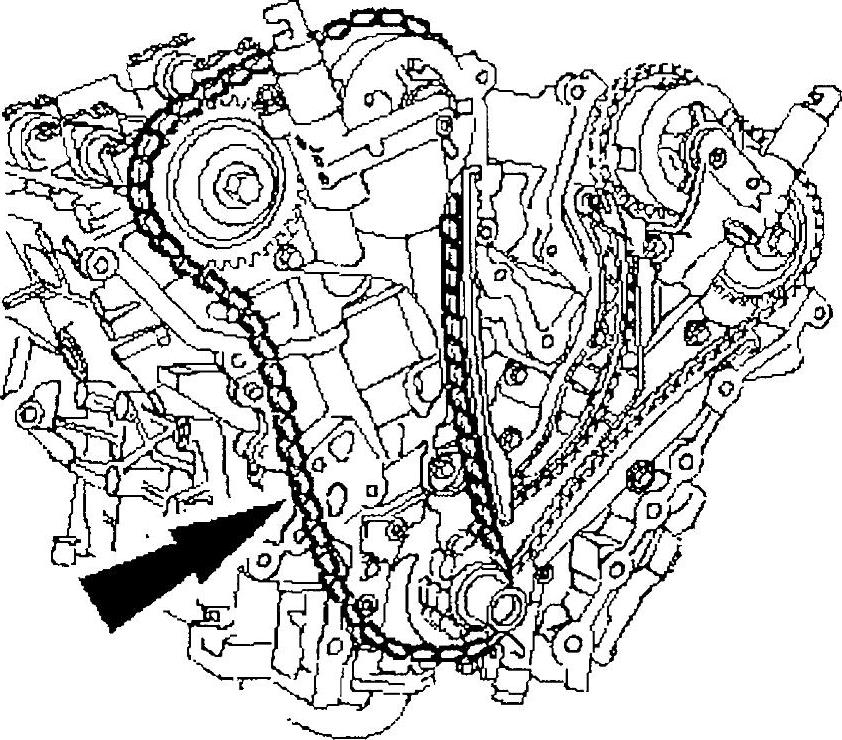

9）拆卸右侧正时链条，如图11-7所示。

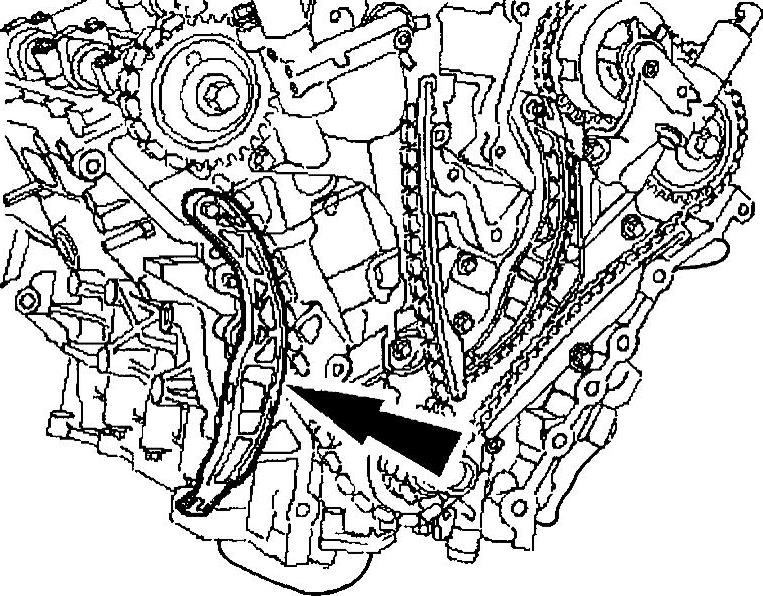

图11-6 右侧正时链条张紧器外侧导轨
图11-7 拆卸右侧正时链条

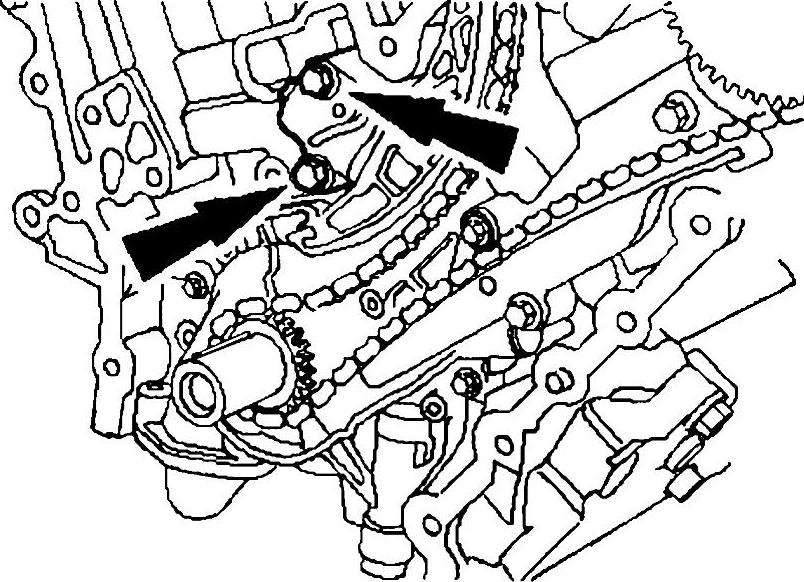

10）拆卸右侧正时链条张紧器内侧导轨（图11-8）。(https://www.daowen.com)

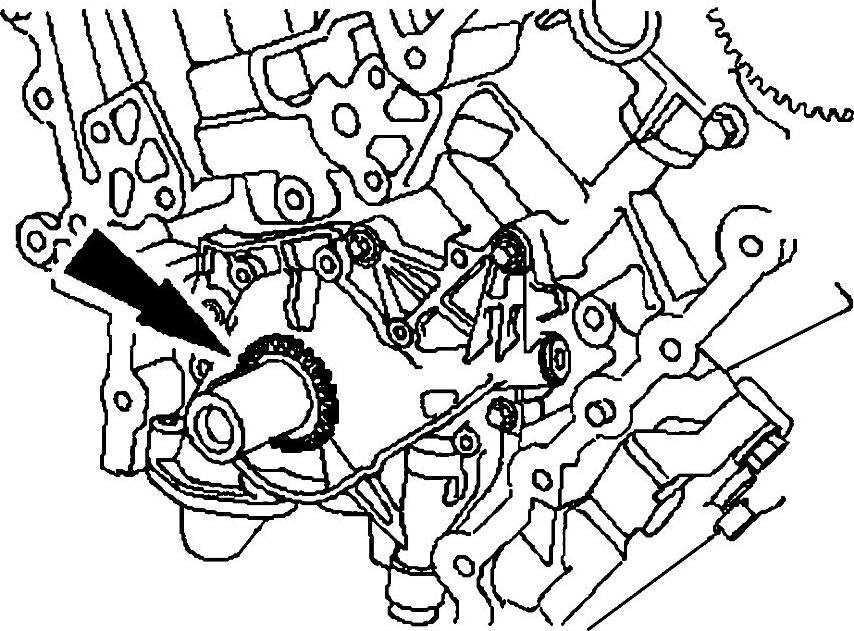

11）拆卸曲轴外侧链轮，如图11-9所示。
图11-8 右侧正时链条张紧器内侧导轨

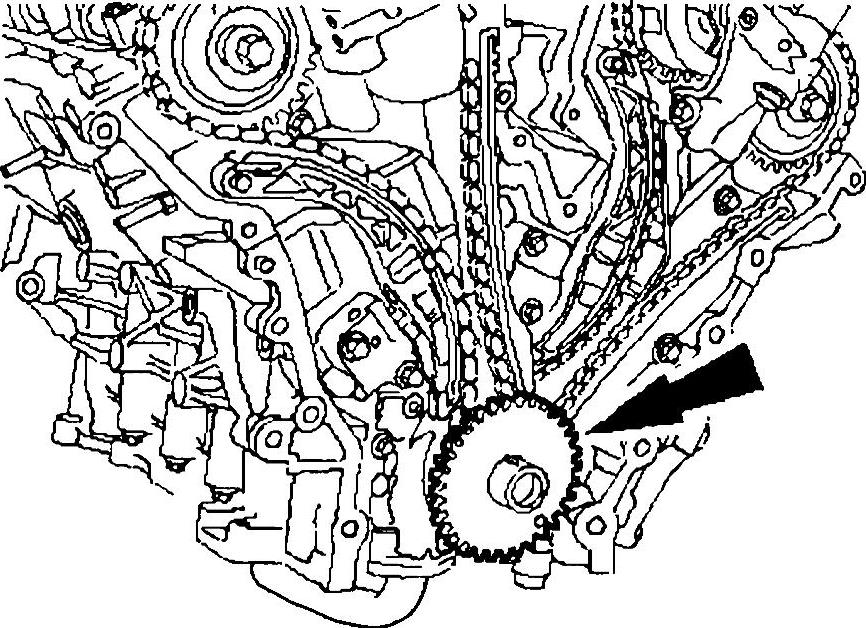

图11-9 拆卸曲轴外侧链轮
12）安装曲轴带轮固定螺栓和垫圈。
13）顺时针转动曲轴，直至曲轴键槽位于11点钟位置，左侧进气凸轮轴链轮上的正时标记位于9点钟位置，左侧排气凸轮轴上的正时标记位于2点钟位置，如图11-10所示。
14）拆卸曲轴带轮固定螺栓和垫圈。

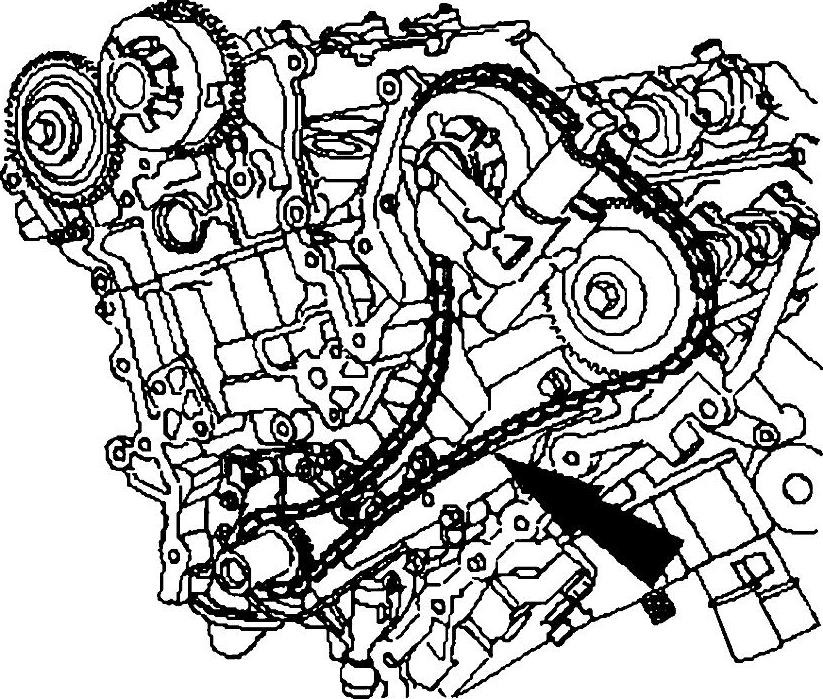

15）拆卸左侧正时链条张紧器，如图11-11所示。
图11-10 对齐曲轴和左侧凸轮轴链轮上的标记
图11-11 拆卸左侧正时链条张紧器

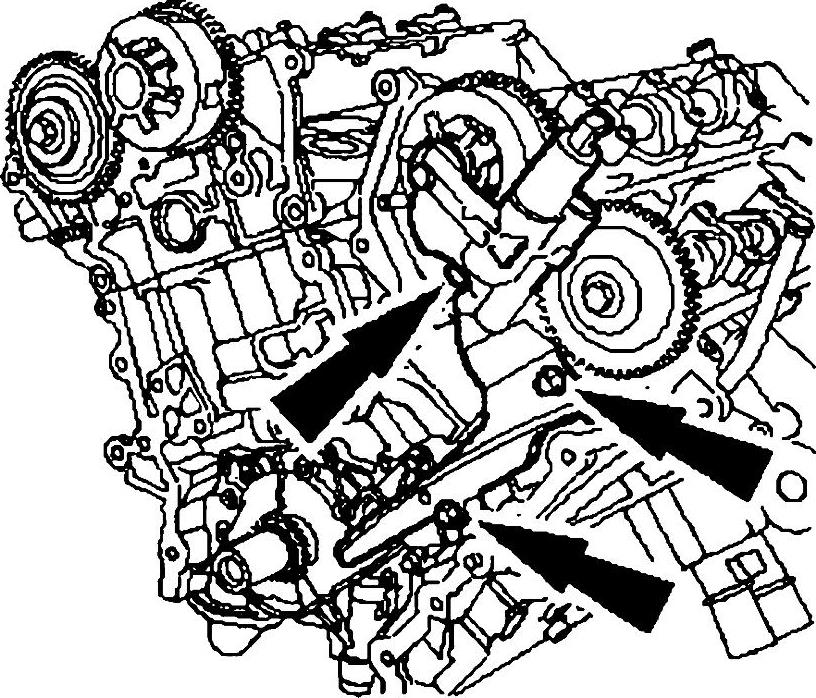

16）拆卸左侧正时链条张紧器内侧导轨，如图11-12所示。
17）拆卸左侧正时链条，如图11-13所示。
18）拆卸左侧正时链条张紧器外侧导轨，如图11-14所示。
图11-12 拆卸左侧正时链条张紧器内侧导轨
图11-13 拆卸左侧正时链条
19）拆卸曲轴内侧链轮，如图11-15所示。
图11-14 拆卸左侧正时链条张紧器外侧导轨
图11-15 拆卸曲轴内侧链轮
