300C轿车2.7L发动机正时链条安装步骤
1）检查凸轮轴齿轮、张紧器和惰轮是否磨损或损坏。如有磨损或损坏应予以更换。
2）如图16-6所示，将曲轴正时标记对齐。
3）将左侧凸轮轴齿轮安装正时链条上，安装时，要确保左侧凸轮轴齿轮上的正时标记对准正时链条两个染色链节的中间，如图16-7所示。

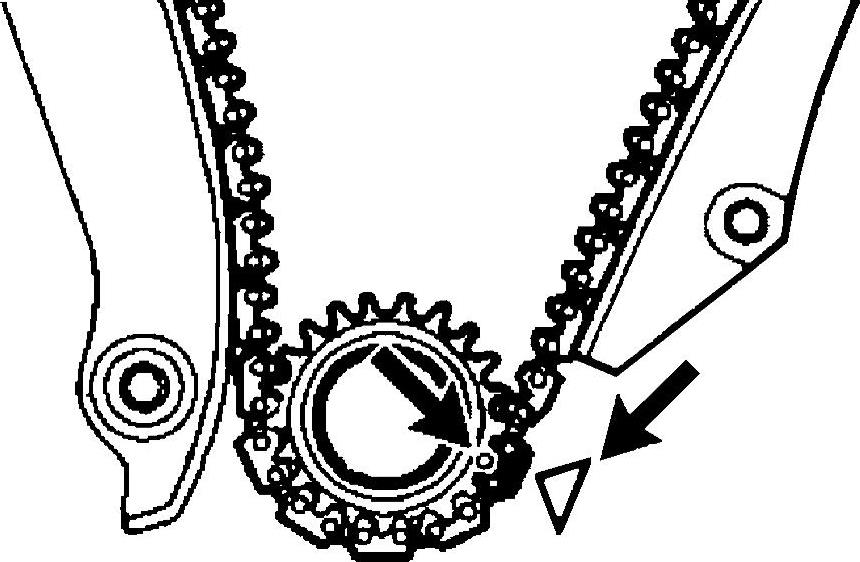

图16-6 对齐曲轴正时标记

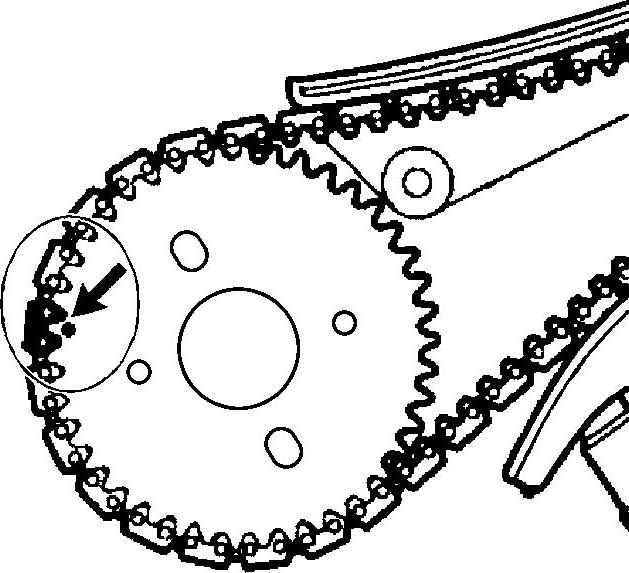

图16-7 对准左侧凸轮轴齿轮正时标记
4）把凸轮轴齿轮安装到凸轮轴轴套上。
5）将右侧凸轮轴齿轮安装正时链条上，安装时，要确保右侧凸轮轴齿轮上的正时标记对准正时链条两个染色链节的中间，如图16-8所示。
6）把正时链条安装到冷却液泵齿轮上。
7）如图16-9所示，安装底部的正时链条导向装置，将固定螺栓紧固至28N·m。

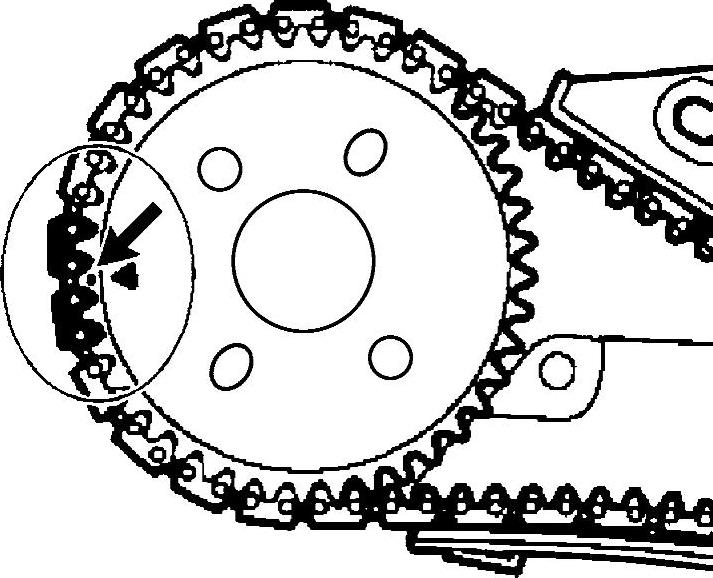

图16-8 对准右侧凸轮轴齿轮正时标记

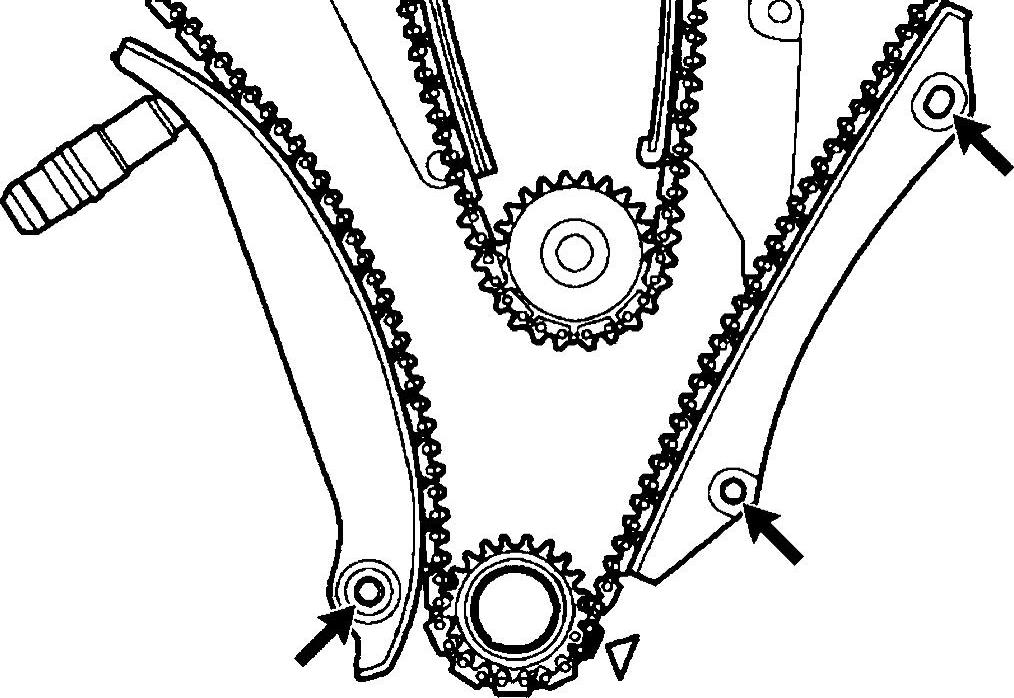

图16-9 安装底部的正时链条导向装置
8）如图16-10所示，用专用工具8186清除正时链条张紧器中的机油。
9）如图16-11所示，用专用工具8186压缩正时链条张紧器并检查O形密封圈和卡环是否完好，如发现损坏，应予以更换。
10）如图16-12所示，安装正时链条张紧器，将张紧器的固定螺栓紧固至12N·m。
11）转动凸轮轴，使凸轮轴轴套上的螺栓孔与凸轮轴齿轮上的孔对齐。
12）安装凸轮轴齿轮固定螺栓并紧固至28N·m。注意：要先安装右侧凸轮轴齿轮的固定螺栓。
13）安装检修塞并将其紧固至20N·m。
14）预紧正时链条。
15）如图16-13所示，用一字螺钉旋具解除正时链条张紧器的压缩状态。

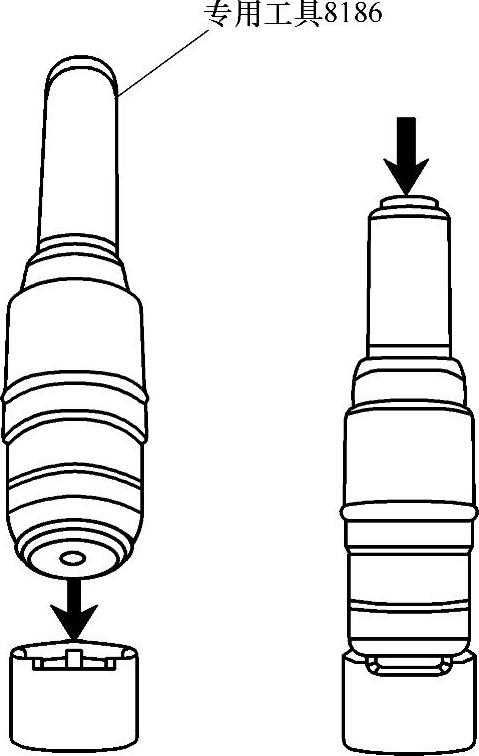

图16-10 清除正时链条张紧器内的机油

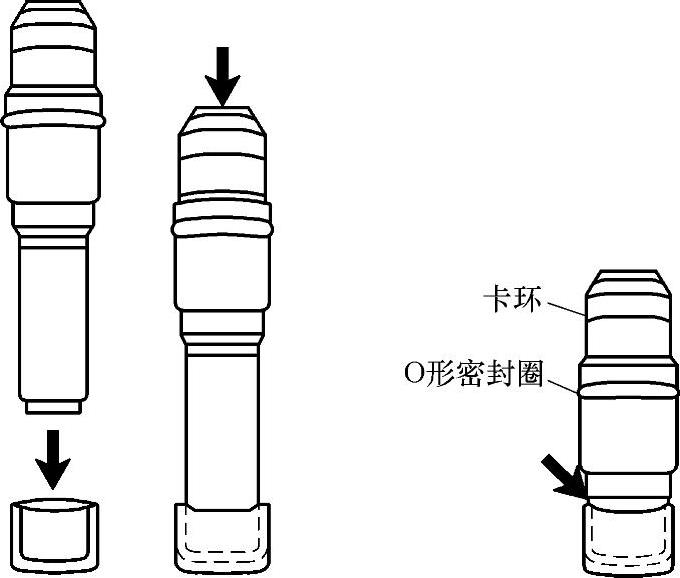

图16-11 检查O形密封圈和卡环

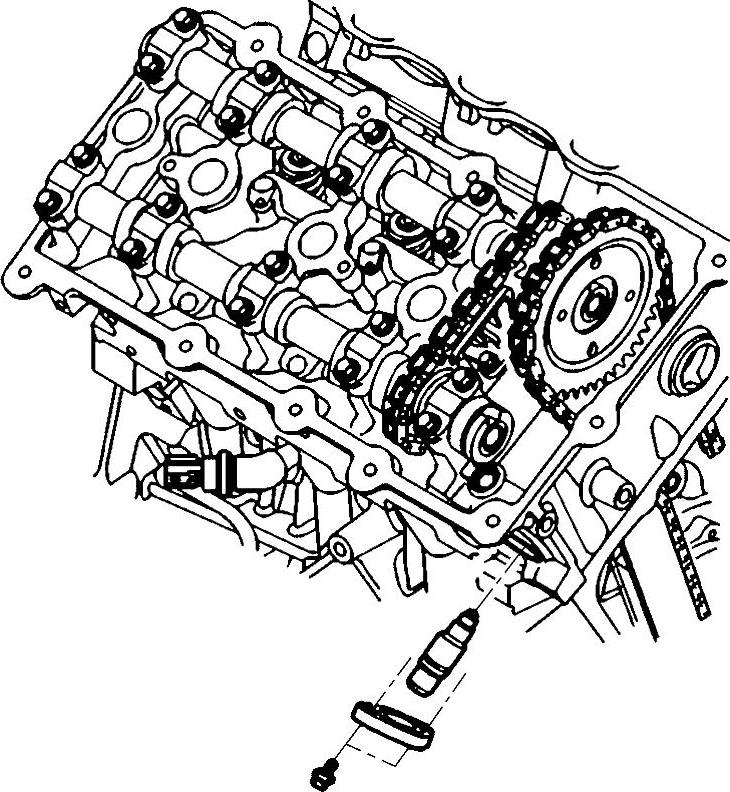

图16-12 安装正时链条张紧器

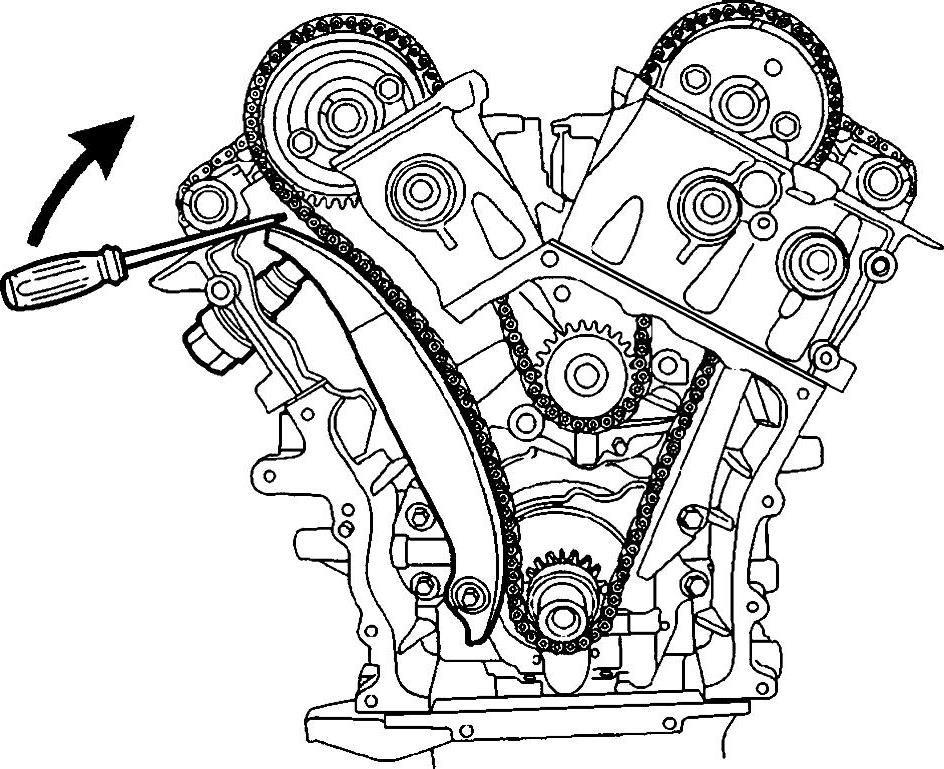

图16-13 使正时链条张紧器恢复工作状态
16）清除正时链条盖上的旧密封剂，在图16-14箭头所示部位施加新密封剂。
17）安装正时链条盖。
18）换装新的密封衬垫并将固定衬垫的M6和M10螺栓分别紧固至12N·m和54N·m。
19）如图16-15所示，换装新的机油油封。
