300C轿车3.5L发动机正时带拆卸步骤

三、300C轿车3.5L发动机正时带拆卸步骤

1）拔下燃油泵继电器。

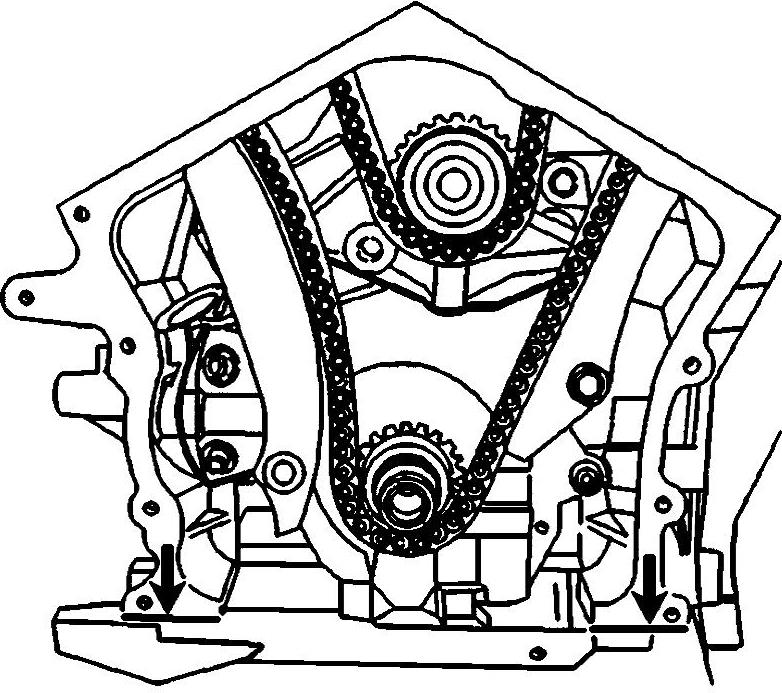

图16-14 密封剂涂抹位置识别

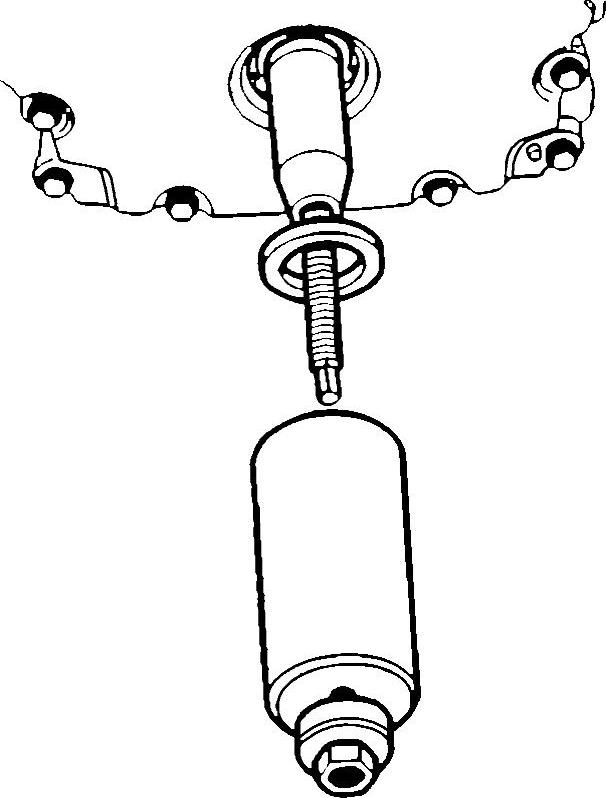

图16-15 换装新的机油油封

2）起动发动机直至发动机停止运行。

3）关闭点火开关。

4）重新安装燃油泵继电器。

5）断开蓄电池负极电缆。

6）如图16-16所示，断开进气温度传感器插接器和进气软管。

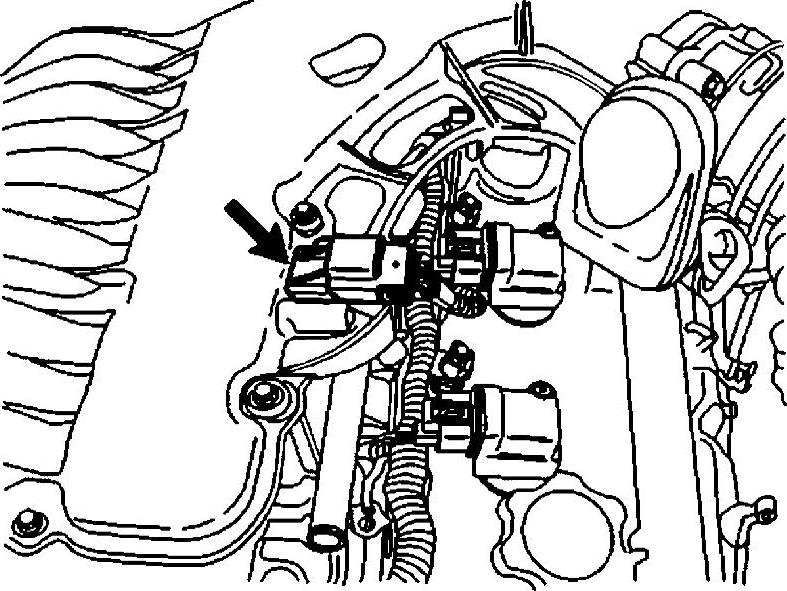

7）如图16-17所示，断开进气歧管绝对压力传感器插接器。

图16-16 断开进气温度传感器插接器和进气软管

图16-17 断开进气歧管绝对压力传感器插接器

8）从进气歧管上断开所有的电路连接。

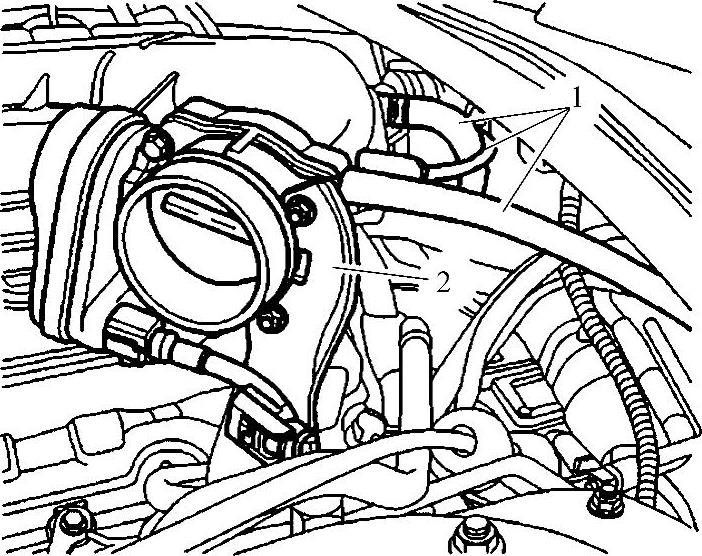

9）断开软管（图16-18中的1）。

10）断开节气门体电路插接器（图16-18中的2）

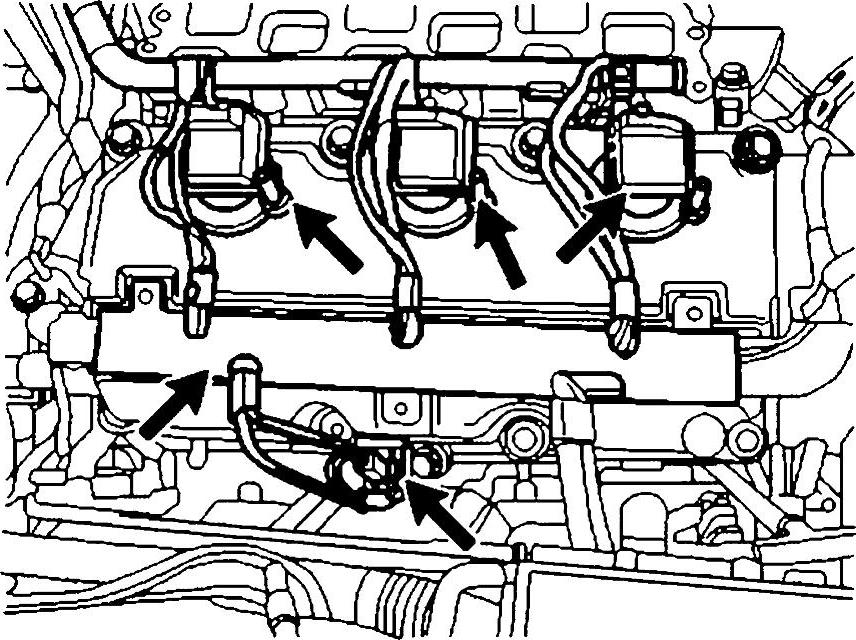

11）如图16-19所示，断开电气线束。

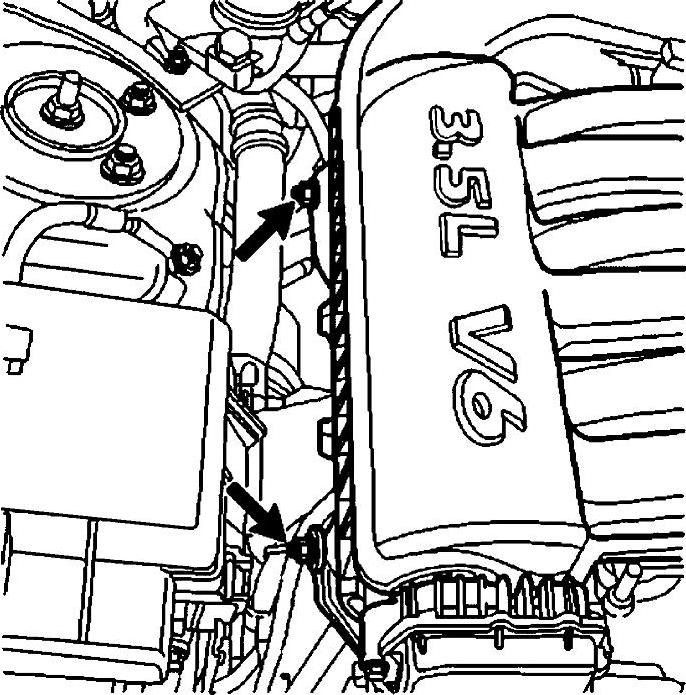

12）如图16-20所示，拆下支架。

13）拆卸上进气歧管。

14）拆卸点火线圈。

图16-18 断开软管和电路插接器

图16-19 断开电气线束

15）断开蓄电池负极电缆。

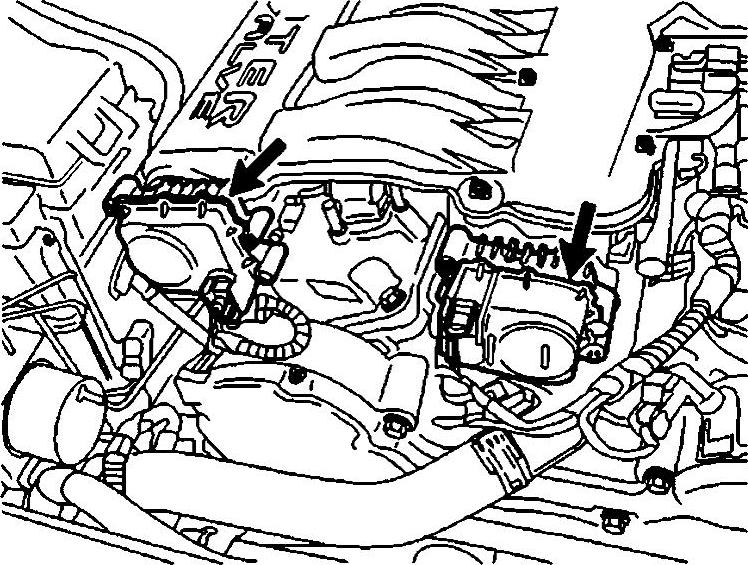

16）如图16-21所示，松开线束绝缘套。

图16-20 拆卸支架

图16-21 松开线束绝缘套

17）拆卸气门摇臂罩。

18）拆卸发动机附件传动带。

19）拆卸发动机附件传动带张紧器。

20）拆卸动力转向泵，但不要断开动力转向泵上的软管。

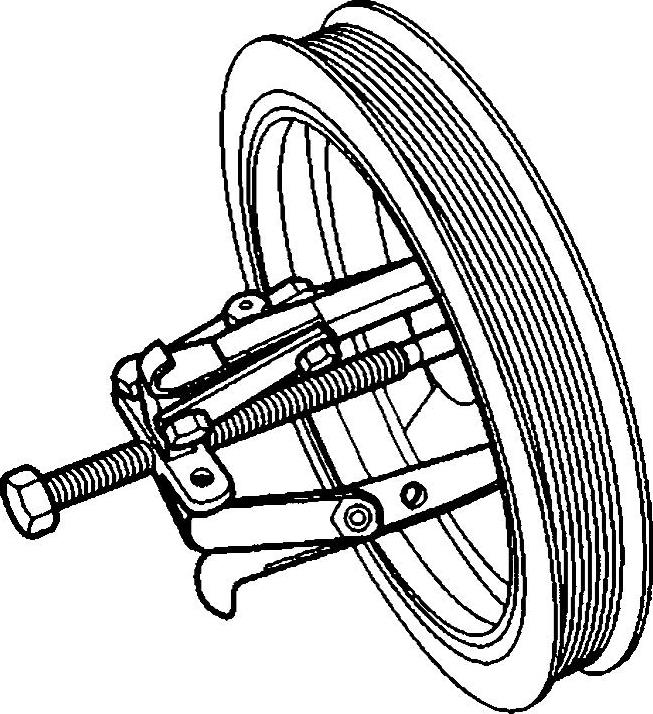

21）如图16-22所示，用专用工具拆卸曲轴带轮中央螺栓。

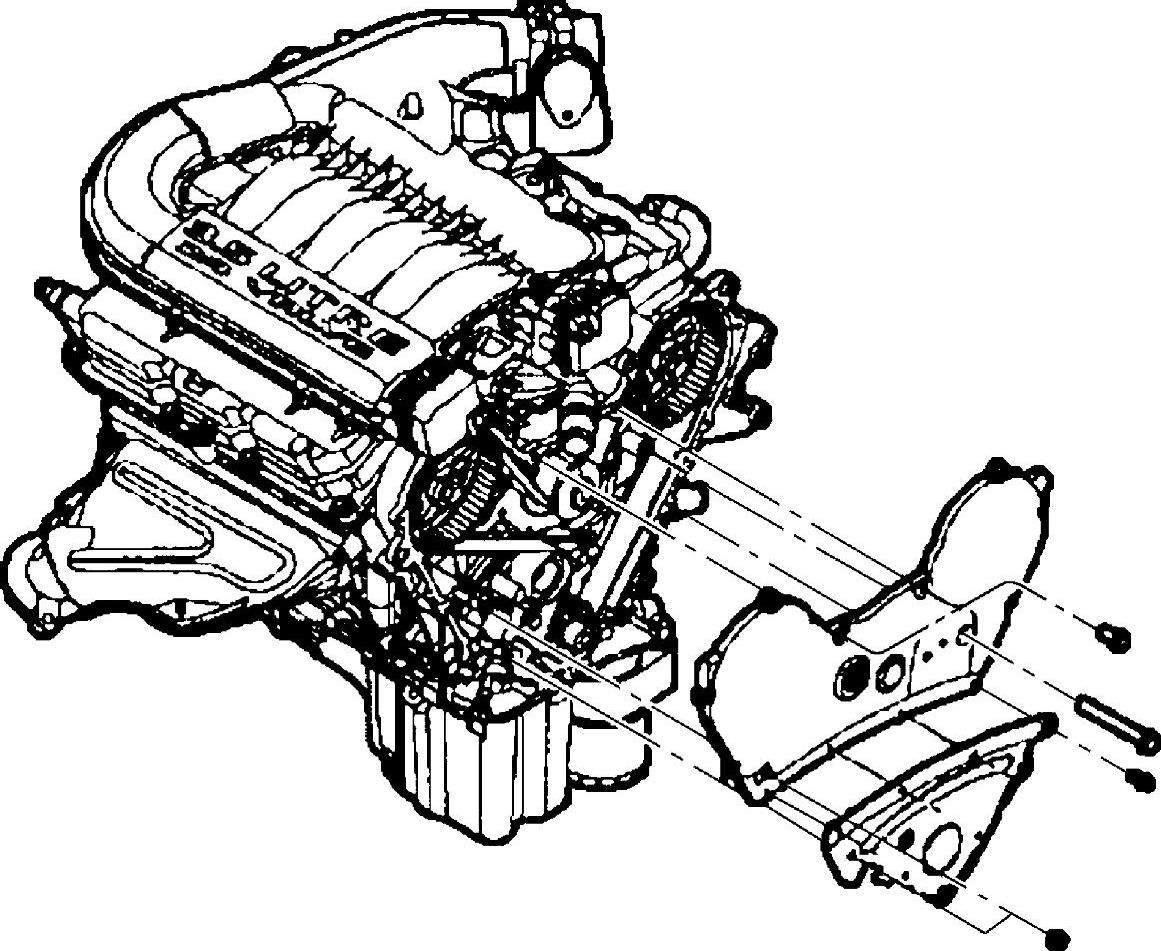

22）如图16-23所示，拆卸正时带罩。

23）如图16-24所示，对齐正时标记。

24）按照与图16-25相反的顺序松开气门摇臂轴的保险螺栓。

25）检查正时标记。

26）拆卸正时带张紧器。

图16-22 用专用工具拆卸曲轴带轮中央螺栓

27）拆卸正时带。

图16-23 拆卸正时带罩

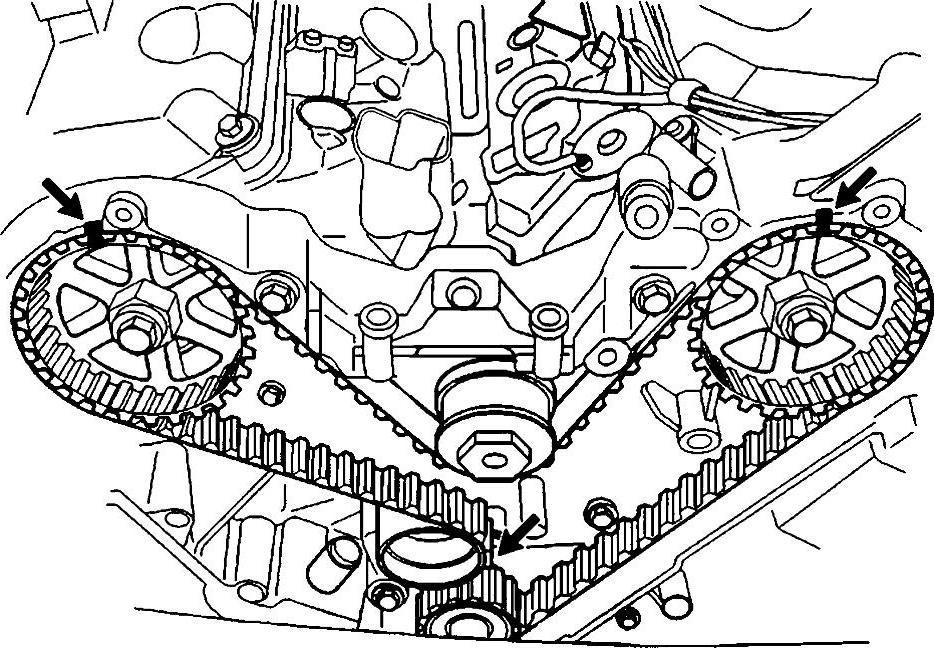

图16-24 对齐正时标记
