300C轿车3.5L发动机正时带安装步骤
1）检查正时带张紧器有无油液泄漏。
2）如图16-26所示，检查带轮运转是否灵活自如。
3）如图16-27所示，用台虎钳慢慢压缩正时带张紧器，直至将正时带张紧器完全压缩（操作过程约持续5min左右），然后用锁止销插入，将正时带张紧器保持在压缩状态。
4）再次检查正时标记，确保正时标记对齐。
5）从曲轴轮开始，沿逆时针方向安装正时带。
6）安装正时带张紧器，将张紧器的固定螺栓紧固至28N·m。

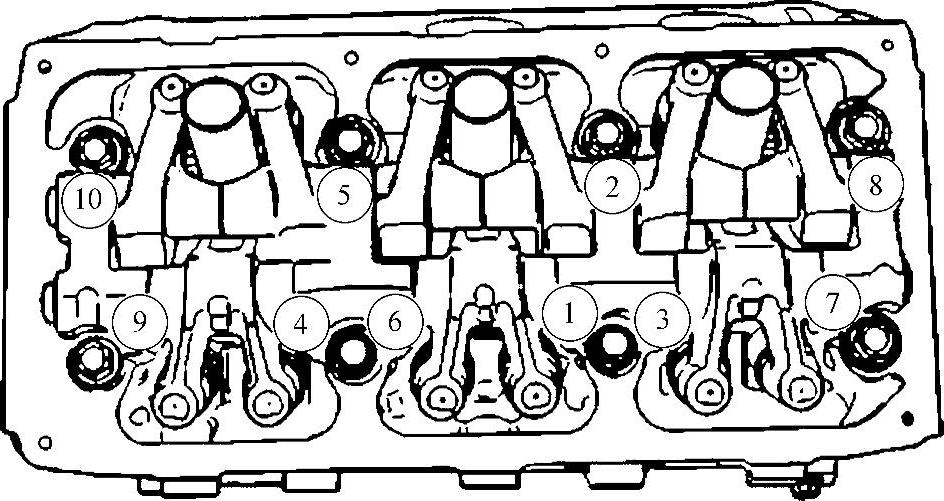

图16-25 气门摇臂轴保险螺栓紧固顺序

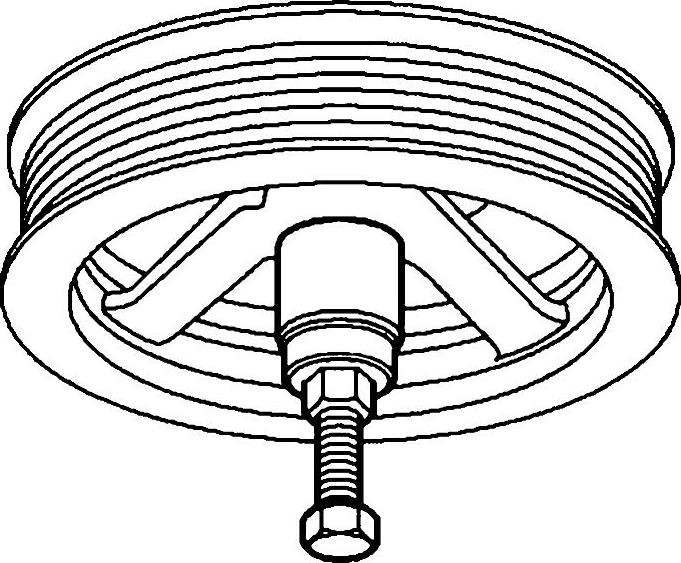

图16-26 检查带轮运转
7）从正时链条张紧器上拔出插入的锁止销。
8）检查正时标记，确保正时标记对齐。
9）将曲轴顺时针转动2周。查看正时标记是否对齐，如果没有对齐，则重新安装正时带。
10）安装正时带罩，将正时带罩的M6、M8和M10固定螺栓分别紧固至12N·m、28N·m和54N·m。
11）如图16-28所示，使用专用工具，安装曲轴带轮。
12）安装曲轴齿轮/减振轮中央螺栓，将螺栓紧固至95N·m。
13）安装动力转向泵，将动力转向泵固定螺栓紧固至23N·m。

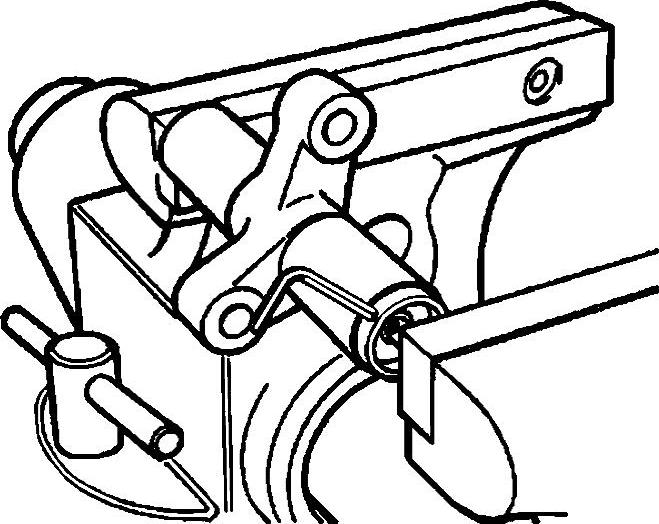

图16-27 压缩正时带张紧器并插入锁止销
14）安装发动机附件传动带张紧器，将张紧器固定螺栓紧固至28N·m。
15）安装发动机附件传动带。
16）按照图16-25所示的螺栓紧固顺序，将摇臂轴保险螺栓紧固至31N·m。
17）用专用工具MD-998306为气门摇臂罩更换新的衬垫，如图16-29所示。

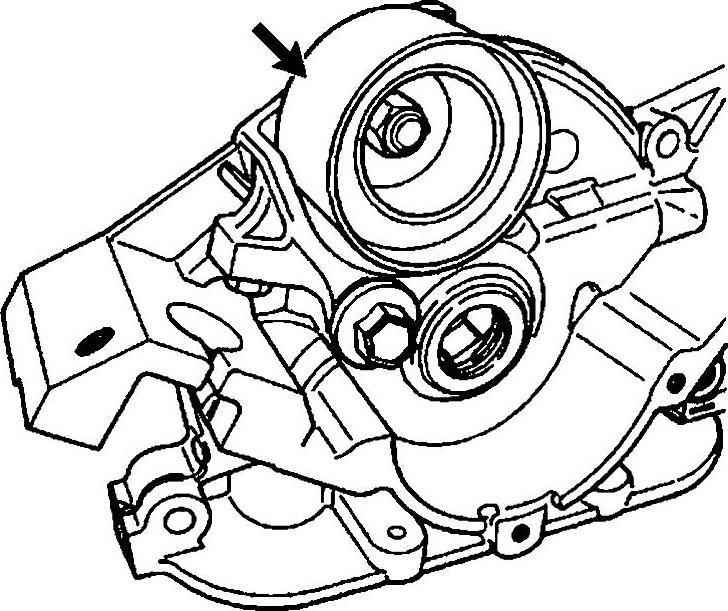

图16-28 安装曲轴带轮

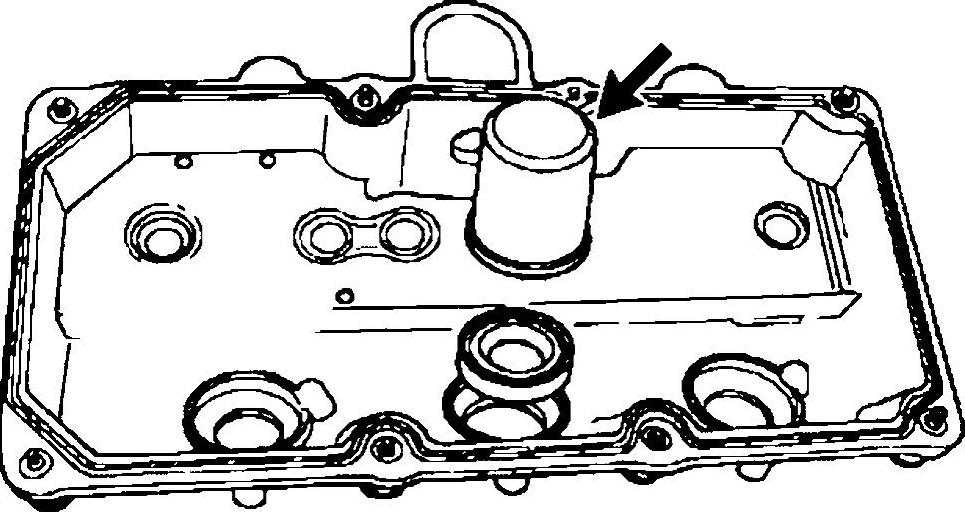

图16-29 更换新的衬垫
18）安装气门摇臂罩，并将气门摇臂罩的固定螺栓紧固至12N·m。
19）如图16-30所示，安装好发动机线束绝缘套。
20）更换上进气歧管的衬垫，安装上进气歧管并将固定螺栓紧固至12N·m。
21）如图16-31所示，安装支架，把支架固定螺栓紧固至12N·m

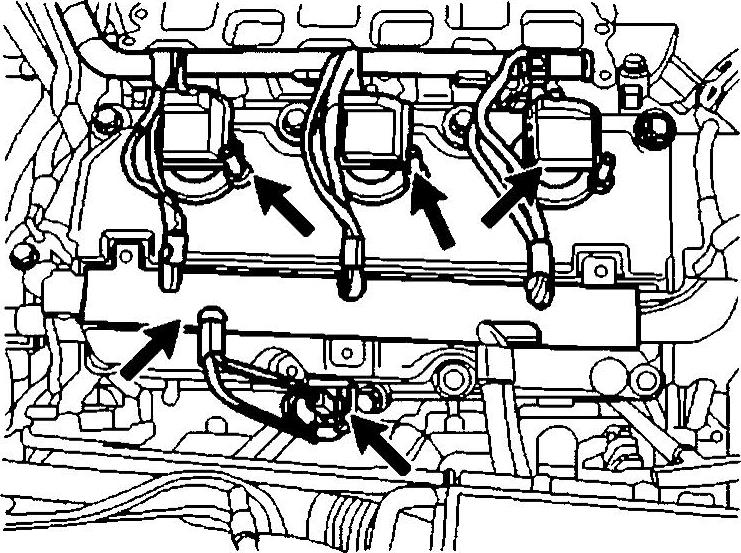

图16-30 安装发动机线束绝缘套

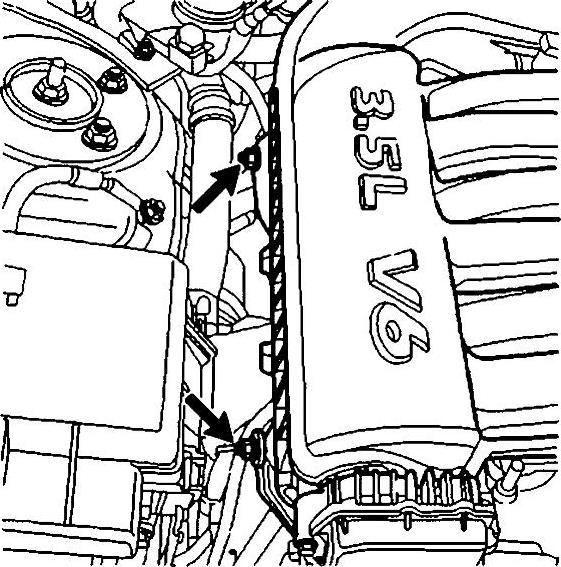

图16-31 安装支架
22）如图16-32所示，重新连接好电路线束。
23）重新连接节气门体电路。
24）重新连接软管（图16-33中的1）和其他电路连接（图16-33中的2）。

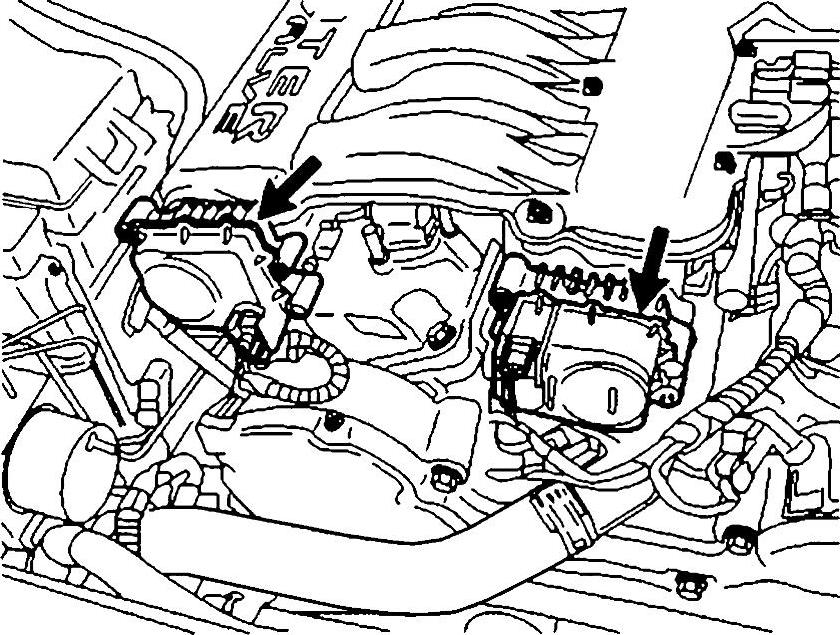

图16-32 连接电路线束

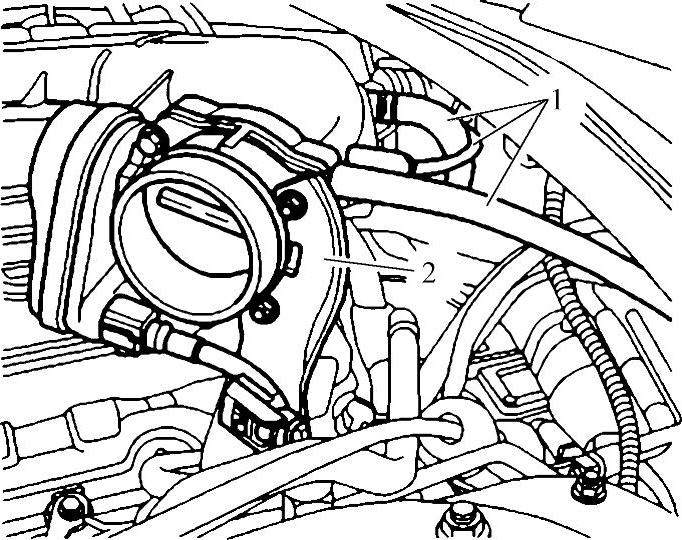

图16-33 连接软管和电路
25）如图16-34所示，重新连接进气歧管绝对压力传感器插接器。
26）如图16-35所示，安装进气软管和进气温度传感器。
27）安装燃油泵继电器。
28）连接蓄电池负极电缆。

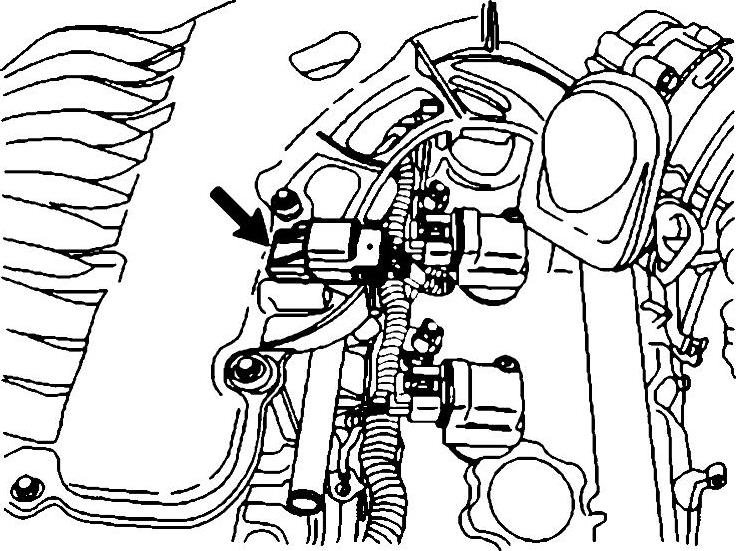

图16-34 连接进气歧管绝对压力传感器插接器

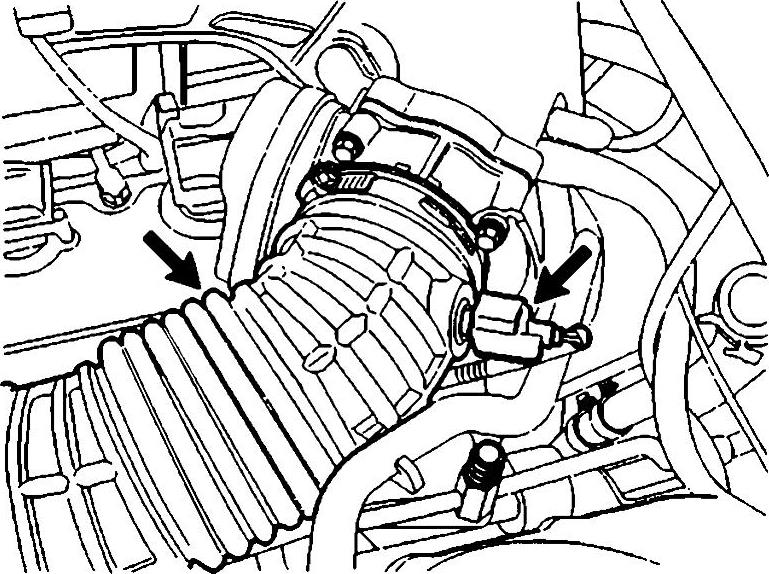

图16-35 安装进气软管和进气温度传感器
