正时链条盖拆卸程序

1.正时链条盖拆卸程序

1）执行燃油压力卸放程序。

2）断开蓄电池负极电缆。

3）排放发动机冷却液。

4）拆下空气滤清器软管（图19-1）和空气滤清器壳体总成。

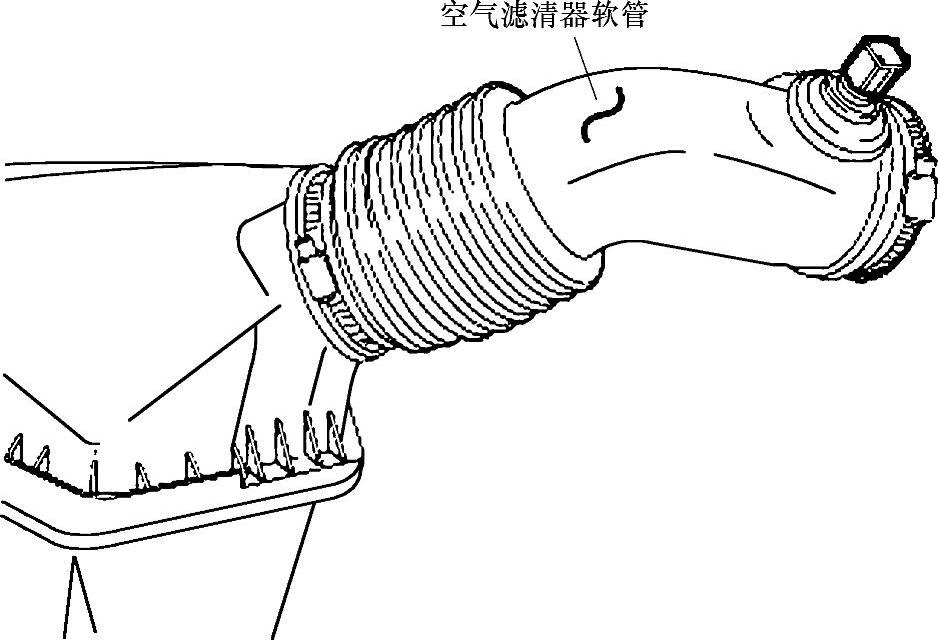

图19-1 空气滤清器软管

5）拆下发动机附件传动带和传动带张紧器。

6）拆下发电机，发电机固定螺栓见图19-2。

7）拆下机油油尺管路。

8）排放发动机机油。

9）拆卸油底壳。

10）如图19-3所示，拆卸动力转向泵固定螺钉，将动力转向泵移到一旁。

11）断开底部散热器管路。

图19-2 发电机固定螺栓识别

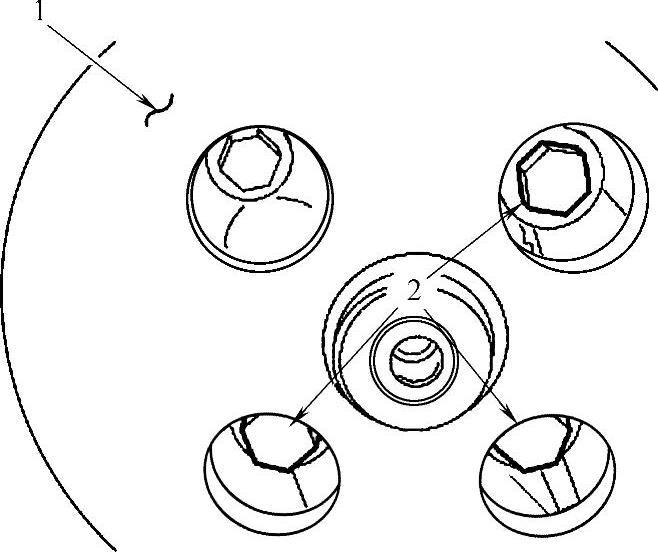

图19-3 拆卸动力转向泵固定螺钉

1—动力转向泵 2—动力转向泵固定螺钉

12）从发动机上移开空调压缩机，将压缩机移到一旁。

13）拆下曲轴带轮。

14）从正时链条盖上拆下凸轮轴位置传感器（图19-4）。

15）拆卸正时链条盖的各个固定螺栓（图19-5）。

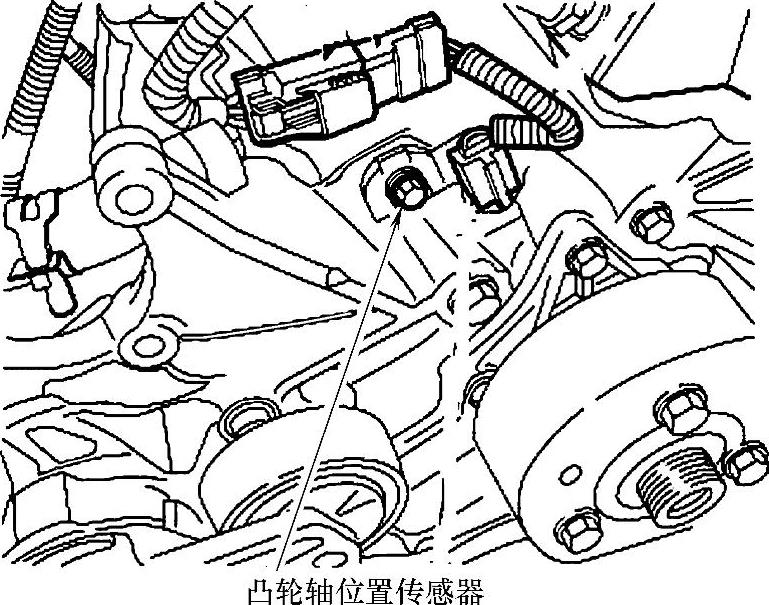

图19-4 凸轮轴位置传感器识别

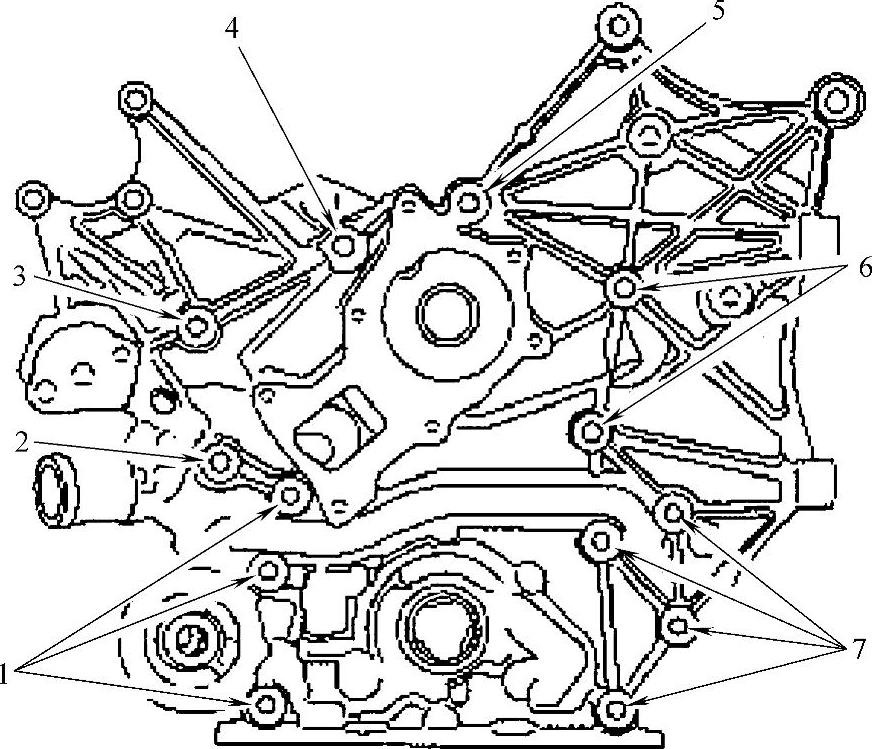

图19-5 正时链条盖固定螺栓位置
