正时链条与凸轮轴链轮安装程序

1）转动曲轴，使曲轴链轮上的正时箭头对准12点钟位置（见图19-7）。

2）把正时链条绕到凸轮轴链轮上，使镀色链节对齐（见图19-7）。把凸轮轴链轮上的正时箭头对准6点钟位置（见图19-7）。

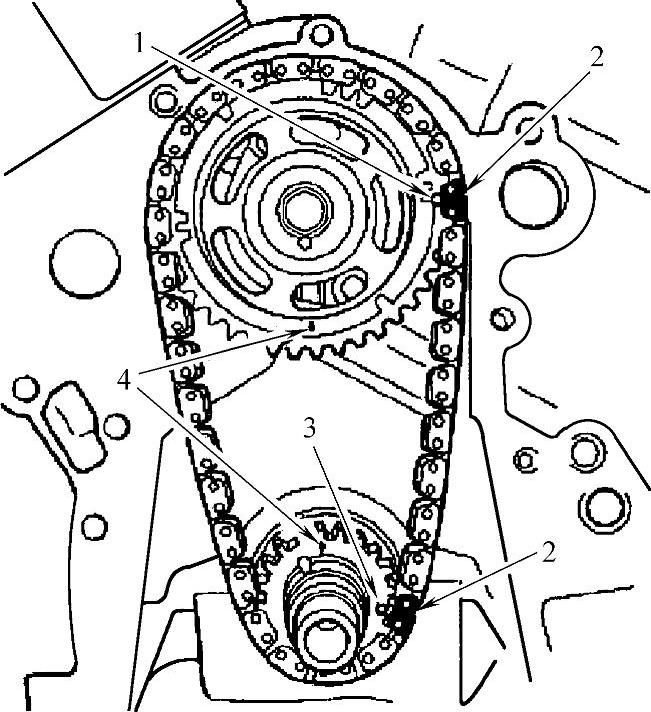

图19-7 对齐正时标记

1—凸轮轴链轮正时标记 2—镀色链节 3—曲轴链轮正时标记 4—箭头标记

3）把正时链条安装到曲轴链轮上，使正时链条上的镀色链条与曲轴链轮上的正时标记对齐（见图19-7）。

4）检查各个正时标记是否对齐。

5）安装凸轮轴链轮螺栓和垫圈。把螺栓紧固至54N·m。

6）转动曲轴2周，检查各个正时标记是否对齐。

7）安装正时链条盖。

8）连接蓄电池负极电缆。
