正时链条盖安装程序

2.正时链条盖安装程序

1）确保正时链条盖和气缸体的结合面清洁。

2）在正时链条盖上安装新的衬垫，如图19-6所示，确保衬垫的底边要比正时链条盖的底边高出0.5mm。

3）转动曲轴，使机油泵驱动面位于垂直位置。

4）调节机油泵内部转子，使结合面与曲轴驱动面处于同一位置。

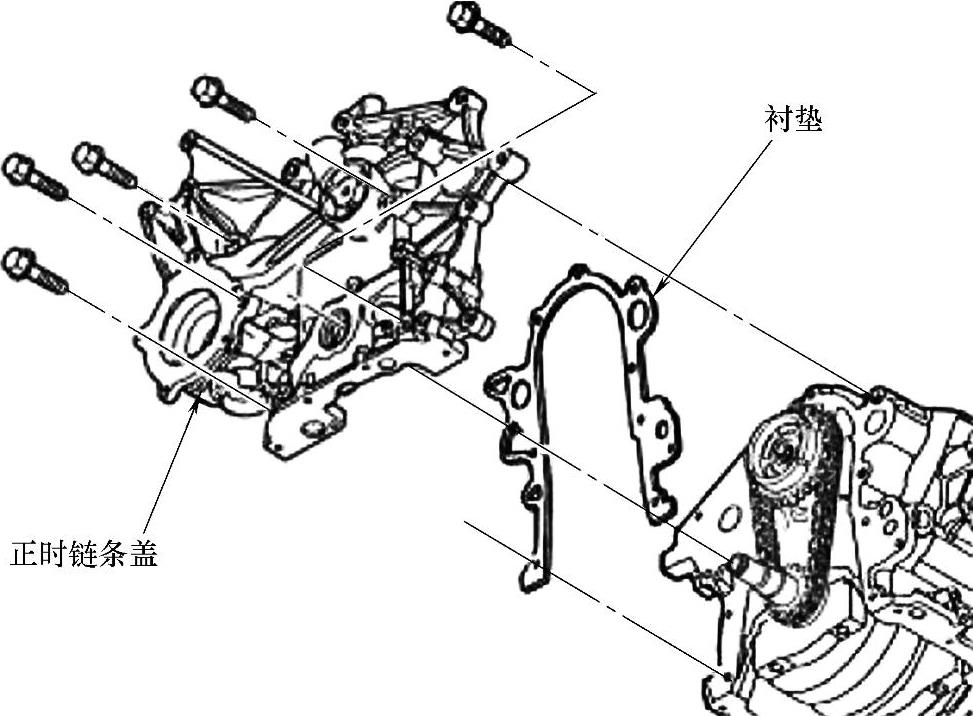

图19-6 衬垫与正时链条盖识别

5）安装正时链条盖。

6）安装正时链条盖螺栓，M8螺栓紧固力矩为27N·m，M10螺栓紧固力矩为54N·m。

7）安装油底壳。

8）安装曲轴前油封。

9）安装曲轴带轮。

10）连接冷却液软管。

11）安装凸轮轴位置传感器。

12）安装空调压缩机。

13）安装机油油尺管路。

14）安装发电机。

15）安装动力转向泵。

16）安装发动机附件传动带和惰轮。

17）加注发动机机油至合适油位。

18）安装空气滤清器壳体和滤清器软管。

19）加注发动机冷却液。

20）连接蓄电池负极电缆。
