COMPASS(指南者)轿车2.4L发动机正时链条部件识别二、COMPASS(指南者)轿车2.4...

一、COMPASS(指南者) 轿车2.4L发动机正时链条部件识别 二、COMPASS(指南者) 轿车2.4L发动机正时链条系统部件拆装

1.正时链条盖拆装步骤

拆卸步骤:

1)拆下发动机罩。

2)泄放燃油压力。

3)断开蓄电池负极电缆。

4)拆卸发动机冷却液储液罐。

5)拆卸风窗玻璃清洗器储液罐。

6)拆卸动力转向储液罐(图19-11)并将其移到一旁。


图19-10 COMPASS(指南者) 轿车2.4L发动机正时链条部件识别

1—凸轮轴链轮 2—正时链条 3—凸轮轴链轮4—左侧正时链条导轨(可移动) 5—正时链条张紧器 6—右侧正时链条导轨(固定)

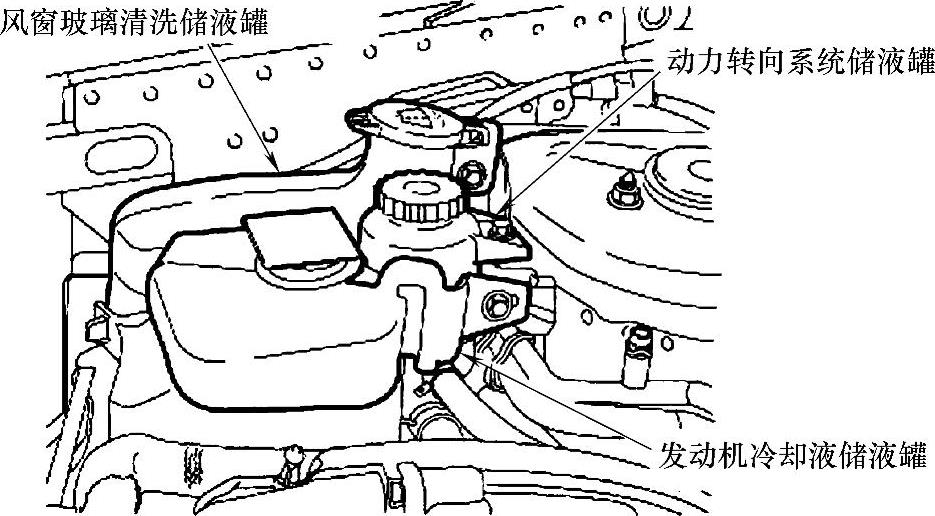

图19-11 拆卸各个储液罐

7)拆卸进气管路。

8)拆卸曲轴箱强制通风管路。

9)断开点火线圈电路插接器。

10)拆卸气缸盖罩。

11)举升车辆。

12)拆下右侧底部挡泥板。

13)将发动机设置到上止点位置,上止点标记见图19-12。

14)拆下发动机附件传动带。

15)拆下空调压缩机固定螺栓。

16)拆卸空调压缩机底部支架,如图19-13所示。

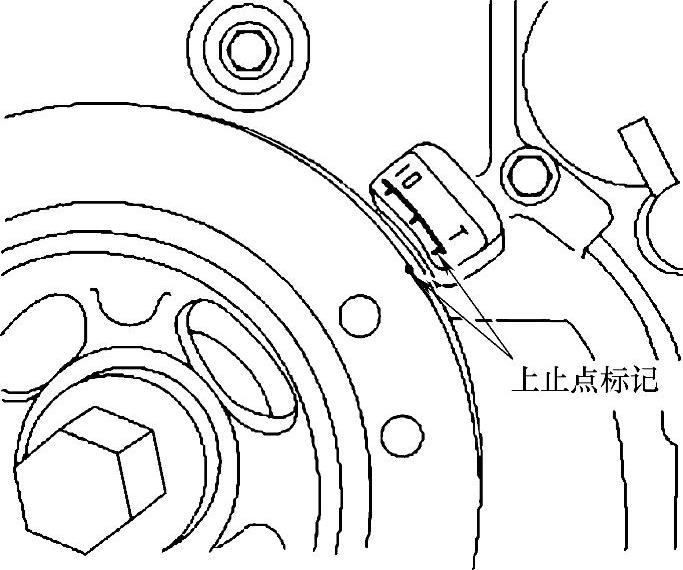

图19-12 上止点标记识别

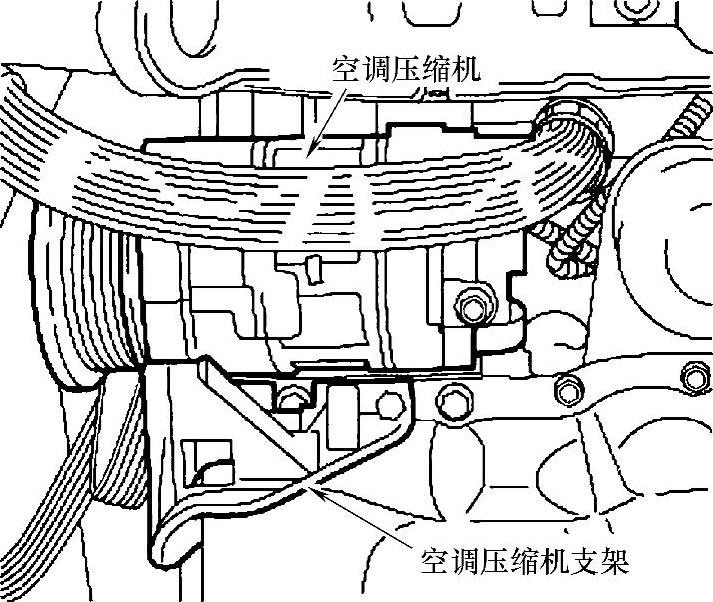

图19-13 空调压缩机和支架识别

17)拆下发动机附件传动带下部惰轮。

18)拆下曲轴带轮(图19-14)。

19)拆下曲轴前油封。

20)拆下水泵轮(图19-14)。

21)拆下发动机固定支架(图19-14)螺栓。

22)拆下正时链条盖底部螺栓(图19-15)。

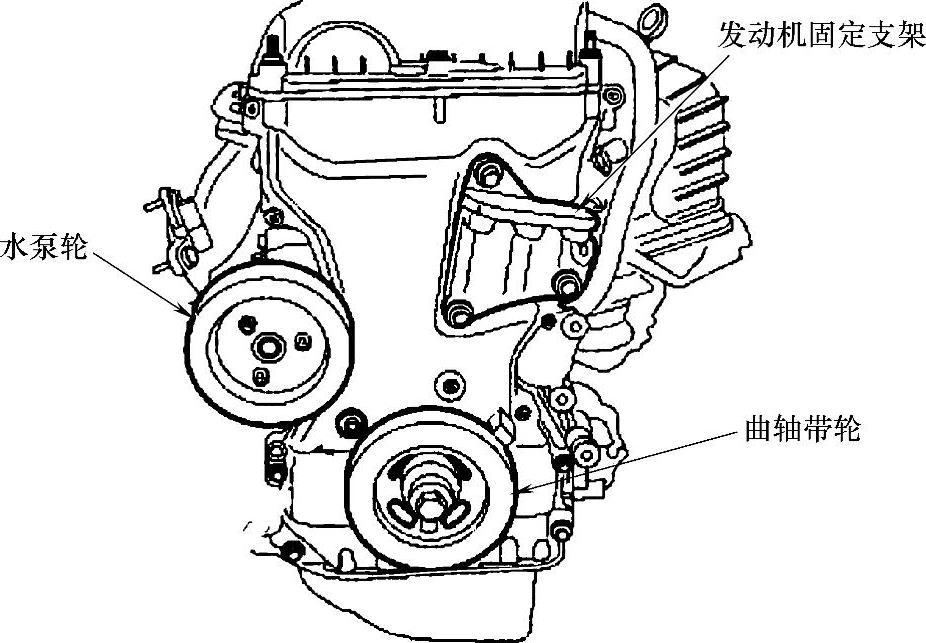

图19-14 曲轴带轮、水泵轮和发动机固定支架识别

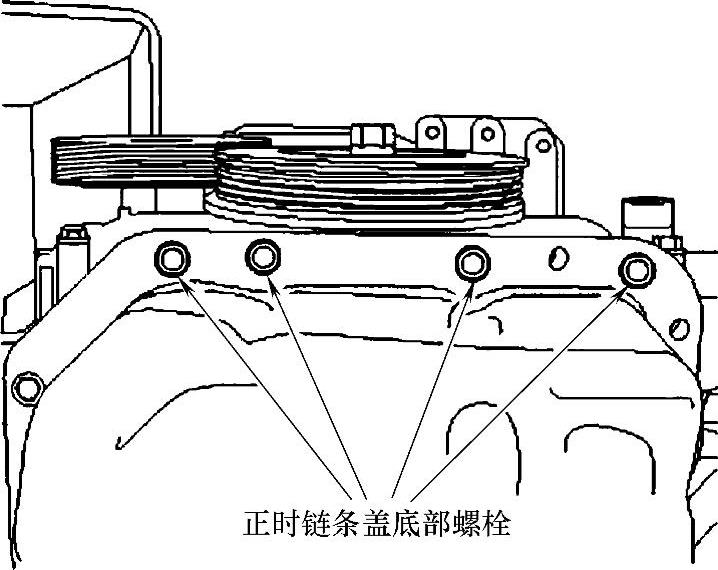

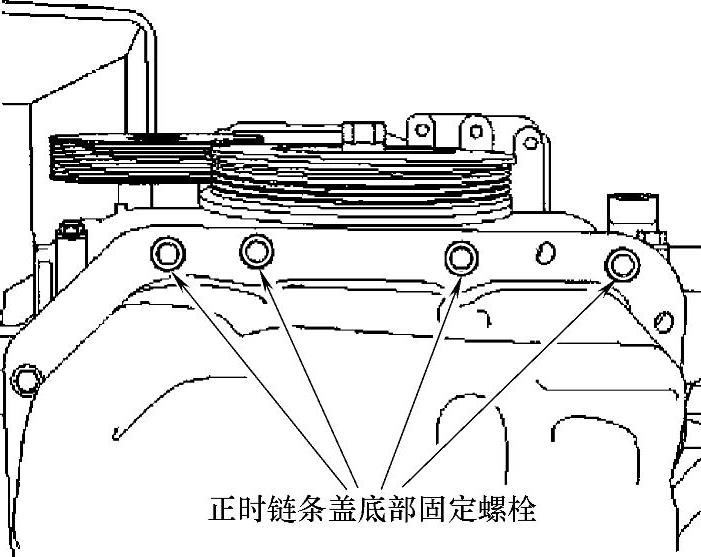

图19-15 正时链条盖底部螺栓识别

23)降下车辆。

24)拆下动力转向管路支撑件,如图19-16所示。

25)拆下动力转向泵,将其移到一旁。

26)在油底壳下垫上木块,用千斤顶顶起发动机。

27)拆下右侧发动机支架螺栓。

28)拆下发动机附件传动带上部惰轮。

29)拆下发动机右侧安装支架。

30)拆下发动机附件传动带张紧器。

31)拆下正时链条盖固定螺栓。

32)在图19-17中所示的3个位置,用合适的工具把正时链条盖撬开。

33)拆下正时链条盖,如图19-18所示。

安装步骤:

1)将所有的密封面清理干净。

2)按照图19-19中所示的位置,将密封剂涂抹在气缸盖和气缸体的结合线处。

3)在图19-20所示部位涂抹密封剂。

4)在油底壳与气缸体结合面之间涂抹密封剂。

5)按照图19-21所示位置,在发动机缸体上涂抹密封剂。

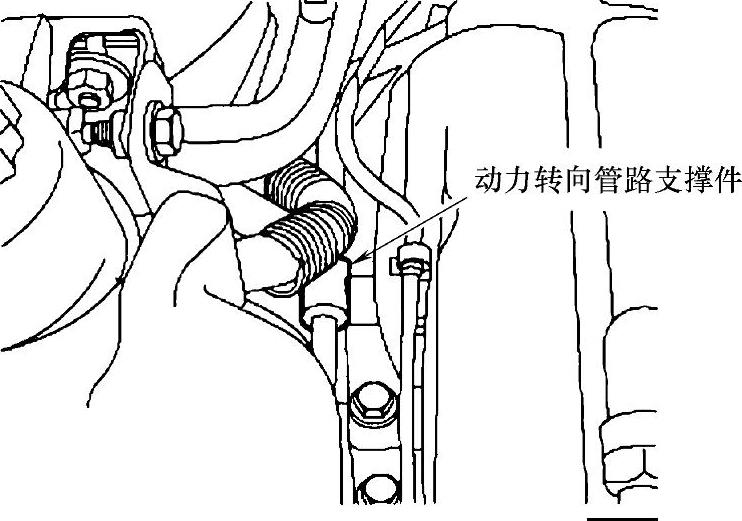

图19-16 拆下动力转向管路支撑件


图19-17 正时链条盖撬开位置

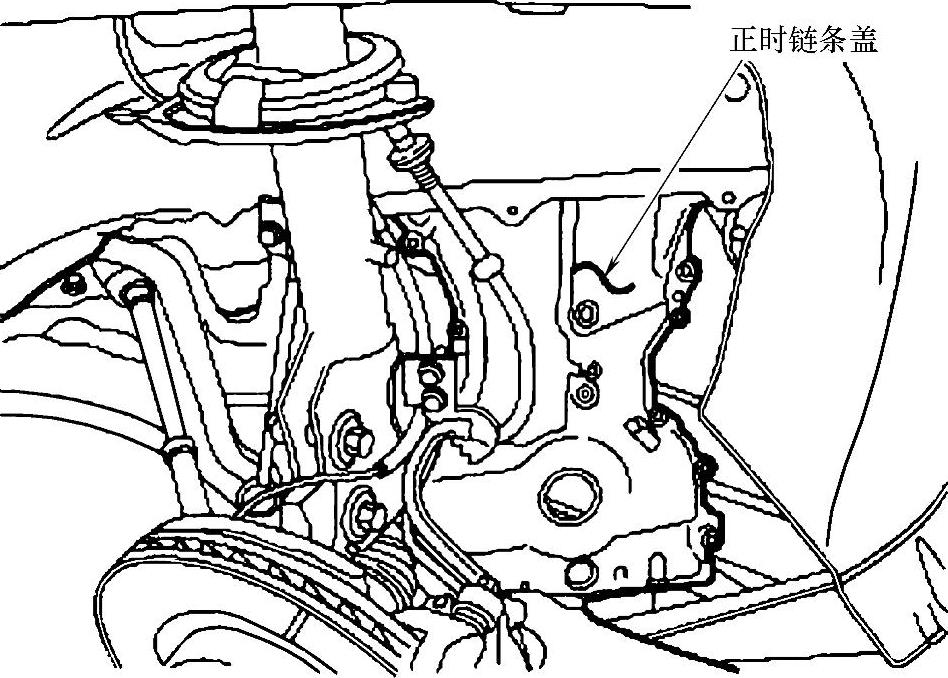

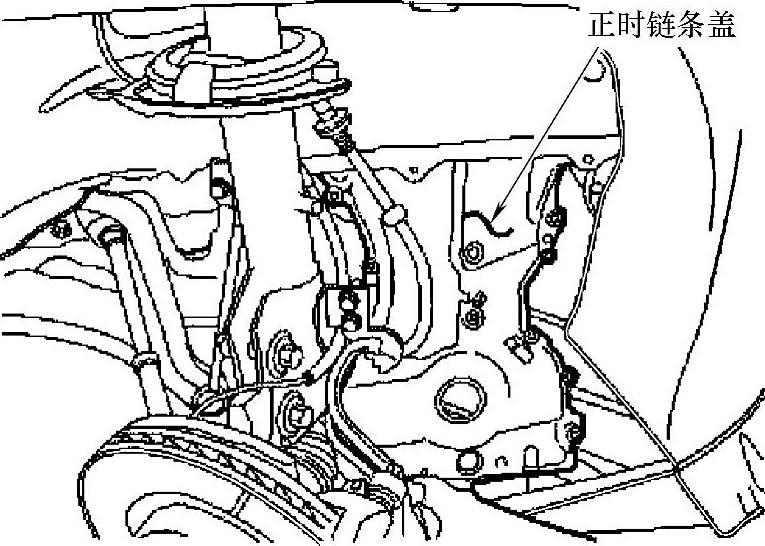

图19-18 拆下正时链条盖

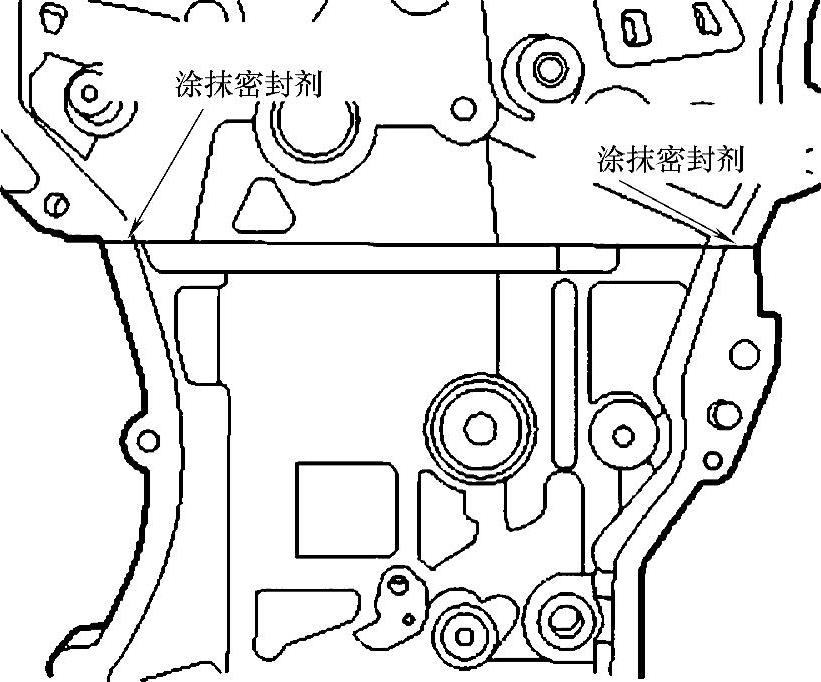

图19-19 气缸盖与气缸体之间密封剂涂抹位置

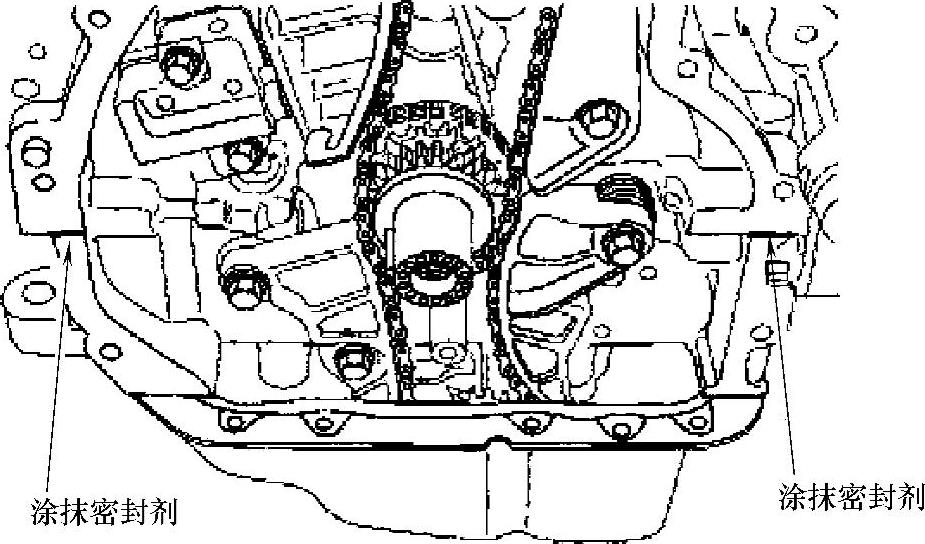

图19-20 在发动机与车架结合点涂抹密封剂

6)安装正时链条盖,如图19-22所示。

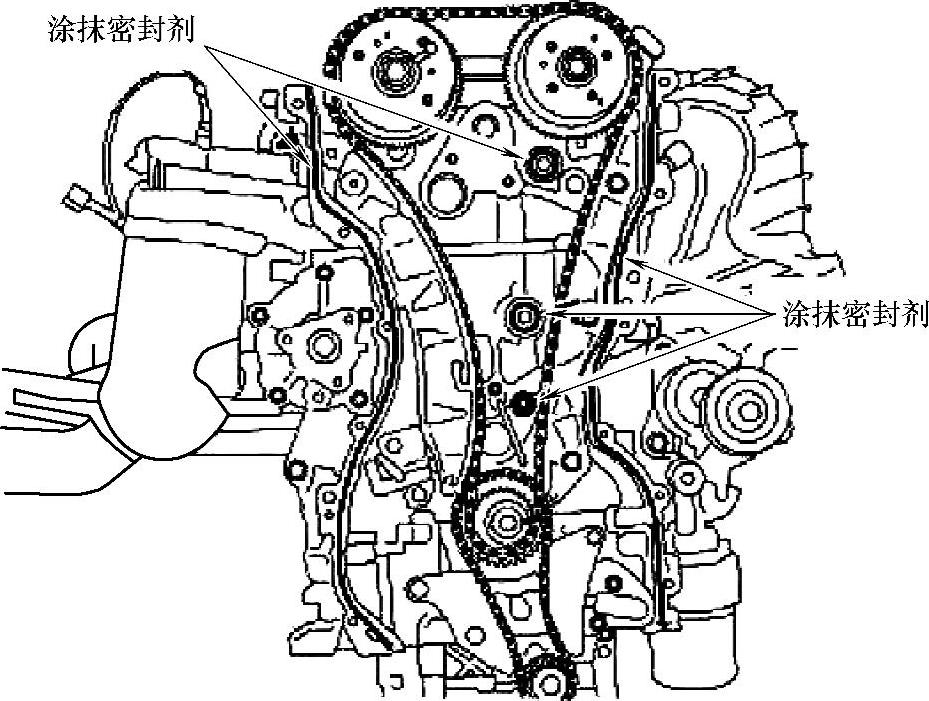

图19-21 在发动机缸体上涂抹密封剂


图19-22 安装正时链条盖

7)安装正时链条盖上部固定螺栓并紧固。M6螺栓紧固至12N·m;M8螺栓紧固至23N·m。

8)安装发动机附件传动带张紧器。

9)安装发动机右侧固定支架,如图19-23所示。

10)安装发动机附件传动带惰轮。

11)安装右侧发动机座。

12)从发动机下方撤开千斤顶。

13)安装动力转向泵。

14)举升车辆。

15)如图19-24所示,安装正时链条盖底部固定螺栓并紧固。

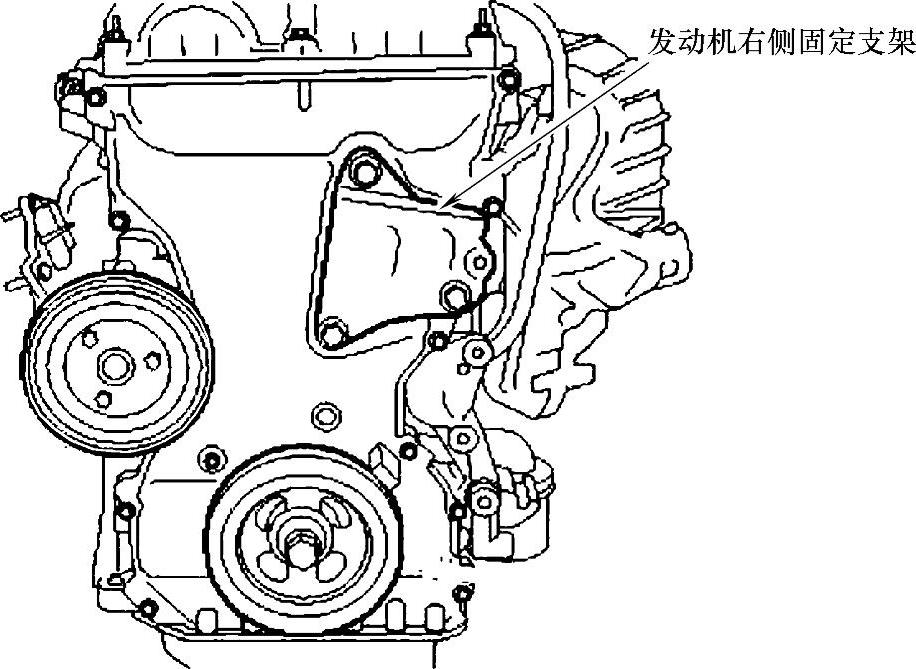

图19-23 安装发动机右侧固定支架


图19-24 安装正时链条盖底部固定螺栓

16)安装正时链条盖固定螺栓并紧固。

17)安装水泵轮。

18)安装曲轴带轮并紧固螺栓。

19)安装发动机附件传动带下部惰轮。

20)安装空调压缩机固定支架(图19-25)。

21)安装空调压缩机。

22)安装发动机附件传动带。

23)安装右侧底部挡泥板。

24)降下车辆。

25)安装气缸盖罩并按照图19-26中所示的螺栓紧固顺序紧固螺栓。

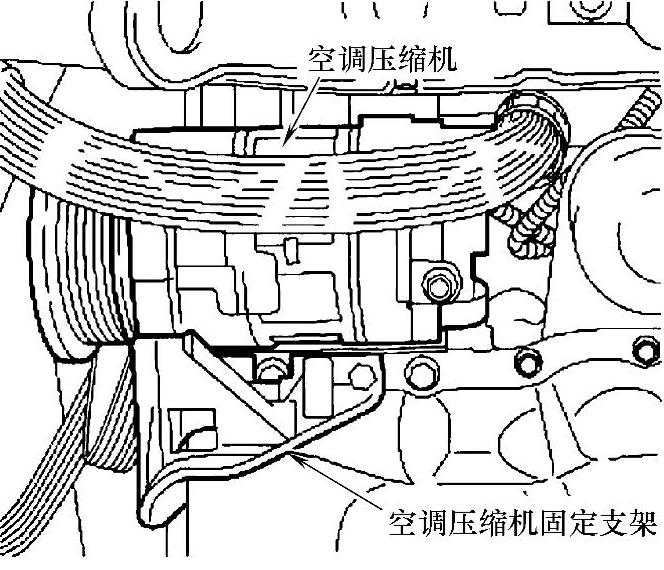

图19-25 空调压缩机和固定支架识别

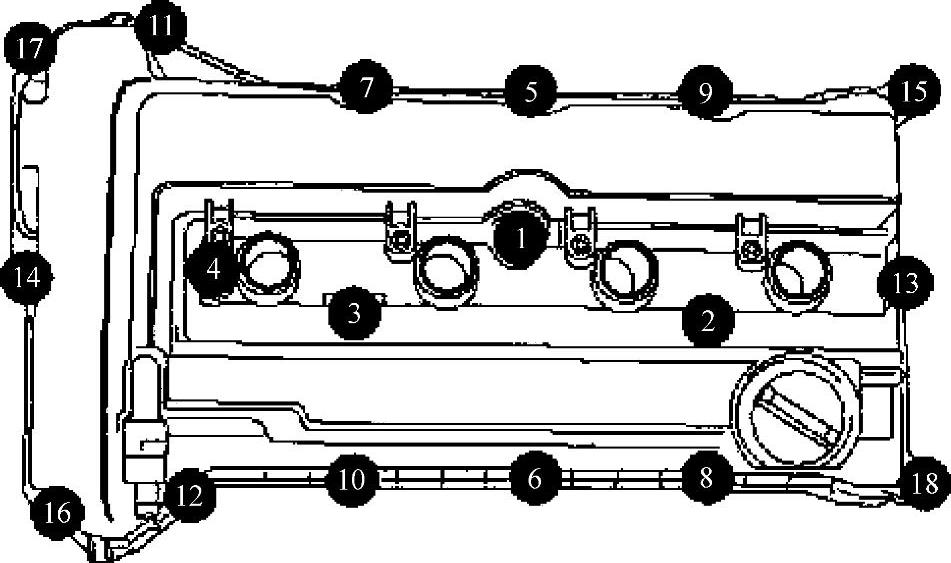

图19-26 气缸盖罩螺栓紧固顺序

26)连接点火线圈电路插接器。

27)把曲轴箱强制通风软管连接到曲轴箱强制通风阀上。

28)安装动力转向泵储液罐。

29)安装风窗玻璃清洗器储液罐。

30)安装发动机冷却液储液罐。

31)加注发动机冷却液。

32)安装空气滤清器壳体。

33)连接蓄电池负极电缆。

34)安装发动机罩。

2.正时链条拆装步骤

拆卸步骤:

1)将发动机设置在上止点位置(图19-27)。

2)拆卸正时链条盖。

3)如果正时链条上的镀色链节(图19-28和图19-29)褪色,则要在拆卸正时链条前进行标注。

4)拆卸正时链条张紧器。

5)拆卸正时链条。

安装步骤:

1)确保曲轴链轮键槽位于9点钟位置。

2)对齐凸轮轴链轮正时标记,如图19-30所示。


图19-27 上止点标记识别

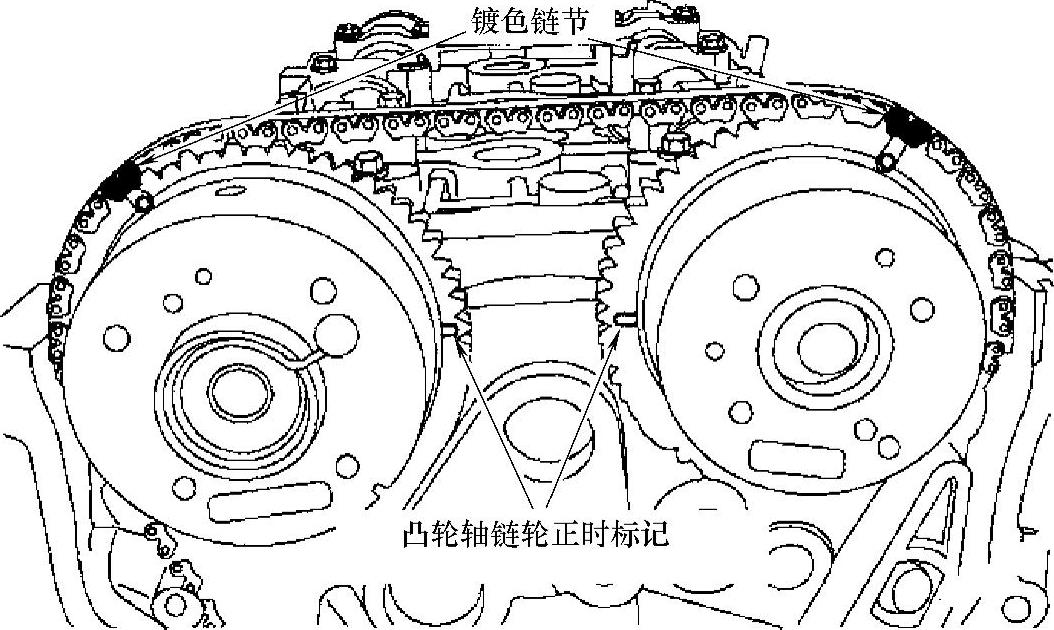

图19-28 镀色链节与凸轮轴链轮正时标记识别

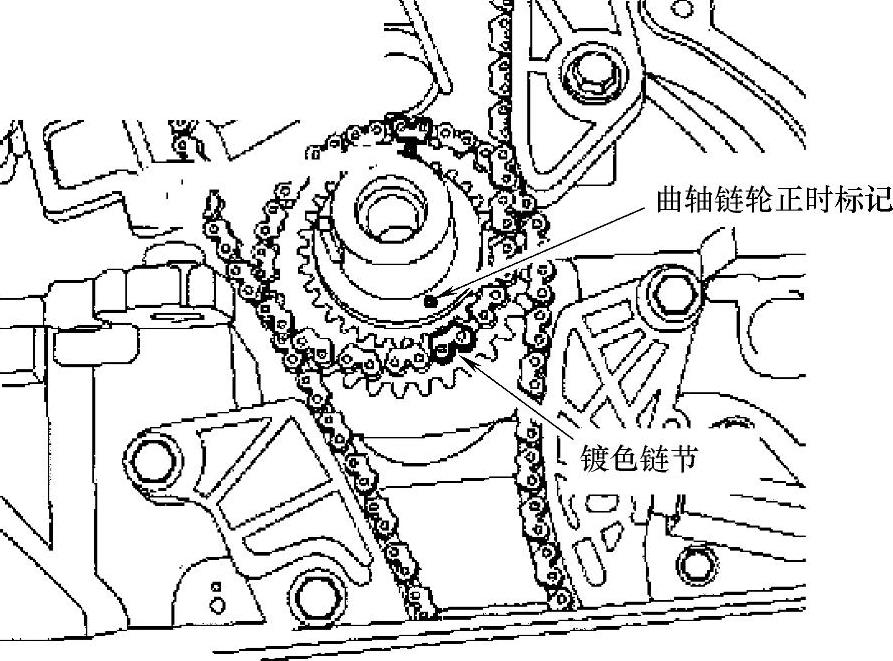

图19-29 镀色链节与曲轴链轮正时标记识别


图19-30 对齐凸轮轴链轮正时标记

3)安装正时链条左侧导轨并将导轨固定螺栓紧固至12N·m。

4)安装正时链条,使正时链条上的镀色链节对准凸轮轴链轮上的标记,如图19-31所示。

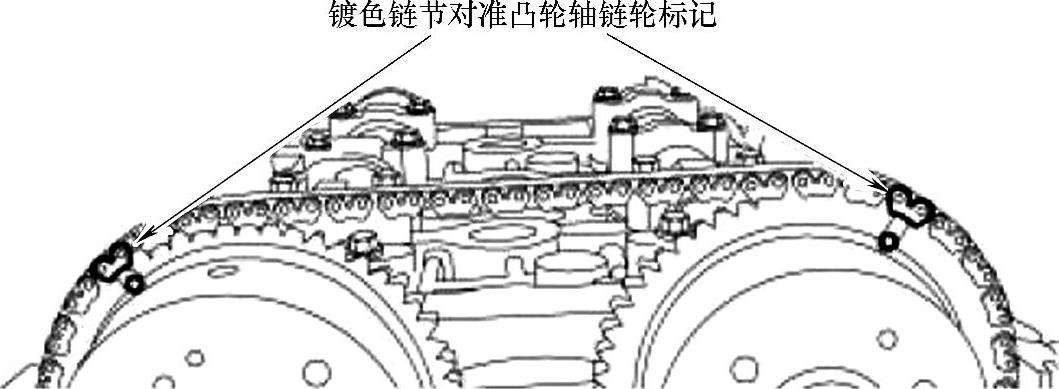

图19-31 正时链条上的镀色链节对准凸轮轴链轮上的标记

5)安装正时链条,使正时链条上的镀色链节对齐曲轴链轮上的标记,见图19-29。

6)安装右侧正时链条导轨并将导轨固定螺栓紧固至12N·m。

7)抬起正时链条张紧器上的棘爪,压下正时链条张紧器推杆,如图19-32所示,将限位销插入槽中。

8)安装正时链条张紧器,如图19-33所示。

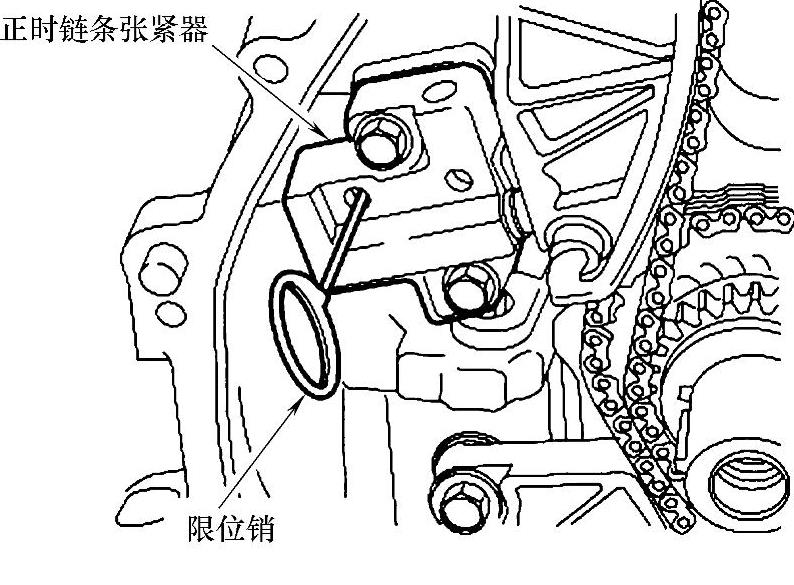

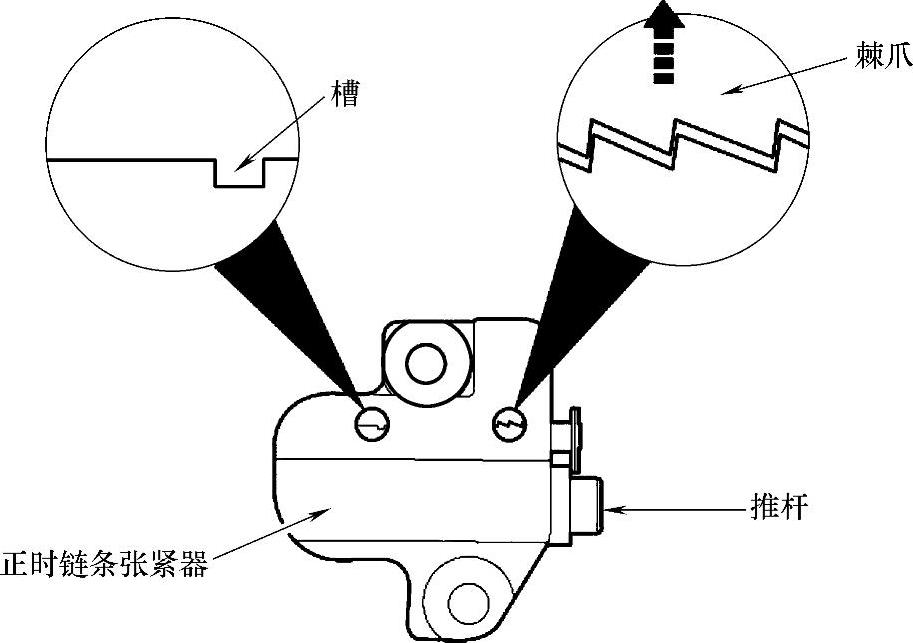

图19-32 设置正时链条张紧器


图19-33 安装正时链条张紧器

9)拆下正时链条张紧器上的限位销。

10)顺时针转动曲轴2周,直至曲轴重新到达上止点位置,且键槽位于9点钟位置。

11)确定凸轮轴链轮上的正时标记对齐,见图19-30。

12)安装前正时链条盖。

13)安装曲轴带轮,使曲轴带轮上的标记与正时链条盖上的标记对齐,如图19-34所示。

14)连接蓄电池负极电缆。

15)加注发动机机油。

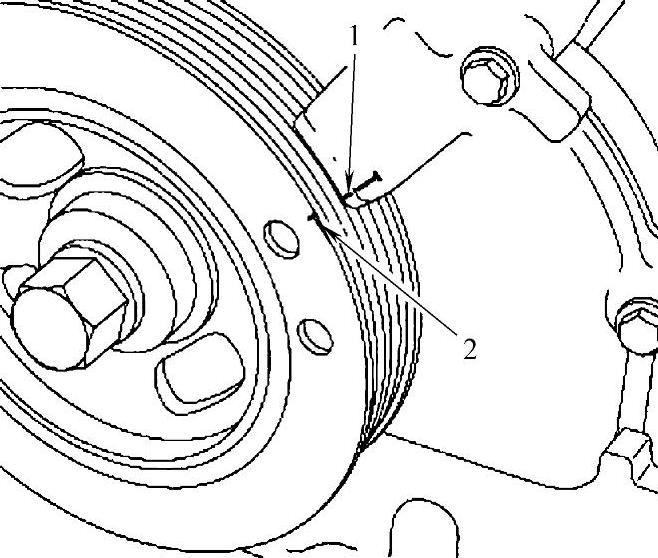

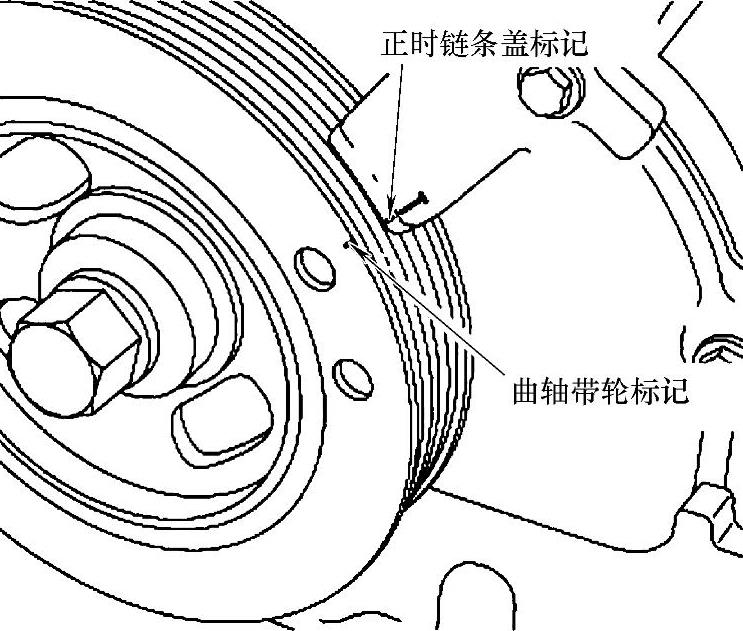

图19-34 对齐标记
