COMMANDER（指挥官）轿车5.7L发动机正时链条拆装

二、COMMANDER（指挥官） 轿车5.7L发动机正时链条拆装

1.拆卸步骤

1）断开蓄电池负极电缆。

2）排放发动机冷却液。

3）拆下正时链条盖。

4）重新安装曲轴带轮并用手拧紧。用合适的工具转动曲轴，使正时链条上的镀色链节和链轮与键槽的位置达到图19-39所示的位置。

5）拆卸机油泵（图19-40）。

6）压下正时链条张紧器，并插入限位销，如图19-41所示。

7）拆下凸轮轴链轮固定螺栓，然后将正时链条、曲轴链轮与凸轮轴链轮一起拆下。

2.安装步骤

1）把正时链条安装到凸轮轴链轮和曲轴链轮上，见图19-39。

2）将凸轮轴链轮和曲轴链轮安装到凸轮轴和曲轴上，并按照图19-39所示的正时标记检查是否对准。

图19-39 曲轴链轮、凸轮轴链轮与正时链条张紧器识别

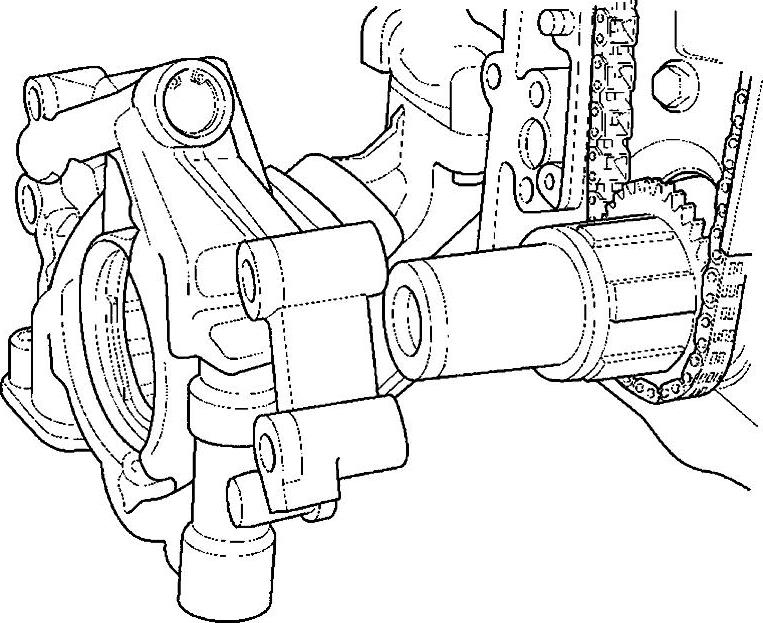

图19-40 机油泵识别

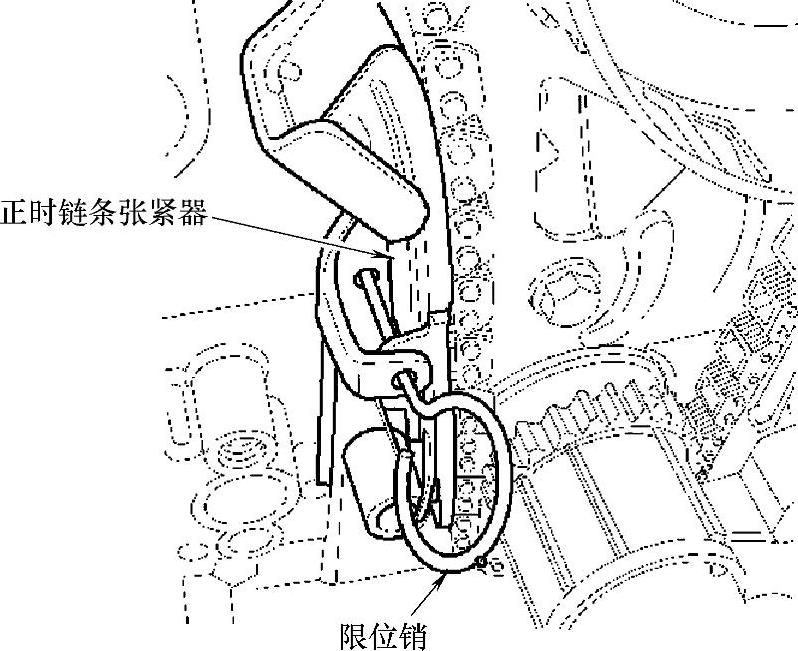

图19-41 插入限位销

3）安装凸轮轴螺栓并紧固至122N·m。

4）拔出插入正时链条张紧器的限位销，如图19-42所示。

5）安装机油泵。

6）安装油底壳。

7）安装正时链条盖。

8）加注发动机机油。

9）加注发动机冷却液。

10）连接蓄电池负极电缆。

图19-42 拔出限位销
