COMMANDER（指挥官）轿车5.7L发动机正时链条盖拆装
1.拆卸步骤
1）断开蓄电池负极电缆。
2）拆下发动机罩。
3）拆下空气滤清器总成。
4）排干发动机冷却液。
5）拆卸发动机附件传动带。
6）拆下冷却风扇和风扇驱动总成。
7）拆下冷却液储液罐和风窗玻璃清洗器储液罐。
8）拆下冷却风扇护罩。
9）拆下空调压缩机将其移到一旁。
10）拆下发电机。
11）拆下散热器上部软管。
12）拆下正时链条盖上的2个加热器软管。
13）断开散热器下部软管。
14）拆下发动机附件传动带张紧器和2个惰轮。
15）使用专用工具拆下曲轴带轮，如图19-36所示。

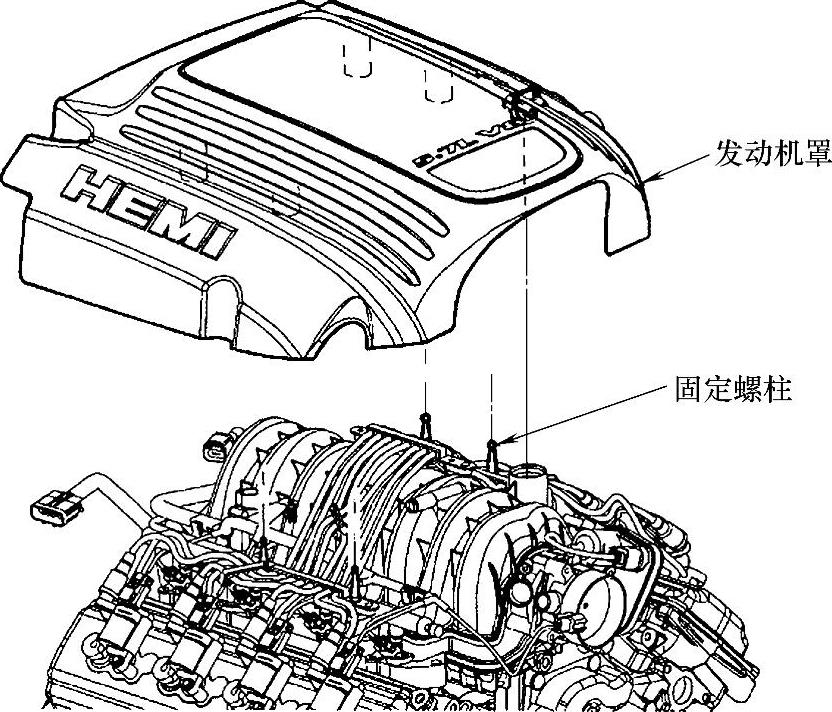

图19-35 拆下发动机罩
16）拆下动力转向泵，将其移到一旁。
17）拆下机油油尺支撑螺栓。
18）排空发动机机油。
19）拆下油底壳。
20）拆下正时链条盖螺栓，拆下正时链条盖。
21）确认正时链条盖的滑套（图19-37）位于正时链条盖内。

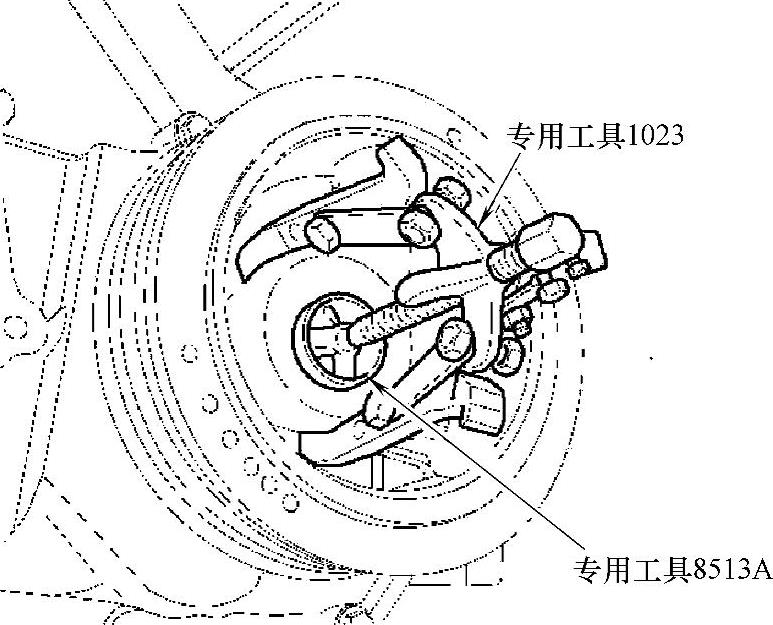

图19-36 使用专用工具拆下曲轴带轮

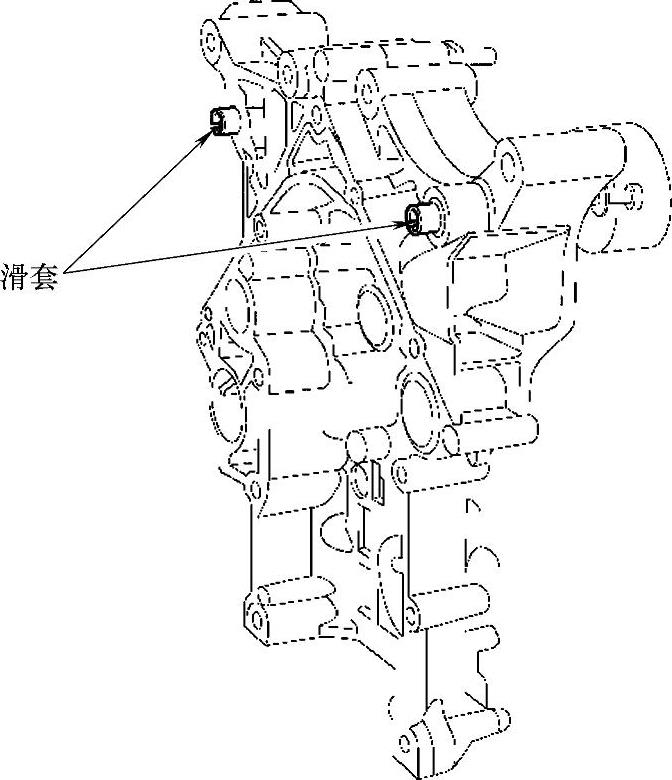

图19-37 正时链条盖滑套
2.安装步骤
1）把正时链条盖与气缸体结合面清理干净。注意：安装正时链条盖时要换用新的密封衬垫。
2）确认正时链条盖的滑套（图19-37）安装在正时链条盖内。
3）安装新的密封衬垫并紧固至28N·m。
4）安装油底壳，并按照图19-38中所示的螺栓紧固顺序紧固油底壳螺栓。
5）安装空调压缩机。
6）安装发电机。
7）安装动力转向泵。
8）安装机油油尺支撑螺栓。
9）安装节温器壳体。
10）安装曲轴带轮。
11）安装发动机附件传动带张紧器总成和2个惰轮。
12）安装散热器底部软管。
13）安装2个加热器软管。
14）安装散热器风扇护罩。
15）安装风扇和风扇驱动总成。
16）安装发动机附件传动带。
17）安装发动机冷却液储液罐和风窗玻璃清洗器储液罐。
18）安装散热器上部软管。
19）安装空气滤清器总成。
20）加注发动机冷却液。
21）加注发动机机油。
22）连接蓄电池负极电缆。
23）安装发动机罩。

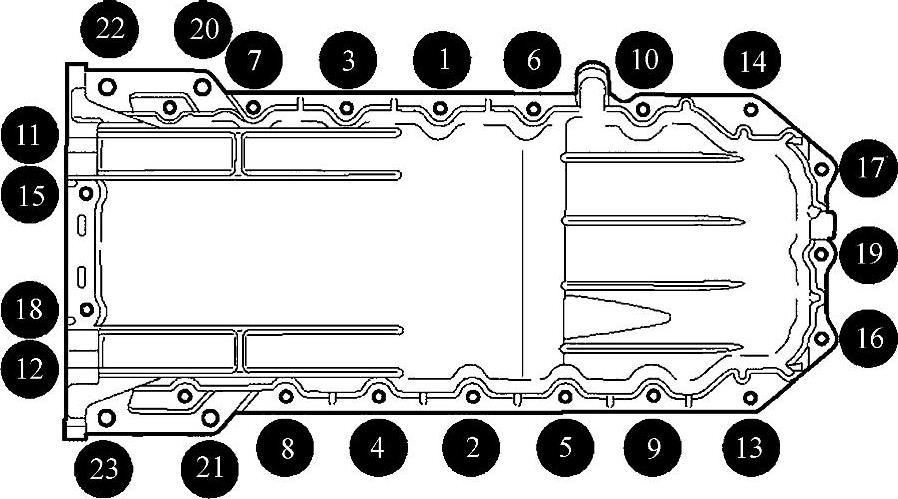

图19-38 油底壳螺栓紧固顺序
