SLS轿车3.6L发动机右侧次级正时链条安装
2025年09月26日
三、SLS轿车3.6L发动机右侧次级正时链条安装
1）确保曲轴位于图20-39所示的位置。
2）安装右侧次级正时链条，如图20-40所示。
3）把右侧次级正时链条套在右凸轮轴中间传动链条惰轮的外侧链轮上，使正时链节对准惰轮内侧链轮上的检修孔，如图20-41所示。
4）把右侧次级正时链条套在2个右侧凸轮轴位置执行器链轮上。
5）确保两个右侧凸轮轴位置执行器链轮之间的正时链条链节之间有7节，如图20-42所示。
6）使右排气凸轮轴位置执行器链轮上的三角形正时标记对准正时链节，如图20-43所示。
7）使右进气凸轮轴位置执行器链轮上的三角形正时标记对准正时链节，如图20-44所示。
8）确认图20-45中两个正时链节之间应有18个链节。

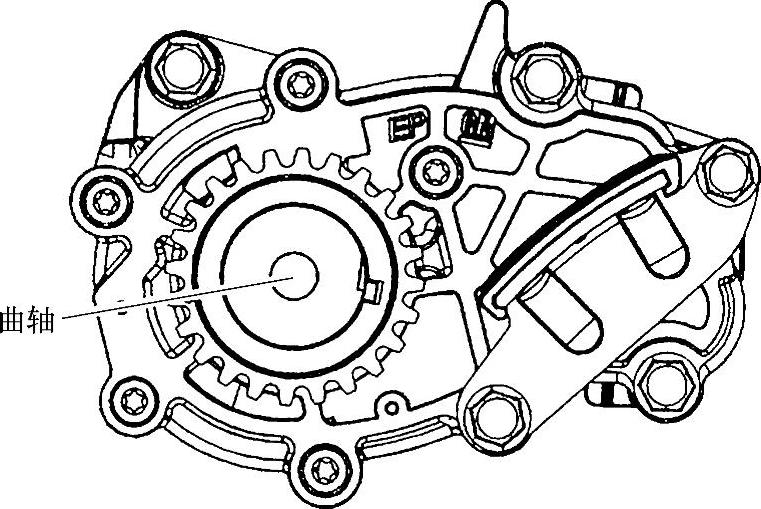

图20-39 曲轴位置

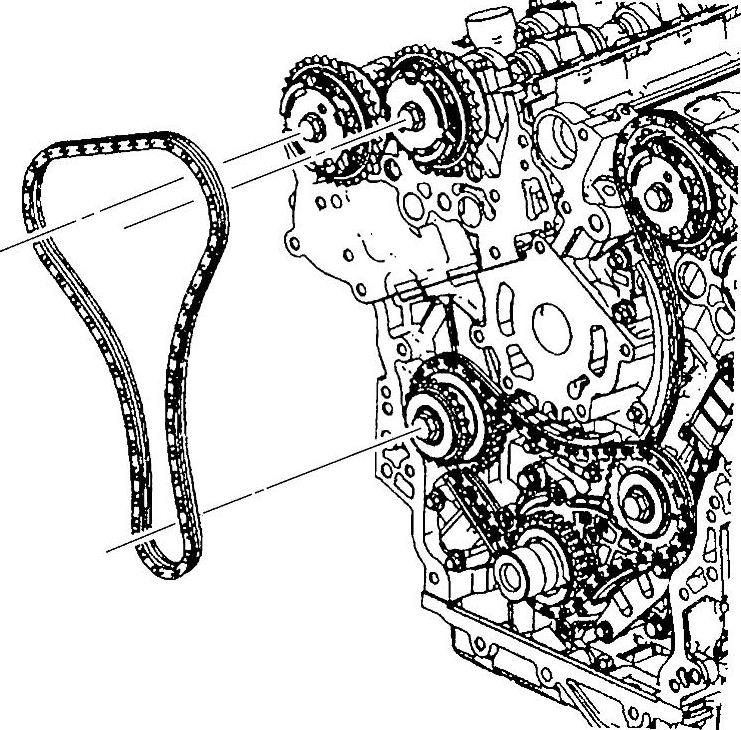

图20-40 安装右侧次级正时链条

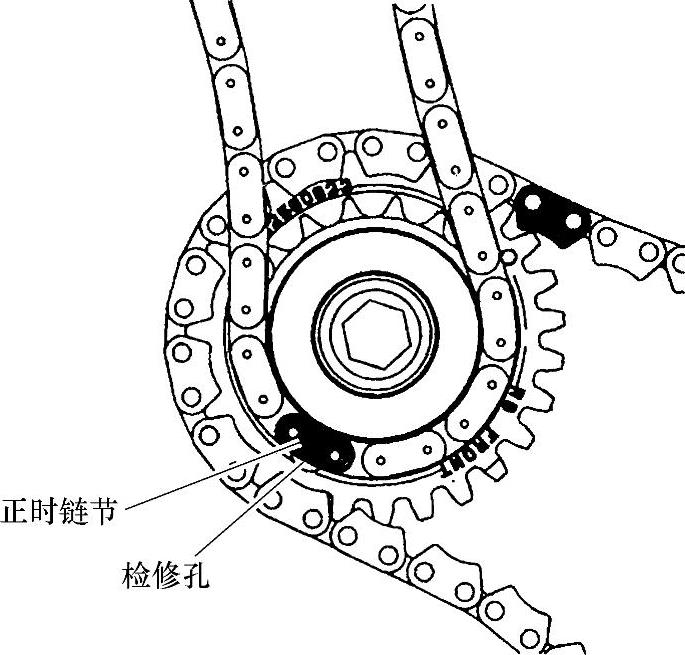

图20-41 正时链节对准检修孔

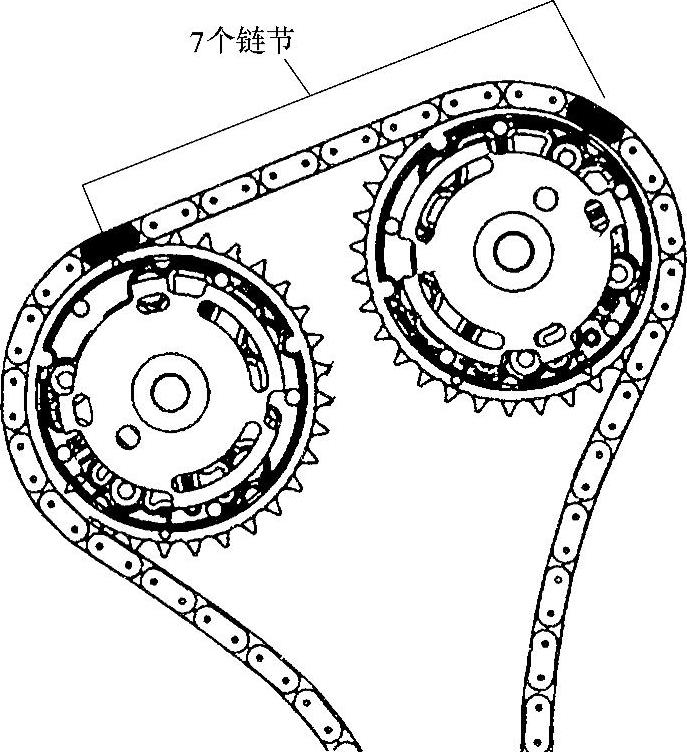

图20-42 正时链节之间有7节链节

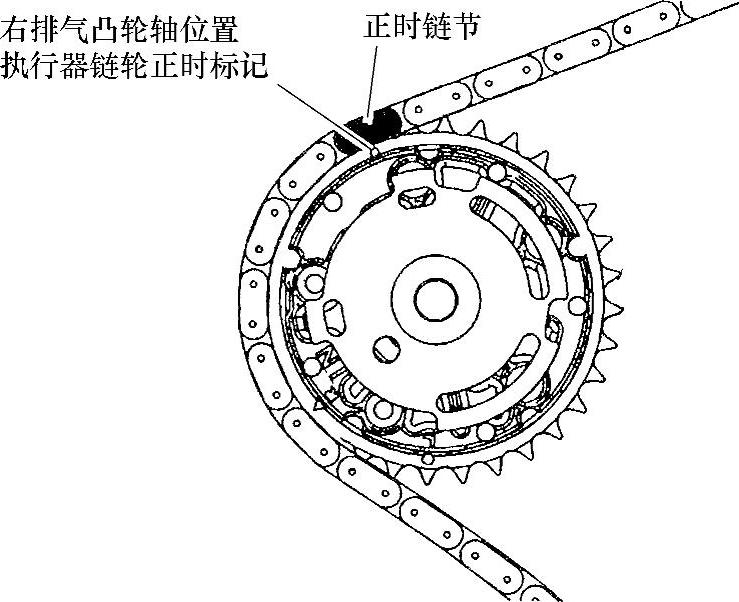

图20-4 3右排气凸轮轴位置执行器链轮上的三角形正时标记对准正时链节

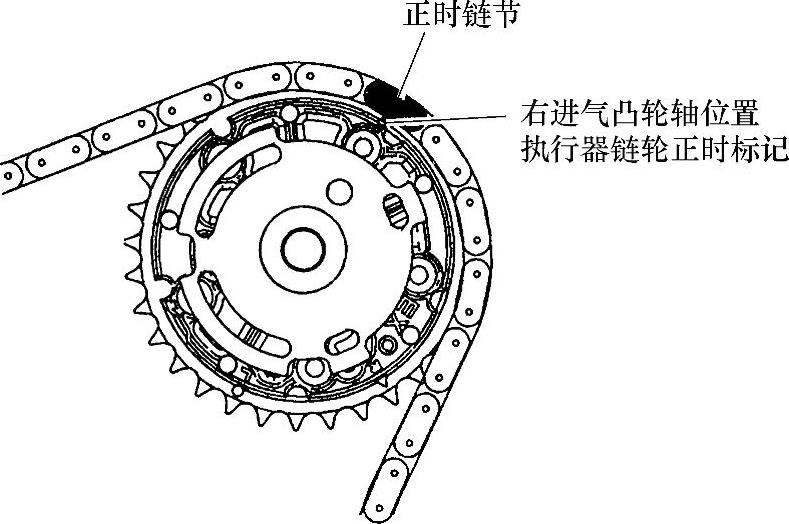

图20-44 右进气凸轮轴位置执行器链轮上的三角形正时标记对准正时链节

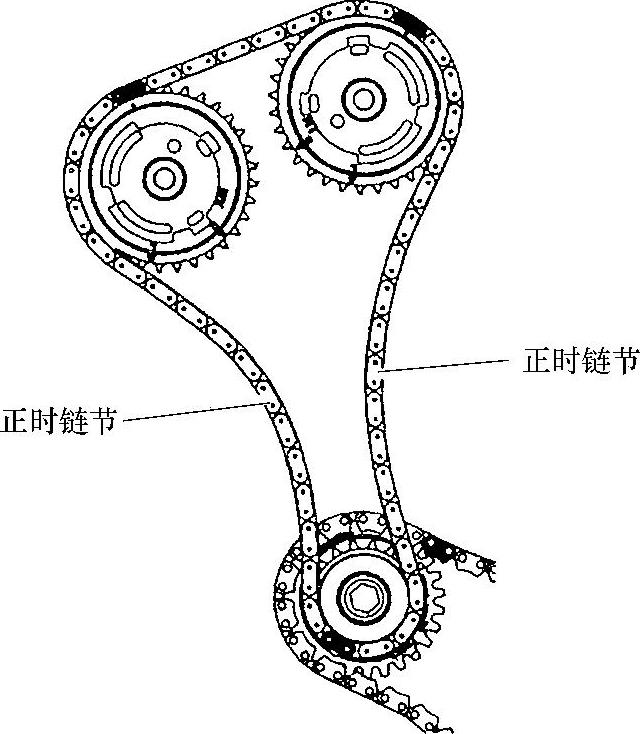

图20-45 两个正时链节之间应有18个链节
