SLS轿车3.6L发动机左侧次级正时链条安装

一、SLS轿车3.6L发动机左侧次级正时链条安装

1）把专用工具安装到左凸轮轴后部，如图20-25所示。

2）使曲轴链轮正时标记对准机油盖正时标记，如图20-26所示。

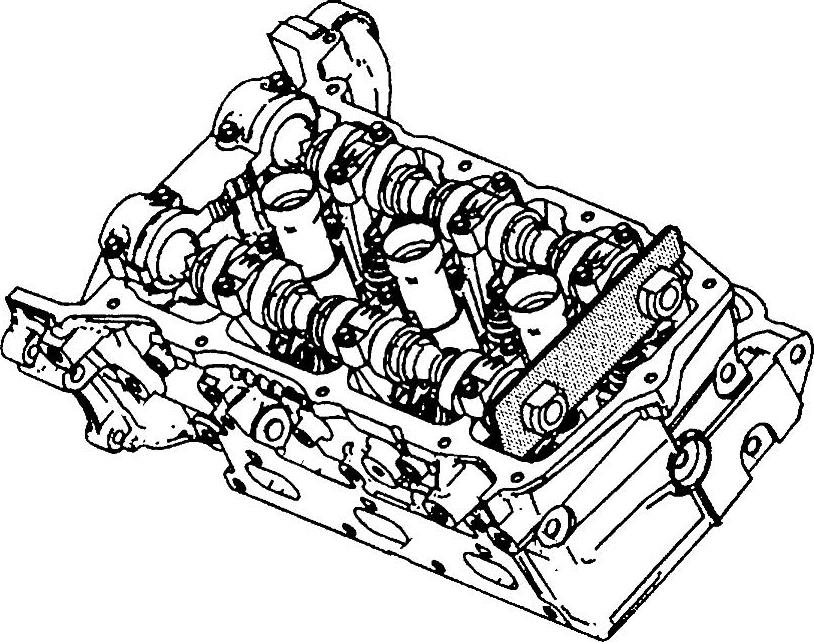

图20-25 安装专用工具

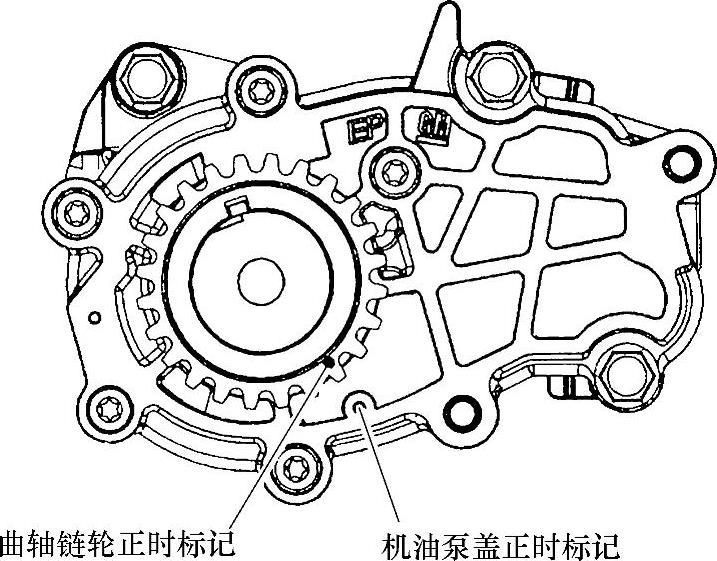

图20-26 曲轴链轮正时标记对准机油盖正时标记

3）安装左侧次级凸轮轴正时链条（图20-27）。

4）把左侧次级凸轮轴正时链条套在左凸轮轴中间传动链条惰轮的内侧链轮上，如图20-28所示，使正时链节对准左凸轮轴中间传动链条外侧链轮上的检修孔。

5）把次级凸轮轴正时链条套在两个左凸轮轴位置执行器链轮上。

6）确保凸轮轴位置执行器链轮上的正时链节之间有7个链节，如图20-29所示。

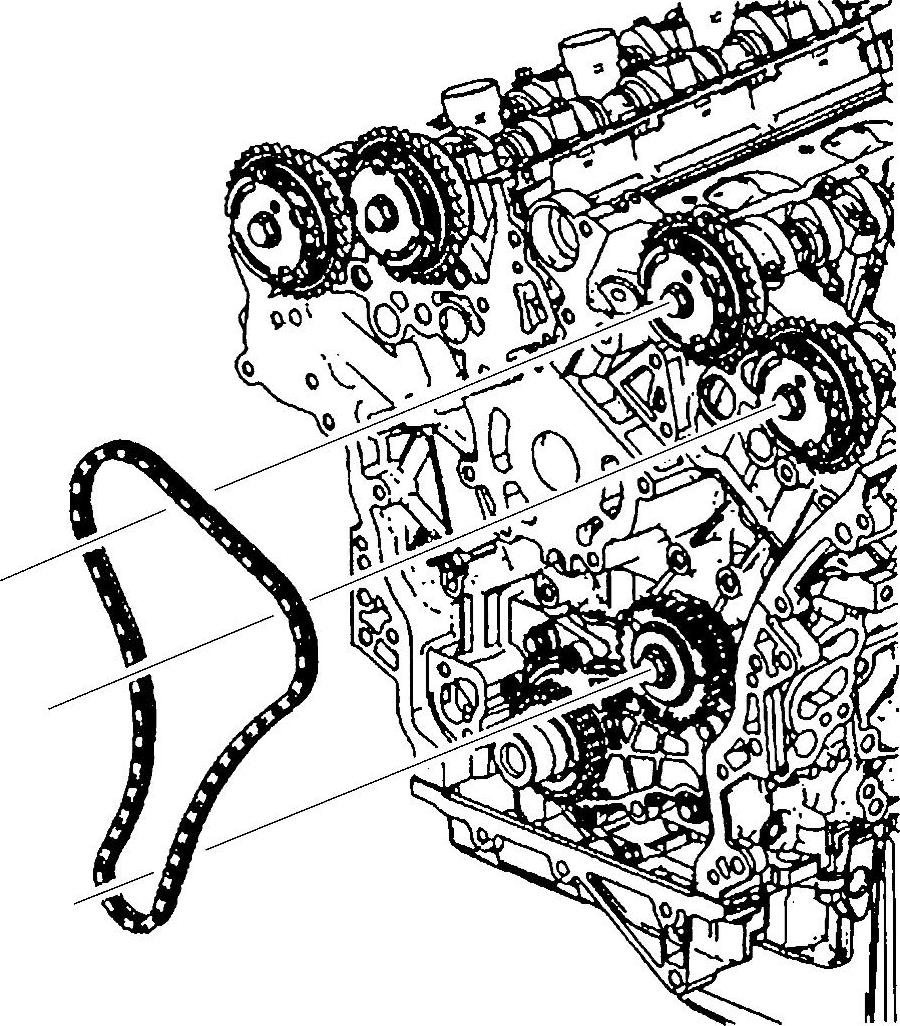

图20-27 左侧次级凸轮轴正时链条

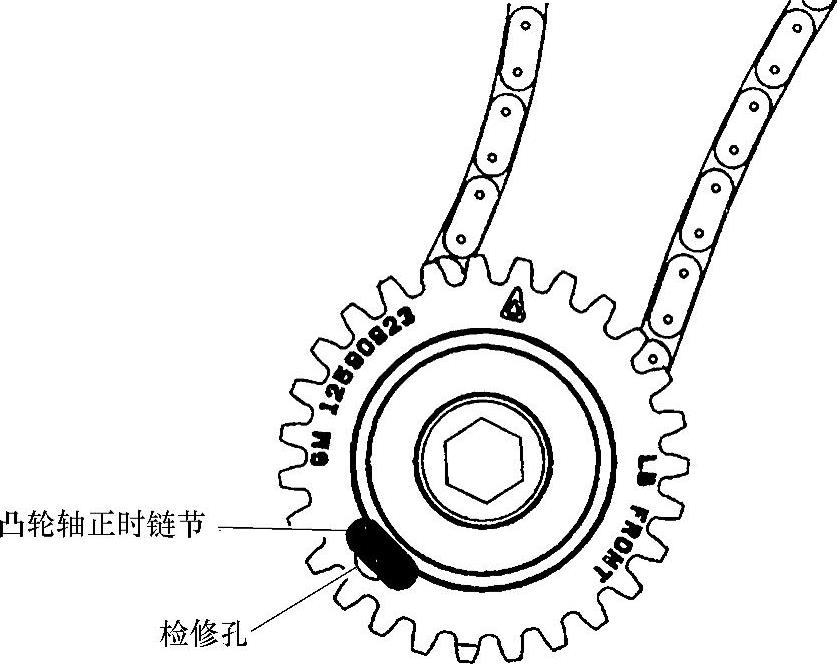

图20-28 正时链节对准检修孔

7）使左排气凸轮轴位置执行器链轮上的圆形正时标记对准凸轮轴正时链条的正时链节，如图20-30所示。

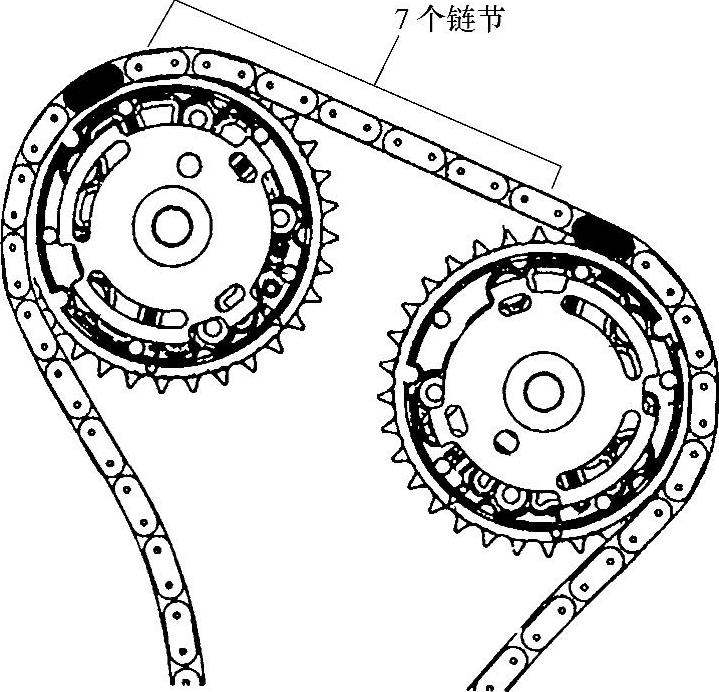

图20-29 凸轮轴位置执行器链轮上的正时链节之间有7个链节

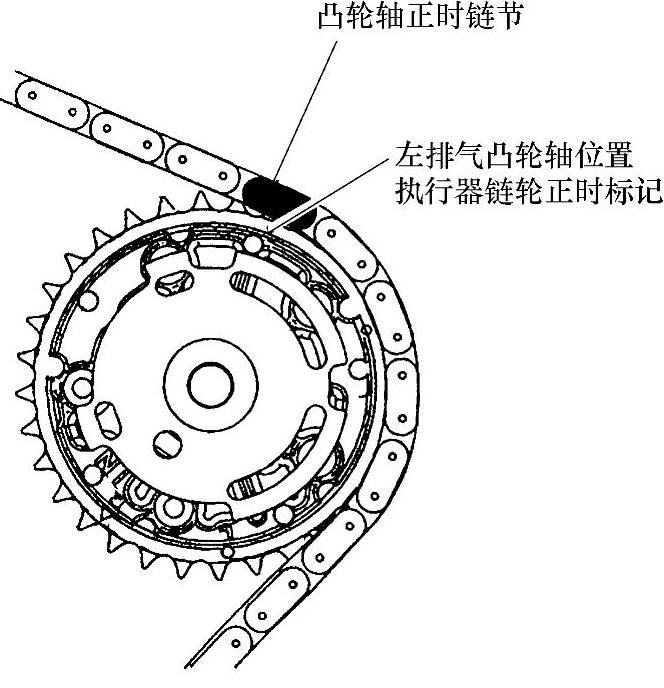

图20-30 左排气凸轮轴位置执行器链轮上的圆形正时标记对齐正时链节

8）使左进气凸轮轴位置执行器链轮上的圆形正时标记对准凸轮轴正时链条的正时链节，如图20-31所示。

9）按照图20-32所示，检查正时链节之间是否有18个链节。

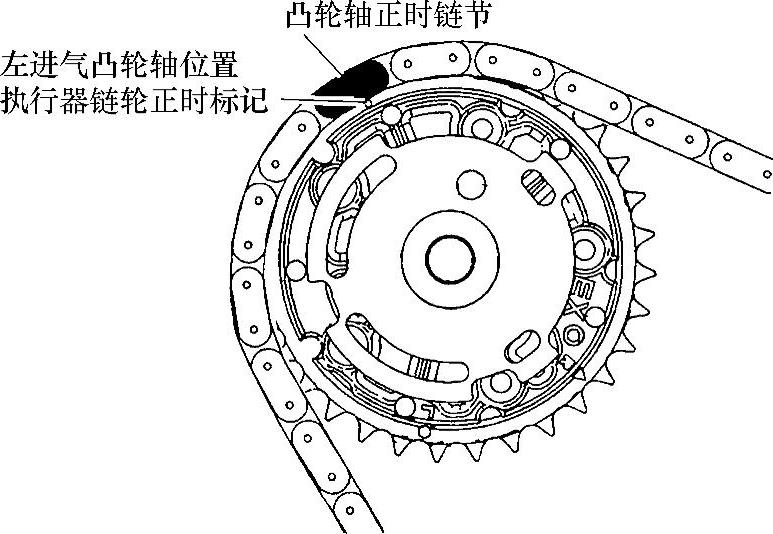

图20-31 左进气凸轮轴位置执行器链轮上的圆形正时标记对齐正时链节

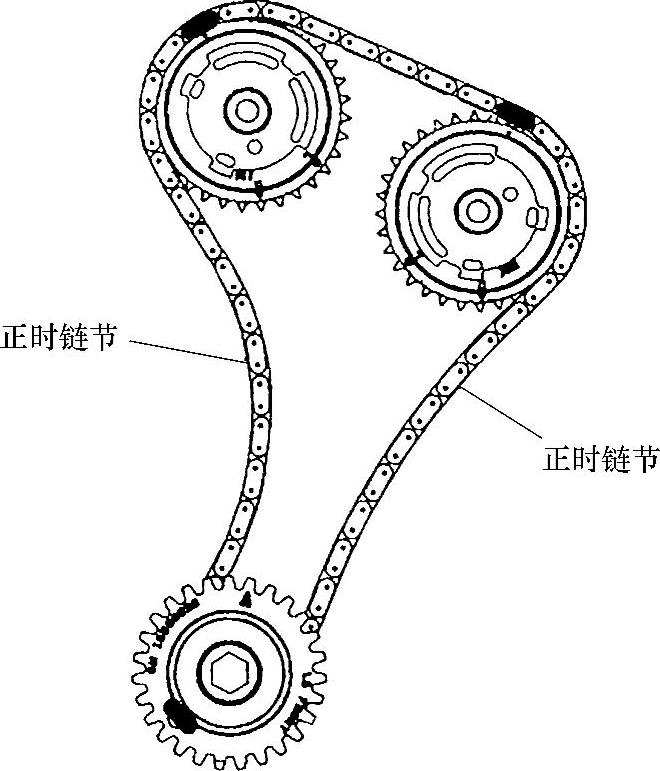

图20-32 检查两个正时链节之间的链节数量
