SLS轿车3.6L发动机主正时链条安装

二、SLS轿车3.6L发动机主正时链条安装

1）安装主正时链条，如图20-33所示。

2）把主正时链条套在凸轮轴中间传动惰轮的大链轮和曲轴链轮上，如图20-34所示。

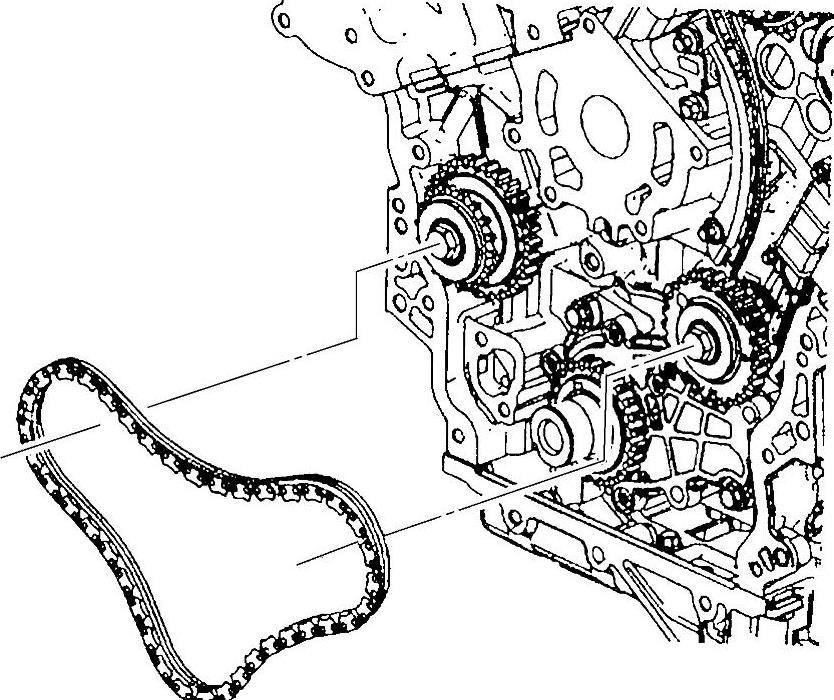

图20-33 安装主正时链条

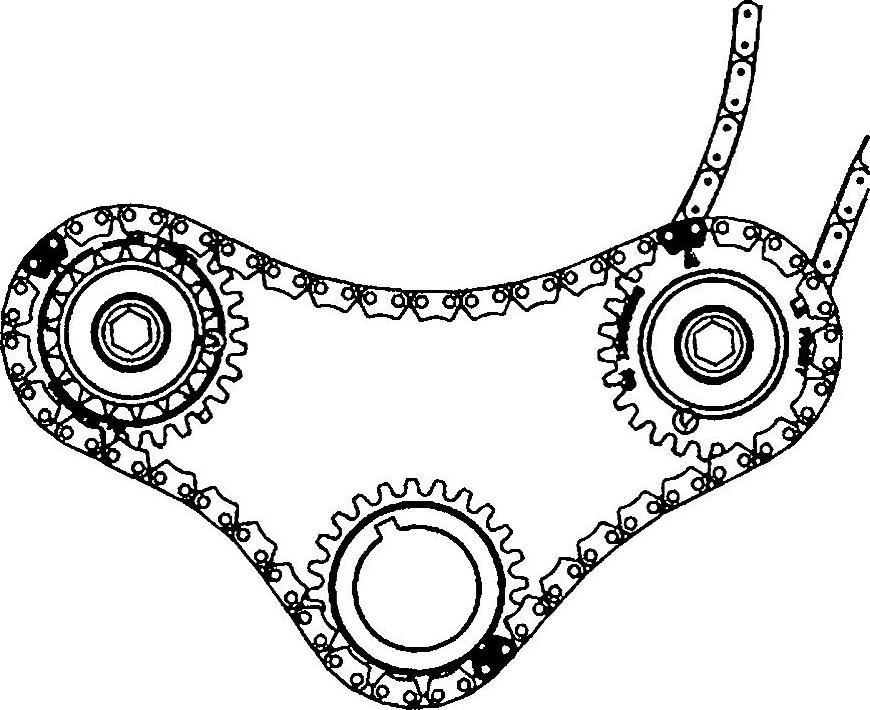

图20-34 把主正时链条套在凸轮轴中间传动惰轮的大链轮和曲轴链轮上

3）左凸轮轴中间传动链条惰轮的正时标记应对准正时链节，如图20-35所示。

4）右凸轮轴中间传动链条惰轮的正时标记应对准正时链节，如图20-36所示。

5）曲轴链轮正时标记应对准正时链条链节，如图20-37所示。(https://www.daowen.com)

6）确保各个正时标记均与相应正时链节对准，如图20-38所示。

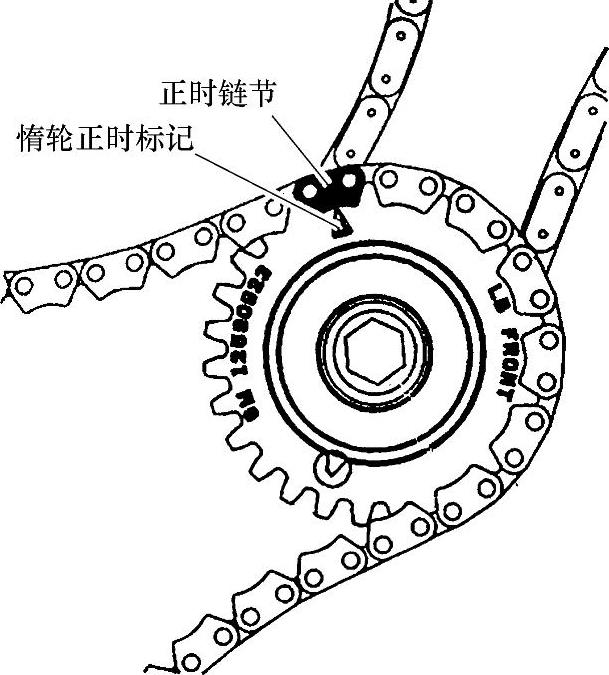

图20-35 左凸轮轴中间传动链条惰轮的正时标记对准正时链节

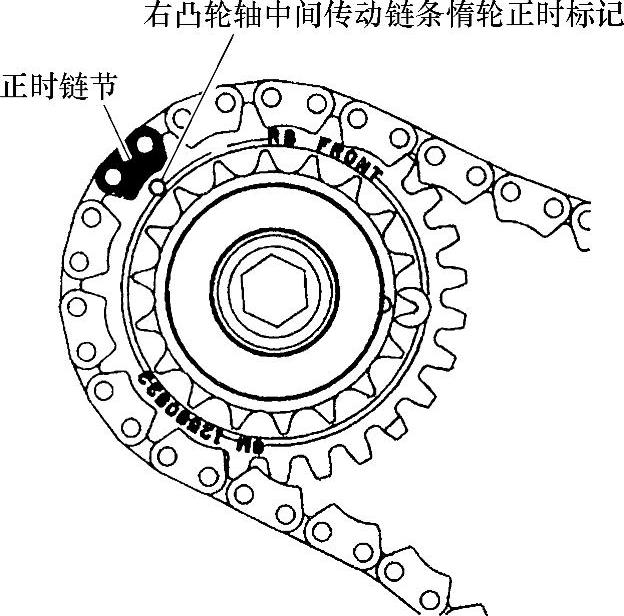

图20-36 右凸轮轴中间传动链条惰轮的正时标记对准正时链节

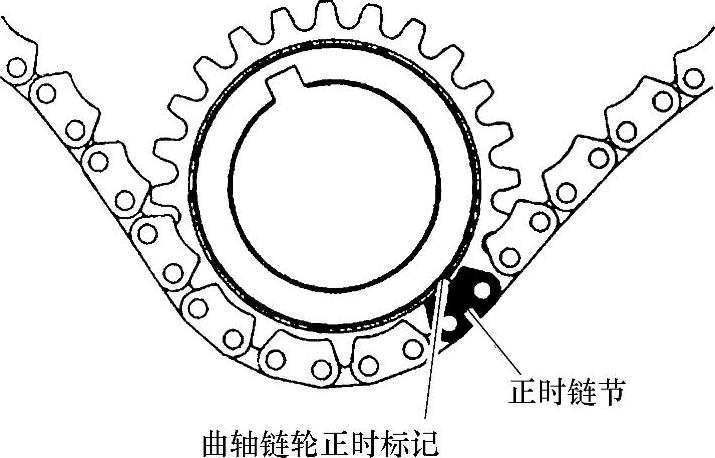

图20-37 曲轴链轮正时标记对准链节

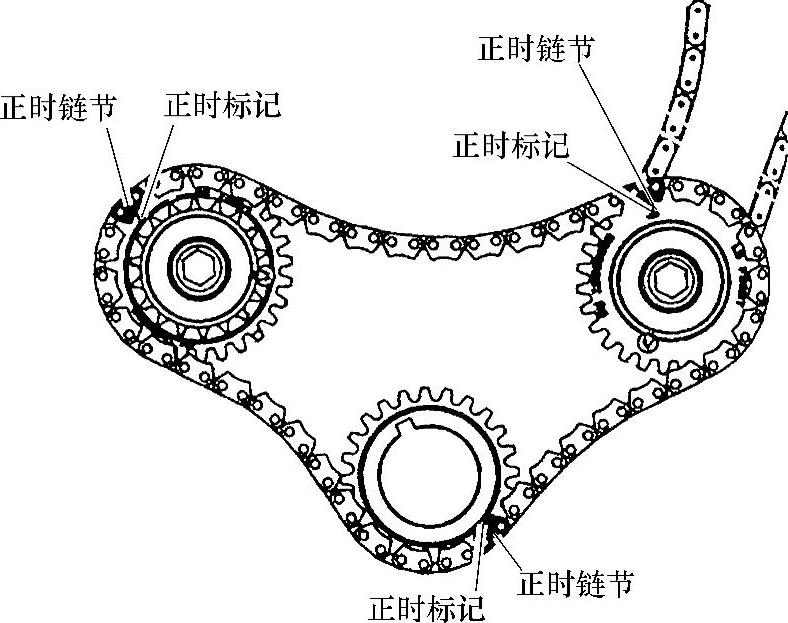

图20-38 确保各个正时标记均与相应正时链节对准
