FJCRUISER(FJ酷路泽)轿车1GR-FE发动机正时链条部件识别

一、FJ CRUISER(FJ酷路泽) 轿车1GR-FE发动机正时链条部件识别

正时链条部件识别见图22-1~图22-5。

图示(https://www.daowen.com)

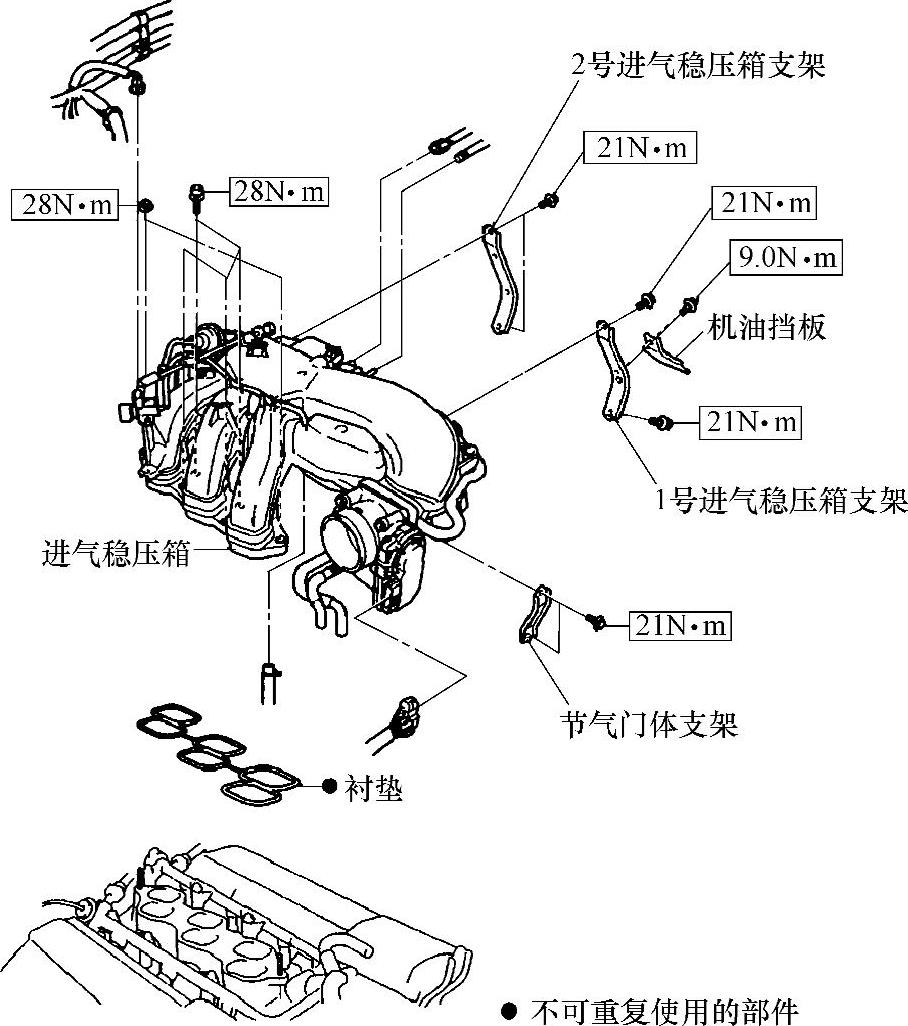

图22-1 正时链条部件识别(1/5)

图示

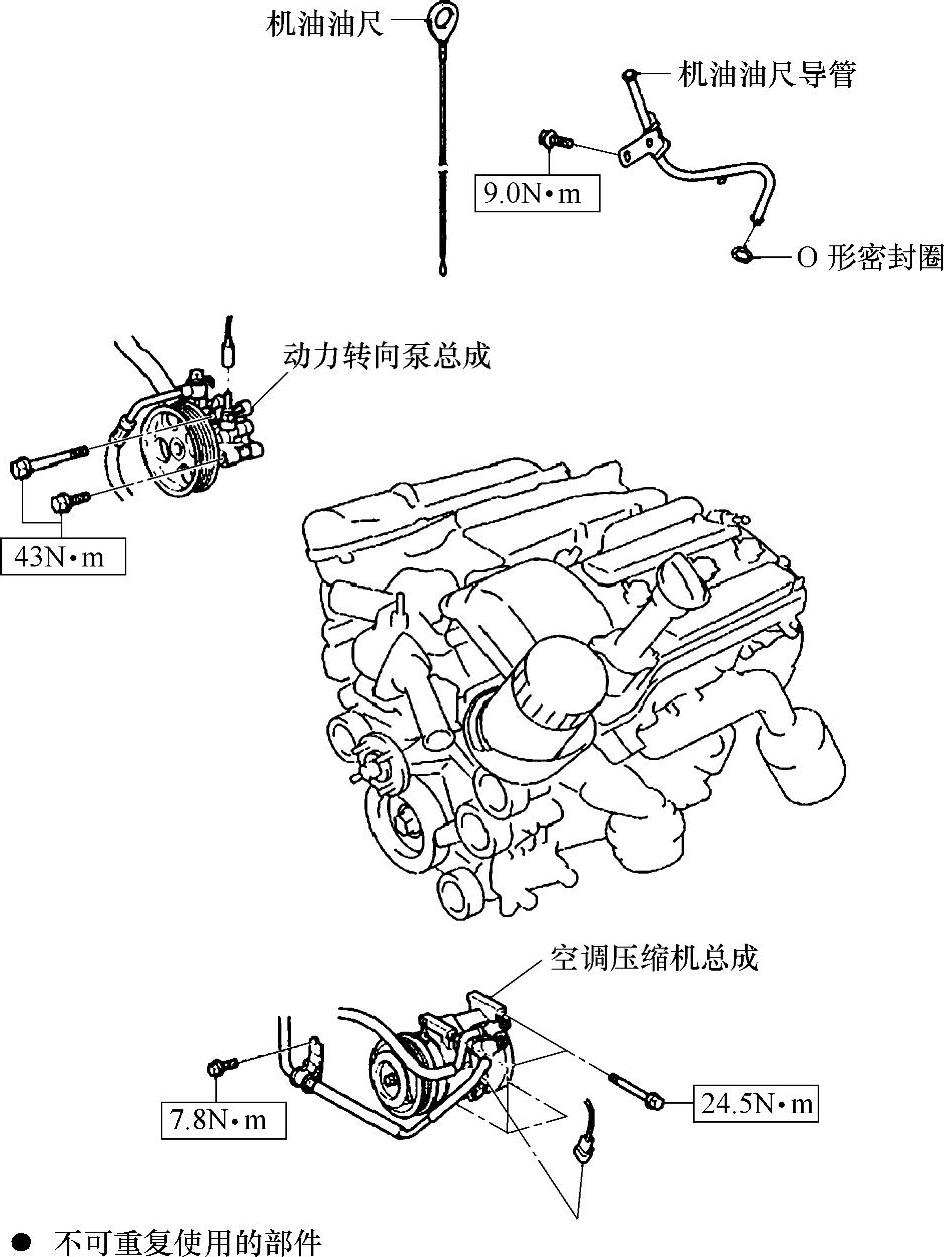

图22-2 正时链条部件识别(2/5)

图示

图22-3 正时链条部件识别(3/5)

图示

图22-4 正时链条部件识别(4/5)
