FJCRUISER(FJ酷路泽)轿车1GR-FE发动机正时链条安装步骤

三、FJ CRUISER(FJ酷路泽) 轿车1GR-FE发动机正时链条安装步骤

1)安装正时链条张紧器滑块。

2)安装1号正时链条张紧器总成:

①按照图22-24所示,沿顺时针方向转动止动片,推压张紧器柱塞。

②沿逆时针转动止动片,按照图22-24所示在张紧器和止动片上的孔中插入一根直径3.5mm的直杆,将止动片固定到位。

③安装正时链条张紧器并将螺栓紧固至10N·m。

3)安装正时链条:

①按照图22-25所示,对齐凸轮轴各个正时标记。

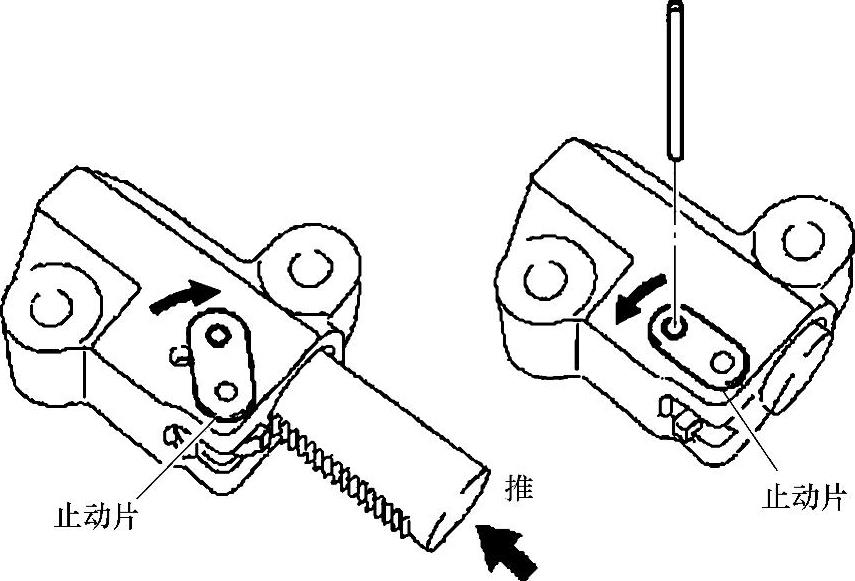

图22-24 推压柱塞,固定止动片

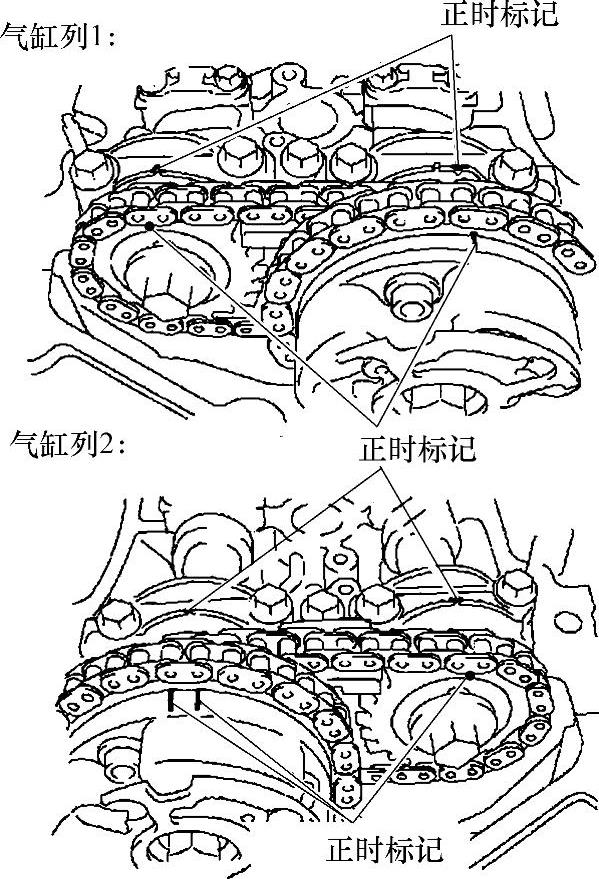

图22-25 对齐凸轮轴正时标记

②用曲轴带轮固定螺栓,沿顺时针方向转动曲轴,使曲轴设定键与气缸体上的正时线对齐,从而使1缸设置到压缩行程上止点位置,如图22-26所示。

③按照图22-27所示,将正时链条上的黄色标记链节与曲轴正时标记对齐。

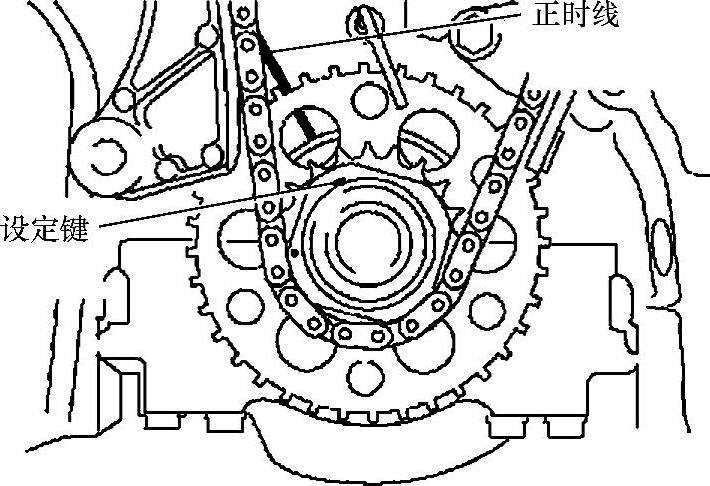

图22-26 曲轴设定键与气缸体上的正时线对齐

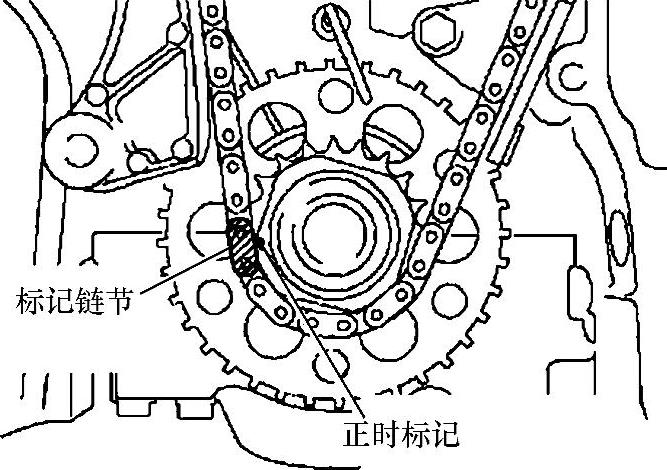

图22-27 黄色标记链节与曲轴正时标记对齐

④按照图22-28所示,把橙色的正时链节与凸轮轴齿轮上的正时标记对齐。

4)安装2号正时链条减振器。

5)安装惰轮链轮:

①在1号惰轮齿轮轴承的转动面涂抹一层发动机机油。

②安装1号和2号惰轮齿轮轴承,使1号惰轮齿轮轴承上的定位销与气缸体上的定位销槽对齐,如图22-29所示。

③用10mm的六角扳手,把2号惰轮齿轮轴承紧固到60N·m。

④从正时链条张紧器上把插入的直杆拆下。

6)安装正时齿轮箱或正时链条箱油封。

7)安装正时链条:

①把旧的密封材料清除干净。

②按照图22-30所示,把新的O形密封圈安装到气缸列2的气缸盖上。


图22-28 橙色的正时链节与凸轮轴齿轮上的正时标记对齐

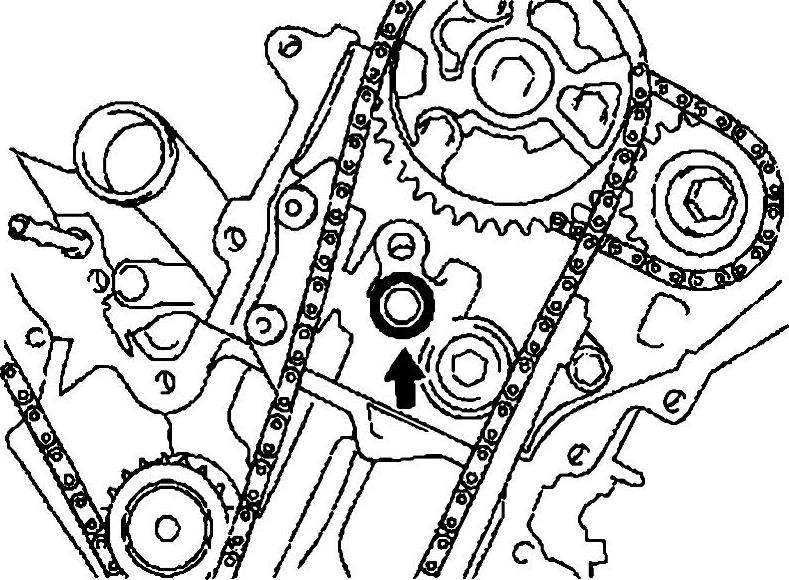

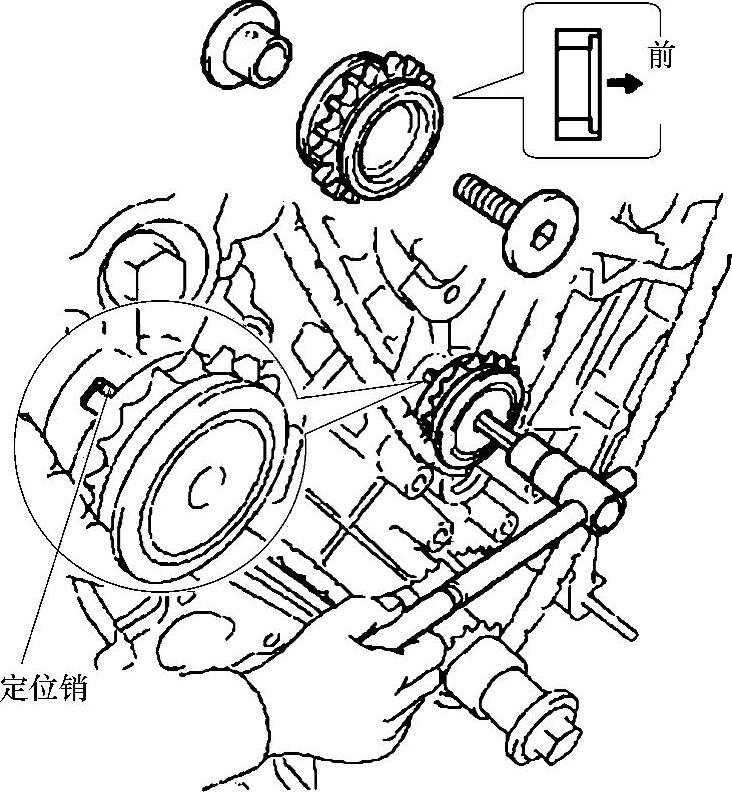

图22-29 定位销与气缸体上的定位销槽对齐

③按照图22-31所示,在图中所示的4个位置涂抹密封材料。


图22-30 安装O形密封圈


图22-31 密封材料施加位置

④如图22-32所示,把密封材料涂抹到图中所示的位置,图中A处不要涂抹密封材料。水泵部件涂抹的密封材料应选用丰田公司1207B密封剂;其他部分的密封材料可选用丰田公司1282B密封剂。涂抹密封剂后3min内要安装上正时链罩,正时链罩的紧固螺栓和螺母也要在15min内紧固完毕。

⑤按照图22-33所示,把机油泵驱动转子上的键槽与曲轴正时齿轮上的矩形部分对齐,将正时链罩安装到位。

⑥按照图22-34,安装正时链罩的24个螺栓和2个螺母。


图22-32 密封剂施加位置

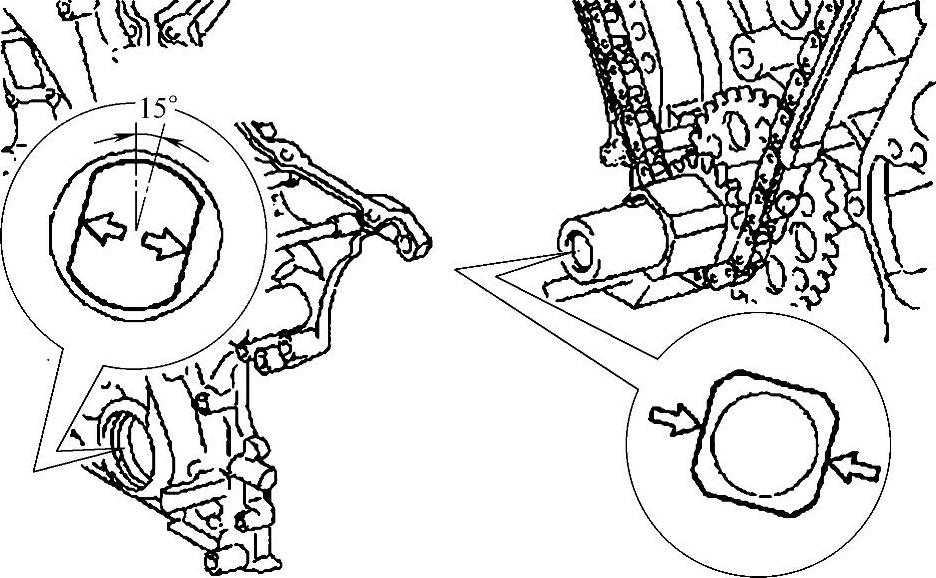

图22-33 机油泵驱动转子上的键槽与曲轴正时齿轮上的矩形部分对齐

8)安装左侧气缸盖罩。

9)安装右侧气缸盖罩。

10)安装冷却液进液管。

11)安装气门可变正时传感器。

12)安装凸轮轴正时控制阀总成。

13)按照点火线圈总成。

14)安装进气稳压箱。

15)安装2号稳压箱支架。

16)安装1号稳压箱支架。

17)安装机油挡板。

18)安装节气门体支架。

19)安装空气滤清器总成。

20)安装油底壳:

①把旧的密封材料清除干净。

②按照图22-35所示,在机油泵上安装新的O形密封圈。

③按照图22-36所示,涂抹丰田密封剂1207B。涂抹密封胶后3min内应安装油底壳,15min内应将油底壳的螺栓紧固完毕。

④按照图22-37所示,安装油底壳固定螺栓和螺母。

⑤按照图22-38所示,安装飞轮壳。

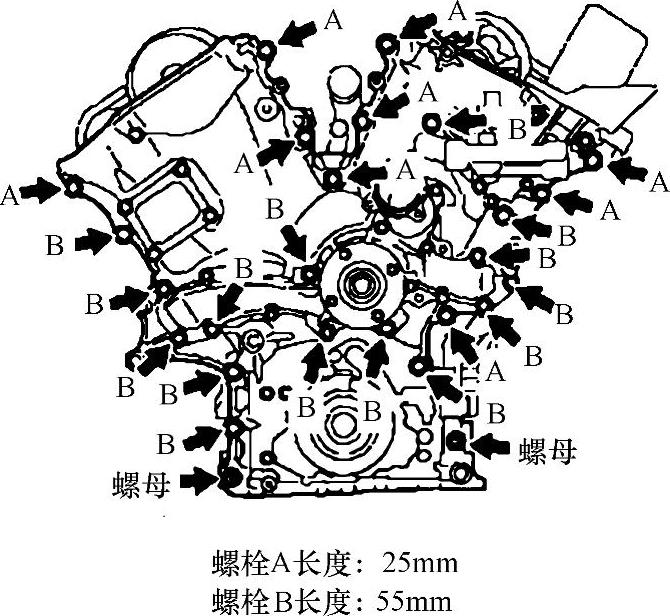

图22-34 安装正时链罩的螺栓和螺母

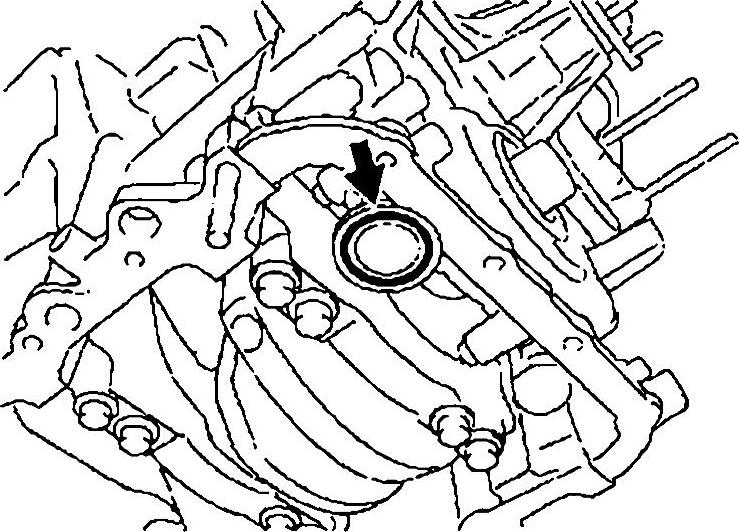

图22-35 安装新的O形密封圈

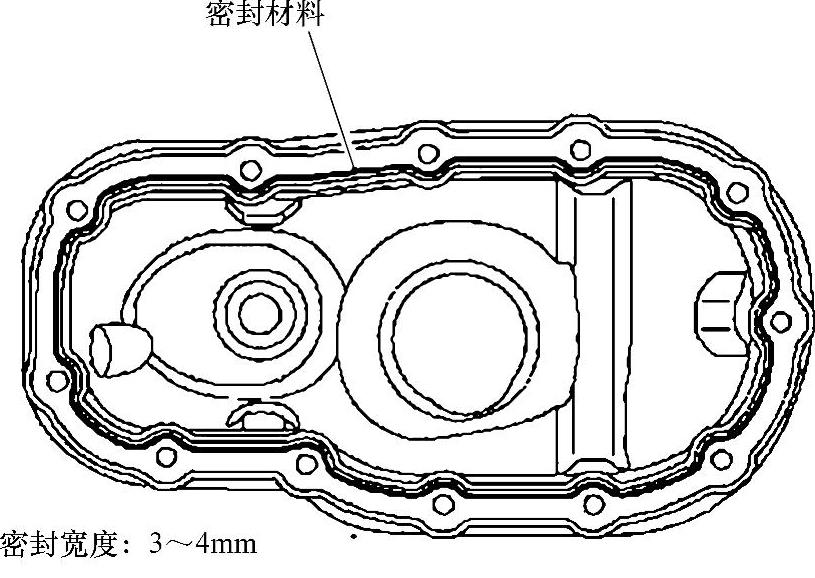

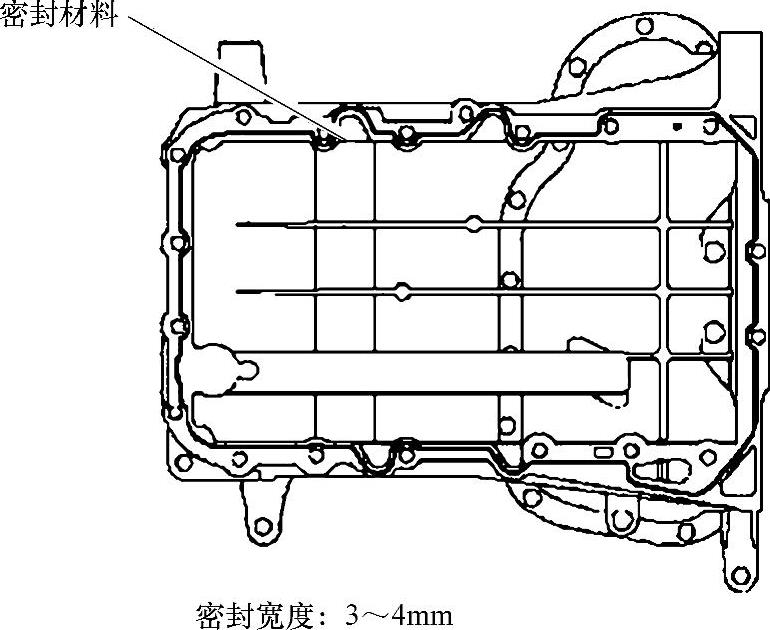

图22-36 涂抹密封剂

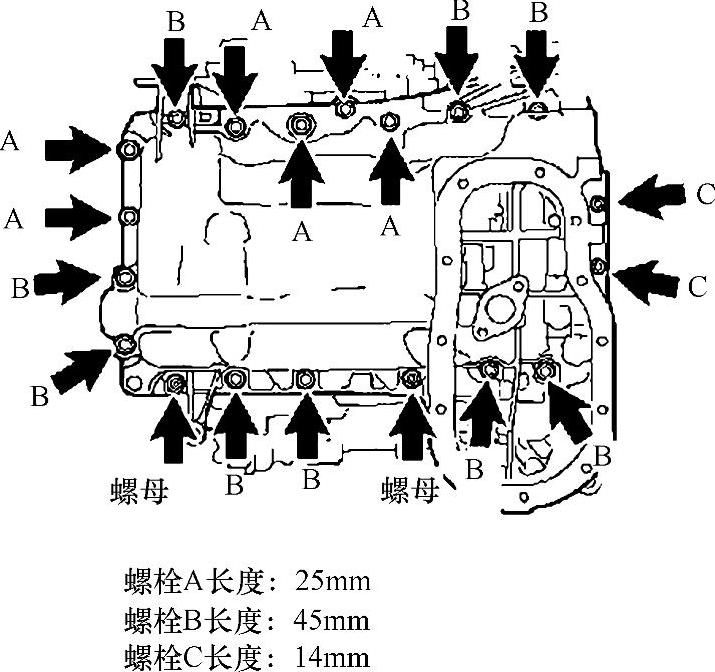

图22-37 安装油底壳固定螺栓和螺母

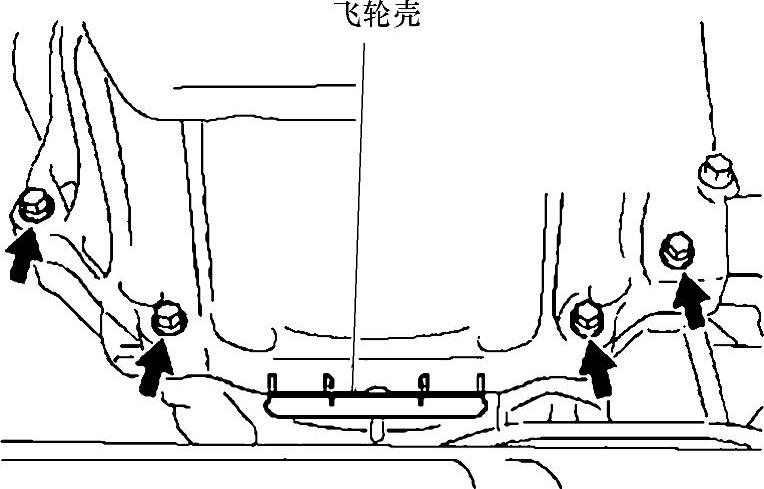

图22-38 安装飞轮壳

21)按照图22-39所示,安装机油过滤器。

22)安装2号油底壳:

①把旧有的密封材料清除干净。

②按照图22-40所示,涂抹丰田密封剂1207B。涂抹密封胶后3min内应安装油底壳,15min内应将油底壳的螺栓紧固完毕。


图22-39 安装机油过滤器


图22-40 涂抹密封剂

③按照图22-41所示,安装2号油底壳上的螺栓和螺母,螺栓紧固力矩为9N·m。螺母紧固力矩为10N·m。

23)按照图22-42所示,用专用工具(SST)安装曲轴带轮。螺栓紧固力矩为250N·m。


图22-41 安装2号油底壳上的螺栓和螺母

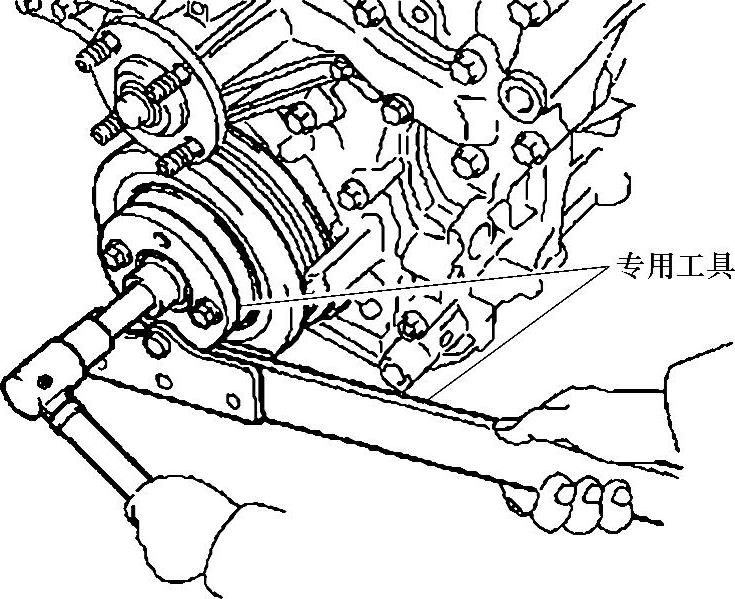

图22-42 用专用工具(SST)安装曲轴带轮

24)按照图22-43所示,安装1号惰轮(1号惰轮上标有“DOUBLE”字母)。螺栓紧固力矩为39N·m。

25)按照图22-44所示,安装2号惰轮,螺栓紧固力矩为54N·m。

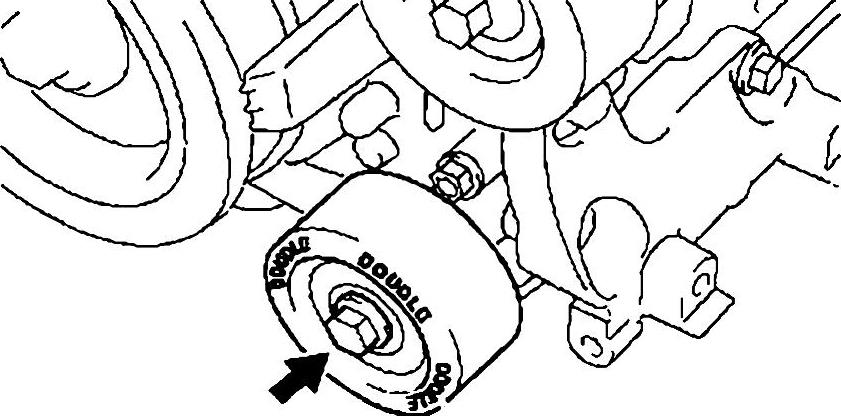

图22-43 安装1号惰轮


图22-44 安装2号惰轮

26)按照图22-45所示,安装动力转向泵总成,螺栓紧固力矩为43N·m,然后连接动力转向压力开关接头。

27)安装机油油尺导管(图22-46):

①在机油油尺导管上安装好新的O形密封圈。

②在O形密封圈上涂抹一层发动机机油。

③把机油油尺导管的一端推入油底壳导管孔内。

④紧固导管螺栓至9N·m。

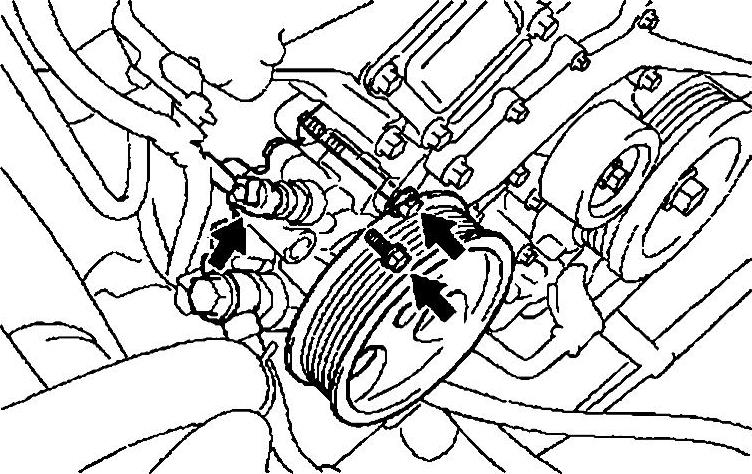

图22-45 安装动力转向泵

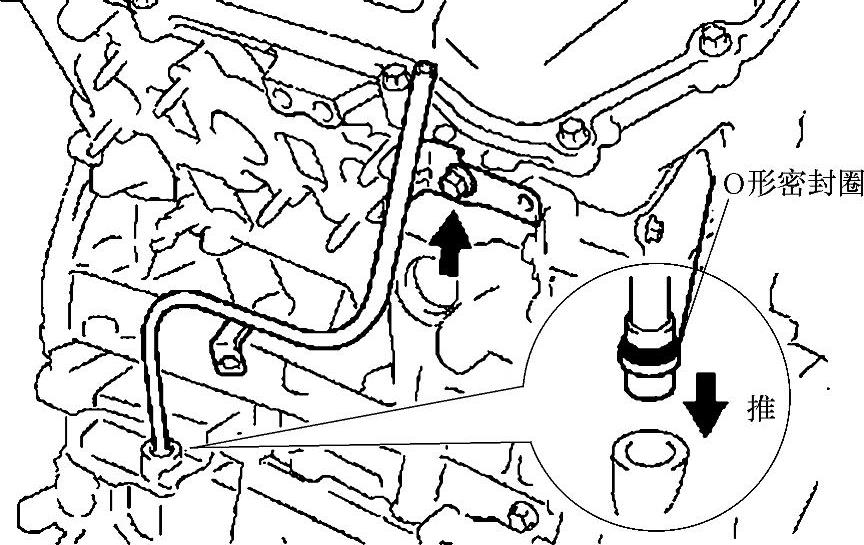

图22-46 安装机油油尺导管

28)按照图22-47所示,安装发动机传动带张紧器。图中A处的螺栓应换用新螺栓。位置A处的螺栓长度为70mm,其余位置的螺栓长度为33mm。先把位置A和E处的螺栓紧固至36N·m,然后再把位置B、C、D处的螺栓紧固至36N·m。

29)安装空气压缩机总成。

30)安装发电机总成。

31)安装风扇。

32)安装前分动器托架总成(4轮驱动车型)。

33)安装动力转向油路。

34)安装蓄电池。

35)添加发动机冷却液。

36)添加发动机机油。

37)添加动力转向油液。

38)检查各系统是否有油液或冷却液泄漏。

39)检查前轮定位,必要时予以调节。

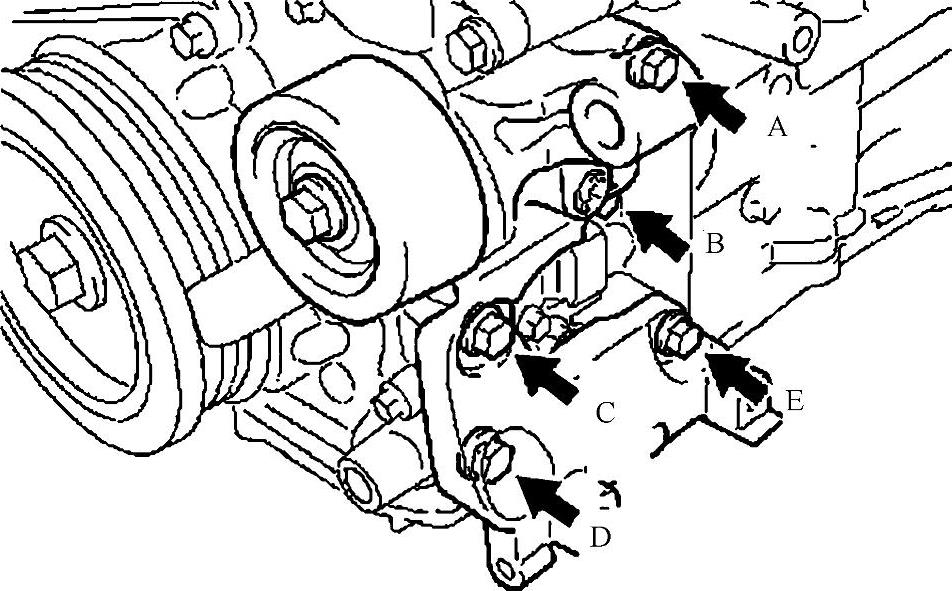

图22-47 安装发动机传动带张紧器
