ACURARL轿车J35A8（3.5L V6）发动机正时带拆装
1.正时带拆卸
1）拆卸右侧挡泥板。

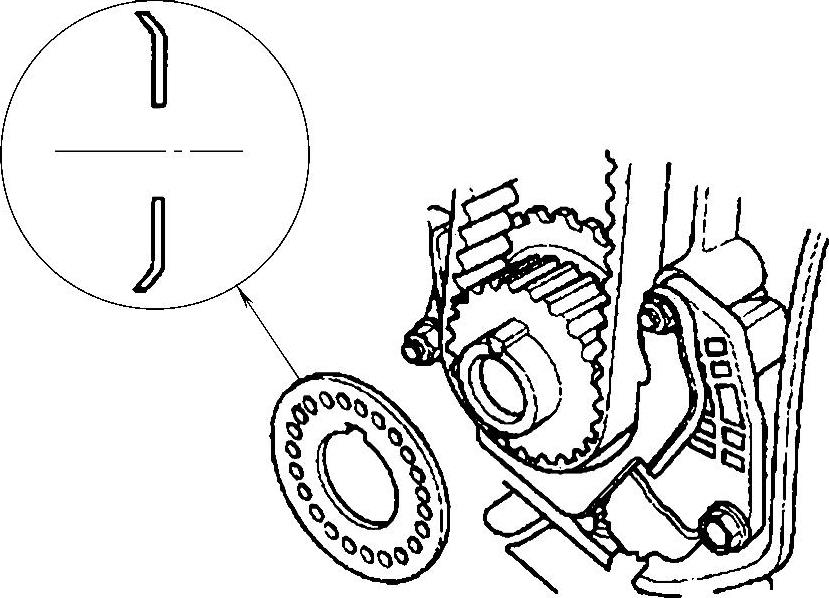

2）转动曲轴，使白色标记A与指针B对齐（图23-1）。

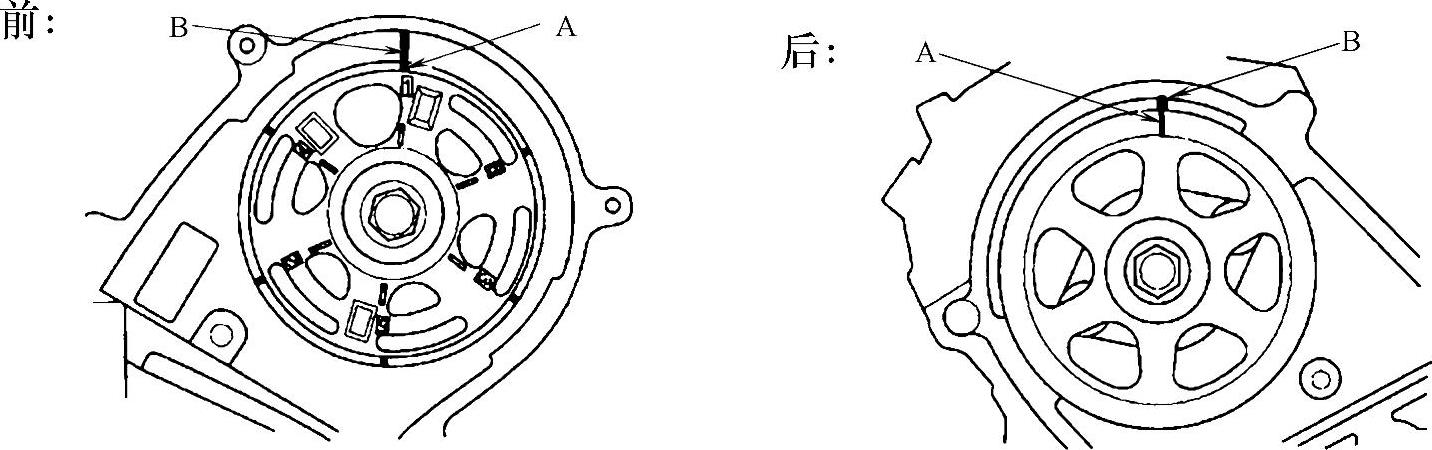

3）检查凸轮轴带轮上的1缸上止点标记A是否与正时带前罩上的指针B对齐（图23-2）。

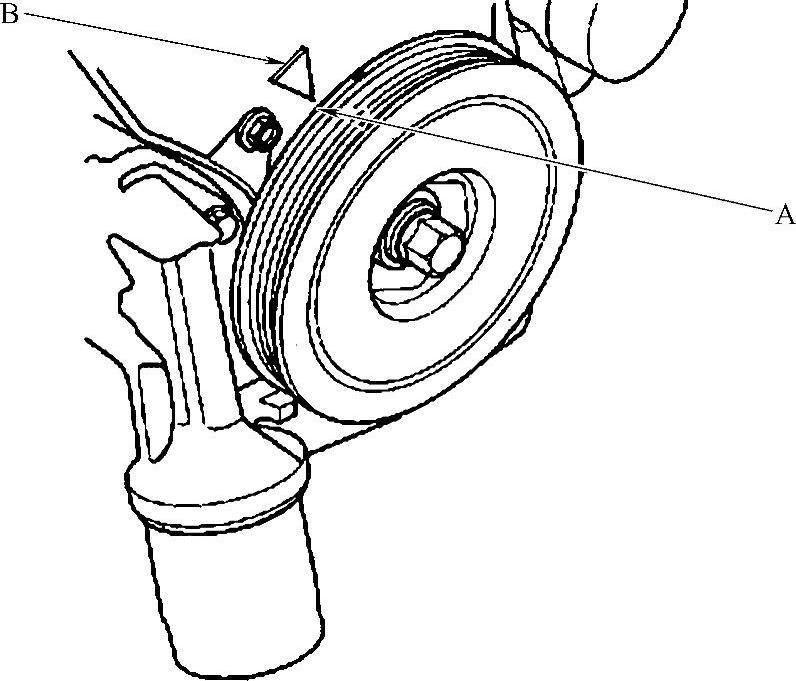

图23-1 白色标记A与指针B对齐

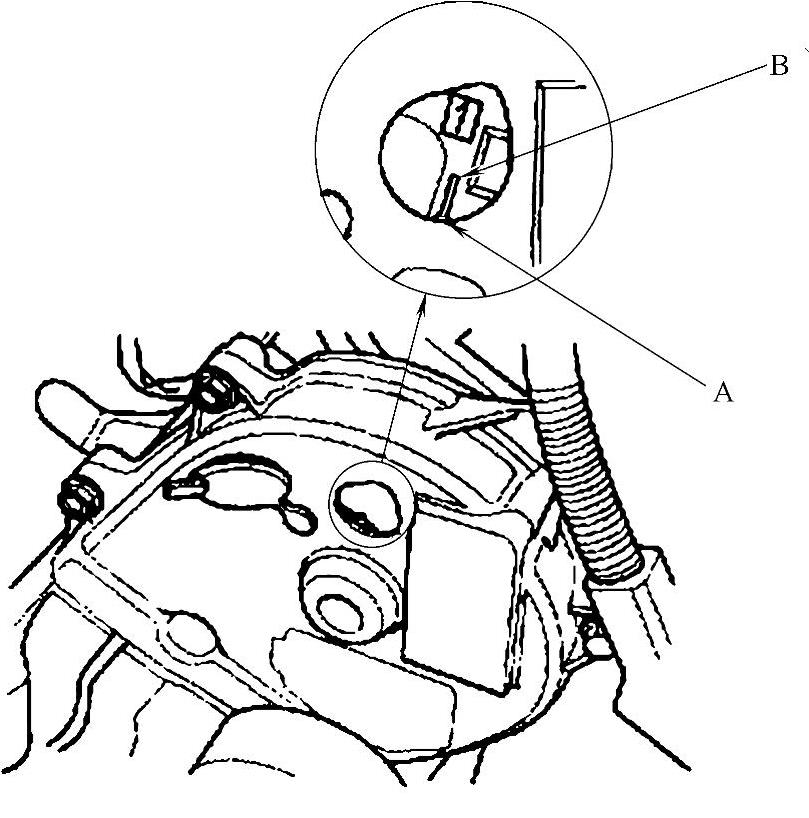

图23-2 上止点标记A与指针B对齐
4）拆卸右前车轮。

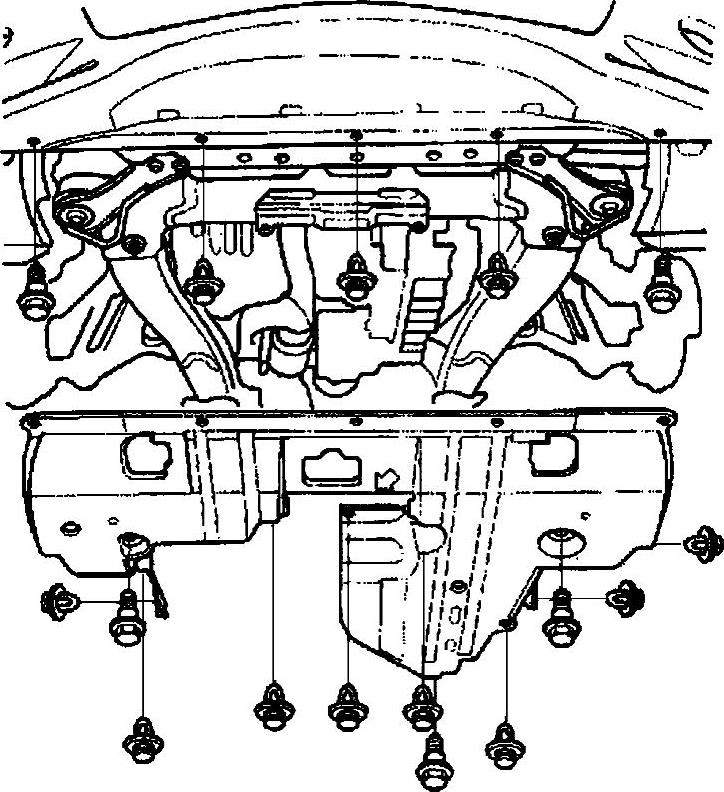

5）拆卸挡泥板（图23-3）。
6）拆卸传动带。
7）拆卸传动带自动张紧器。
8）在油底壳处垫上木块，然后用千斤顶把发动机撑起。

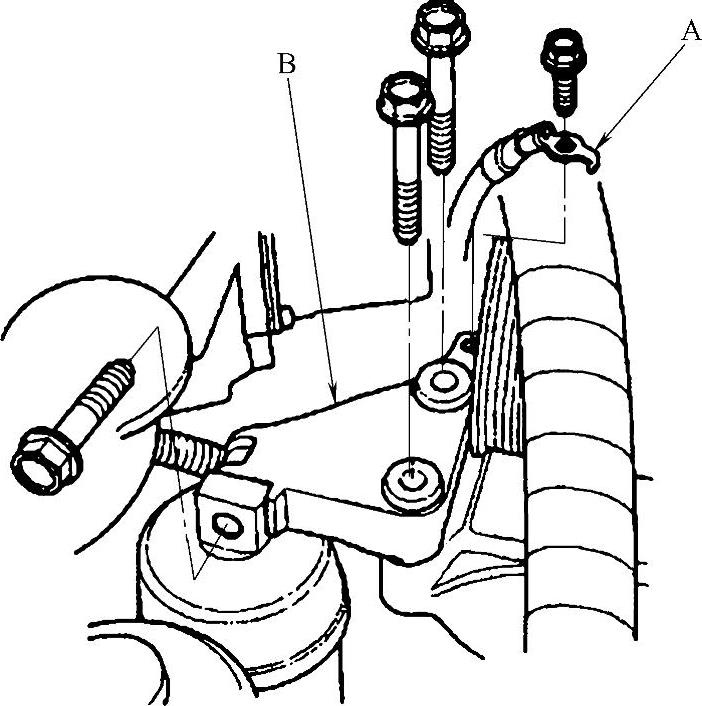

9）把接地线A从发动机支架B上拆下（图23-4）。
图23-3 拆卸挡泥板
图23-4 从发动机支架B上拆下接地线A
10）拆卸正时带前部上盖A和后部上盖B（图23-5）。

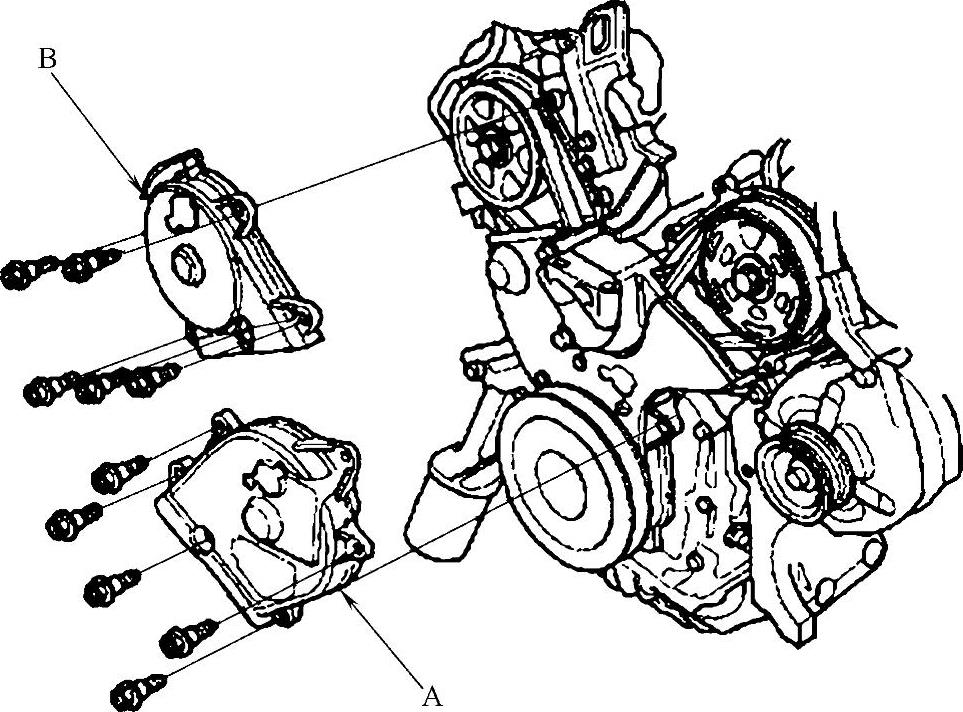

图23-5 正时带前部上盖A和后部上盖B
11）拆卸曲轴带轮。

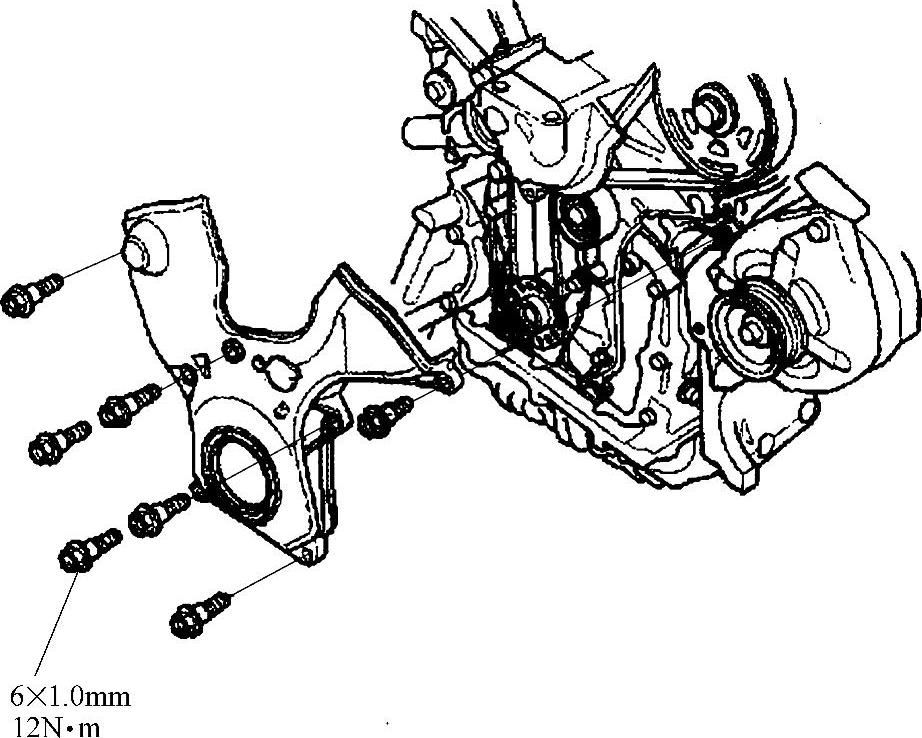

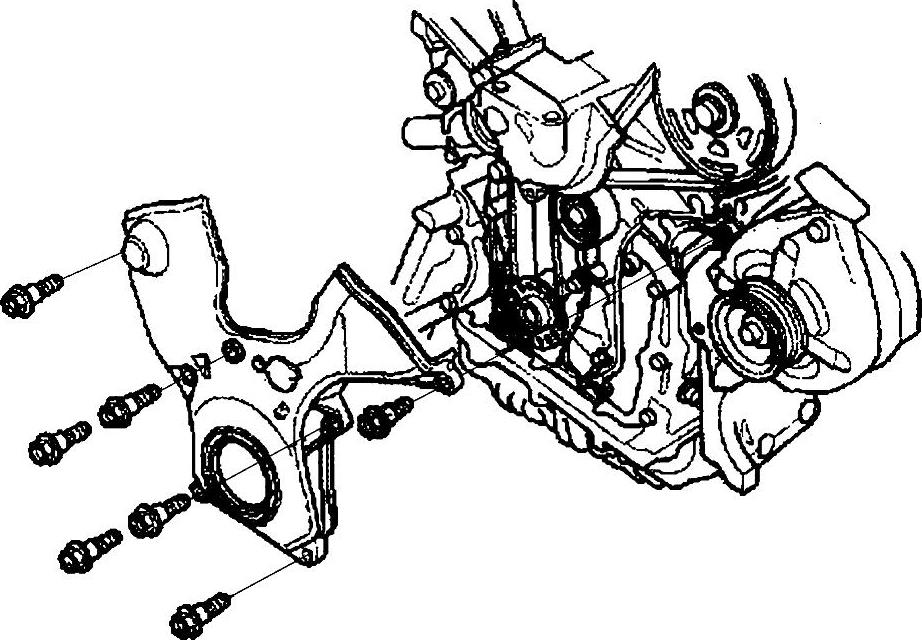

12）拆卸下盖（图23-6）。
13）按照图23-7所示，找一只从蓄电池支架上拆下的螺栓，把螺栓的一端打磨成尖头。
图23-6 拆卸下盖
图23-7 将螺栓打磨成尖头

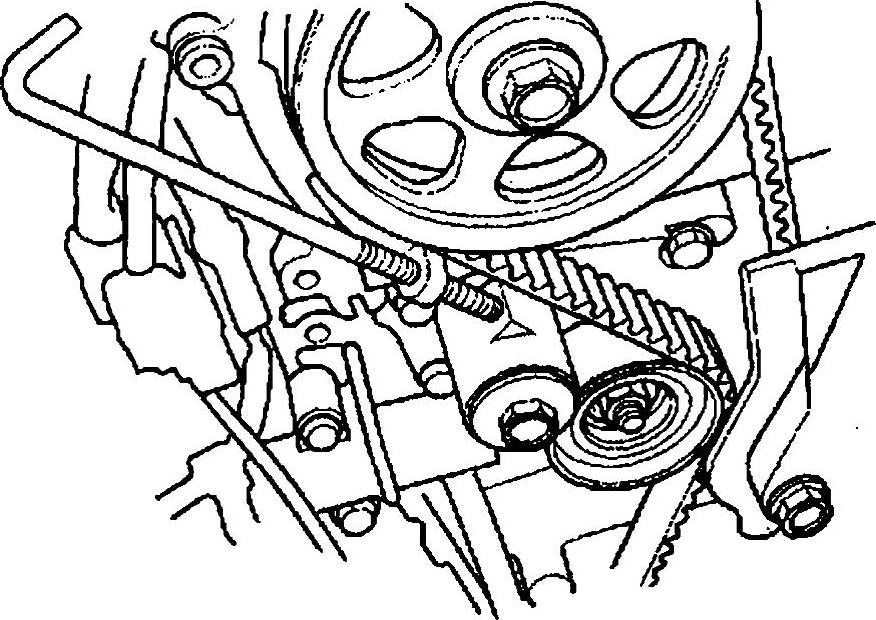

14）按照图23-8所示，用打磨好的螺栓把正时带调节器固定好，并用手把螺栓拧紧。
15）按照图23-9所示，拆卸发动机支架。
图23-8 用螺栓固定正时带调节器

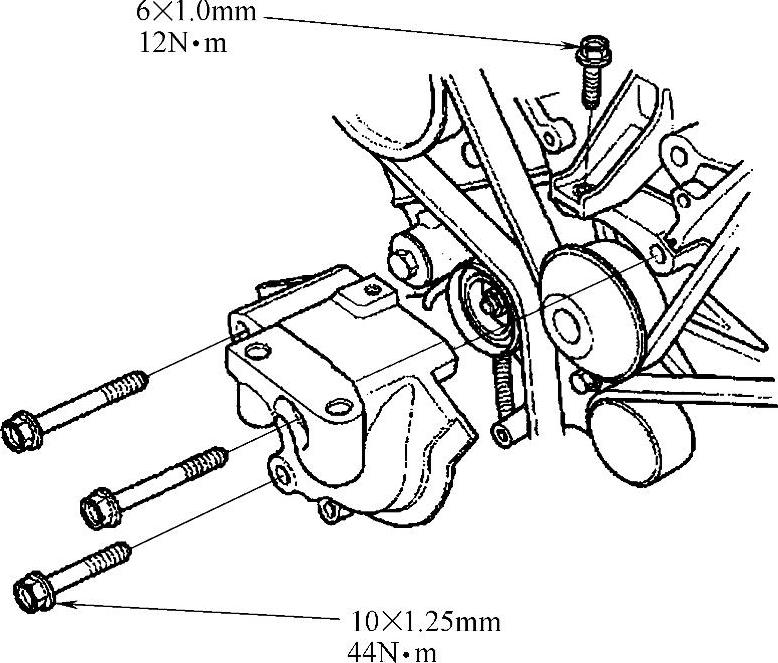

图23-9 拆卸发动机支架
16）按照图23-10所示，拆卸惰轮螺栓A和惰轮B，然后拆下正时带。惰轮螺栓是一次性使用的，因此拆下惰轮螺栓后即可废弃不用。
2.正时带安装
1）把正时带轮、正时带导板以及正时带上盖和下盖擦拭干净。

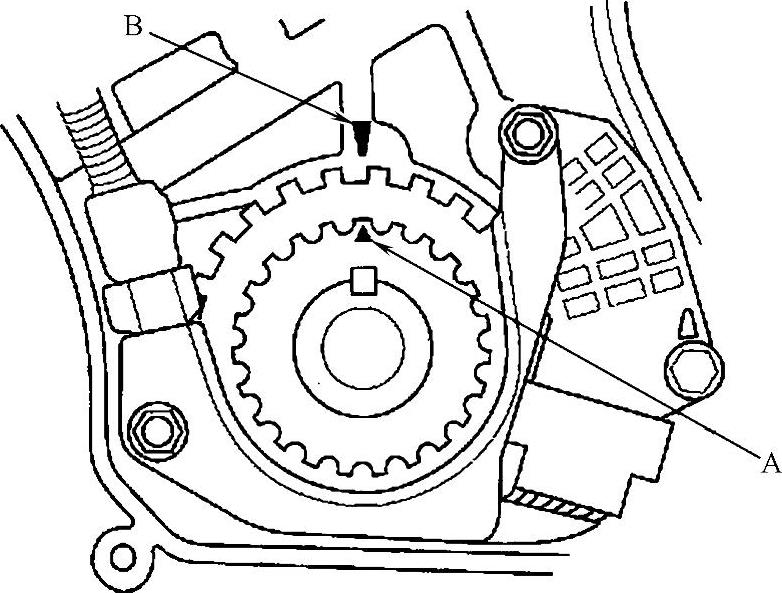

2）按照图23-11所示，转动正时带驱动轮，使驱动轮上的标记A与机油盘上的指针B对齐。
3）按照图23-12所示，把凸轮轴带轮上的标记A对准后盖上的指针B，使凸轮轴带轮设置到上止点位置。

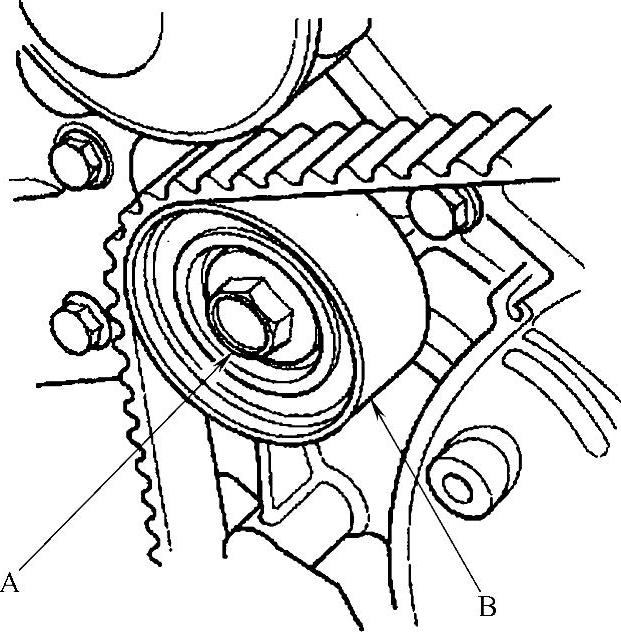

图23-10 拆卸惰轮螺栓A和惰轮B
图23-11 驱动轮标记A与指针B对齐
图23-12 凸轮轴带轮标记A对准后盖指针B
4）用新的惰轮螺栓把惰轮安装好（先不要把螺栓拧紧），使惰轮能够移动但不会脱落。

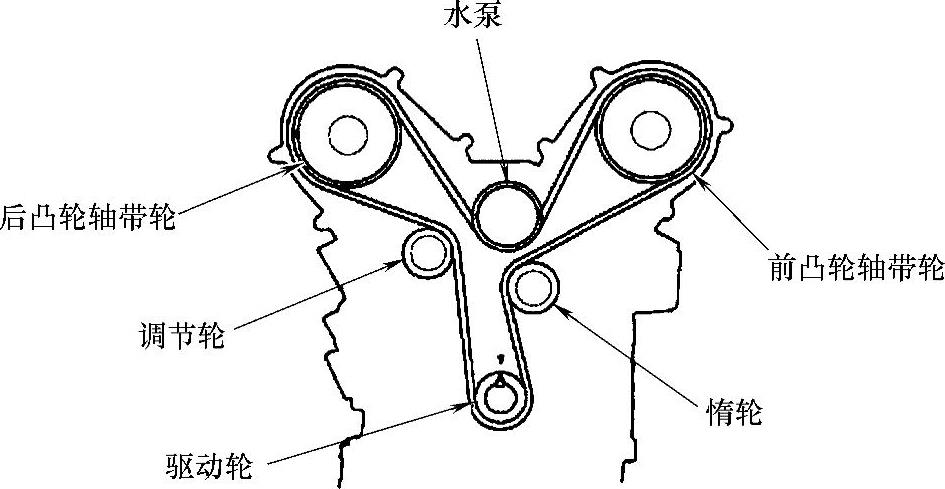

5）按照图23-13所示，从驱动轮开始，沿逆时针方向安装正时带。
图23-13 安装正时带
6）把惰轮螺栓紧固至44N·m。
7）按照图23-14所示，从后盖上把固定正时带调节器的螺栓取下。
图23-14 取下螺栓
8）按照图23-15所示，安装发动机支架螺栓。
9）按照图23-16所示，安装正时带导盘。
图23-15 安装发动机支架螺栓
图23-16 安装正时带导盘
10）按照图23-17所示，安装下盖。
图23-17 安装下盖
11）安装曲轴带轮。

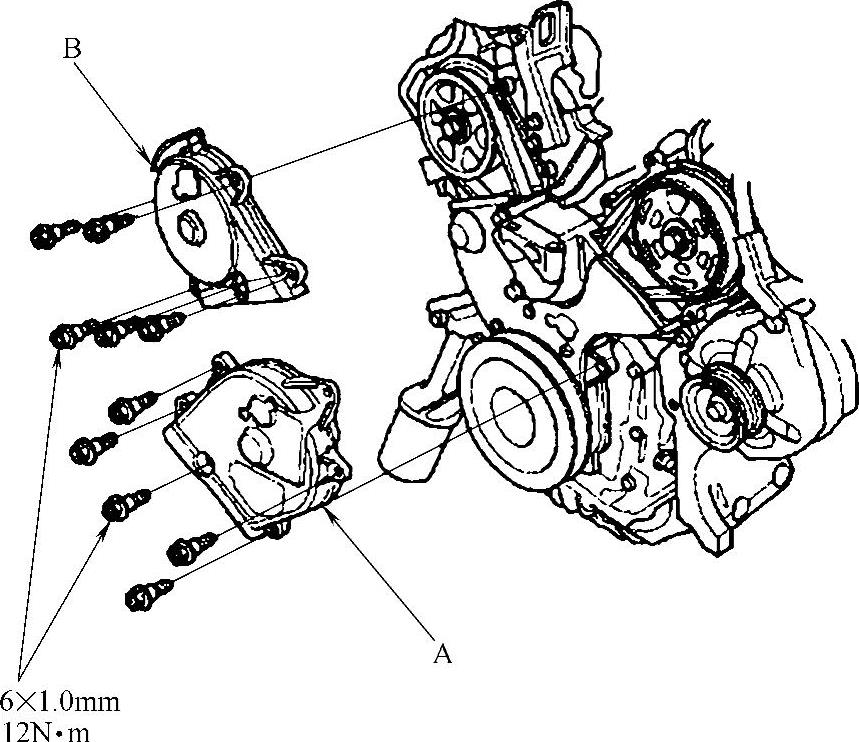

12）按照图23-18所示，安装前部上盖A和后部上盖B。
图23-18 安装前部上盖A和后部上盖B
13）顺时针转动曲轴带轮5～6圈，使正时带在曲轴带轮上就位。

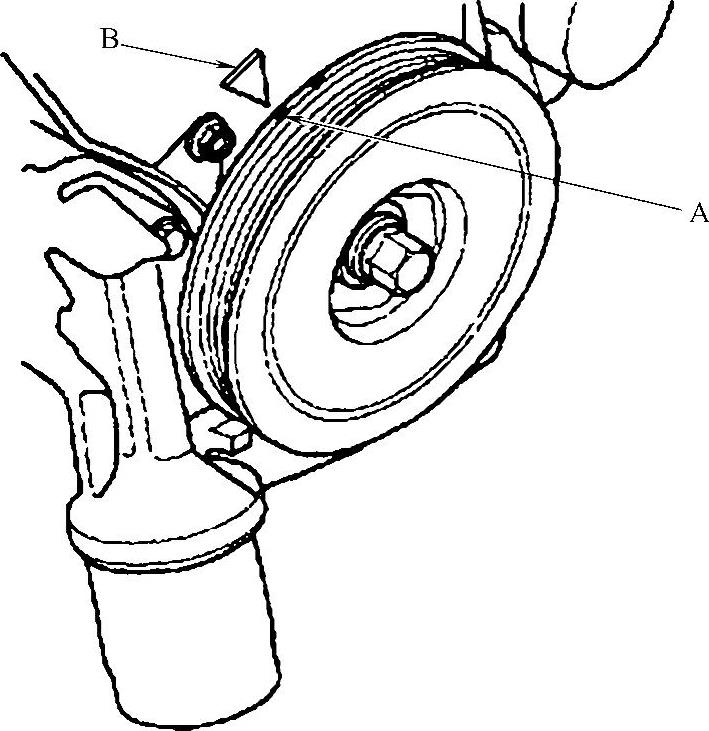

14）按照图23-19所示，转动曲轴带轮，使白色的标记A与指针B对齐。
15）检查凸轮轴带轮上的标记，确认标记设置在上止点位置。
16）安装发动机侧支架A，并按照图中的顺序紧固螺栓（图23-20）。
17）安装接地线B（图23-20）。
图23-19 白色标记A与指针B对齐

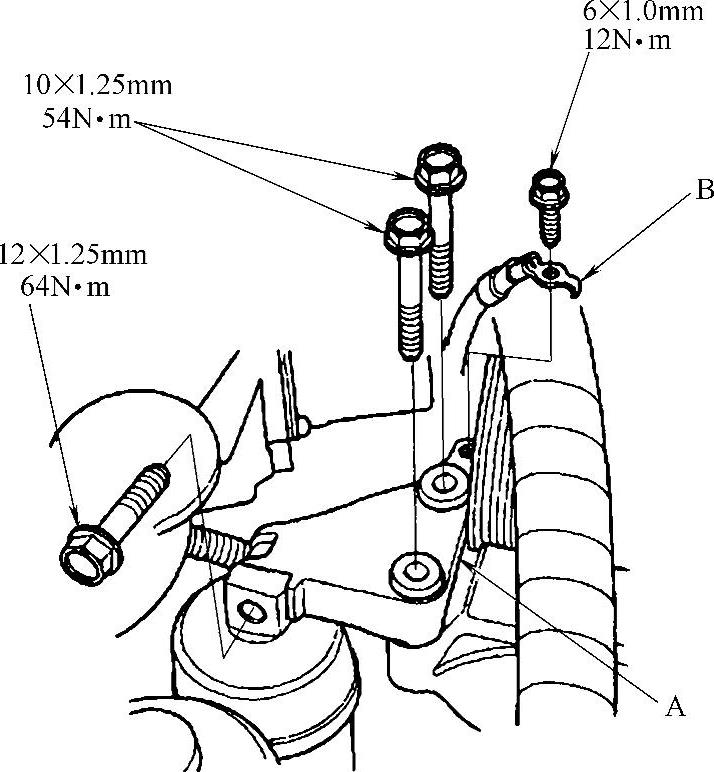

图23-20 安装发动机侧支架，紧固螺栓并安装接地线
18）安装发动机传动带自动张紧器。
19）安装发动机传动带。
20）安装挡泥板。
21）安装右前车轮。
22）执行曲轴位置学习程序。
