ACURARDX轿车2.3L发动机正时链条安装
1）将曲轴设置到上止点位置：按照图23-132所示，使曲轴链轮上的上止点标记A与发动机气缸体上的指针B对齐。
2）把凸轮轴设置到上止点位置：按照图23-133所示，可变气门正时控制执行器上的标记A和排气凸轮轴链轮上的标记B均应位于顶部位置，可变气门正时控制执行器上的上止点标记C和排气凸轮轴链轮上的上止点标记C应对齐。
图23-132 曲轴链轮上的上止点标记A与发动机气缸体上的指针B对齐

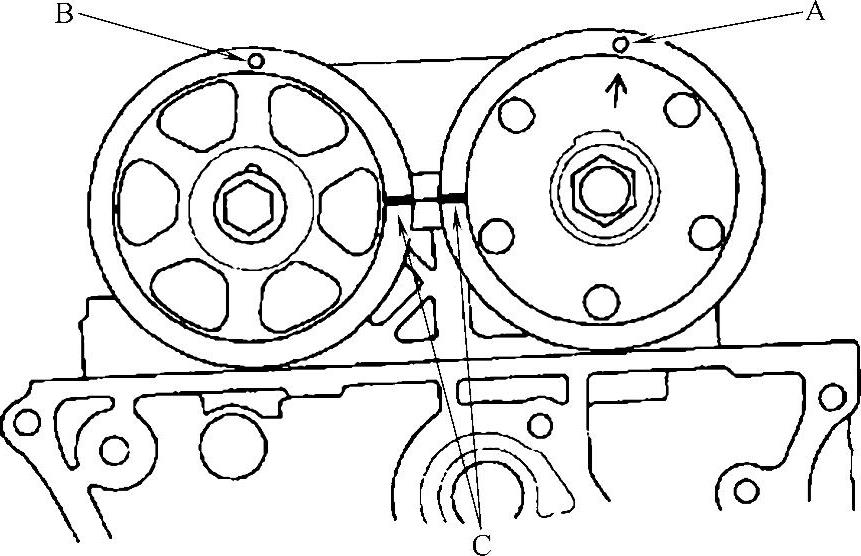

图23-133 对齐标记
3）按照图23-134所示，固定住进气凸轮轴，把止动器A（工具号：24635-P6H-003）插入凸轮轴位置脉冲板B中的检修孔中并穿过5号摇臂固定器C。
4）按照图23-134所示，固定住排气凸轮轴，把止动器A（工具号：24635-P6H-003）插入凸轮轴位置脉冲板D中的检修孔中并穿过5号摇臂固定器C。
5）按照图23-135所示，把正时链条安装到曲轴链轮上，使正时链条上的两个标有颜色的链节的中央部分A与曲轴链轮上的标记B对齐。

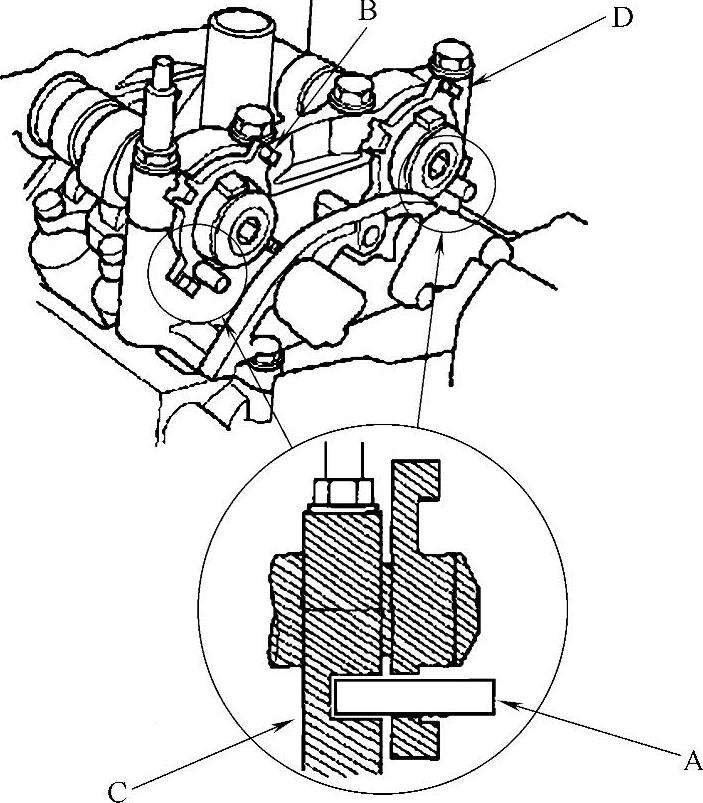

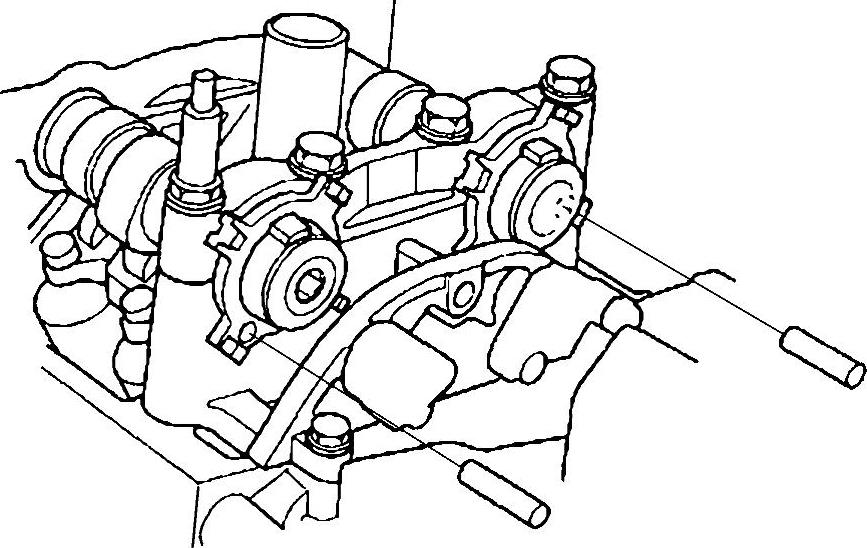

图23-134 插入止动器

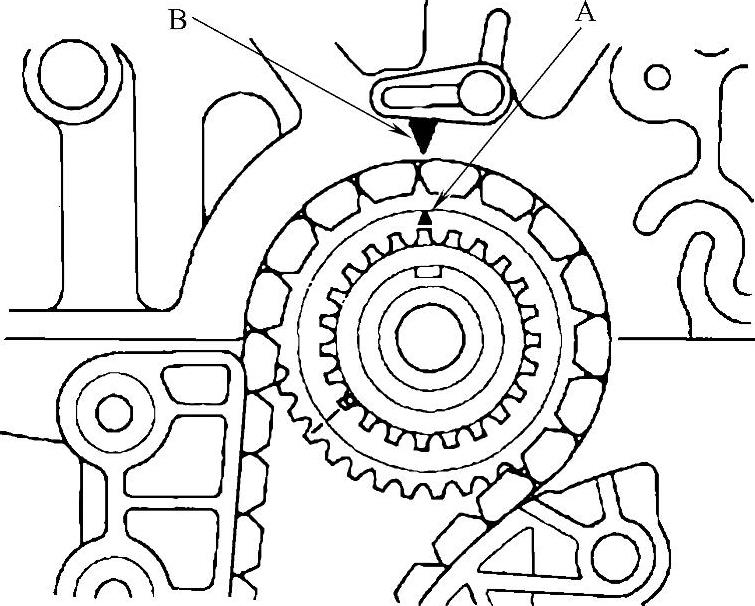

图23-135 正时链条上的两个标有颜色的链节的中央部分A与曲轴链轮上的标记B对齐
6）把正时链条安装到气门正时控制执行器和排气凸轮轴链轮上，并按照图23-136所示，使标记A与3个标有颜色的链节的中央部分对齐。
7）按照图23-137所示，安装正时链条导板A和张紧器臂B。

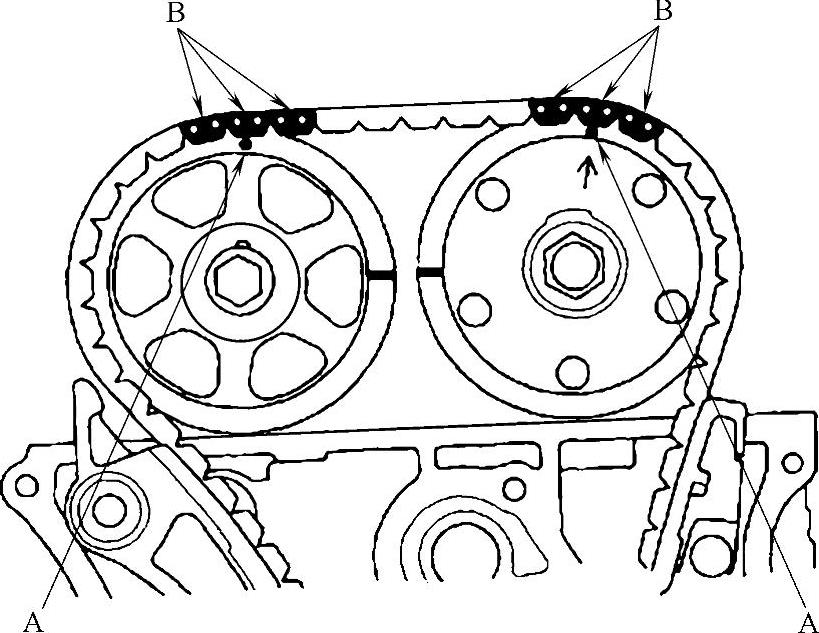

图23-136 标记A与3个标有颜色的链节的中央部分对齐

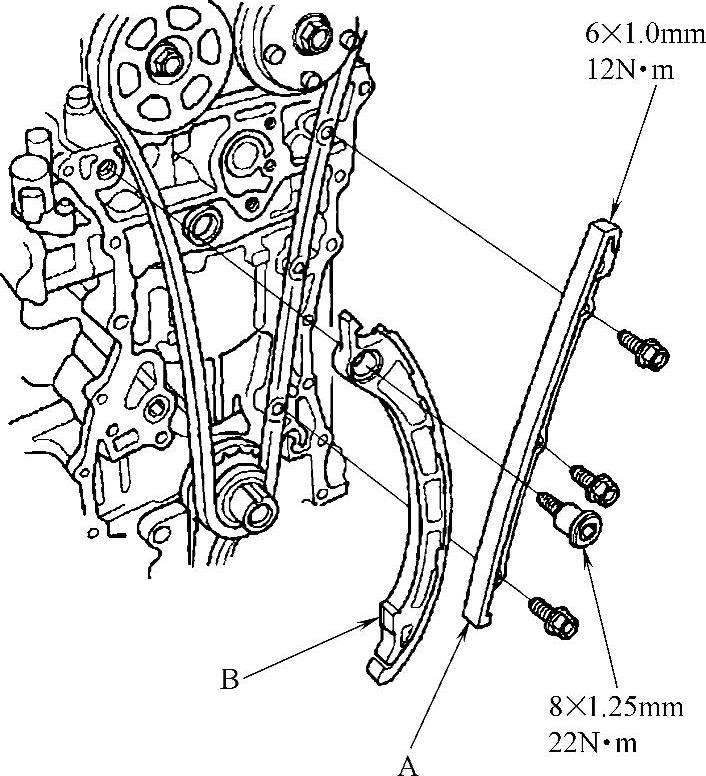

图23-137 安装正时链条导板A和张紧器臂B
8）按照图23-138所示，安装自动张紧器。
9）按照图23-139所示，安装正时链条导板B。

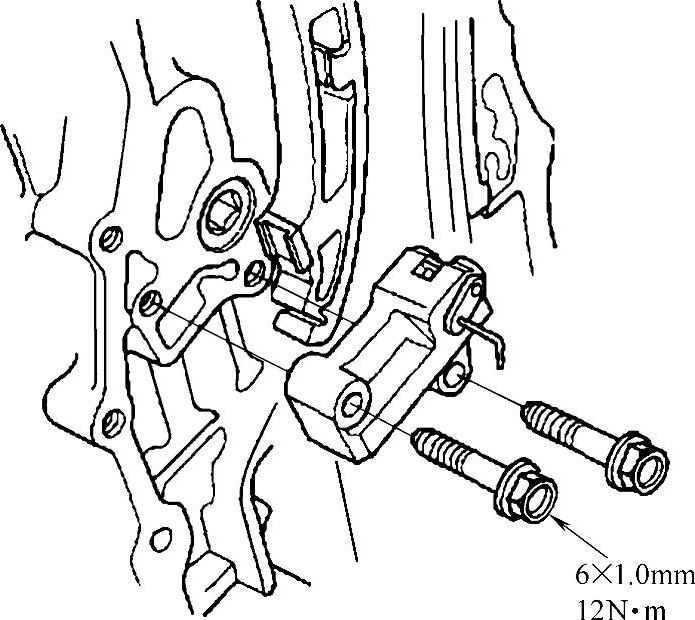

图23-138 安装自动张紧器

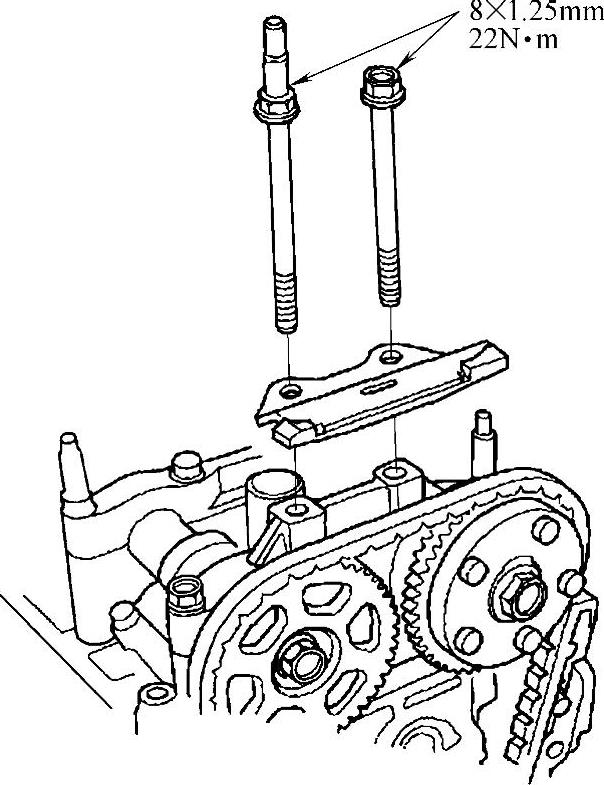

图23-139 安装正时链条导板B
10）按照图23-140所示，从自动张紧器中拔出锁止销。
11）按照图23-141所示，拔出止动器（工具号：24635-P6H-003）。

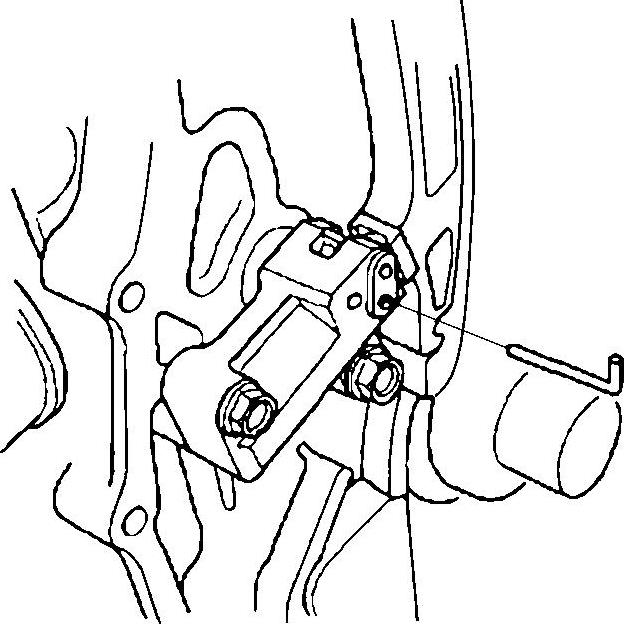

图23-140 从自动张紧器中拔出锁止销
图23-141 拔出止动器
12）检查正时链条外壳油封是否有损坏。如果损坏，应更换油封。
13）从正时链条外壳的配合面上去除旧液体密封垫和螺栓。
14）将正时链条外壳的配合面清理干净。
15）按照图23-142所示，涂抹液体密封胶，并在涂抹后4min内安装部件。
16）按照图23-142所示，在A和B处涂抹密封胶。
17）按照图23-143所示，在正时链条外壳和机油盘接合面上涂抹密封胶，并在涂抹后4min内安装部件。

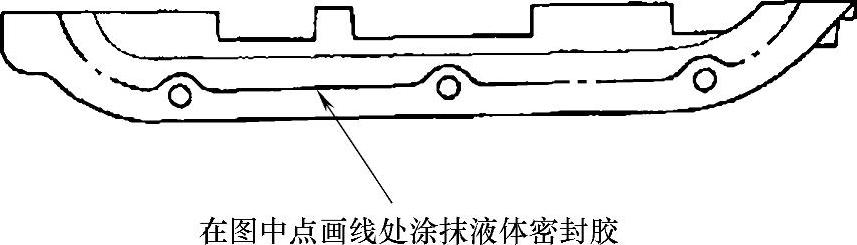

图23-142 涂抹液体密封胶
图23-143 涂抹密封胶
18）按照图23-144所示，在正时链条外壳上安装新的O形密封圈A，将正时链条外壳B的边缘与机油盘C的边缘设置到位，然后将正时链条外壳安装到发动机缸体D上。安装完毕后3h内不要起动发动机。

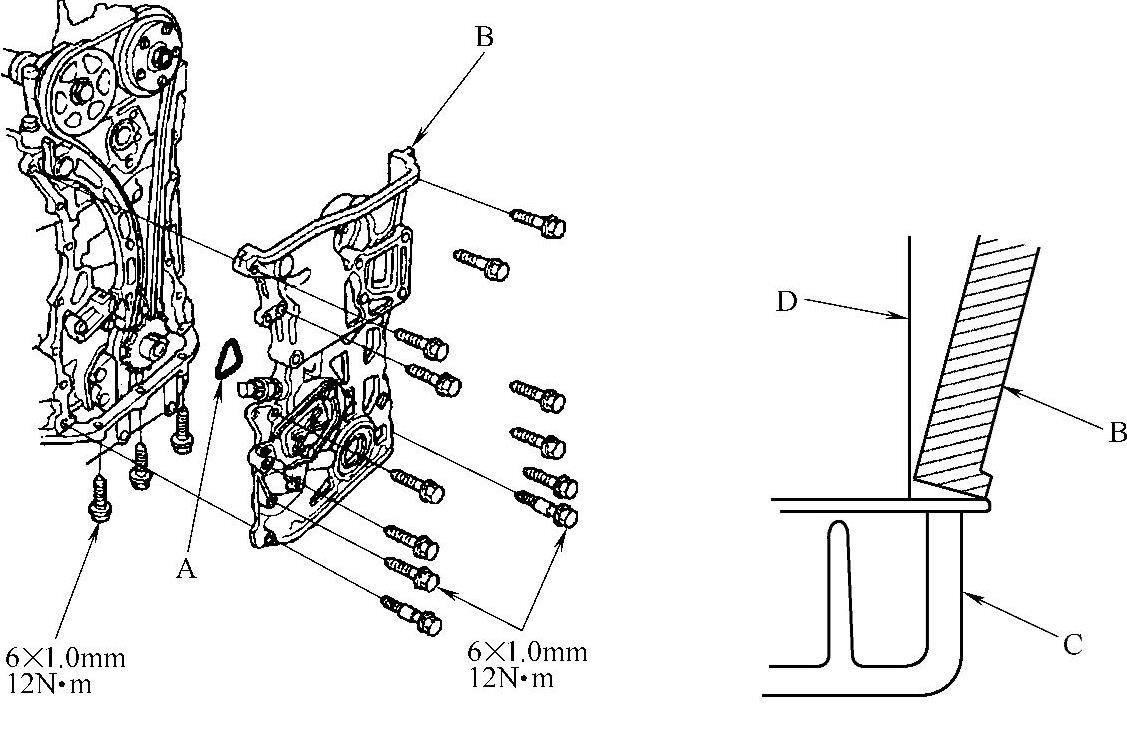

图23-144 安装密封圈并将正时链条外壳安装到发动机缸体上
19）按照图23-145所示，安装发动机固定支架A和发动机冷却液旁通管路固定螺栓B。
20）按照图23-146所示，安装发动机侧面固定支架A，拧上新的螺栓和螺母B（不要拧紧），然后拧上螺栓C（不要拧紧）。
21）按照图23-146所示，安装好接地电缆D。
22）拆下空气滤清器壳体总成。
23）按照图23-147所示，拆下变速器固定螺栓和螺母A。

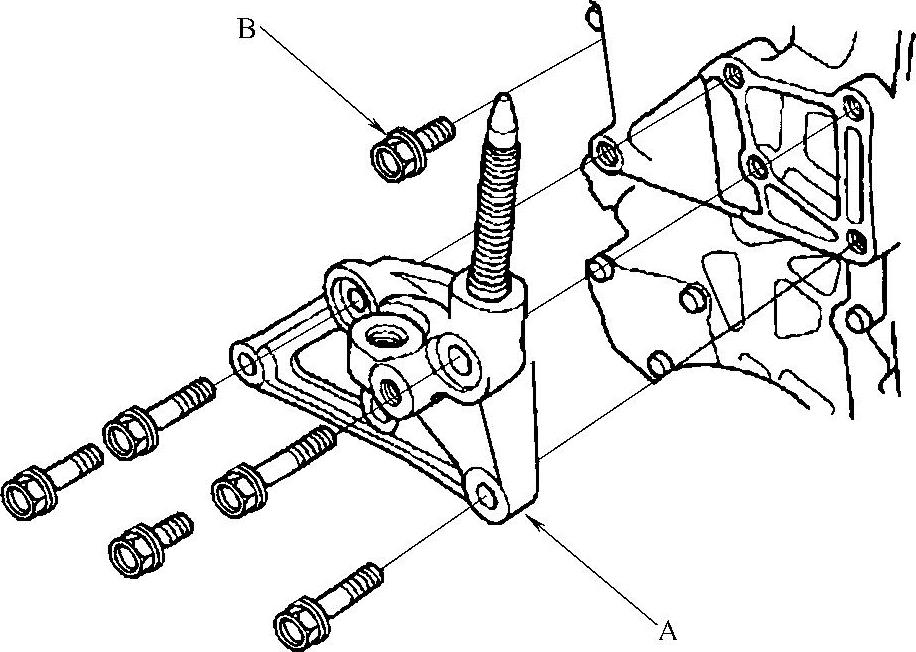

图23-145 安装发动机固定支架A和发动机冷却液旁通管路固定螺栓B

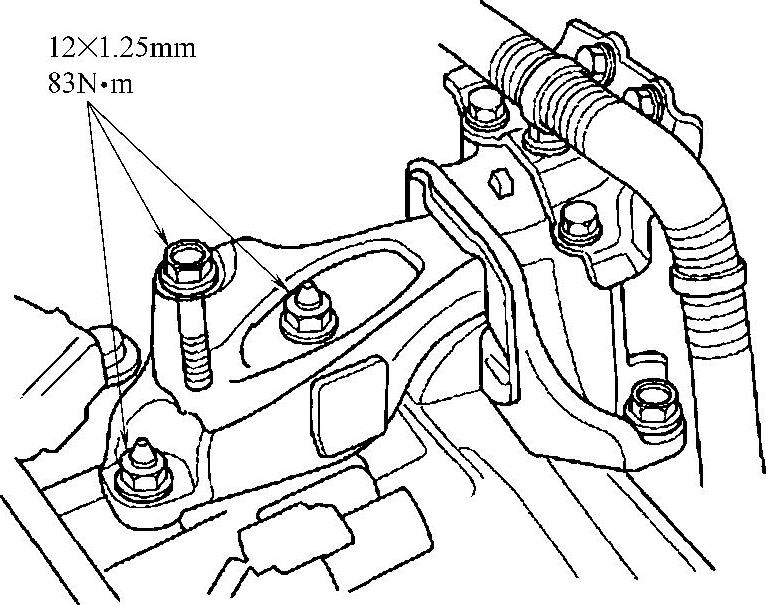

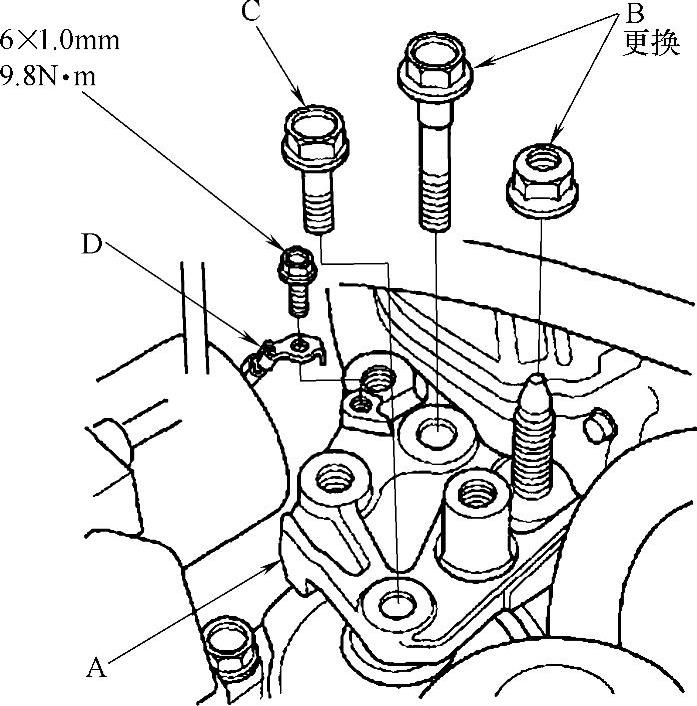

图23-146 安装发动机侧面固定支架并拧上螺栓和螺母
图23-147 拆下变速器固定螺栓和螺母A
24）举升车辆。
25）按照图23-148所示，松开底部的扭力杆固定螺栓A。

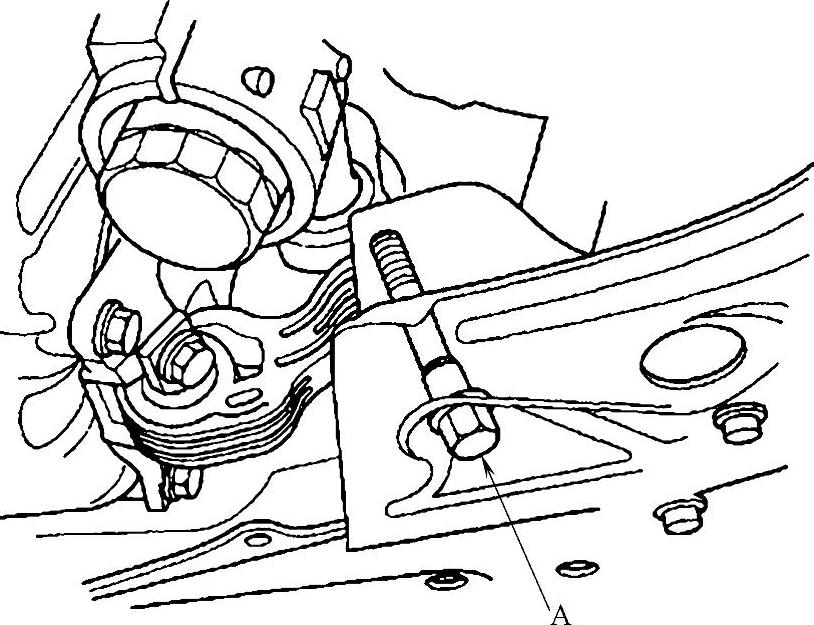

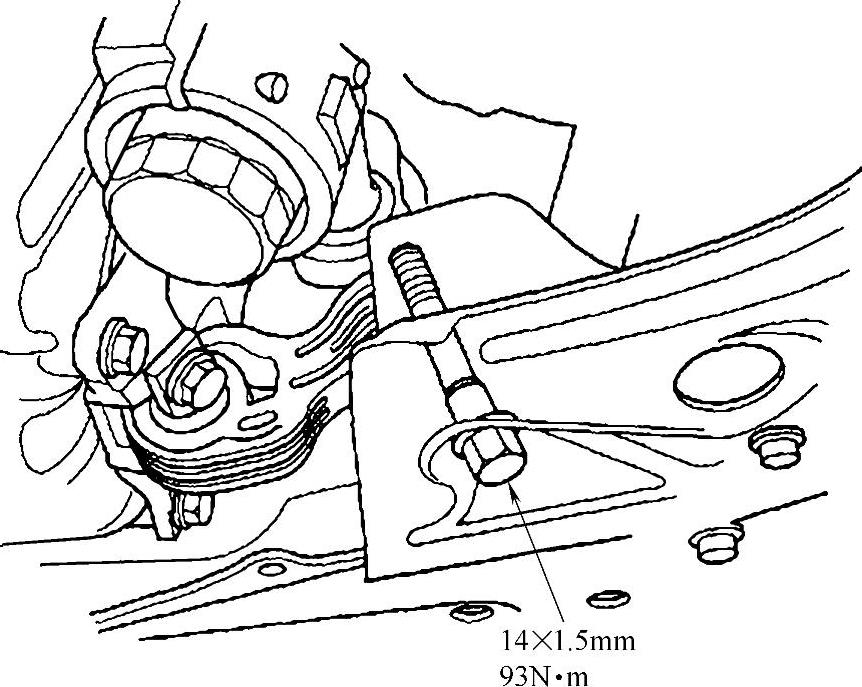

图23-148 松开底部的扭力杆固定螺栓A
26）将车辆降下。
27）按照图23-149所示，紧固发动机侧面固定螺栓和螺母。
28）按照图23-150所示，紧固变速器固定螺栓和螺母。
图23-149 紧固发动机侧面固定螺栓和螺母

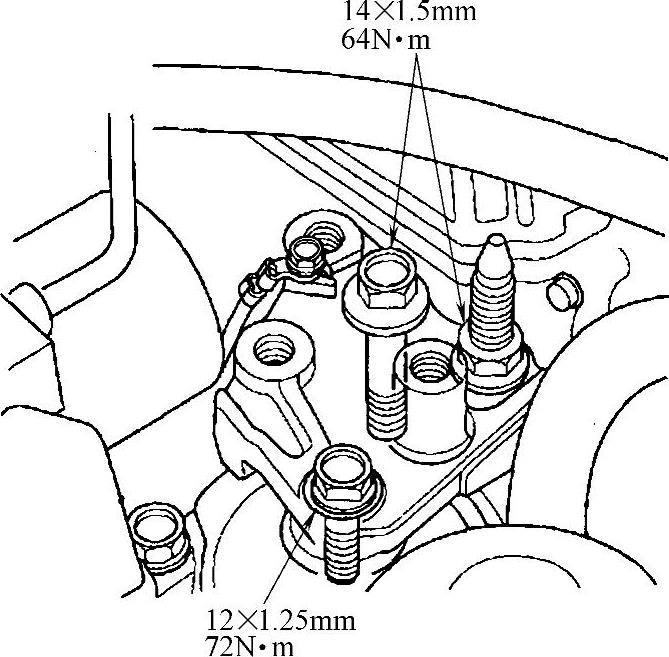

图23-150 紧固变速器固定螺栓和螺母
29）举升车辆。
30）按照图23-151所示，紧固底部扭力杆固定螺栓。
图23-151 紧固底部扭力杆固定螺栓
31）将车辆降下。
32）安装空气滤清器壳体总成。
33）按照图23-152所示，安装上部扭力杆A和扭力杆加强件B，然后紧固新更换的加强件固定螺栓C并按照图中所示的紧固顺序予以紧固。
34）安装曲轴带轮。
35）安装气门正时控制电磁阀。
36）安装气缸盖罩。
37）安装发动机传动带。
38）执行曲轴位置清除和学习程序。
图23-152 安装上部扭力杆和加强件
