ACURARDX轿车2.3T发动机正时链条拆卸
1）拆卸前车轮。
2）拆卸挡泥板。
3）拆卸发动机传动带并记下传动带盘绕路径，如图23-121。
4）拆卸发动机气缸盖罩。
5）参照图23-122，将1缸活塞设置到上止点位置：使可变气门正时控制执行器上的标记A和排气凸轮轴链轮上的标记B均位于顶部，然后将可变气门正时控制执行器和排气凸轮轴链轮上的上止点标记C对齐。
6）拆卸可变气门正时控制阀。
7）拆卸曲轴带轮。
8）在油底壳下方垫好木块，用千斤顶支撑起发动机。
9）按照图23-123所示，拆卸扭力杆加强件和上部扭力杆。
10）按照图23-124所示，拆卸接地电缆A和发动机侧面固定支架B。

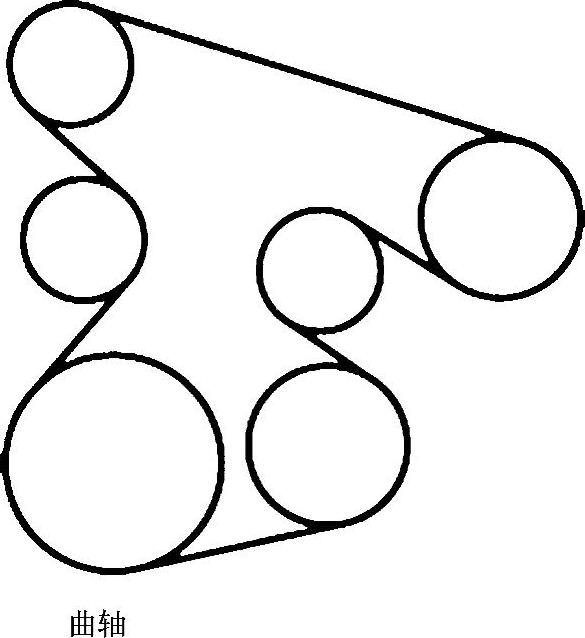

图23-121 ACURA RDX轿车2.3T发动机传动带盘绕路径

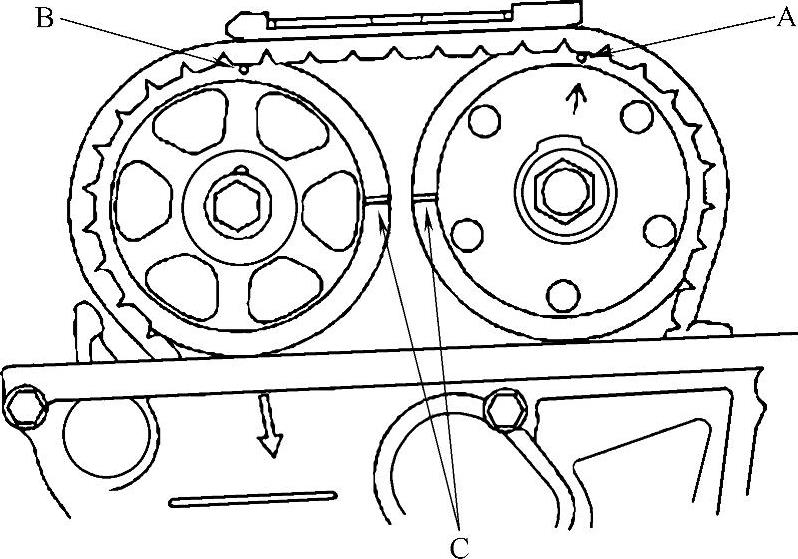

图23-122 对齐标记

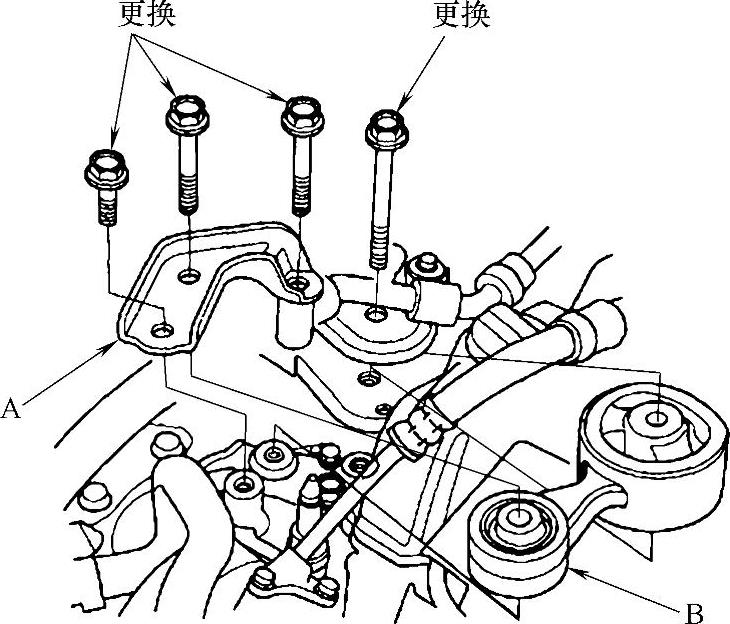

图23-123 扭力杆加强件和上部扭力杆

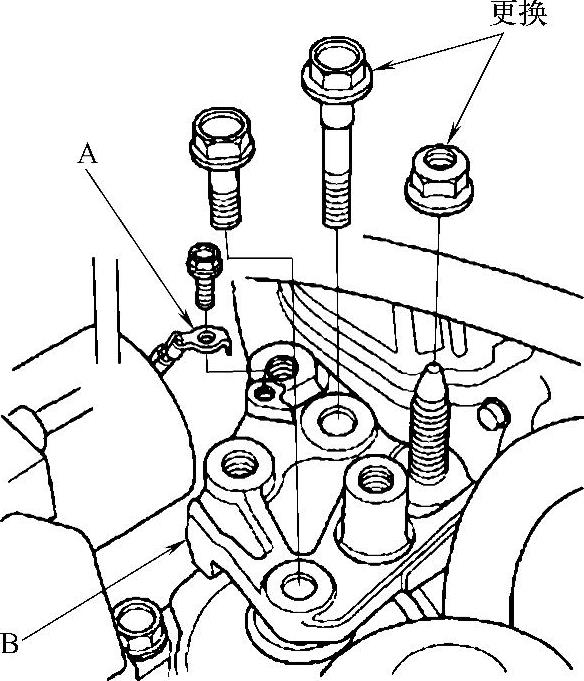

图23-124 拆卸接地电缆A和发动机侧面固定支架B
11）按照图23-125所示，拆卸发动机冷却液旁通管路固定螺栓A，然后拆卸发动机侧面固定支架B。

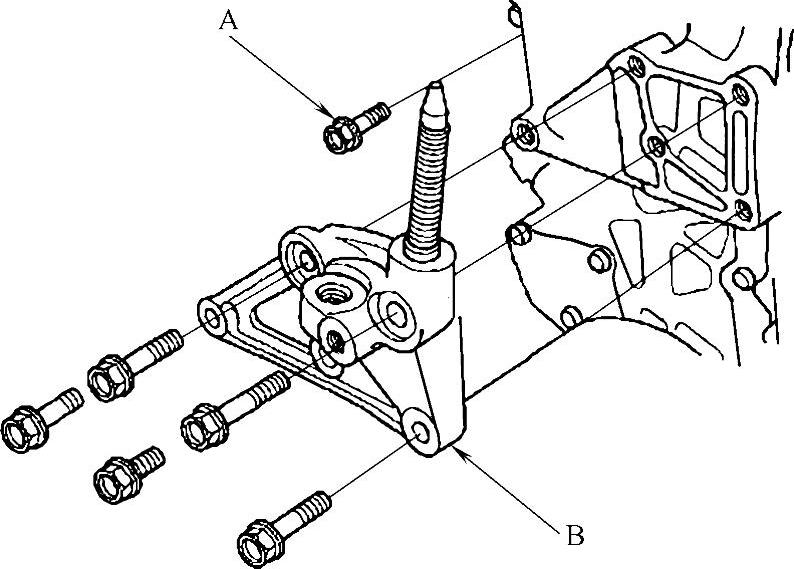

图23-125 拆卸发动机冷却液旁通管路固定螺栓A和发动机侧面固定支架B
12）按照图23-126所示，拆卸正时链条外壳。
13）安装上曲轴带轮，但不要拧紧。
14）按照图23-127所示，逆时针转动曲轴，使自动张紧器压缩。

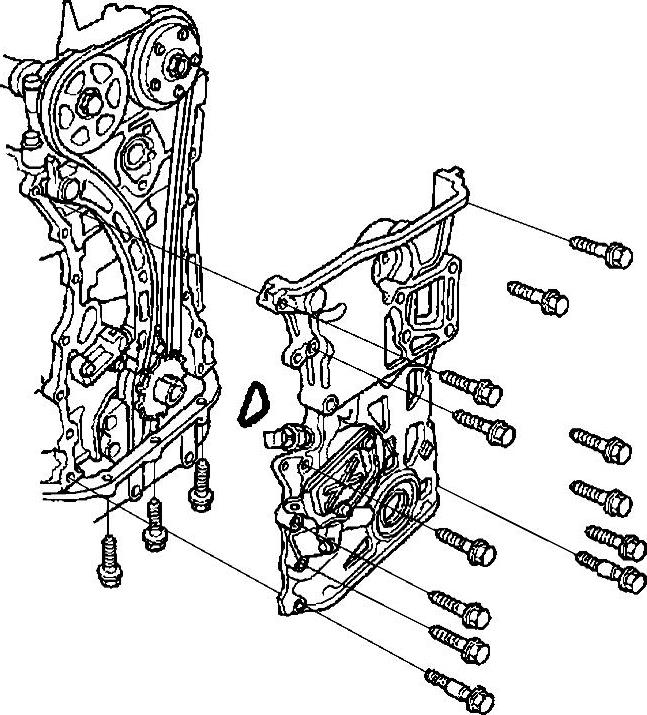

图23-126 拆卸正时链条外壳

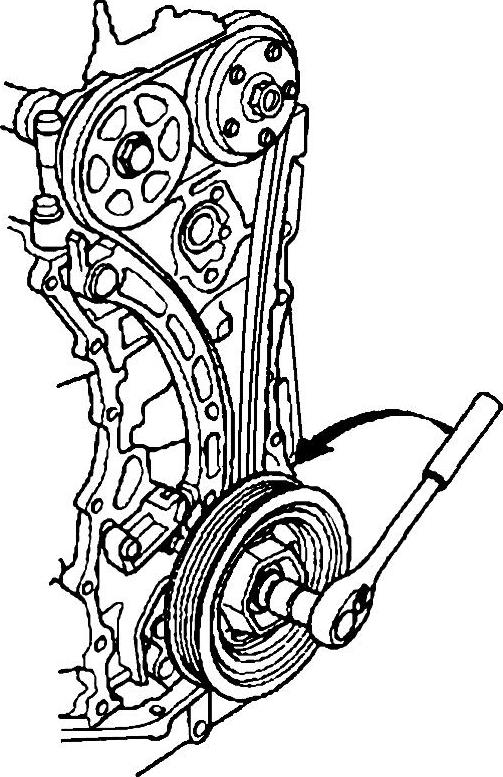

图23-127 逆时针转动曲轴

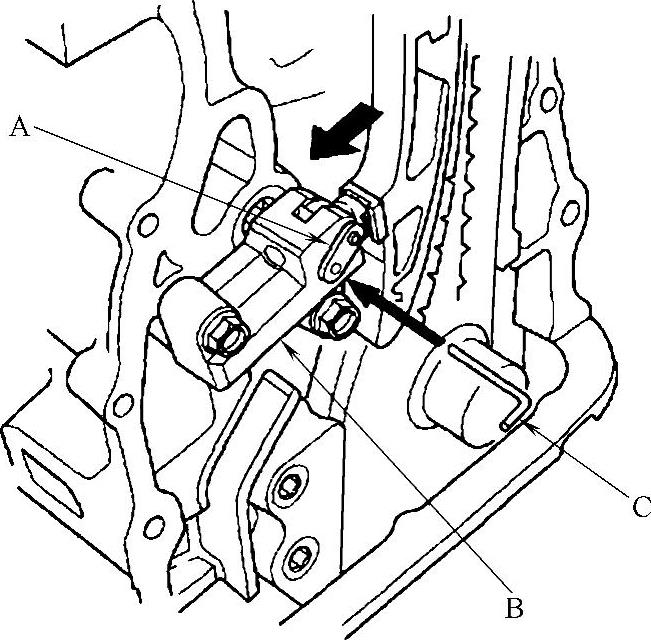

15）按照图23-128所示，将锁止装置A和自动张紧器B上的小孔对齐，然后将直径为1.5mm的锁止销C插入孔中。
16）按照图23-129所示，拆卸自动张紧器。
图23-128 插入锁止销

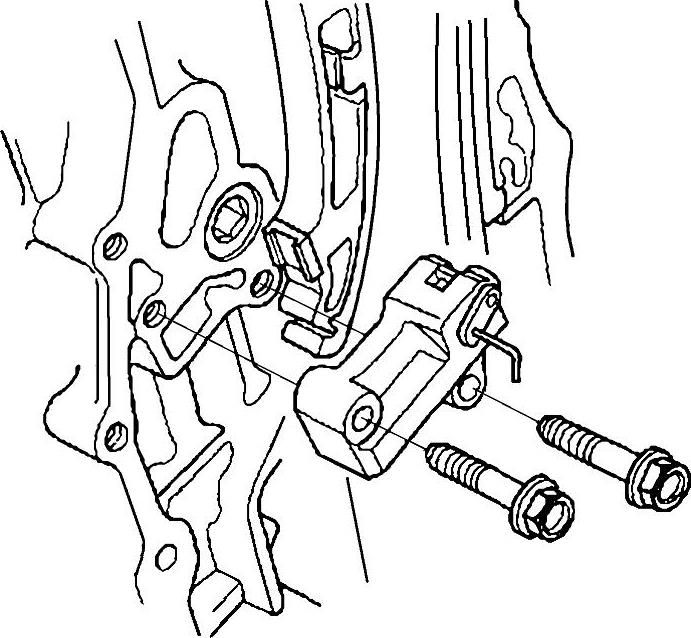

图23-129 拆卸自动张紧器
17）按照图23-130所示，拆卸正时链条导板。
18）按照图23-131所示，拆卸正时链条导板A和张紧器臂B。
19）拆卸正时链条。
图23-130 拆卸正时链条导板

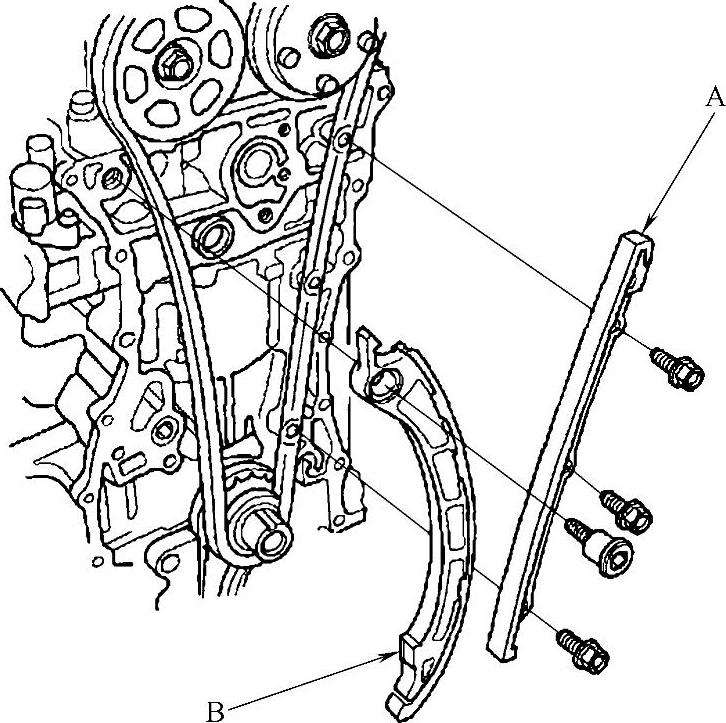

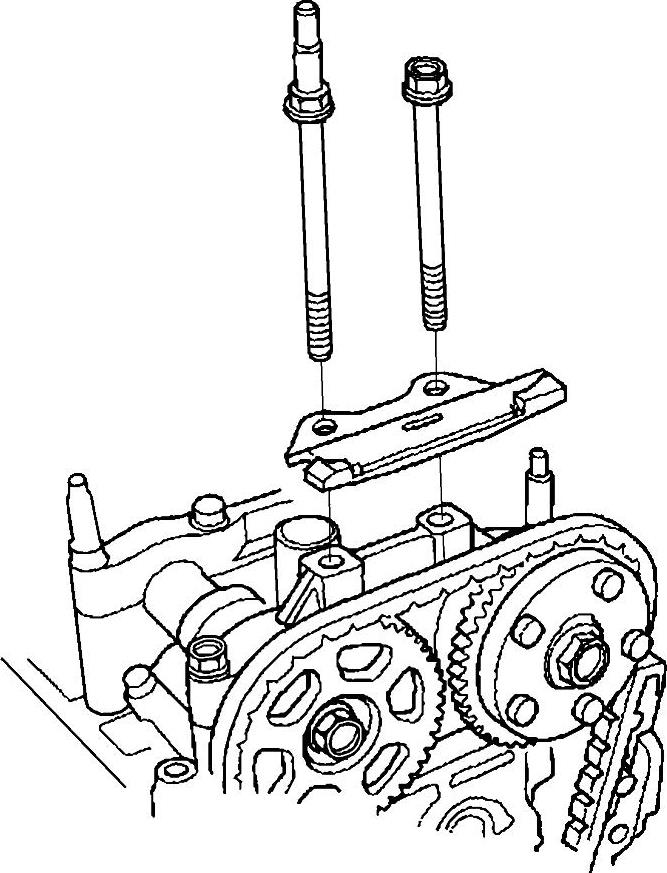

图23-131 拆卸正时链条导板A和张紧器臂B
