MX-5轿车2.0L发动机正时链条部件识别见图25-1。

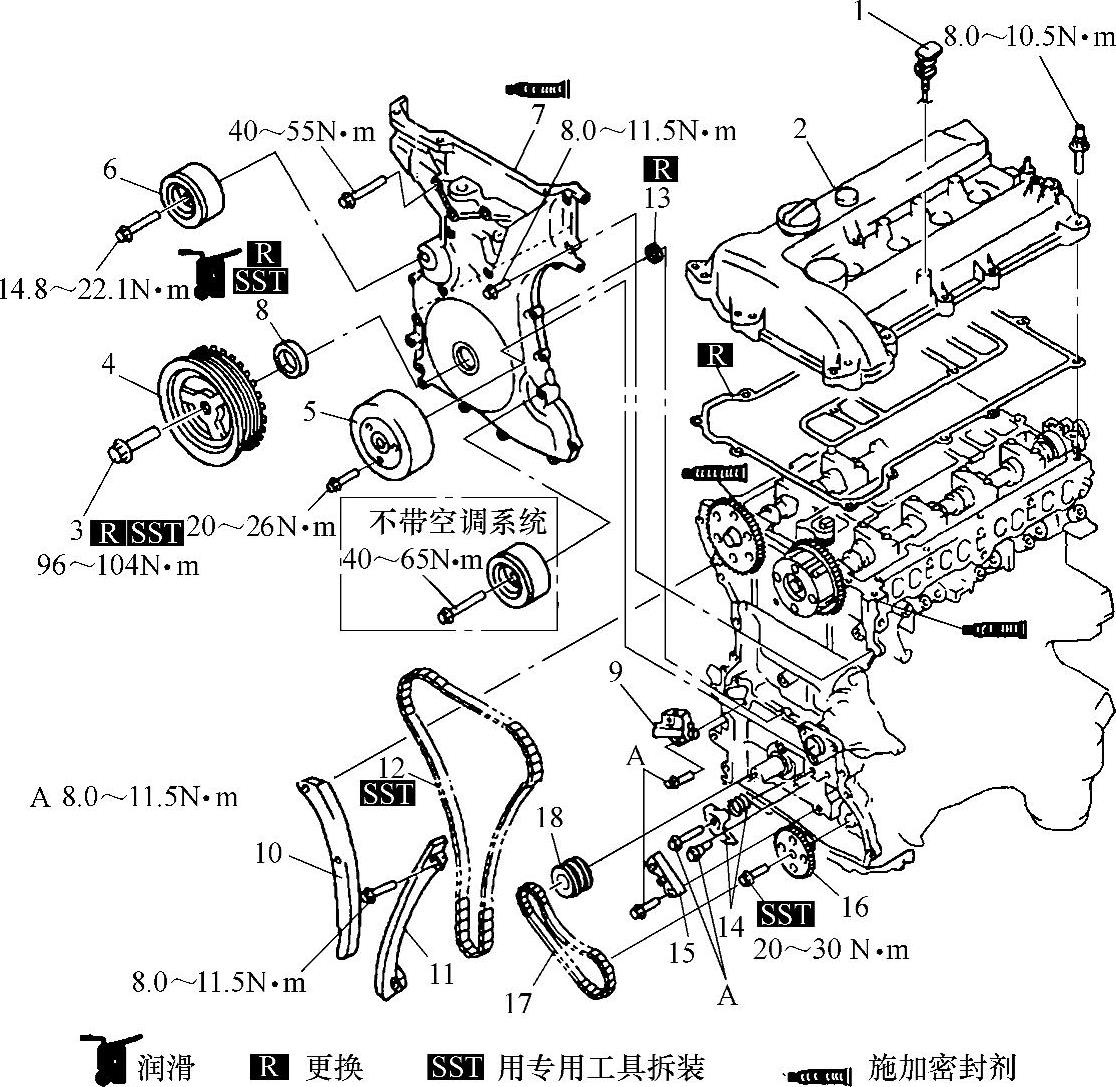

图25-1 MX-5轿车2.0L发动机正时链条部件识别
1—机油油尺 2—气缸盖罩 3—曲轴带轮固定螺栓 4—曲轴带轮 5—水泵带轮 6—传动带惰轮7—发动机前部盖罩 8—前油封 9—正时链条张紧器 10—张紧器臂 11—正时链条导轨12—正时带 13—密封 14—机油泵链条张紧器 15—机油泵链条导轨 16—机油泵链轮17—机油泵链条 18—曲轴链轮
