二、MX-5轿车2.0L发动机正时链条拆卸与安装步骤
1）拆卸蓄电池和蓄电池托架。
2）拆卸空气滤清器。
3）断开通风管路。
4）松开水泵带轮螺栓并拆卸发动机传动带，拆卸传动带时要记好传动带的盘绕路径（图25-2）。
5）拆卸前悬架接头。
6）拆卸凸轮轴位置传感器。
7）断开机油控制阀接头。
8）拆卸点火线圈。
9）拆卸发动机底部挡泥板。
10）拆卸曲轴位置传感器。
11）拆卸动力转向系统机油泵，但不要断开机油泵上的机油管路。
12）把冷却管路和加热器管路（图25-3）挪开。
13）按照图25-1中的部件编号顺序拆卸正时链条的各个部件。

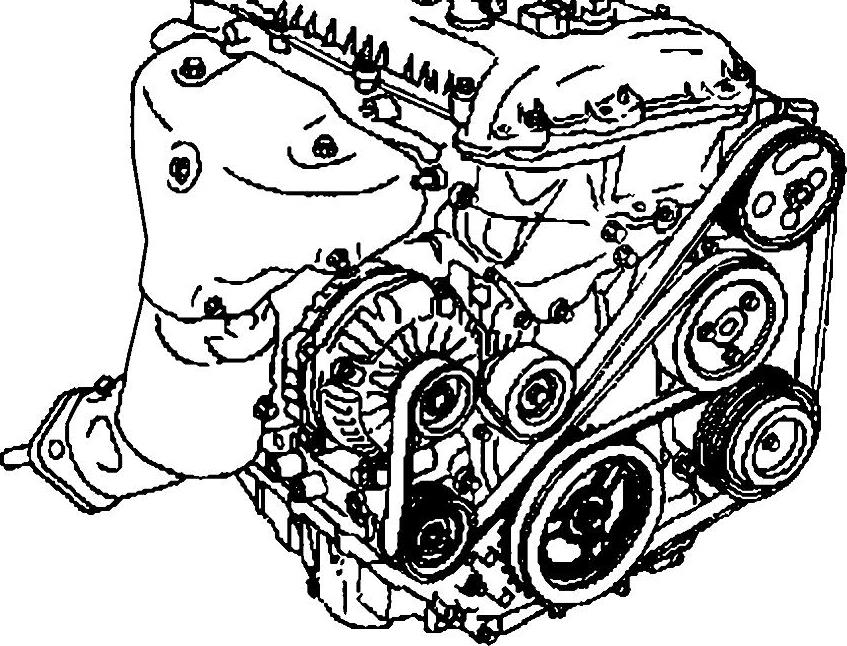

图25-2 发动机传动带盘绕路径
14）安装时按照与拆卸相反的顺序安装各个部件。
15）安装完毕后，起动发动机进行路试，确认正时链条系统运行正常。
