MX-5轿车2.0L发动机正时链条部件拆装要点
1.曲轴带轮螺栓拆卸要点

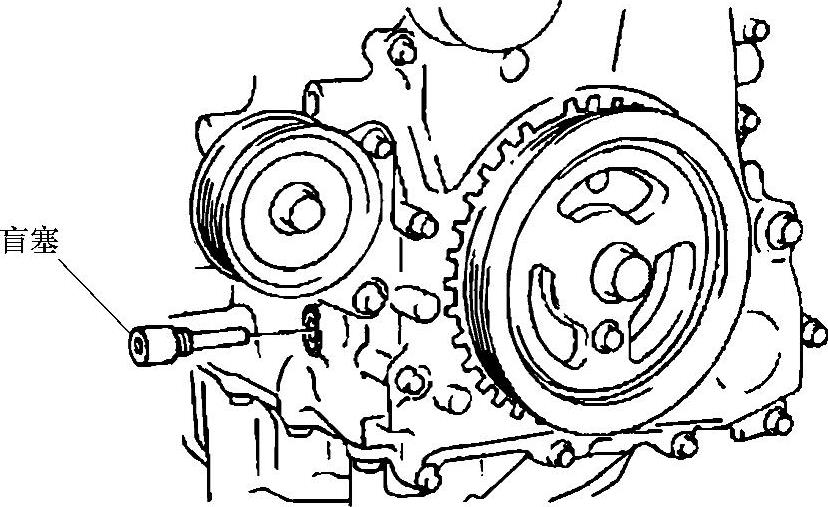

1）拆卸气缸体底部盲塞，如图25-4所示。

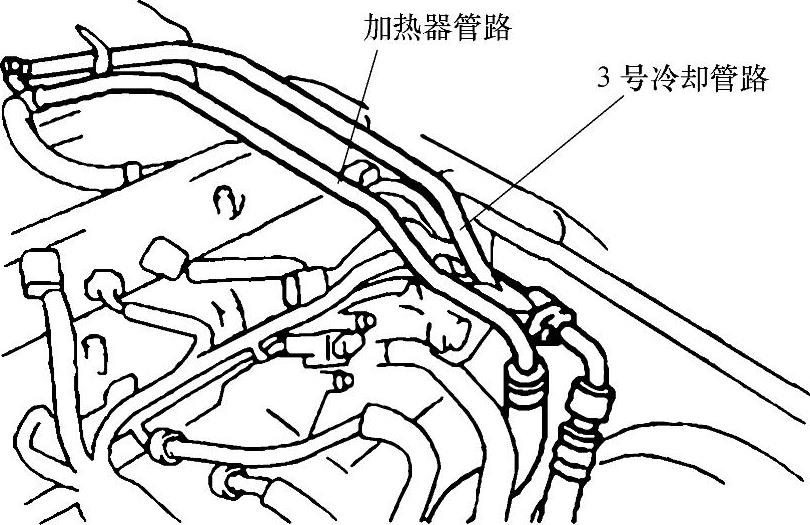

图25-3 冷却管路和加热器管路识别
图25-4 拆卸盲塞
2）安装专用工具。
3）顺时针转动曲轴，直至曲轴到达1缸上止点位置。

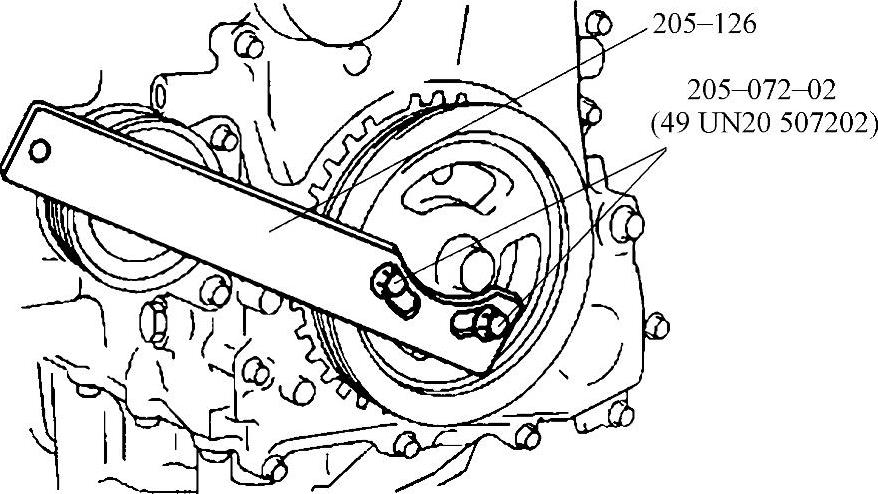

4）用专用工具固定曲轴带轮，如图25-5所示。
5）拆卸曲轴带轮固定螺栓。
2.前油封拆卸要点

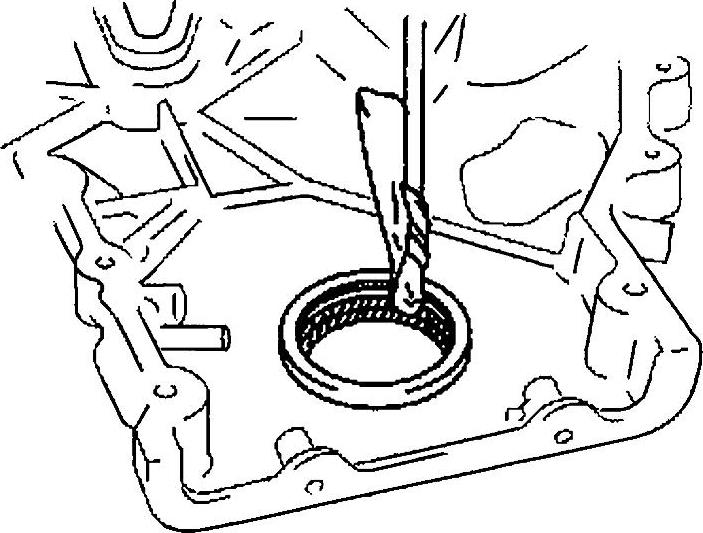

拆卸前油封时，要按照图25-6所示，用螺钉旋具拆卸油封。
图25-5 用专用工具固定曲轴带轮
图25-6 用螺钉旋具拆卸油封
3.正时链条张紧器拆卸要点
1）用细螺钉旋具压住正时链条张紧器的棘爪，解除锁止状态。
2）慢慢压下正时链条张紧器的活塞。

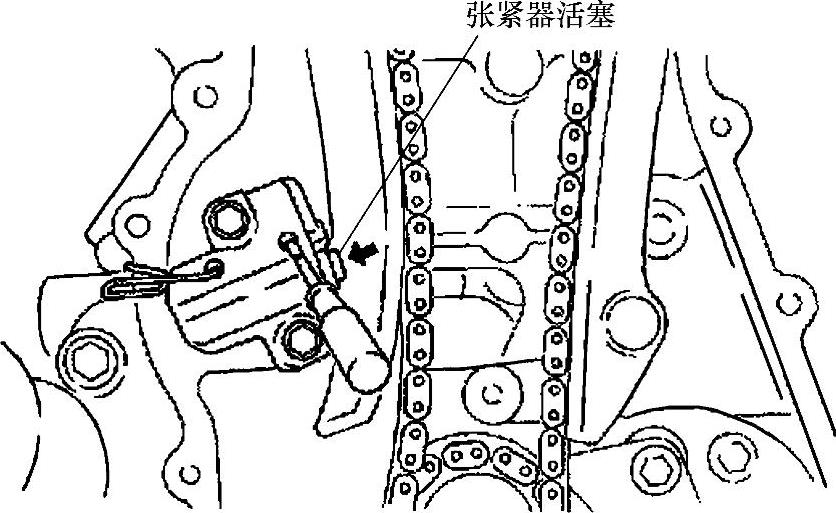

3）按照图25-7所示，用直径约1.5mm的金属丝固定住正时链条张紧器的活塞。
4.机油泵链轮拆装要点

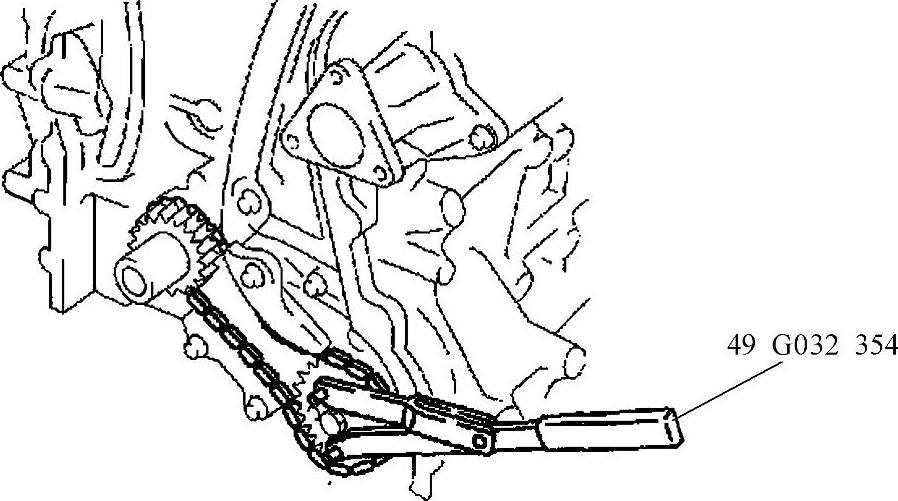

拆装机油泵链轮时，要按照图25-8所示，使用专用工具进行拆卸或安装。
图25-7 固定正时链条张紧器活塞
图25-8 用专用工具拆装机油泵链轮
5.正时链条安装要点
1）按照图25-9所示，把专用工具安装到凸轮轴上。
2）安装正时链条。
3）从正时链条张紧器上拔出固定正时链条张紧器活塞的金属丝，使张紧器将张力施加到正时链条上。

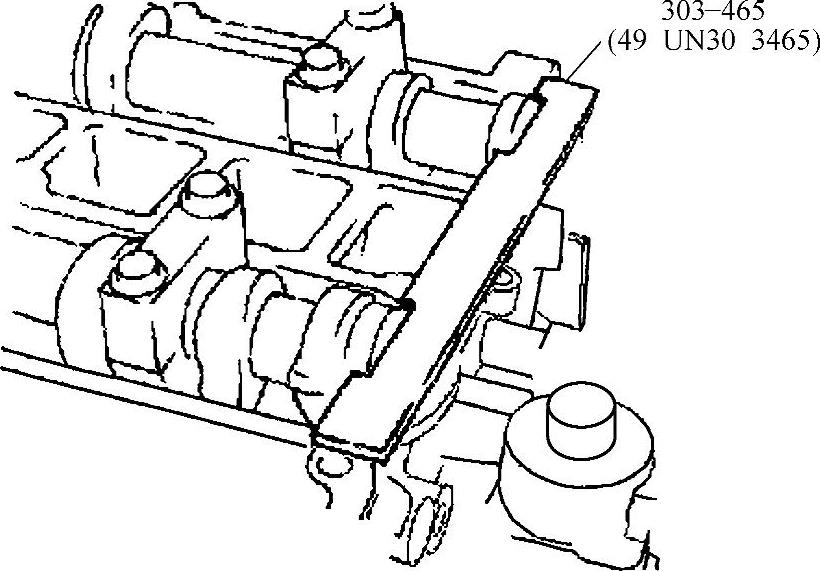

图25-9 把专用工具安装到凸轮轴上
6.发动机前盖安装要点
1）按照图25-10所示，涂抹硅酮密封剂。
2）按照图25-11所示的顺序，安装发动机前盖螺栓。

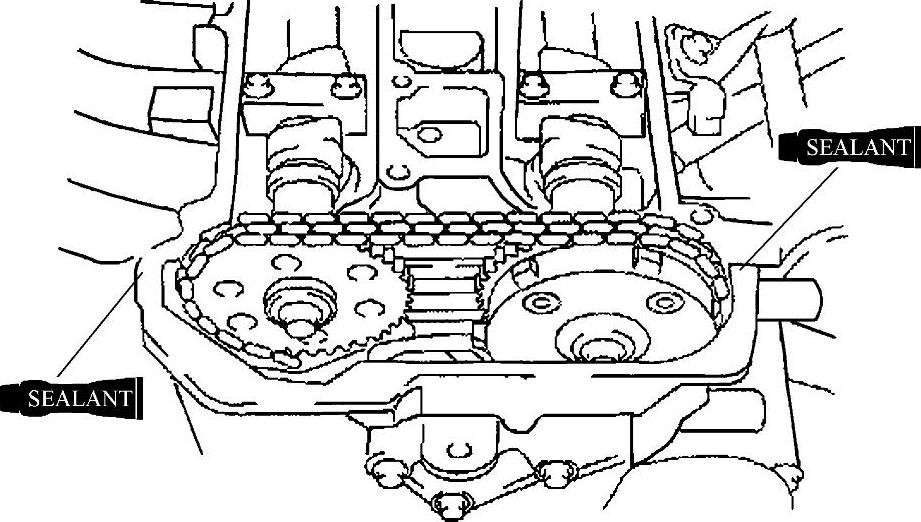

图25-10 涂抹硅酮密封剂

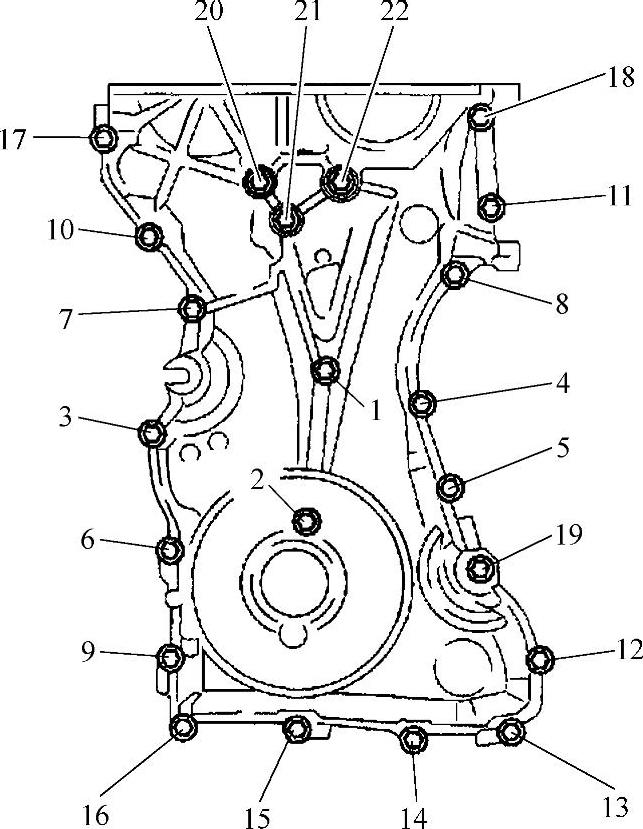

图25-11 螺栓安装顺序
7.前油封安装要点
1）换用新油封后，在新油封上涂抹发动机机油。
2）用手把前油封推入发动机前盖内。
3）如图25-12所示，用锤子把前油封压入。
8.曲轴带轮固定螺栓安装要点
1）按照图25-13所示，安装专用工具。
2）确认1缸处于压缩行程上止点位置。

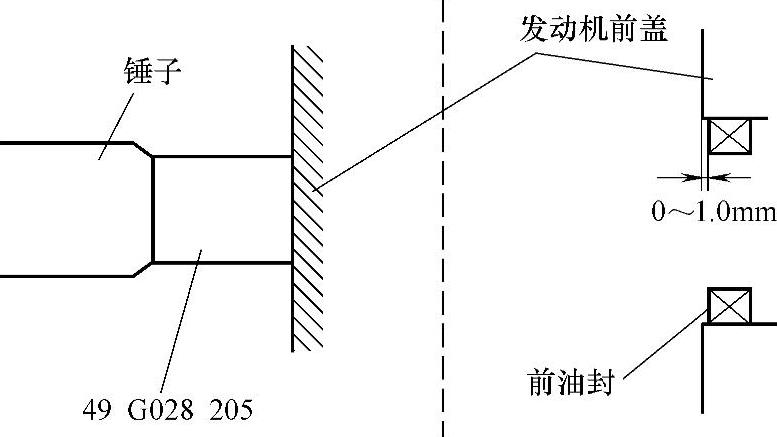

图25-12 用锤子把前油封压入

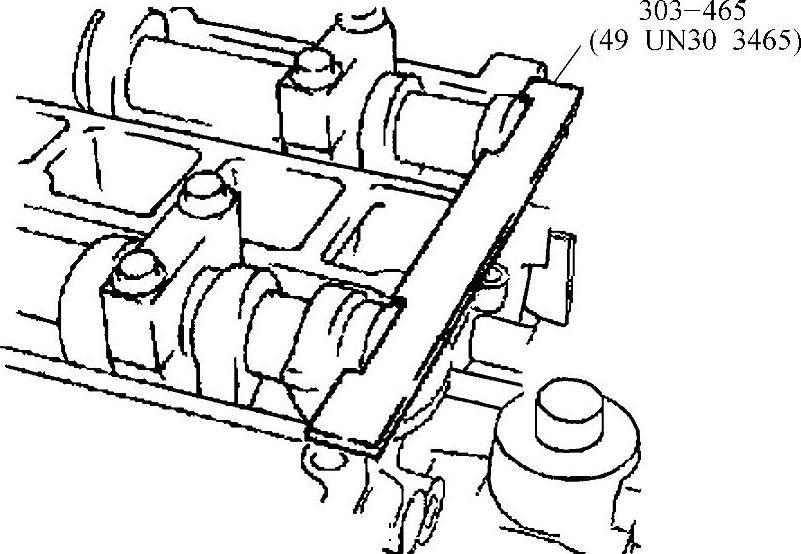

图25-13 安装专用工具
3）按照图25-14所示，用M6螺栓把曲轴带轮安装到发动机前盖上。

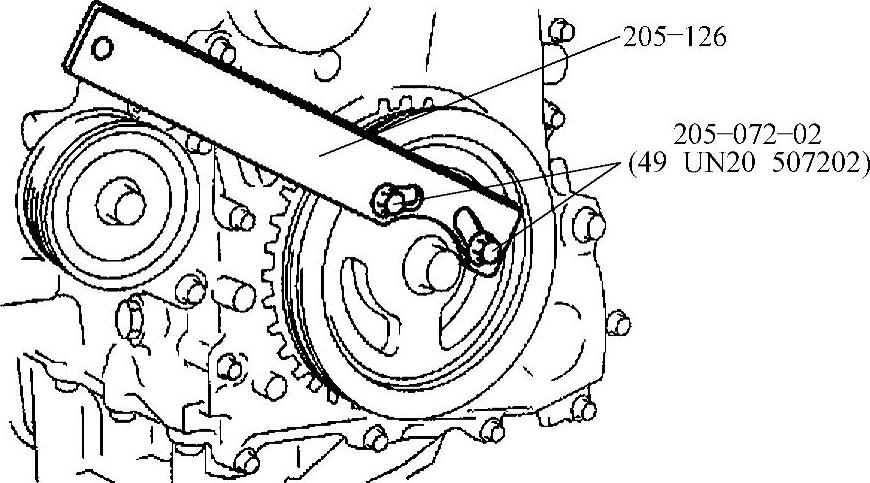

4）如图25-15所示，把专用工具安装到曲轴带轮上，固定住曲轴带轮。

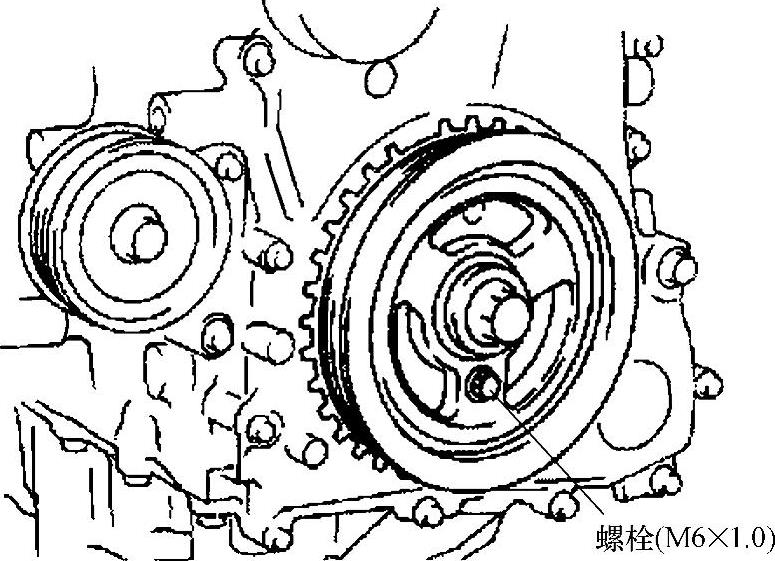

图25-14 用M6螺栓把曲轴带轮安装到发动机前盖上
图25-15 安装专用工具以固定曲轴带轮
5）分2次把曲轴带轮固定螺栓紧固，第一次紧固至96～104N·m；第二次再拧87°～93°。
6）拆卸M6螺栓。
7）从凸轮轴上拆下专用工具。
8）从曲轴带轮上拆下专用工具。
9）顺时针转动曲轴2周，使1缸设置在上止点位置。
10）安装气缸体底部盲塞，并紧固至18～22N·m。
图25-16 涂抹硅酮密封剂
9.气缸盖罩安装要点
1）按照图25-16所示，在配合面上涂抹硅酮密封剂。涂抹厚度约在4～6mm左右，涂抹后10min内要安装气缸盖罩。
2）换用新衬垫，安装气缸盖罩。
3）按照图25-17所示的顺序，紧固气缸盖罩螺栓，紧固力矩为80～105N·m。

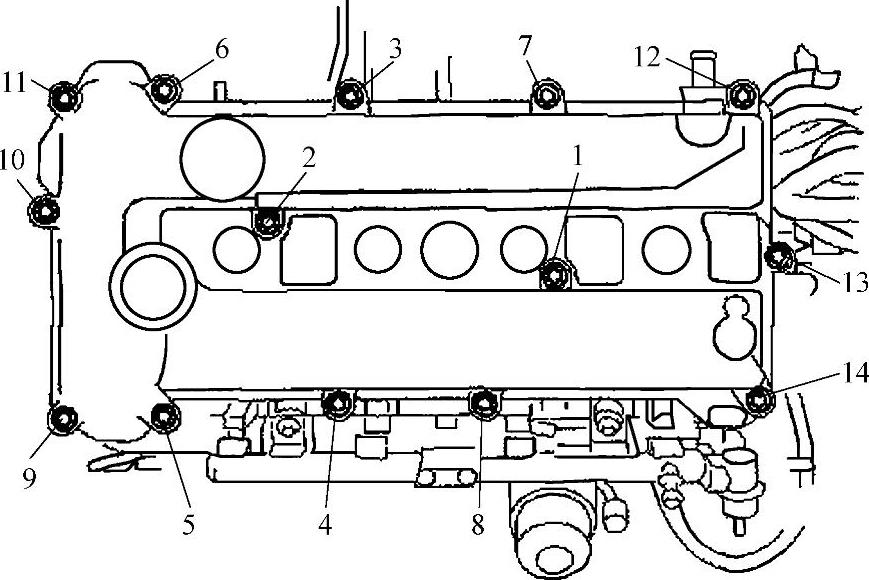

图25-17 气缸盖罩螺栓紧固顺序
