TRIBECA（驰鹏）轿车3.0L发动机正时链条部件识别

TRIBECA（驰鹏）轿车3.0L发动机正时链条部件识别见图27-1。

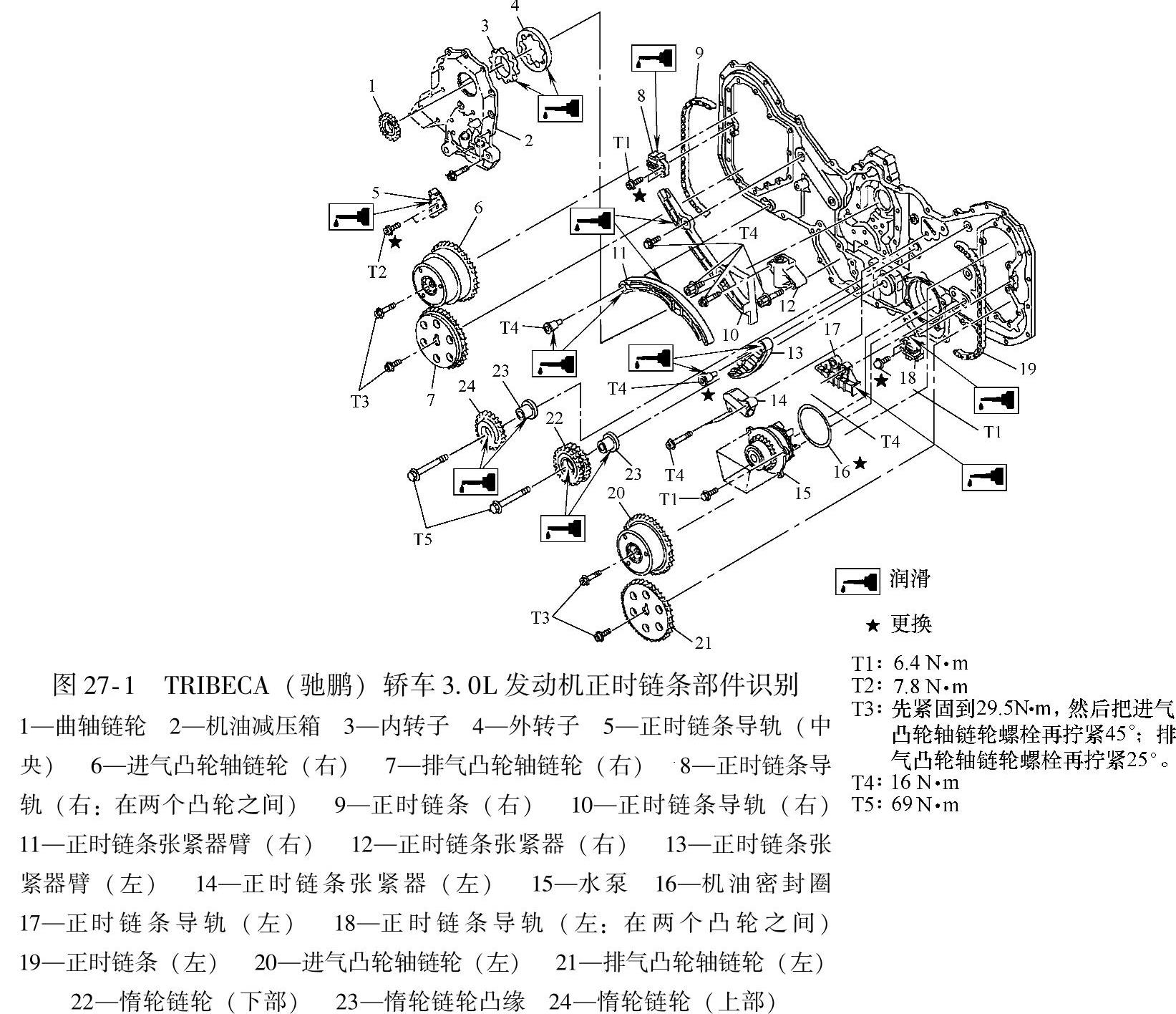

图27-1 TRIBECA（驰鹏）轿车3.0L发动机正时链条部件识别

1-曲轴链轮 2-机油减压箱3 内转子 4-外转子 5-正时链条导轨（中央） 6-进气凸轮轴链轮（右） 7-排气凸轮轴链轮（右） 8-正时链条导轨（右：在两个凸轮之间） 9-正时链条（右） 10-正时链条导轨（右）11-正时链条张紧器臂（右） 12-正时链条张紧器（右） 13-正时链条张紧器臂（左） 14-正时链条张紧器（左） 15-水泵16-机油密封圈17-正时链条导轨（左） 18-正时链条导轨（左：在两个凸轮之间）19-正时链条（左） 20-进气凸轮轴链轮（左） 21-排气凸轮轴链轮（左）22-惰轮链轮（下部） 23-惰轮链轮凸缘24-惰轮链轮（上部）
