TRIBECA（驰鹏）轿车3.0L发动机正时链条拆卸

二、TRIBECA（驰鹏） 轿车3.0L发动机正时链条拆卸

1）拆卸曲轴带轮。

2）拆卸前正时链条盖。

3）拆卸正时链条张紧器（右）。注意：不要让张紧器柱塞A（图27-2）脱出。

4）如图27-3所示，拆卸正时链条导轨（右：在两个凸轮之间）。

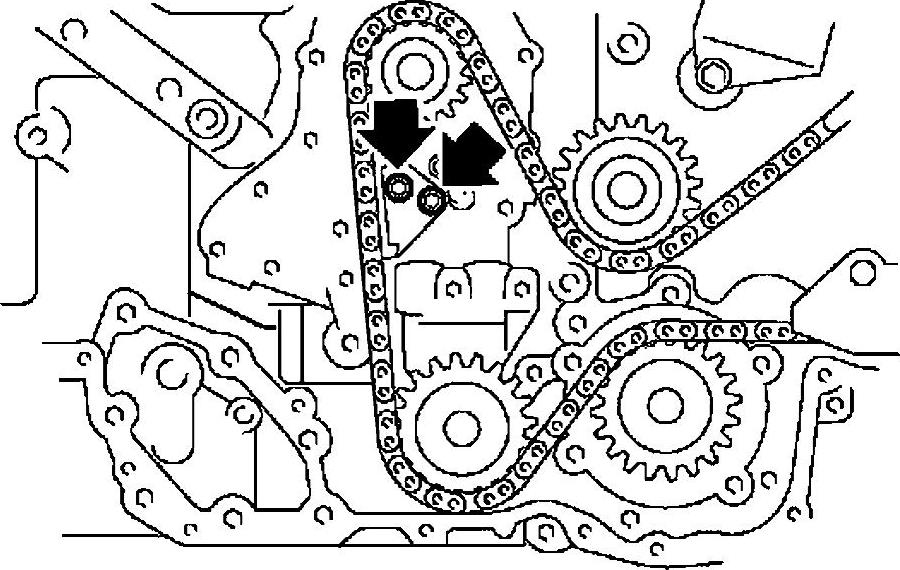

图27-2 正时链条张紧器柱塞A识别

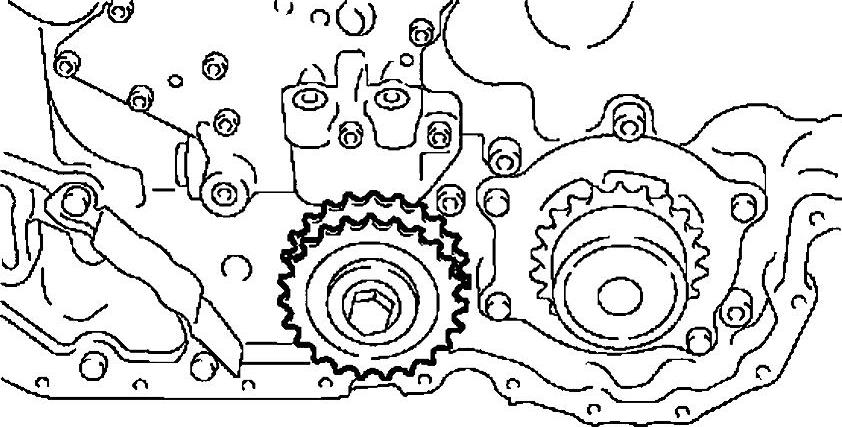

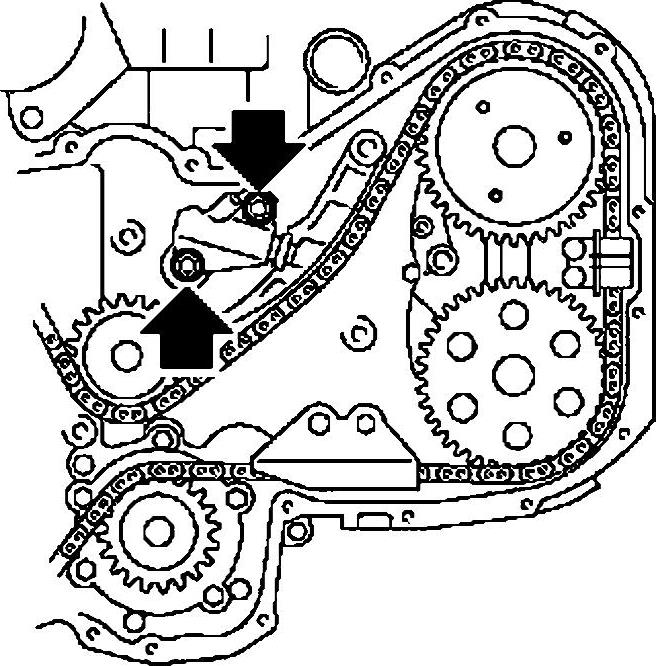

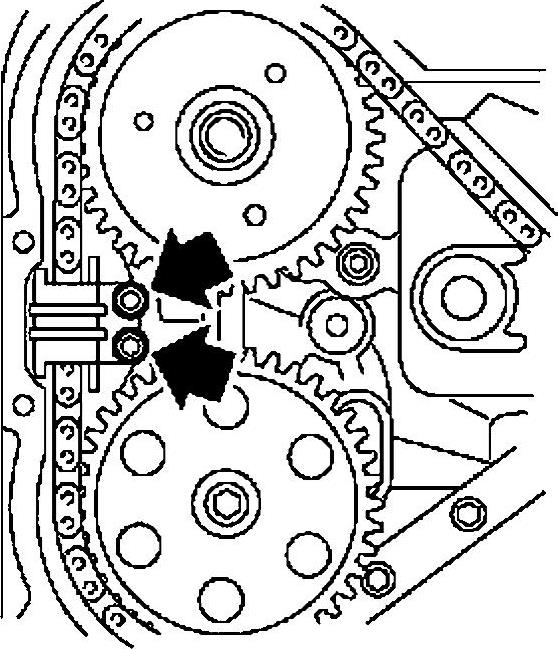

图27-3 拆卸正时链条导轨（右：在两个凸轮之间）

5）拆卸正时链条导轨（右）（图27-4）。

6）拆卸正时链条张紧器臂（右）（图27-4）。

7）拆卸正时链条（右）。

8）如图27-5所示，拆卸正时链条张紧器（左）。

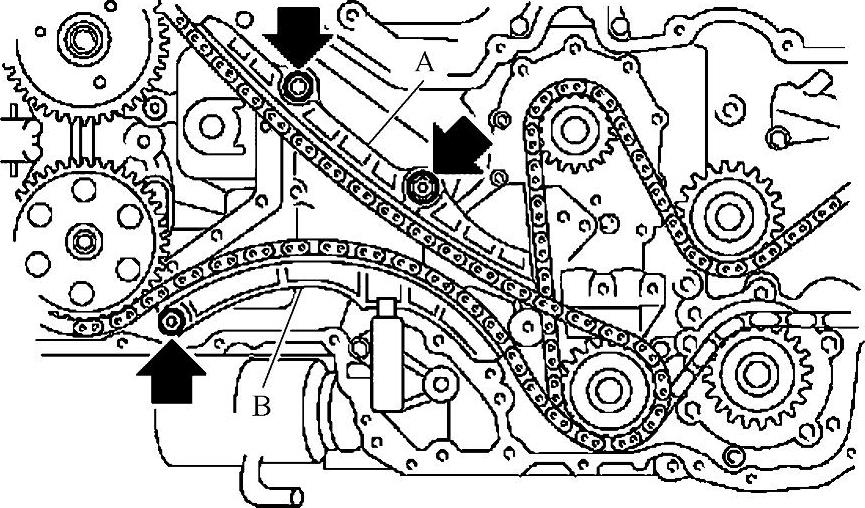

图27-4 拆卸正时链条导轨（右，A）和正时链条张紧器臂（右，B）

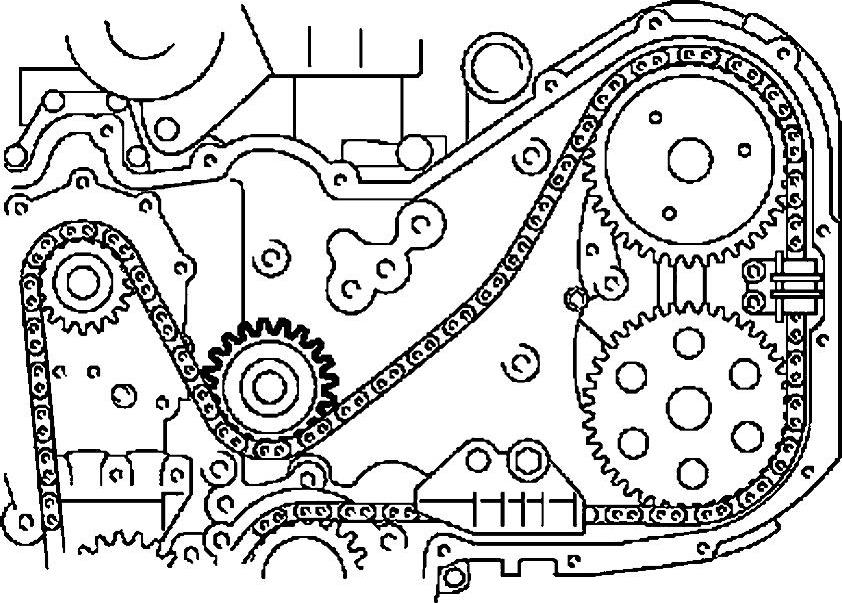

图27-5 拆卸正时链条张紧器（左）(https://www.daowen.com)

9）如图27-6所示，拆卸正时链条张紧器臂（左）。

10）如图27-7所示，拆卸正时链条导轨（左：在两个凸轮之间）。

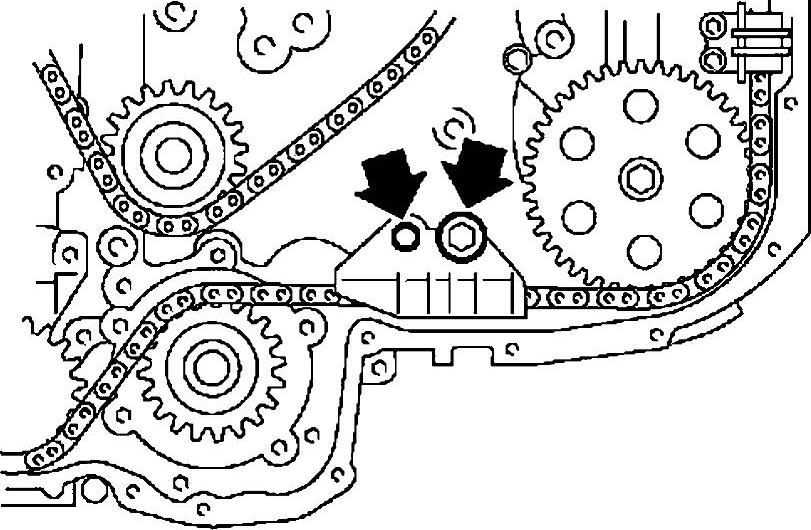

图27-6 拆卸正时链条张紧器臂（左）

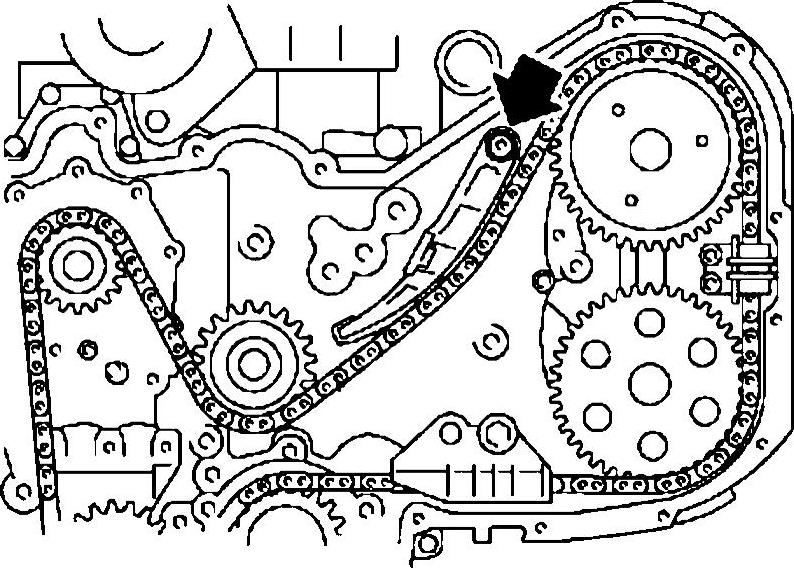

图27-7 拆卸正时链条导轨（左：在两个凸轮之间）

11）如图27-8所示，拆卸正时链条导轨（左）。

12）如图27-9所示，拆卸正时链条导轨（中央）。

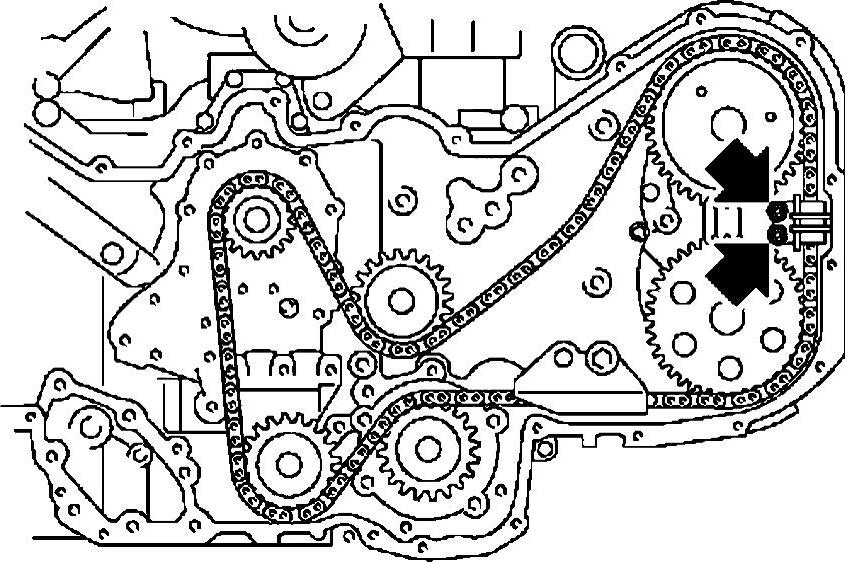

图27-8 拆卸正时链条导轨（左）

图27-9 拆卸正时链条导轨（中央）

13）如图27-10所示，拆卸惰轮链轮（上部）。

图27-10 拆卸惰轮链轮（上部）

14）拆卸正时链条（左）。

15）如图27-11所示，拆卸惰轮链轮（下部）。

图27-11 拆卸惰轮链轮（下部）
