TRIBECA（驰鹏）轿车3.0L发动机正时链条安装

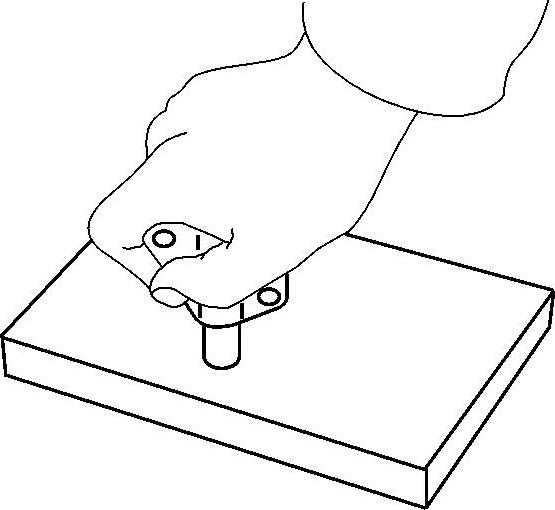

1）把正时链条张紧器抵在橡胶垫上，用力按压，如图27-12所示，使张紧器柱塞缩进，然后将一根细销插入张紧器柱塞与张紧器壳体之间的孔中。

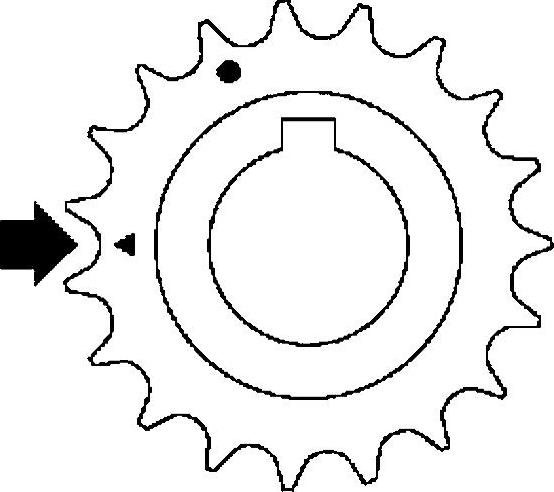

2）用专用工具将曲轴链轮上的顶部标记对齐到图27-13中的9点钟位置。
图27-12 按压正时链条张紧器
图27-13 顶部标记对准9点钟位置
3）把排气凸轮轴链轮上的键槽对准12点钟位置，如图27-14所示。
4）把进气凸轮轴链轮按照图27-15所示对齐。

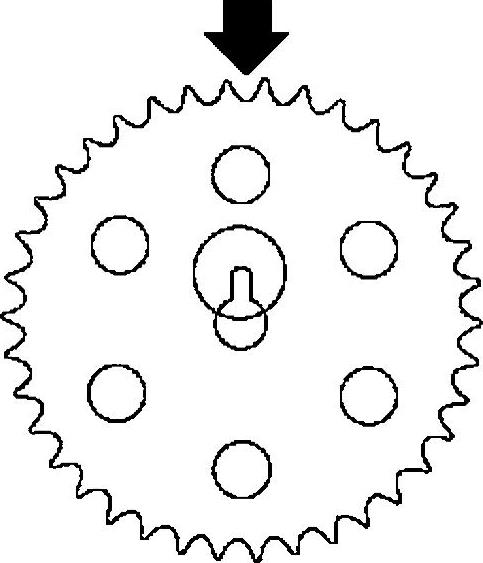

图27-14 排气凸轮轴链轮上的键槽对准12点钟位置

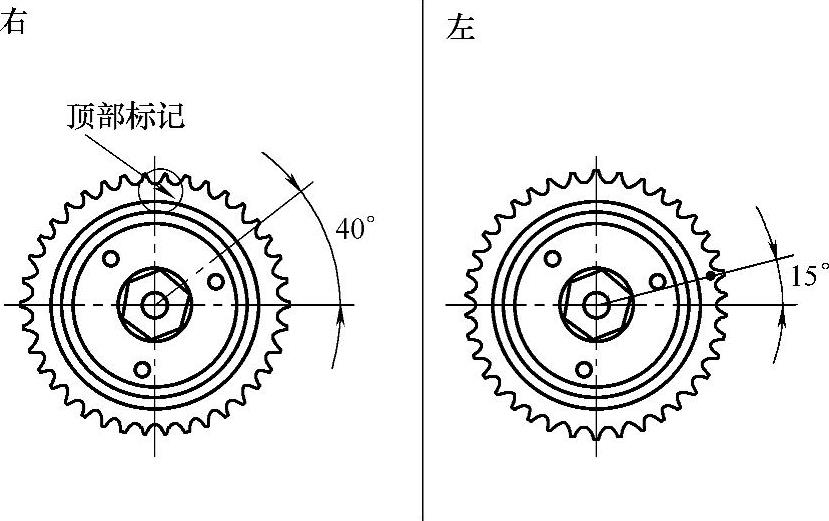

图27-15 对齐进气凸轮轴链轮位置
5）顺时针转动曲轴链轮，使顶部标记对齐12点钟位置（1缸活塞位于上止点位置）。
6）如图27-16所示，安装惰轮链轮（下部）并紧固。
7）安装正时链条（左）。

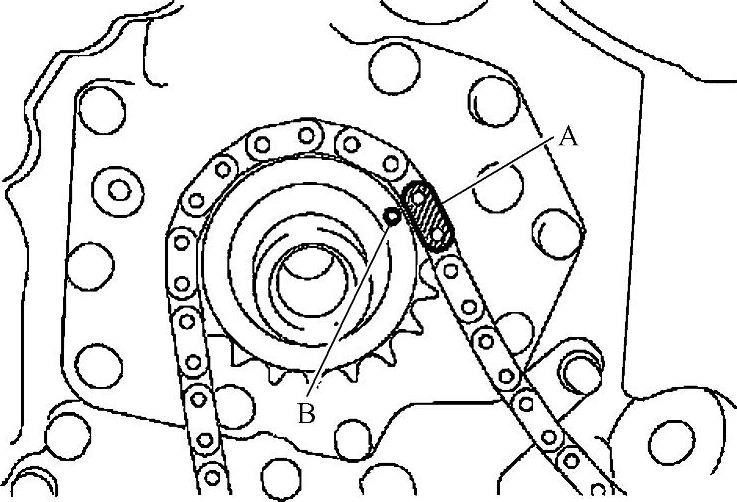

①按照图27-17所示，把曲轴链轮上的正时标记B与正时链条（左）上的金色链节A对齐。

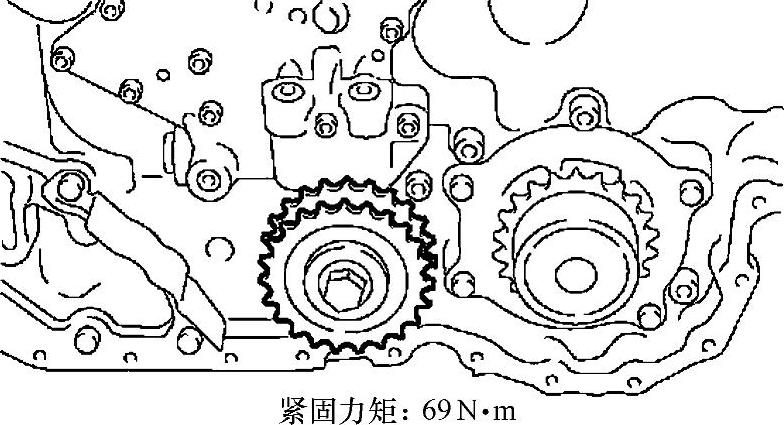

图27-16 安装并紧固惰轮链轮（下部）

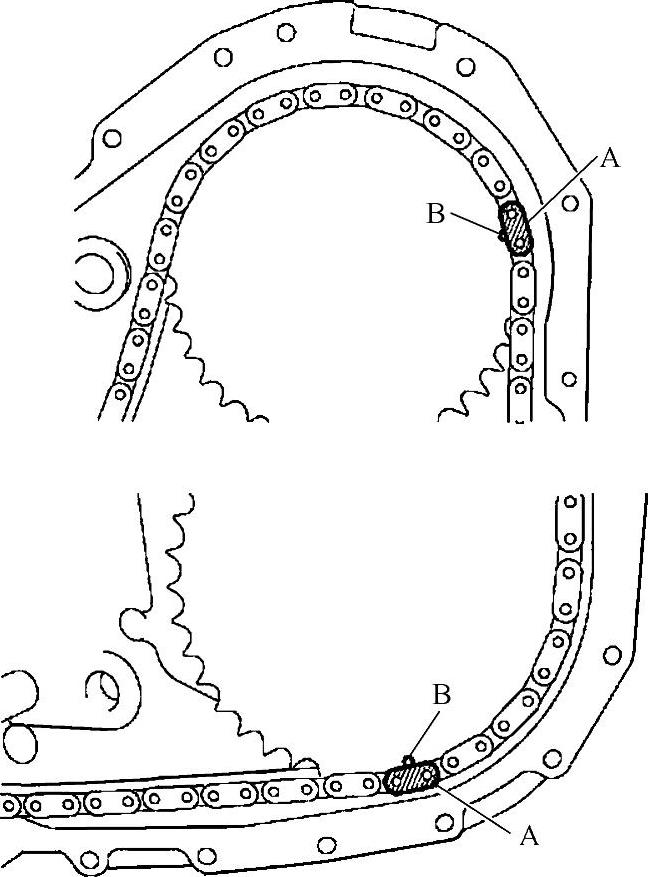

图27-17 正时标记B对齐金色链节A

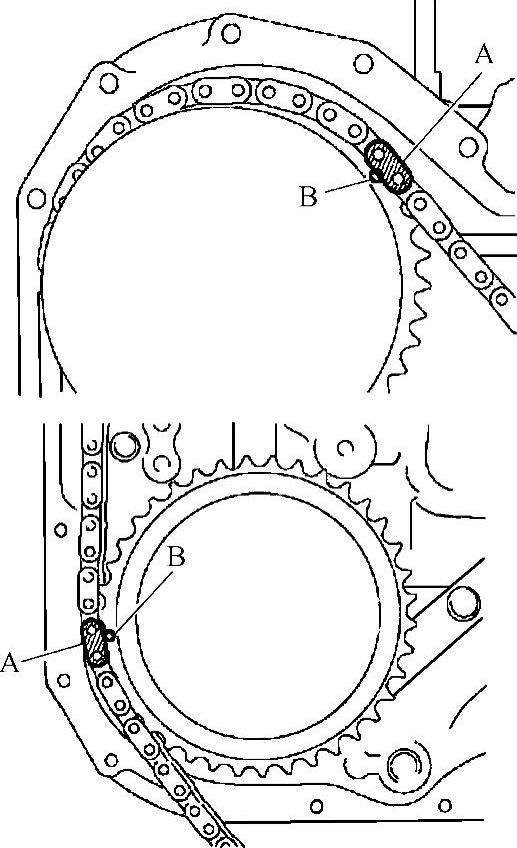

②把正时链条（左）依次安装到惰轮链轮（下部）、水泵、排气凸轮轴链轮（左）和进气凸轮轴链轮（左）上。按照图27-18所示，将正时链条上的蓝色链节A与凸轮轴链轮的正时标记B对齐。

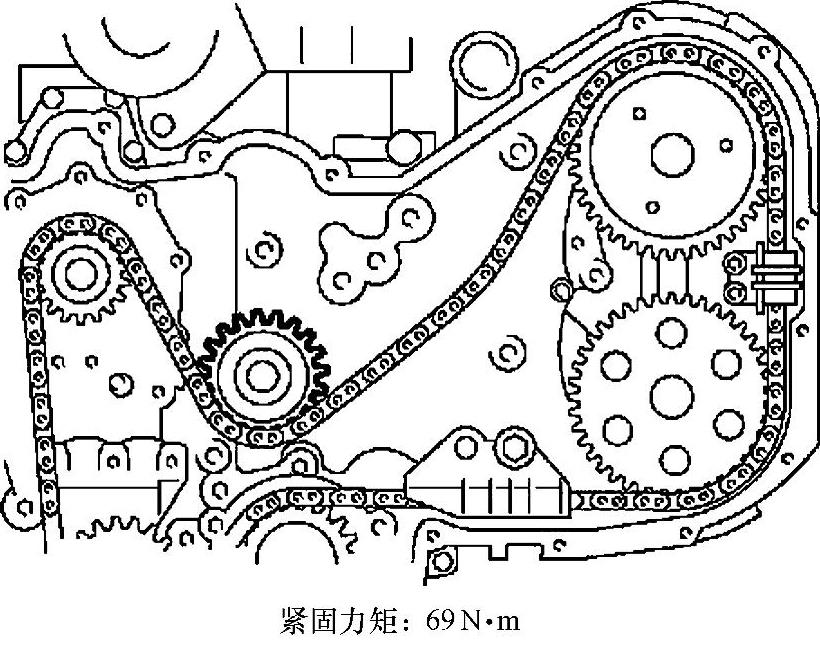

③按照图27-19所示，安装惰轮链轮（上）。
图27-18 蓝色链节A与凸轮轴链轮的正时标记B对齐
图27-19 安装惰轮链轮（上）

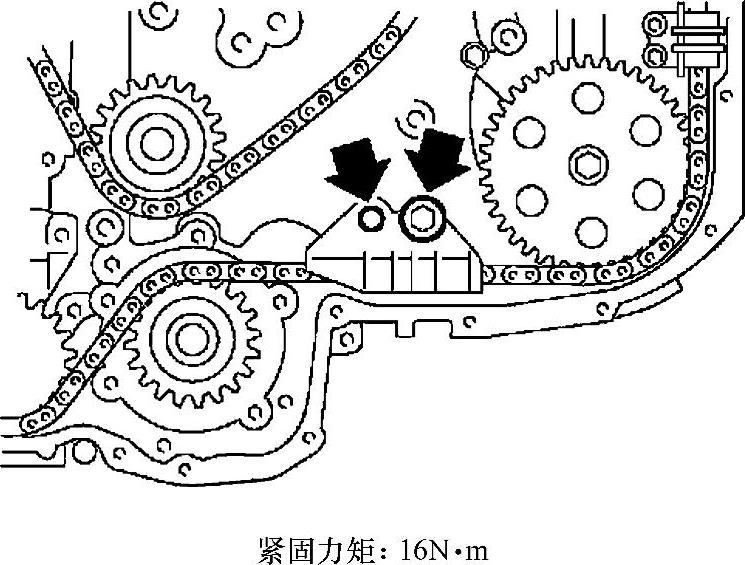

④如图27-20所示，安装正时链条导轨（左：在两个凸轮中间）
⑤如图27-21所示，安装正时链条导轨（左）。

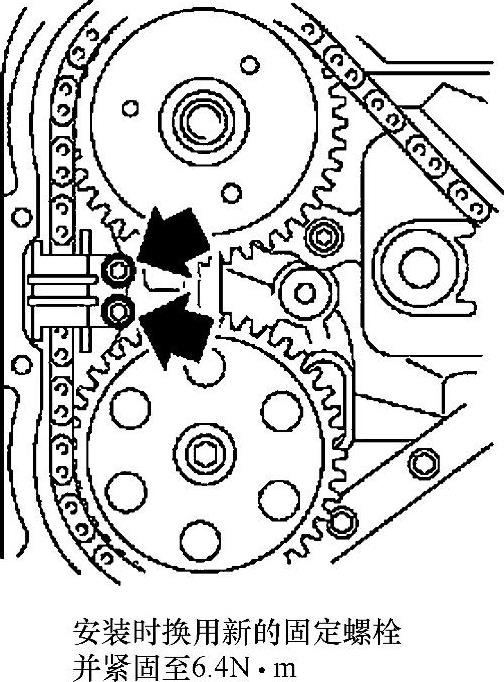

图27-20 安装正时链条导轨（左：在两个凸轮中间）

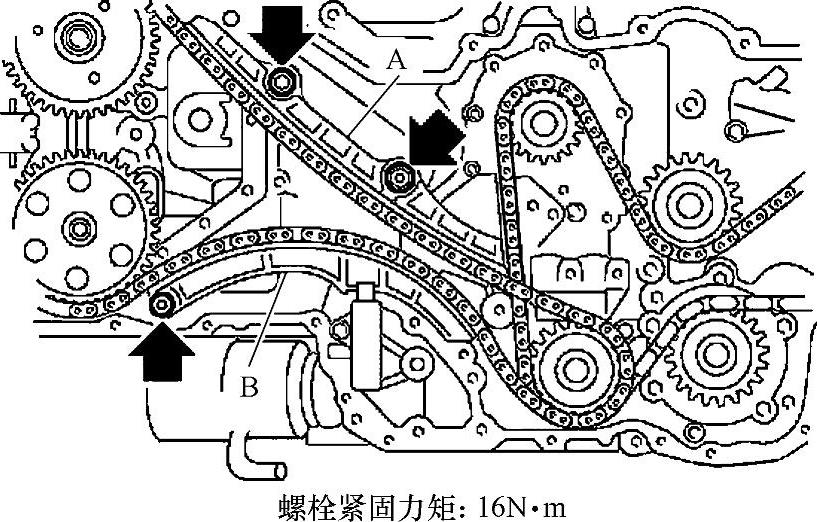

图27-21 安装正时链条导轨（左）
⑥按照图27-22所示，安装正时链条张紧器臂（左）。
⑦按照图27-23所示，安装正时链条张紧器（左）。
图27-22 安装正时链条张紧器臂（左）

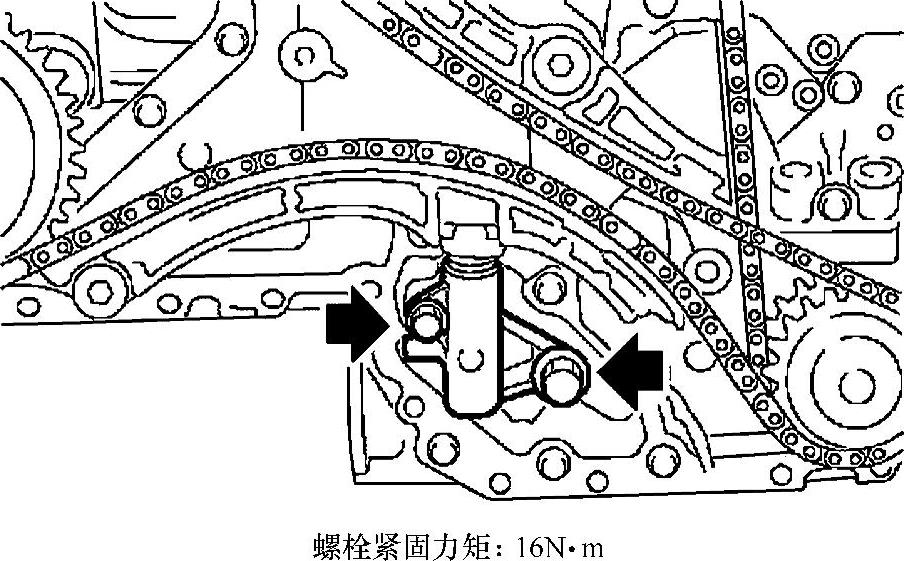

图27-23 安装正时链条张紧器（左）
8）安装正时链条（右）。

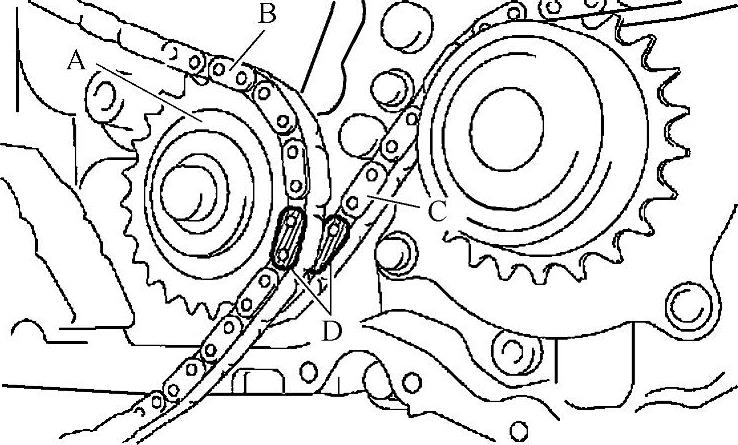

①按照图27-24所示，对齐惰轮链轮（下部）上的左侧和右侧正时链条标记。
图27-24 对齐正时链条标记
A—惰轮链轮（下部） B—正时链条（右） C—正时链条（左） D—蓝色链节
②把正时链条（右）依次安装到进气凸轮轴链轮（右）和排气凸轮轴链轮（右）上。按照图27-25所示，确认正时链条金色链节A对齐凸轮轴链轮的正时标记B。
③安装正时链条导轨（右）。
④按照图27-26所示，安装正时链条张紧器臂B（右）。
图27-25 正时链条金色链节A对齐凸轮轴链轮的正时标记B
图27-26 安装正时链条张紧器臂（右）
⑤按照图27-27所示，安装正时链条导轨（右：在2个凸轮之间，图27-26A）。

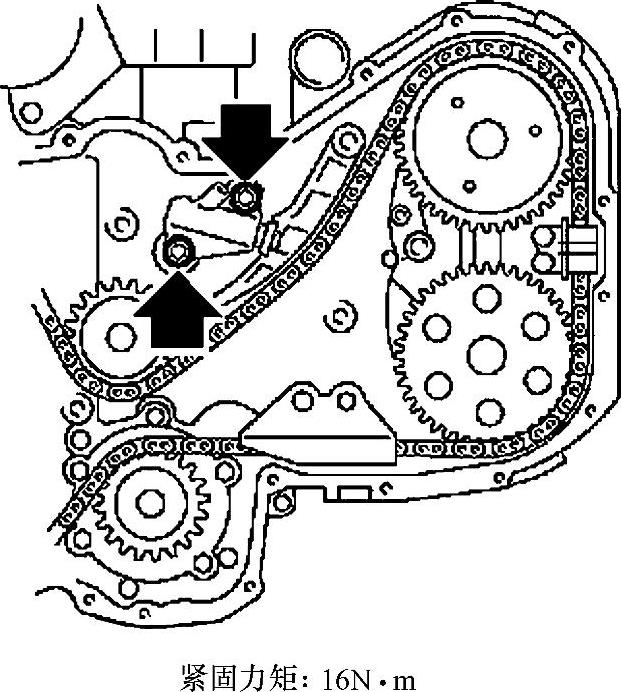

⑥按照图27-28所示，安装正时链条张紧器（右）。

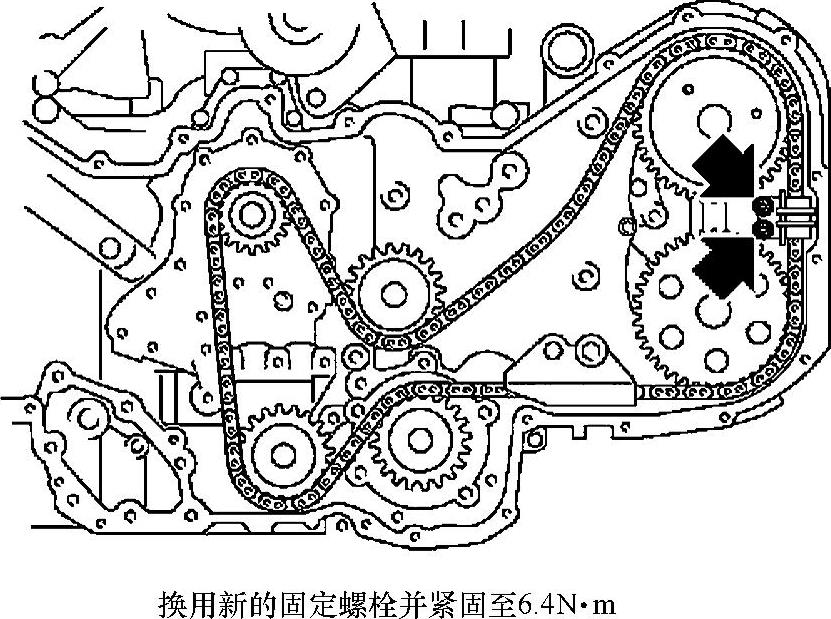

图27-27 安装正时链条导轨（右：在2个凸轮之间）
图27-28 安装正时链条张紧器（右）

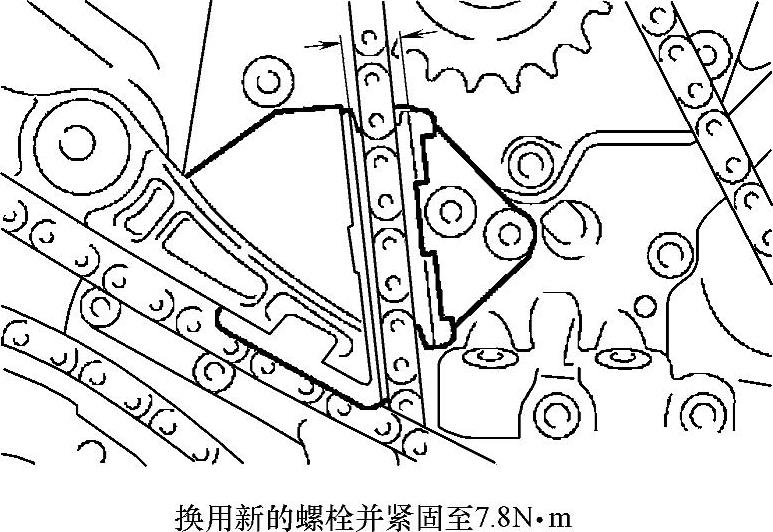

⑦把正时链条导轨（右）与正时链条导轨（中央）之间的间隙调节到8.4～8.6mm范围内。按照图27-29所示，安装正时链条导轨（中央）。
⑧从正时链条张紧器上拔出插入的止动销。
9）安装前正时链条盖。
10）安装曲轴带轮。
11）安装发动机传动带。
图27-29 安装正时链条导轨（中央）
