OUTBACK（傲虎）轿车2.5L（H4SO）发动机正时带部件识别

OUTBACK（傲虎）轿车2.5L（H4SO）发动机正时带部件识别见图27-31。

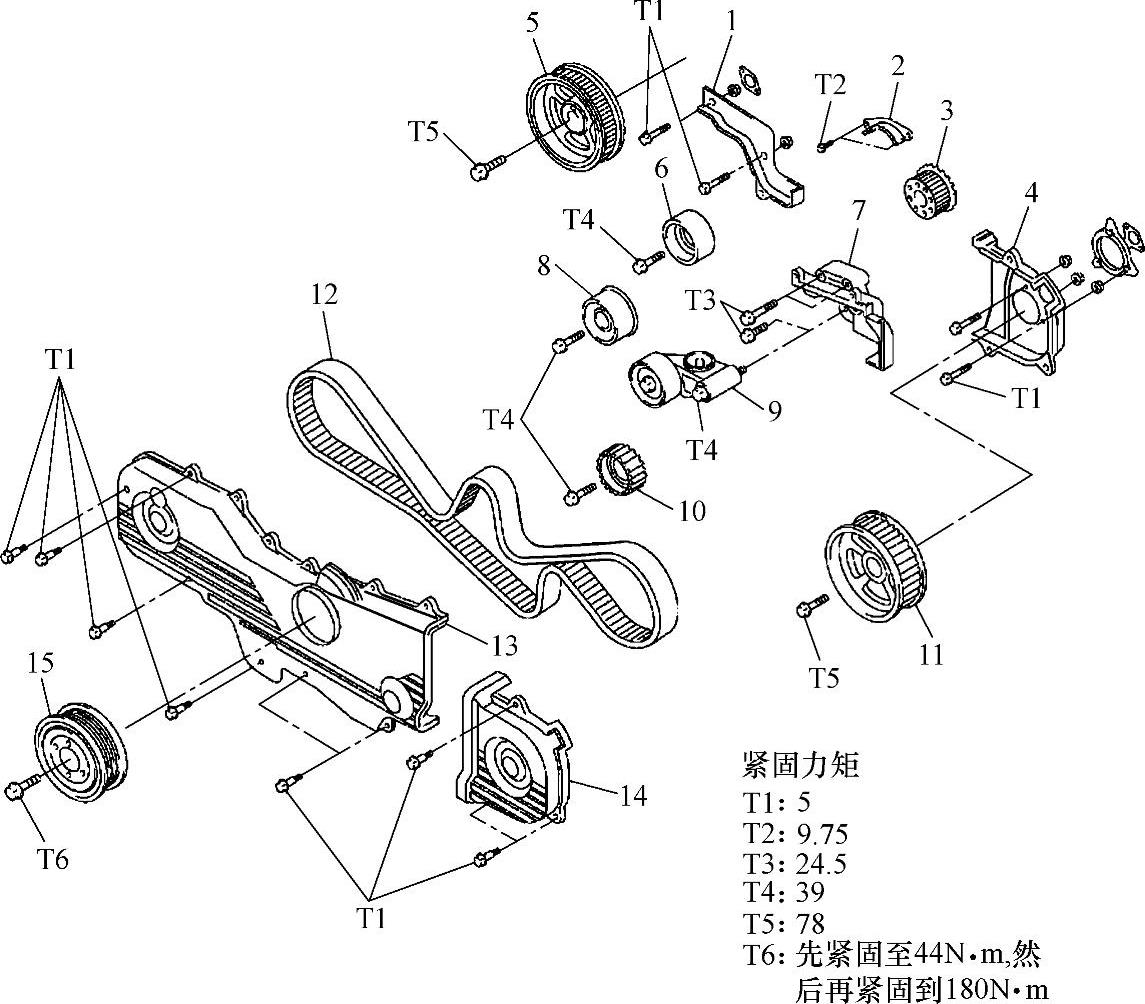

图27-31 OUTBACK（傲虎）轿车2.5L（H4SO）发动机正时带部件识别

1—2号正时带罩（右） 2—正时带导轨 3—曲轴链轮 4—2号正时带罩（左） 5—1号凸轮轴链轮 6—1号正时带惰轮 7—正时带张紧器支架8—2号正时带惰轮 9—正时带张紧器张紧度调节器 10—2号正时带惰轮 11—2号凸轮轴链轮 12—正时带13—前正时带罩 14—正时带罩（左）15—曲轴带轮
