OUTBACK（傲虎）轿车2.5L（H4SO）发动机正时带拆卸

二、OUTBACK（傲虎） 轿车2.5L（H4SO） 发动机正时带拆卸

1）拆卸V带。

2）拆卸曲轴带轮。

3）拆卸正时带罩。

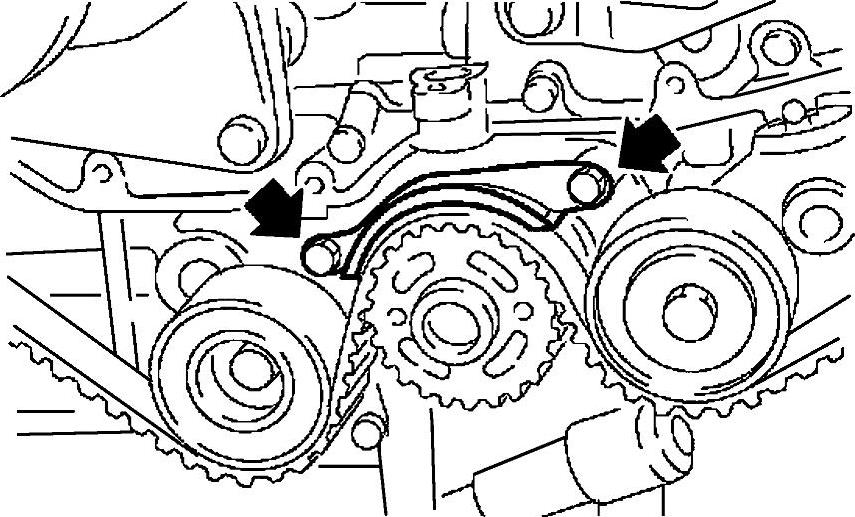

4）拆卸正时带导轨（图27-32）。

图27-32 拆卸正时带导轨

5）如果正时带上的定位标记或箭头标记（指示转动方向）已经消失，则拆卸正时带前先按照如下程序在正时带上做上新的记号。

①按照图27-33所示，用专用工具转动曲轴，使链轮上的标记a与气缸体上的缺口b对齐。然后确保右侧凸轮轴链轮标记c，凸轮盖和气缸盖配合面d或左侧凸轮轴链轮的标记e和正时带罩上的槽口f已经调整好，见图27-34。

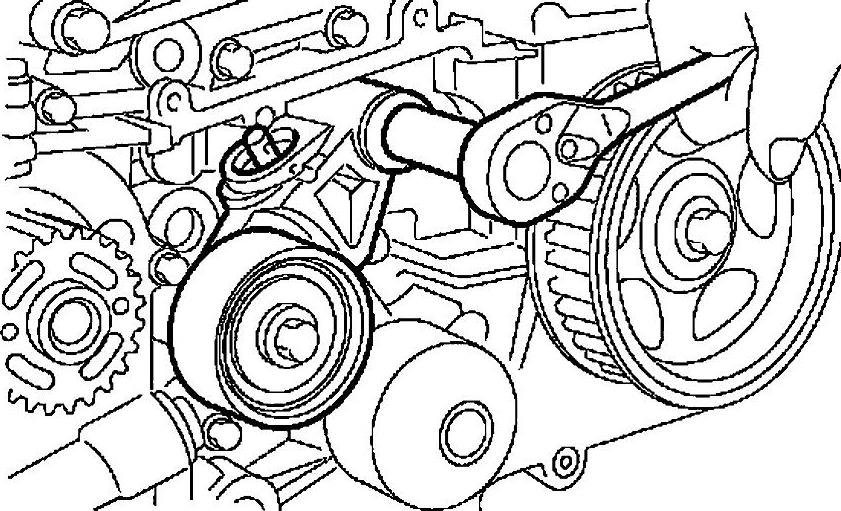

图27-33 用专用工具转动曲轴

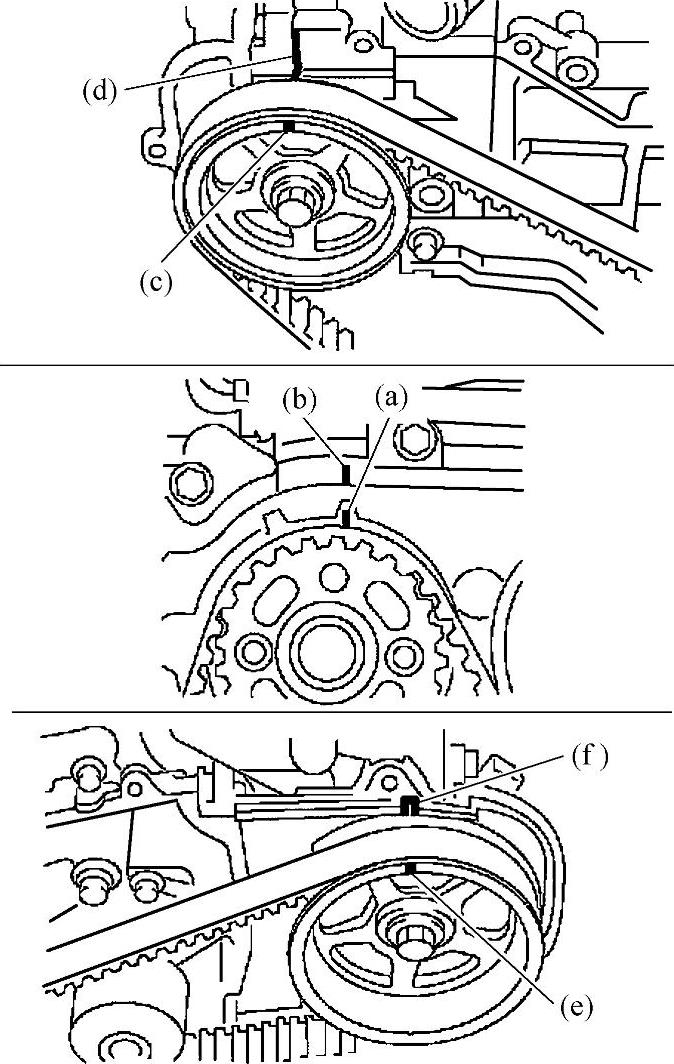

图27-34 对齐标记

②根据曲轴链轮和凸轮轴链轮的相对位置，用白色油漆在正时带上标出对齐标记或箭头标记，见图27-35和图27-36。

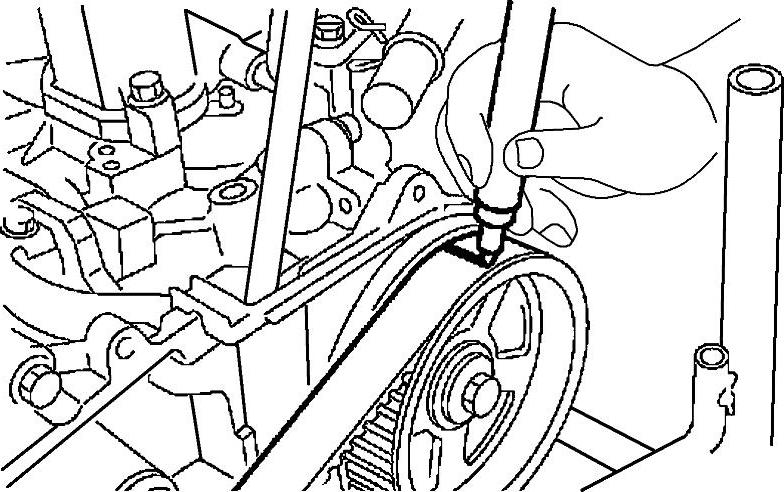

图27-35 做上标记

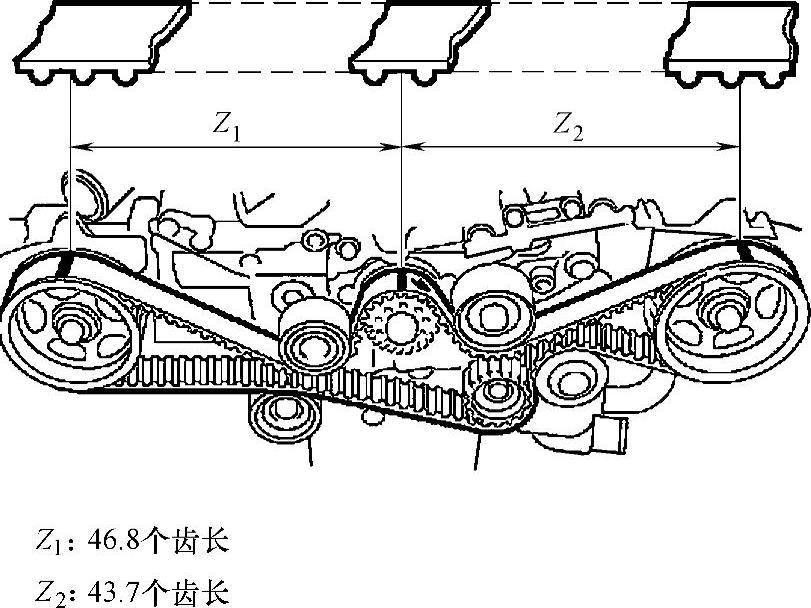

图27-36 识别齿长

6）拆下2号正时带惰轮，如图27-37所示。

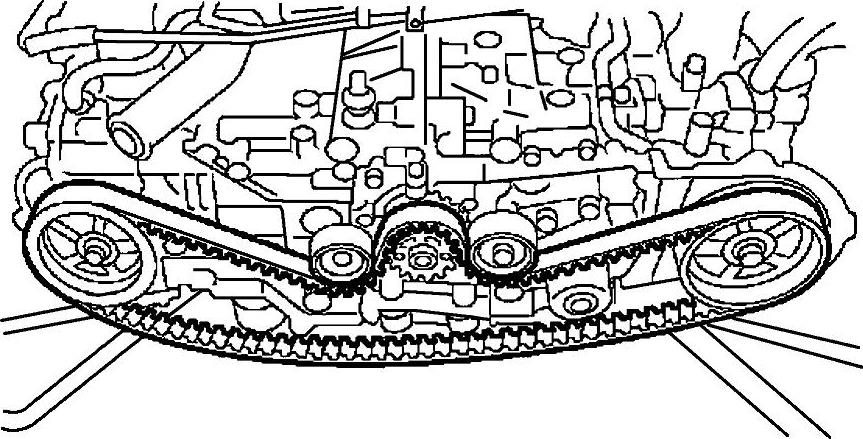

7）拆卸正时带，如图27-38所示。

图27-37 拆卸2号正时带惰轮

图27-38 拆卸正时带

8）拆卸正时带惰轮和正时带自动张紧器张紧度调节器总成。

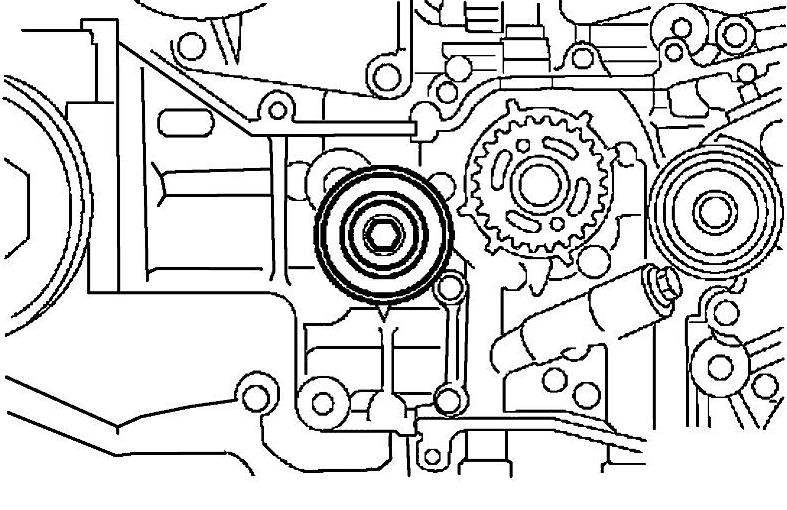

①按照图27-39所示，拆卸1号正时带惰轮。

②按照图27-40所示，拆卸正时带自动张紧器张紧度调节器总成。

图27-39 拆卸1号正时带惰轮

图27-40 拆卸正时带自动张紧器张紧度调节器总成
