OUTBACK（傲虎）轿车2.5L（H4SO）发动机正时带安装
2025年09月26日
三、OUTBACK（傲虎）
轿车2.5L（H4SO）
发动机正时带安装
1）拆卸正时带张紧度自动调节器总成和正时带惰轮。
①把正时带张紧度自动调节器总成连接到垂直型挤压工具上。
②如图27-41所示，用294N或更大的力慢慢压下调节杆，直至调节杆对准缸体上的限位销孔。
③如图27-42所示，把直径为2mm的限位销插入限位销孔内，固定调节杆。

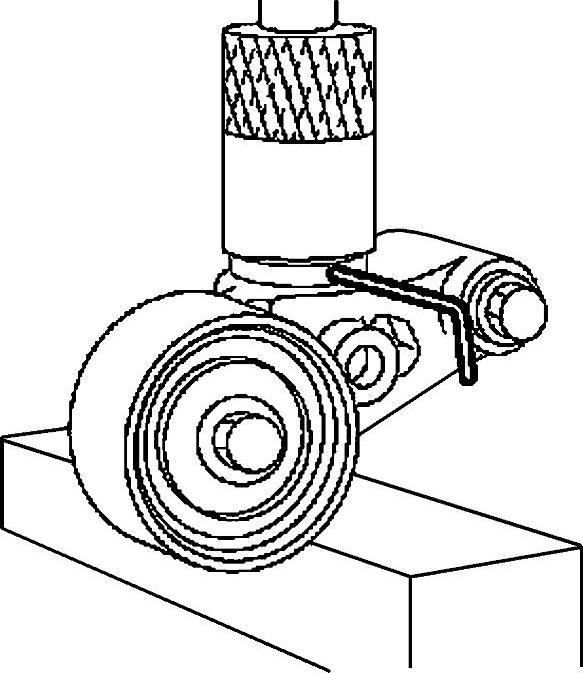

图27-41 按压调节杆

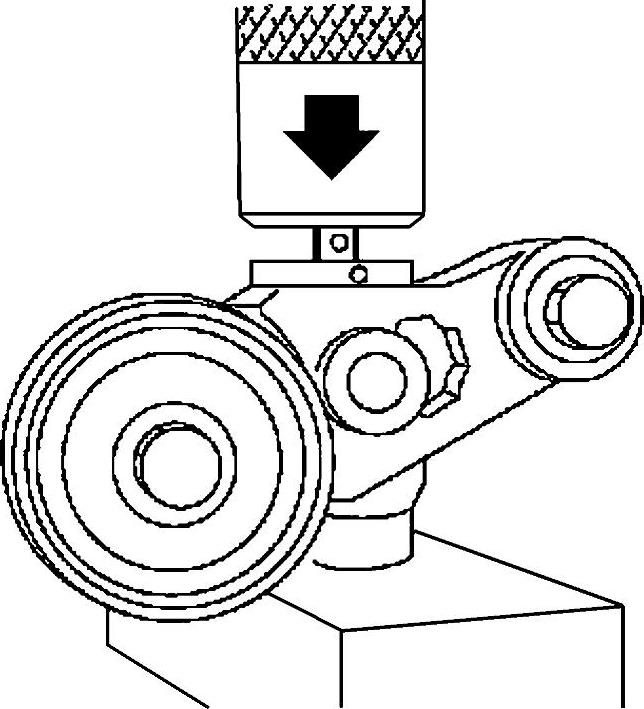

图27-42 插入限位销
④如图27-43所示，安装正时带张紧度自动调节器总成。

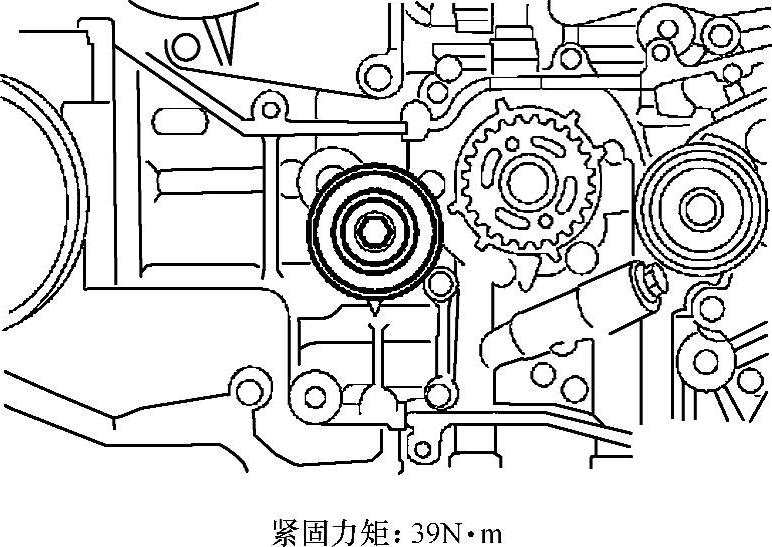

⑤如图27-44所示，安装1号正时带惰轮。

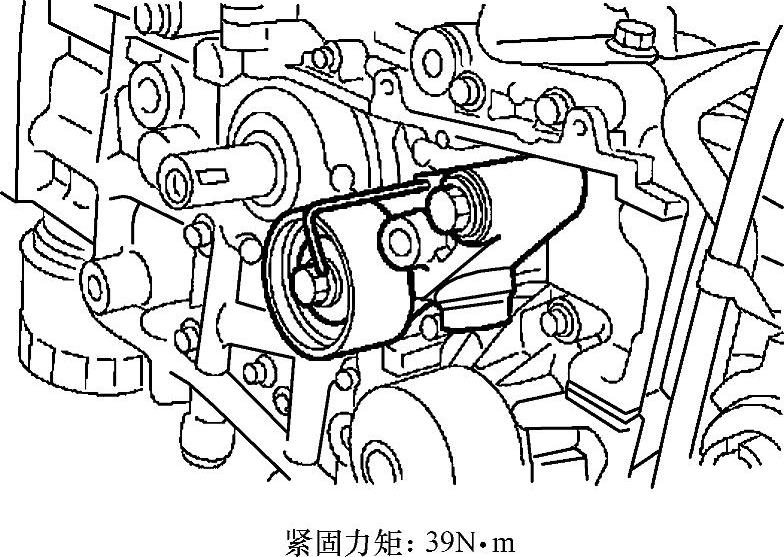

图27-43 安装正时带张紧度自动调节器总成
图27-44 安装1号正时带惰轮
2）安装正时带。
①用专用工具转动凸轮轴链轮，使正时标记A位于图27-45所示的位置。
②如图27-46所示，当正时带上的正时标记B与凸轮轴链轮上的正时标记A对齐时，安装好正时带。

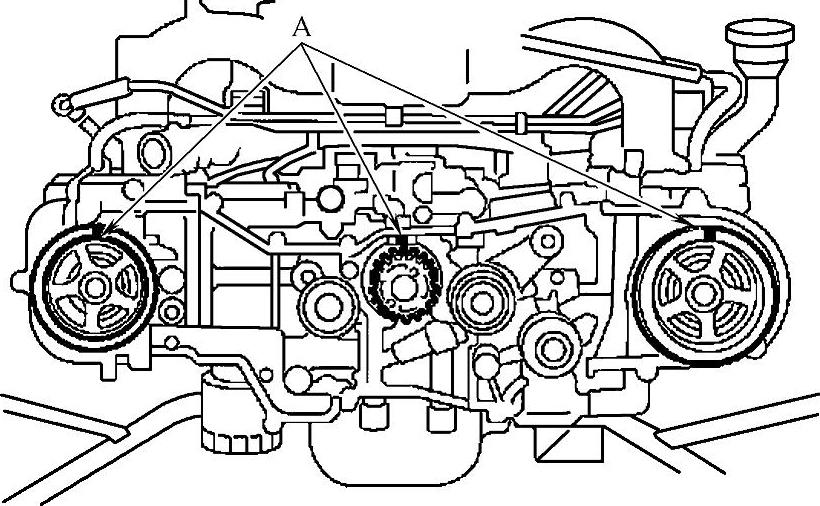

图27-45 凸轮轴链轮正时标记识别

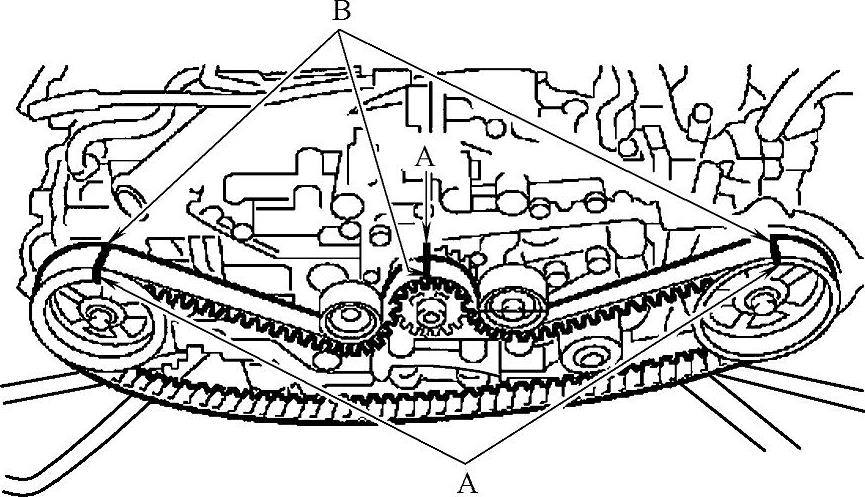

图27-46 正时带上的正时标记B与凸轮轴链轮上的正时标记A对齐
③如图27-47所示，安装2号正时带惰轮。
④确认正时带上的正时标记与凸轮轴链轮上的正时标记对齐后，从正时带张紧度调节器上拔出插入的限位销，如图27-48所示。

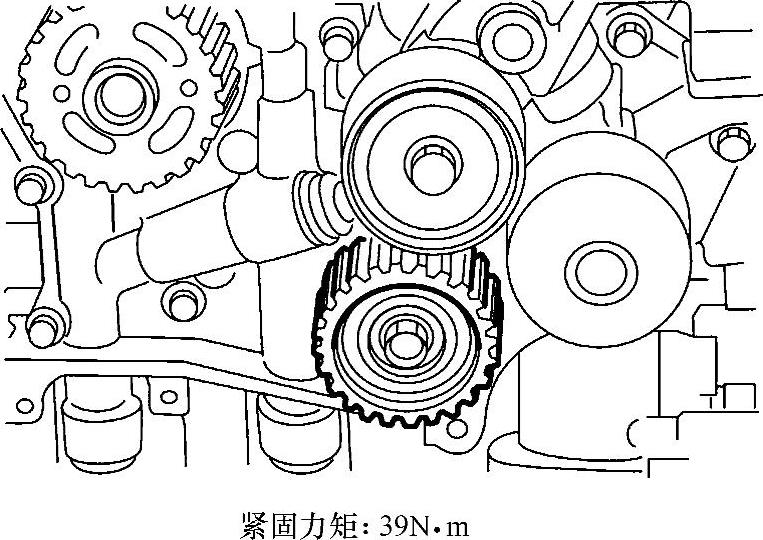

图27-47 安装2号正时带惰轮
图27-48 拔出限位销
3）安装正时带导轨：
①先暂时拧紧固定螺栓（图27-49）。
②用塞尺检查并调节好正时带与正时带导轨之间的间隙，如图27-50所示。

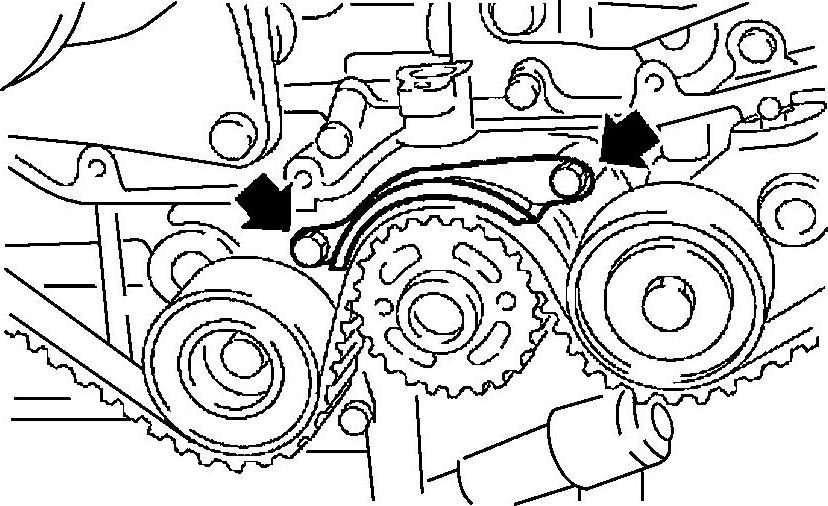

图27-49 固定螺栓识别

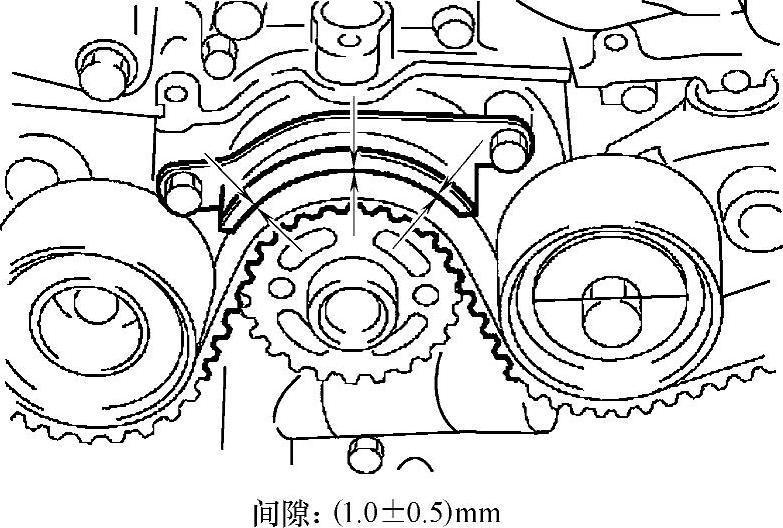

图27-50 调节正时带与正时带导轨之间的间隙

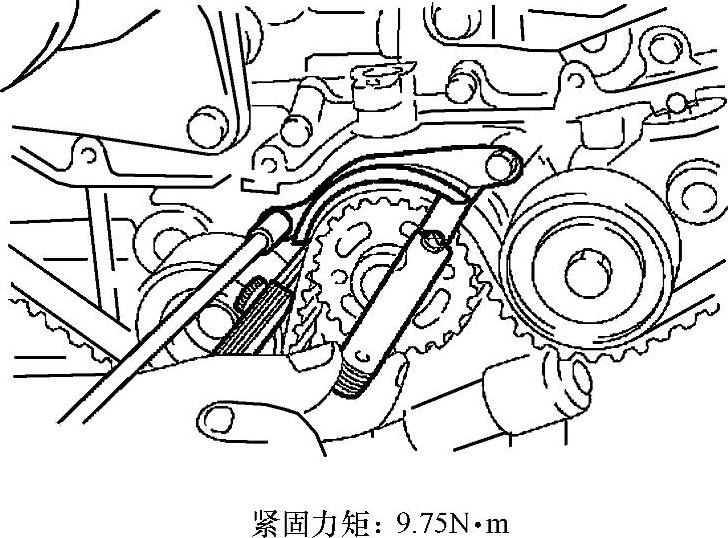

③如图27-51所示，将固定螺栓紧固到规定力矩。
图27-51 将固定螺栓紧固到规定力矩
