LEGACY（力狮）轿车H4DOTC发动机正时带安装
1）把正时带张紧度自动调节器总成安装到垂直型挤压工具上。
2）如图27-59所示，用294N或更大的力慢慢压下正时带张紧度自动调节器总成上的调节杆，直至调节杆对准缸体上的限位销销孔。
3）如图27-60所示，插入直径为2mm的限位销，将调节杆固定住。

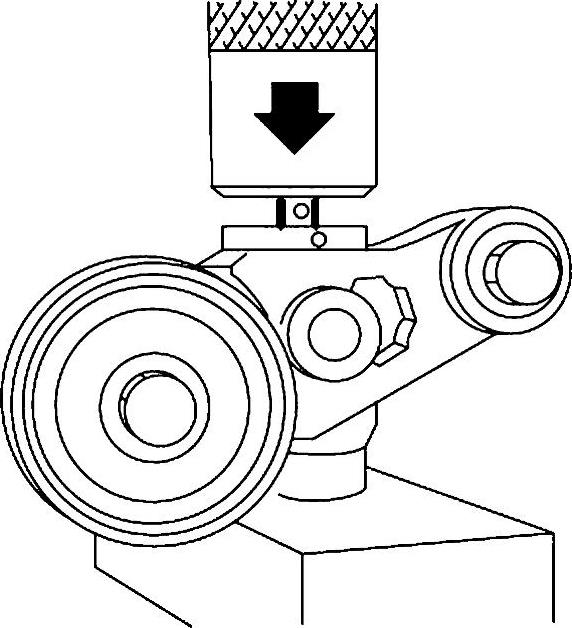

图27-59 按压调节杆

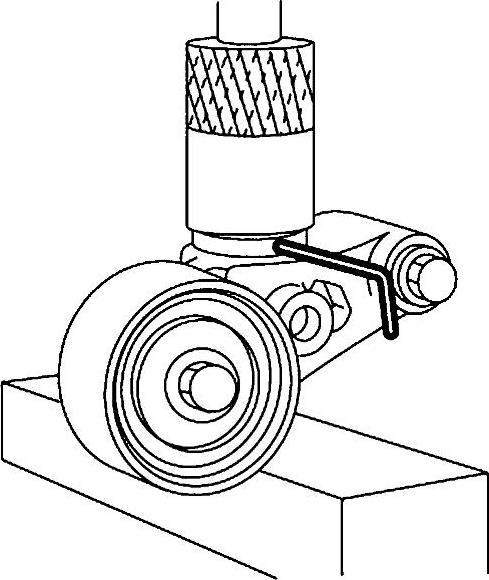

图27-60 插入限位销
4）安装正时带张紧度自动调节器总成（图27-61）。
5）如图27-62所示，安装正时带2号惰轮。
图27-61 正时带张紧度自动调节器总成
图27-62 安装正时带2号惰轮

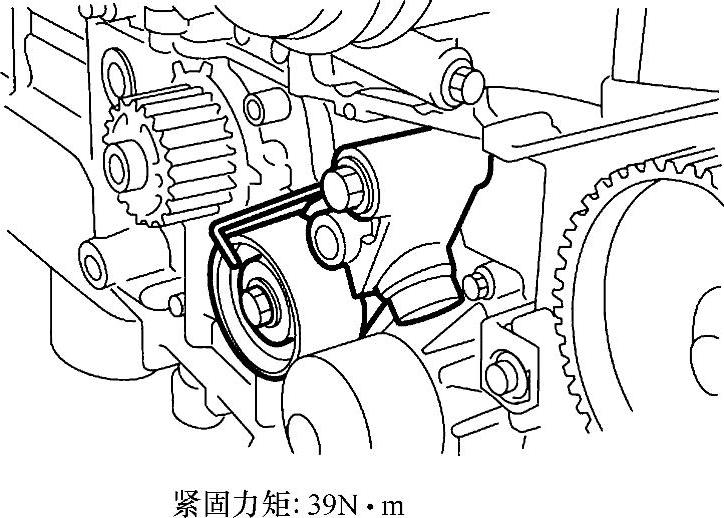

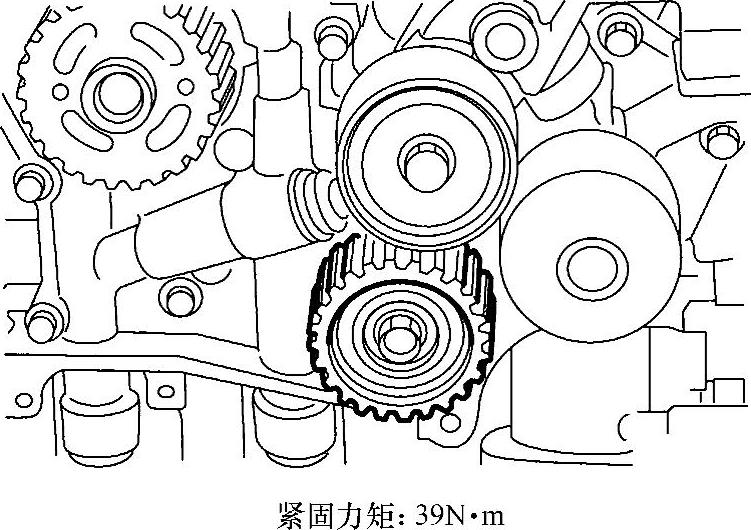

6）如图27-63所示，安装正时带惰轮。
7）安装正时带。

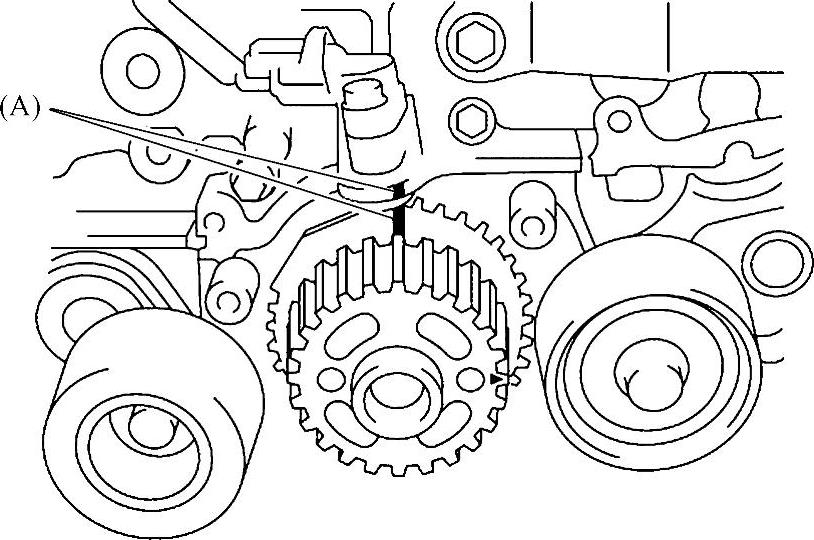

①把曲轴链轮上的定位标记A与气缸体机油泵盖上的定位标记对齐，如图27-64所示。
图27-63 安装正时带惰轮
图27-64 对齐定位标记
②把排气凸轮轴链轮（右）上的标记A与正时带罩上的槽口B对齐，如图27-65所示。

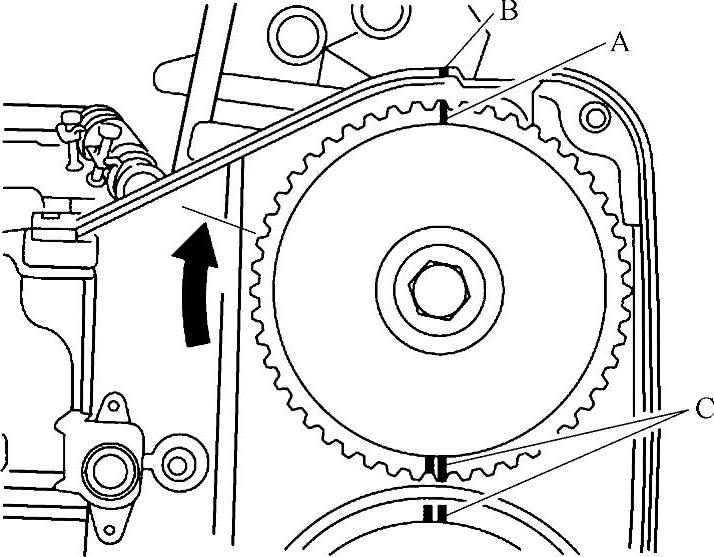

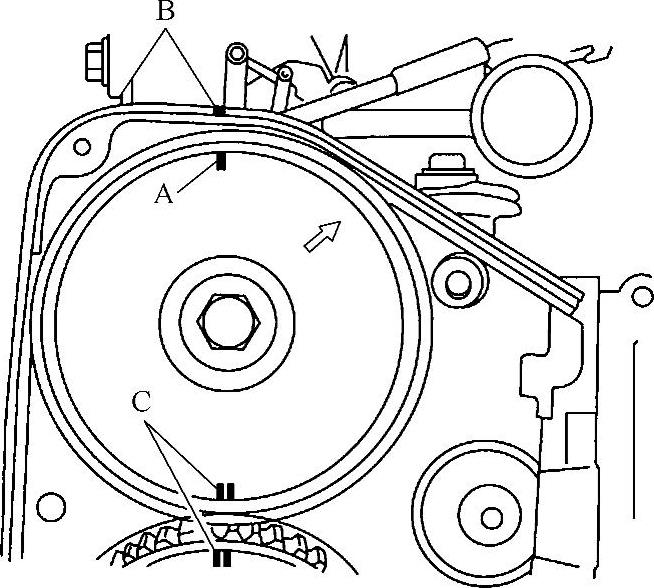

③如图27-66所示，把进气凸轮轴链轮（右）上的标记A与正时带罩上的槽口B对
图27-65 标记A对准槽口B
图27-66 对齐标记
齐，确保进气凸轮轴链轮和排气凸轮轴链轮上的标记C对齐。

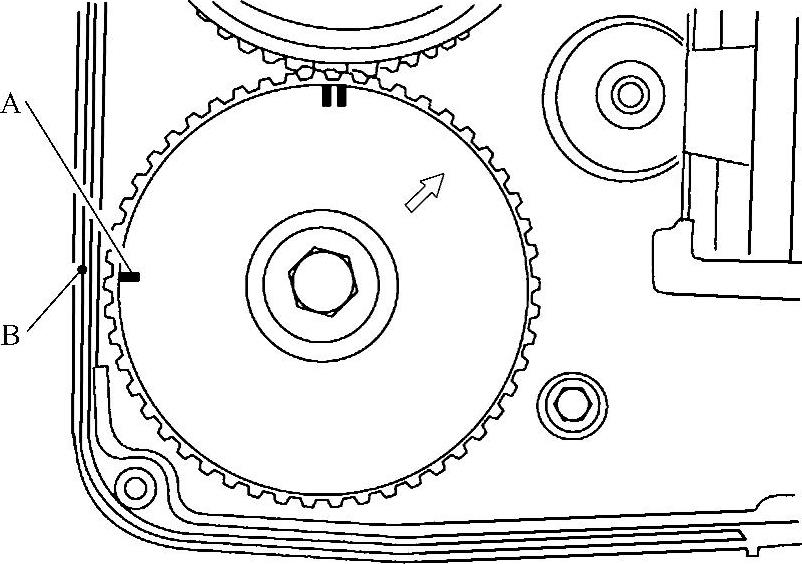

④逆时针（从发动机前端看）转动排气凸轮轴链轮（左），使链轮上标记A对准正时带罩上的槽口B，如图27-67所示。
⑤顺时针（从发动机前端看）转动进气凸轮轴链轮（左），使链轮上的标记A对准正时带罩上的槽口B，如图27-68所示。
图27-67 排气凸轮轴链轮标记A对准正时带罩上的槽口B
图27-68 进气凸轮轴链轮标记A对准正时带罩上的槽口B

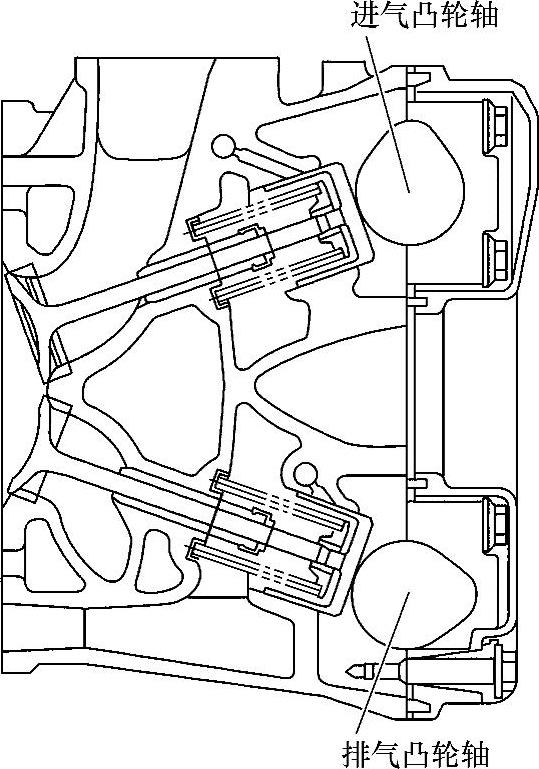

⑥确认凸轮轴（图27-69）链轮和曲轴链轮位置正确。
图27-69 进气凸轮轴和排气凸轮轴识别

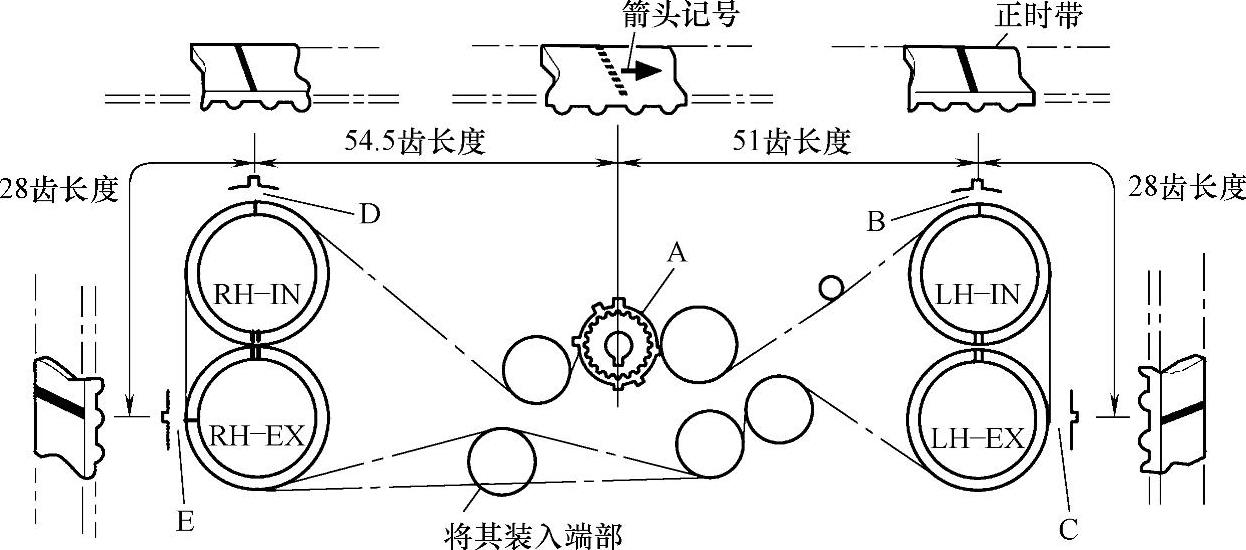

⑦如图27-70所示，按照字母顺序对准正时带上的正时标记、链轮上的正时标记并安装好正时带。

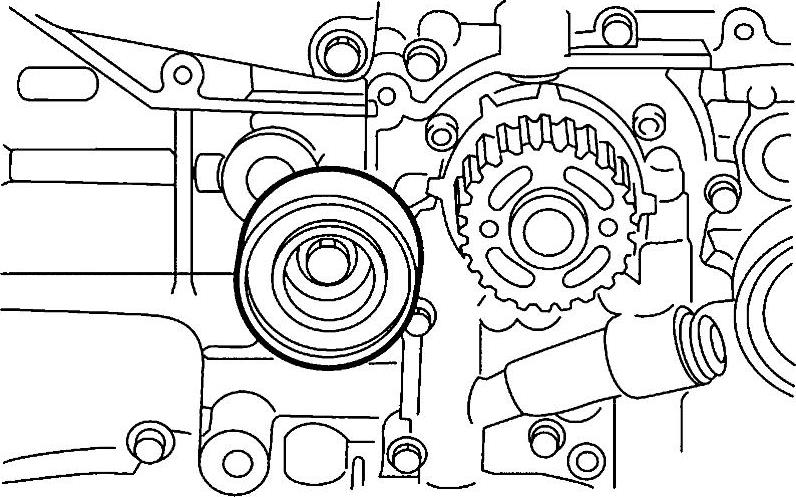

8）如图27-71所示，安装正时带惰轮。
9）安装正时带导向装置。

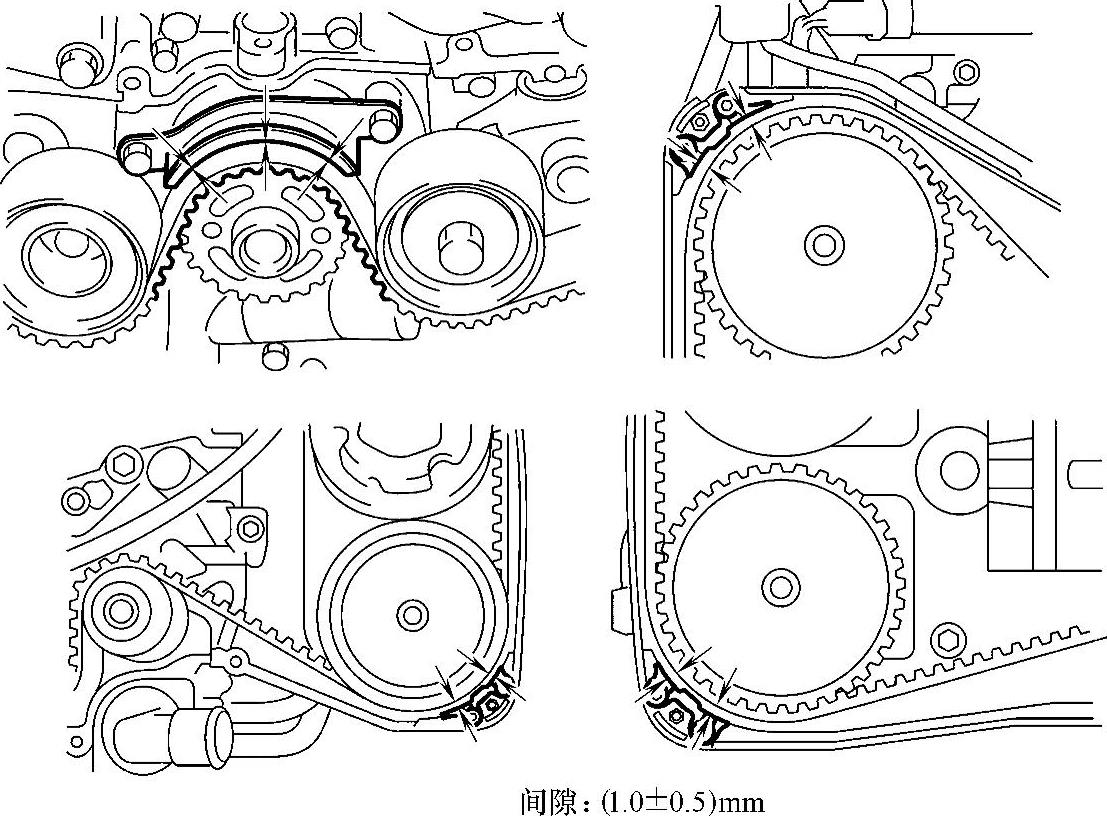

①检查并调节正时带与正时带导向装置之间的间隙，如图27-72所示。
图27-70 对准正时标记
图27-71 安装正时带惰轮
图27-72 调节好间隙

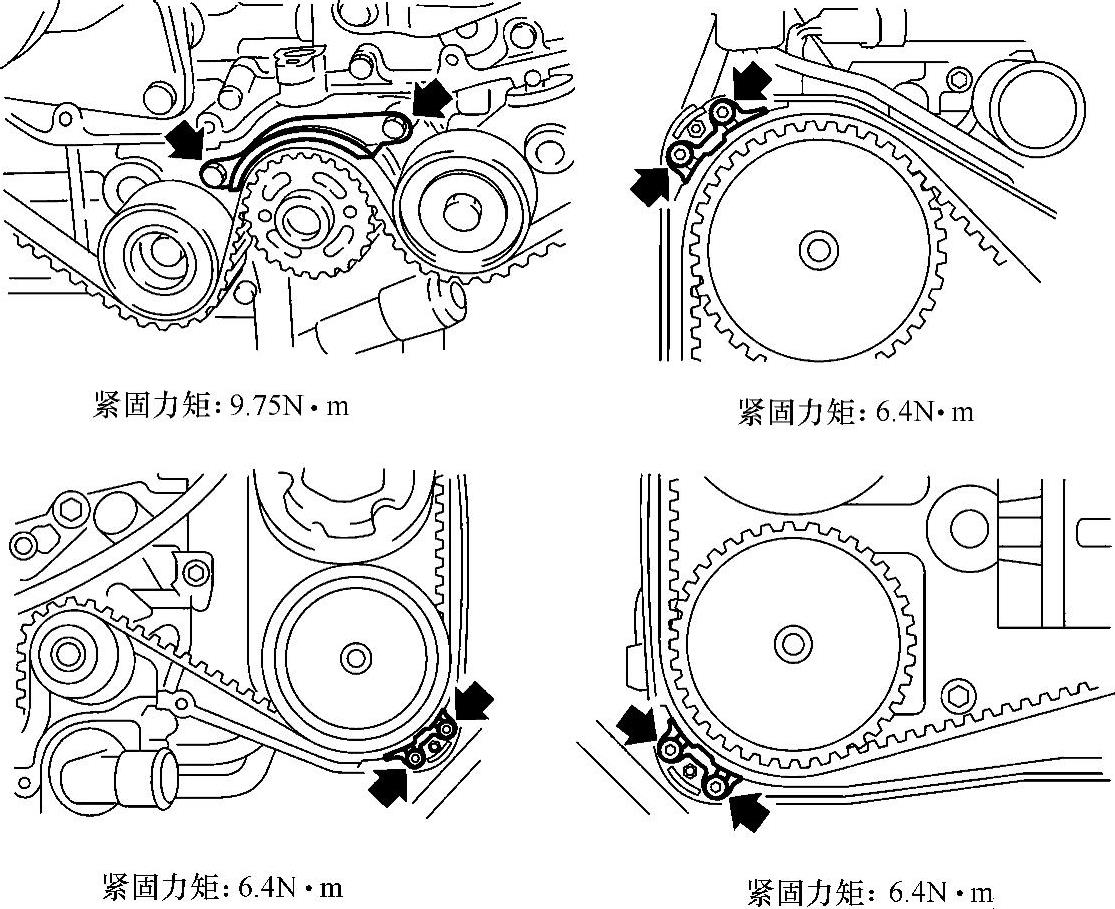

②如图27-73所示，紧固正时带导向装置上的螺栓。
图27-73 紧固正时带导向装置上的螺栓

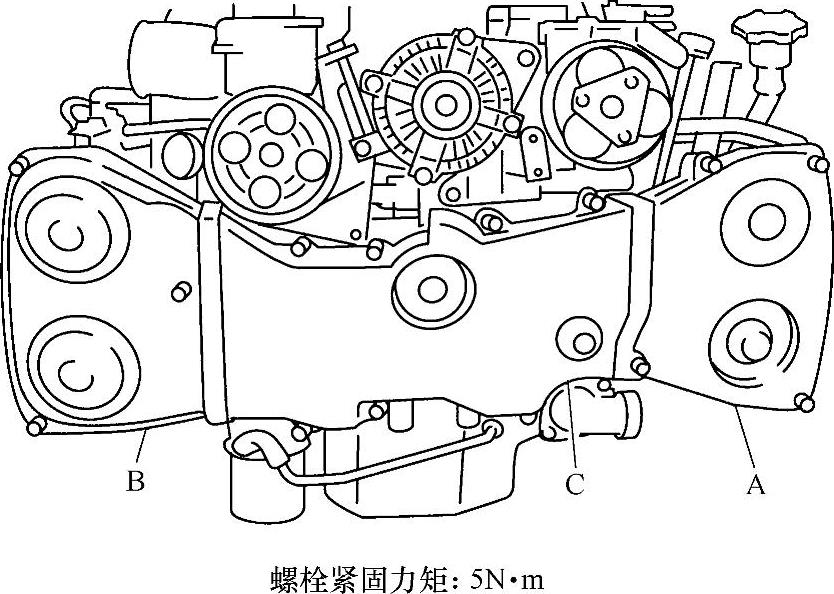

10）如图27-74所示，安装正时带罩A、B和C。

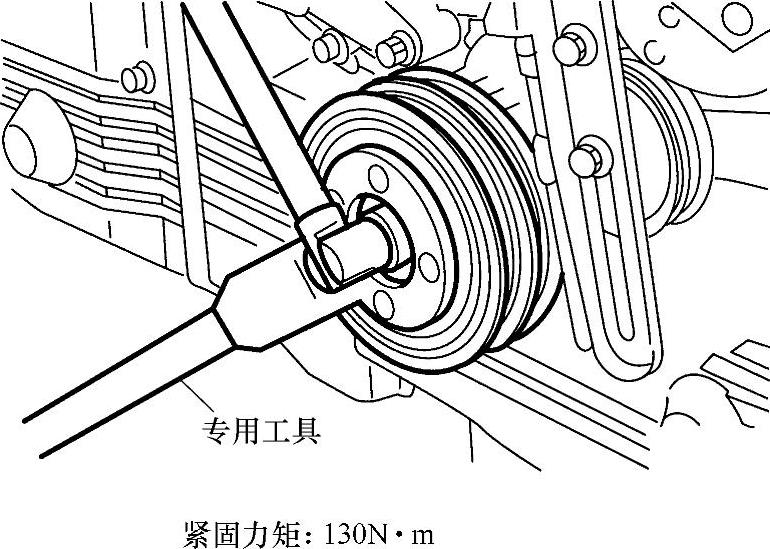

11）安装曲轴带轮，如图27-75所示，用专用工具把曲轴带轮螺栓紧固到130N·m。
图27-74 安装正时带罩A、B和C
图27-75 用专用工具紧固曲轴带轮螺栓
12）安装V带。
