LEGACY（力狮）轿车H4DOTC发动机正时带拆卸

一、LEGACY（力狮） 轿车H4DOTC发动机正时带拆卸

1）拆下V带。

2）拆下曲轴带轮。

3）拆下正时带盖

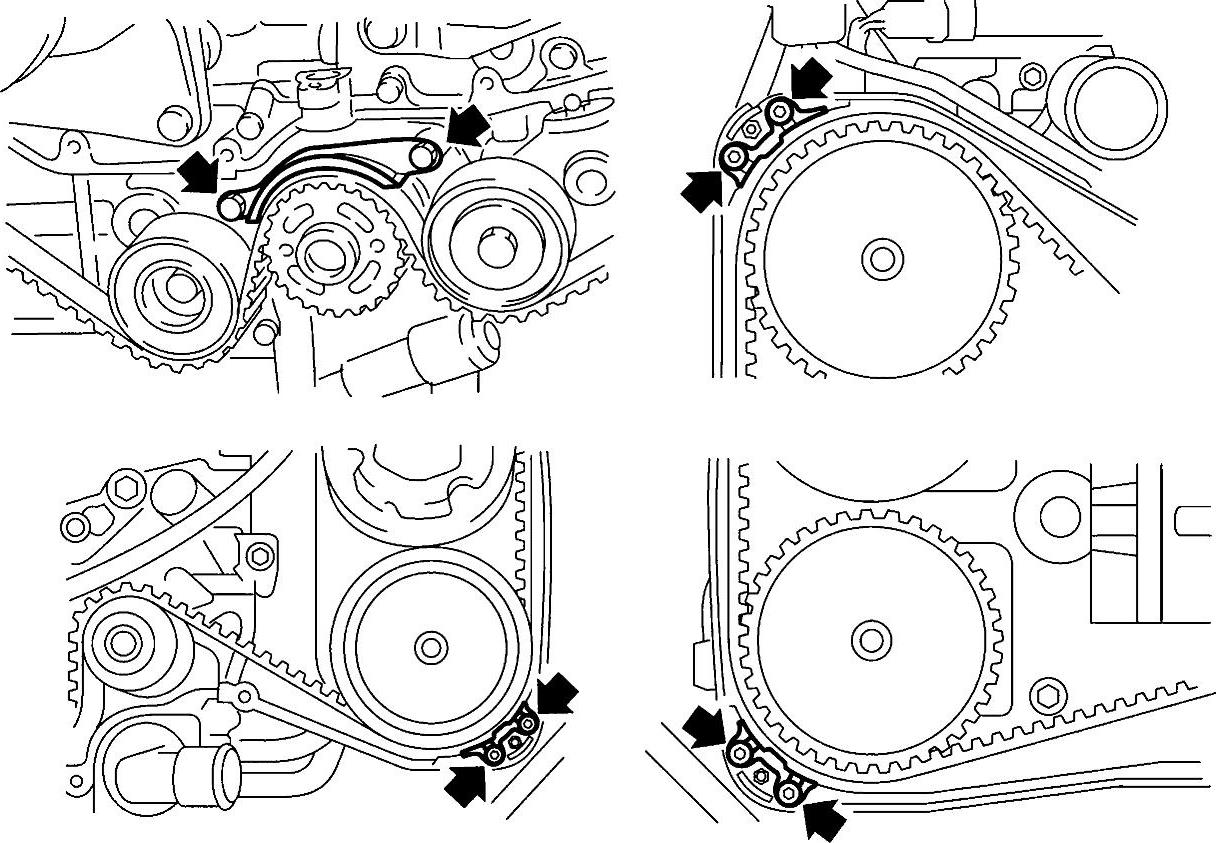

4）拆下正时带导向装置，如图27-52所示。

图27-52 拆卸正时带导向装置

5）如果正时带上的定位部件和箭头部件因脏污或磨损而无法识别，可按照如下程序重新标记：

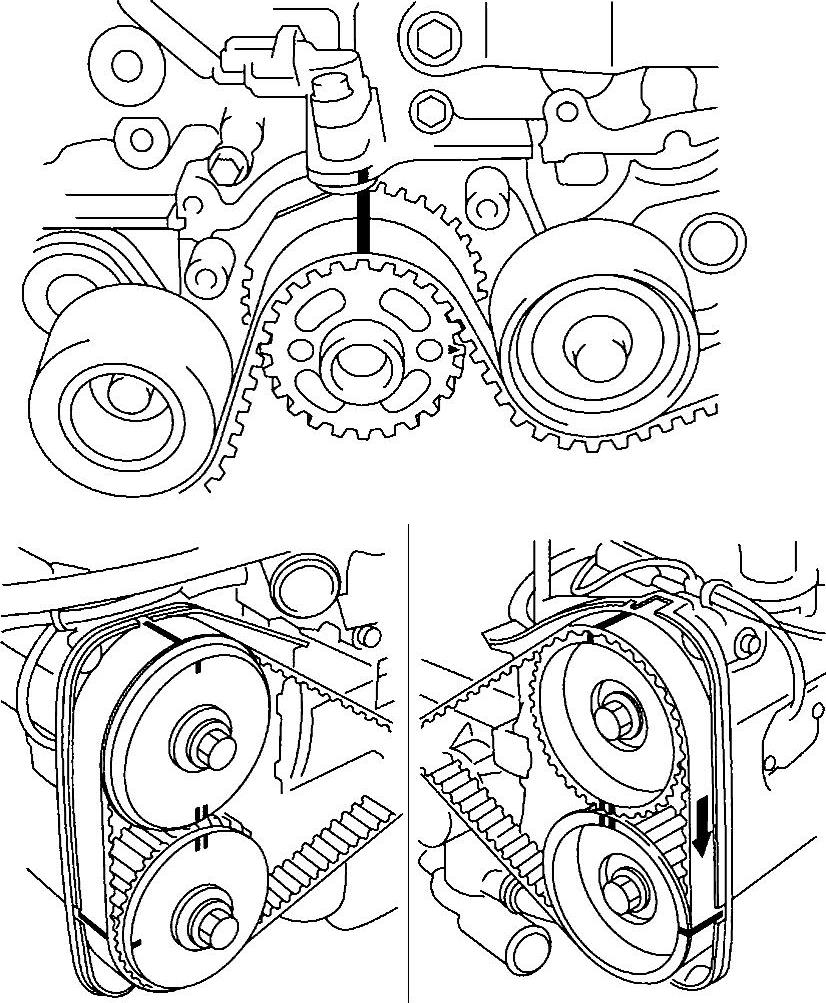

①如图27-53所示，用专用工具转动曲轴，使曲轴链轮、进气凸轮轴链轮（左）、排气凸轮轴链轮（左）、进气凸轮轴链轮（右）、排气凸轮轴链轮（右）上的正时标记与正时带罩和缸体上的槽对齐。

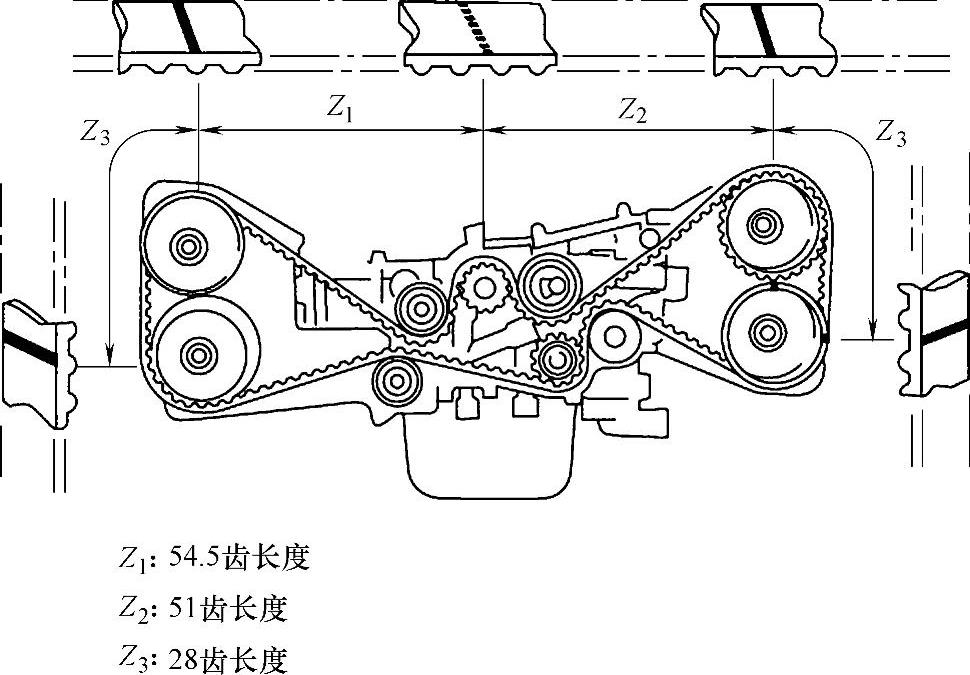

②根据曲轴链轮和凸轮轴链轮的相对位置，使用白色油漆，在正时带上做好定位标记和箭头标记（图27-54），以对齐正时带齿牙（图27-55）。

图27-53 用专用工具转动曲轴

图27-54 做好定位标记和箭头标记

图27-55 对齐正时带齿牙

6）拆卸正时带惰轮A（图27-56）。

7）拆卸正时带。

①拆卸正时带惰轮B和惰轮C，见图27-56。

②拆卸正时带2号惰轮（图27-57）。

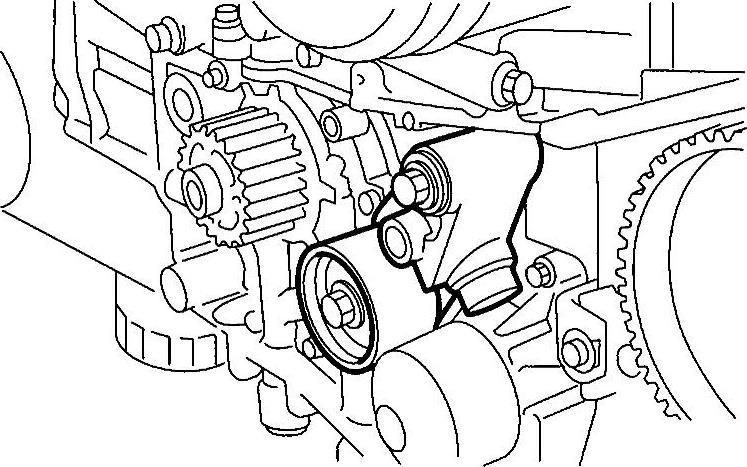

③如图27-58所示，拆卸正时带张紧度自动调节器总成。

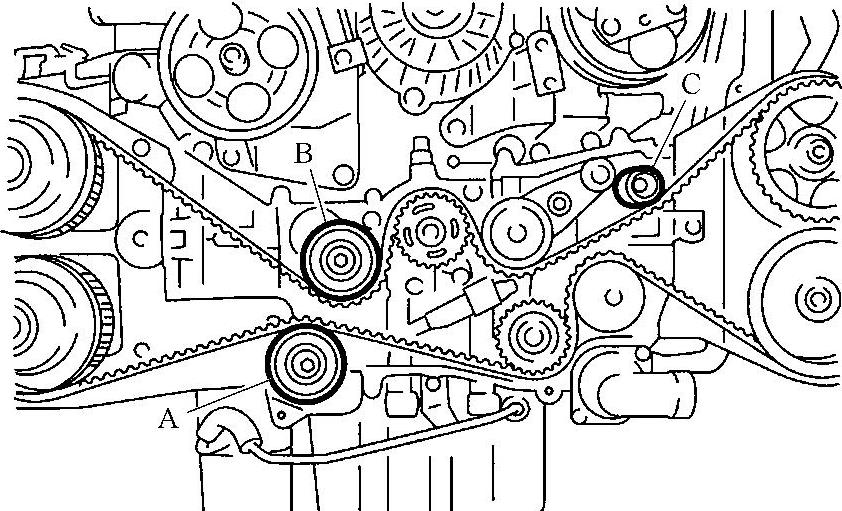

图27-56 正时带惰轮A、惰轮B、惰轮C识别

图27-57 拆卸正时带2号惰轮

图27-58 拆卸正时带张紧度自动调节器总成
