三、OUTLANDER（欧蓝德）
轿车2.0L（4B11）
和2.4L（4B12）
发动机正时链安装步骤
1）按照图28-4所示，对齐VVT链轮的正时标记。
2）将曲轴链轮上的曲轴键与图28-4所示位置对齐。
3）如图28-5所示，将橙色链节与排气VVT链轮上的正时标记对齐。

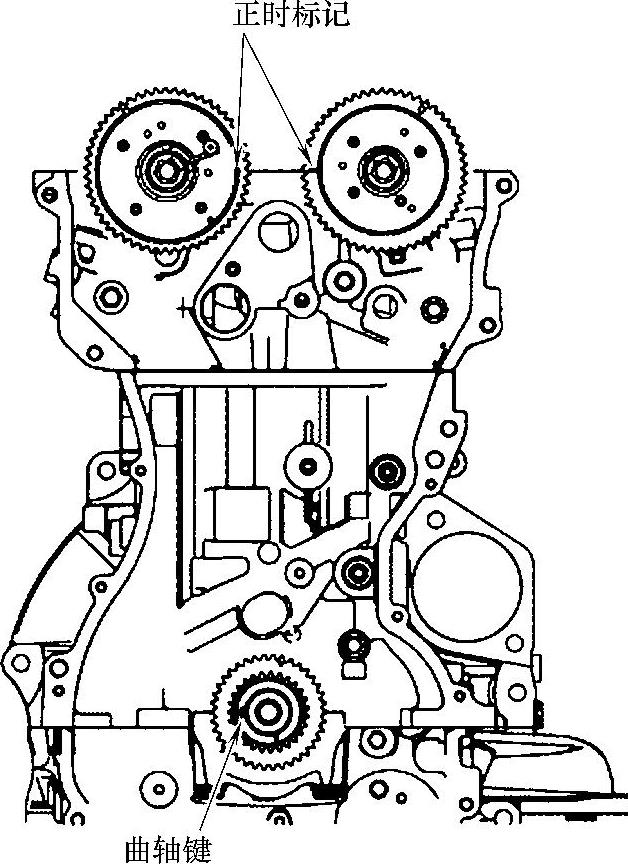

图28-4 VVT链轮正时标记和曲轴键位置识别

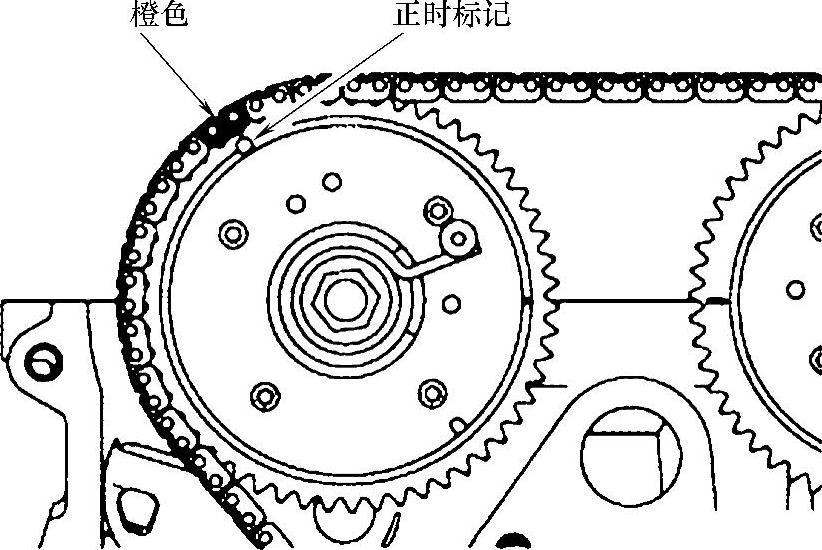

图28-5 橙色链节对准排气VVT链轮上的正时标记
4）如图28-6所示，将蓝色链节与进气VVT链轮上的正时标记对齐。
5）如图28-7所示，将曲轴链轮上的正时标记与蓝色链节对齐。

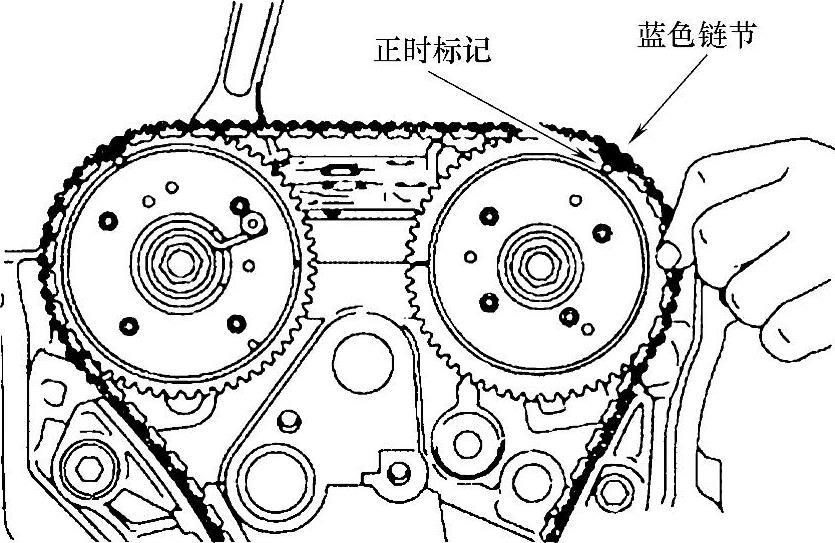

图28-6 蓝色链节对准进气VVT链轮上的正时标记

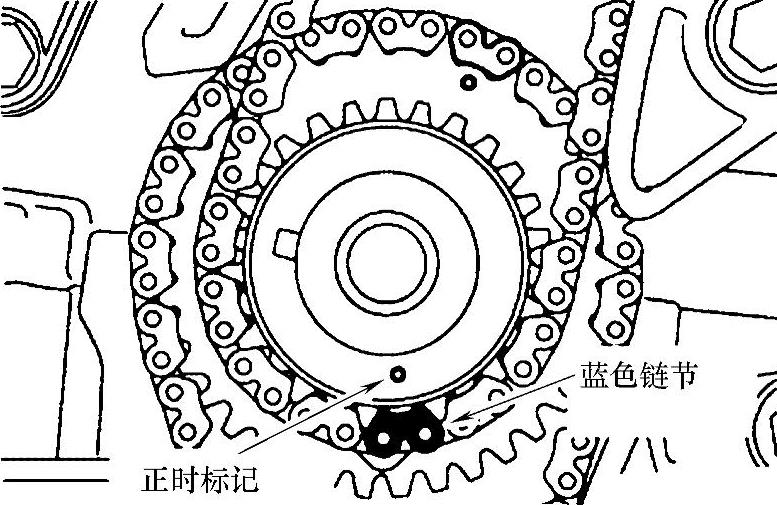

图28-7 曲轴链轮正时标记对齐蓝色链节
6）如图28-8所示，确保每个链轮的正时标记均与相应的正时链条链节对准。
7）安装正时链条导槽和正时链条张紧器拉杆。
8）把正时链条张紧器安装到气缸体上，将固定螺栓紧固至8～12N·m。
9）从正时链条张紧器上把插入的金属丝或L形六角扳手拔出，使正时链条张紧器的柱塞推动张紧器拉杆，张紧正时链条。
