六、OUTLANDER（欧蓝德） 轿车3.0L（6B31） 发动机正时带安装步骤

1）在正时带自动张紧器中插入固定销：

①将正时带自动张紧器垂直向上放置到手动压力机上，如图28-13所示。

②压下张紧器推杆，直至推杆露出张紧器体3mm，使图28-13中的小孔A和小孔B对齐，然后将固定销插入小孔中。

③安装自动张紧器。

2）如图28-14和图28-15所示，将曲轴链轮正时标记和凸轮轴链轮正时标记对齐，并把1缸活塞设置到压缩行程上止点位置。

图28-13 将正时带自动张紧器垂直向上放置到手动压力机上

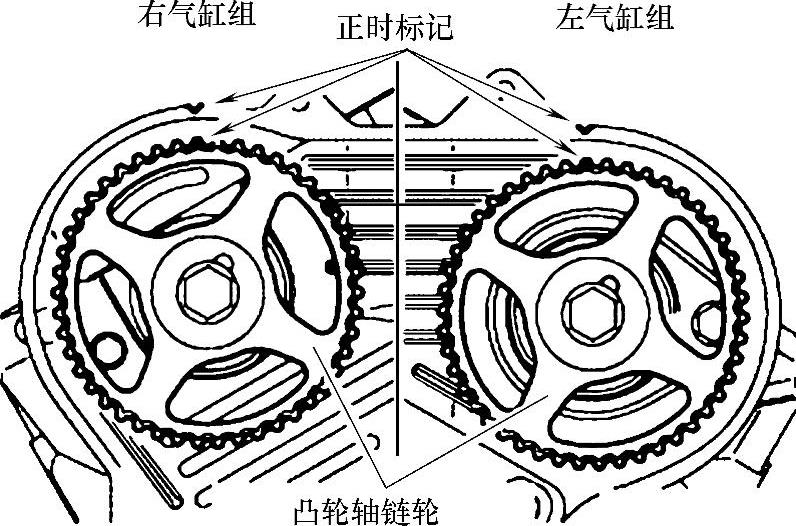

图28-14 凸轮轴链轮正时标记识别

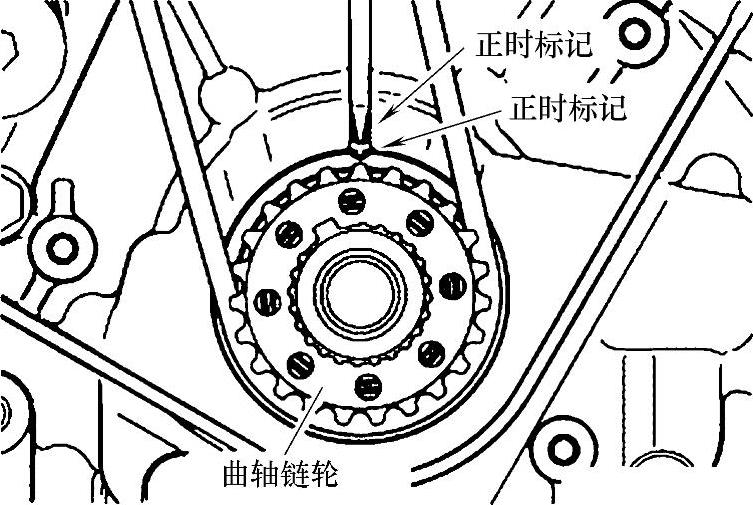

图28-15 曲轴链轮正时标记识别

3）将正时带安装到曲轴链轮上；将正时带安装到水泵驱动带轮上，将正时带拉紧，防止松弛。

4）将左气缸组凸轮轴链轮的正时标记对齐，见图28-14。

5）将正时带安装到惰轮上，同时减小正时带的松弛度。

6）将正时带安装到右气缸组的凸轮轴链轮上。

7）将正时带安装到张紧轮上。

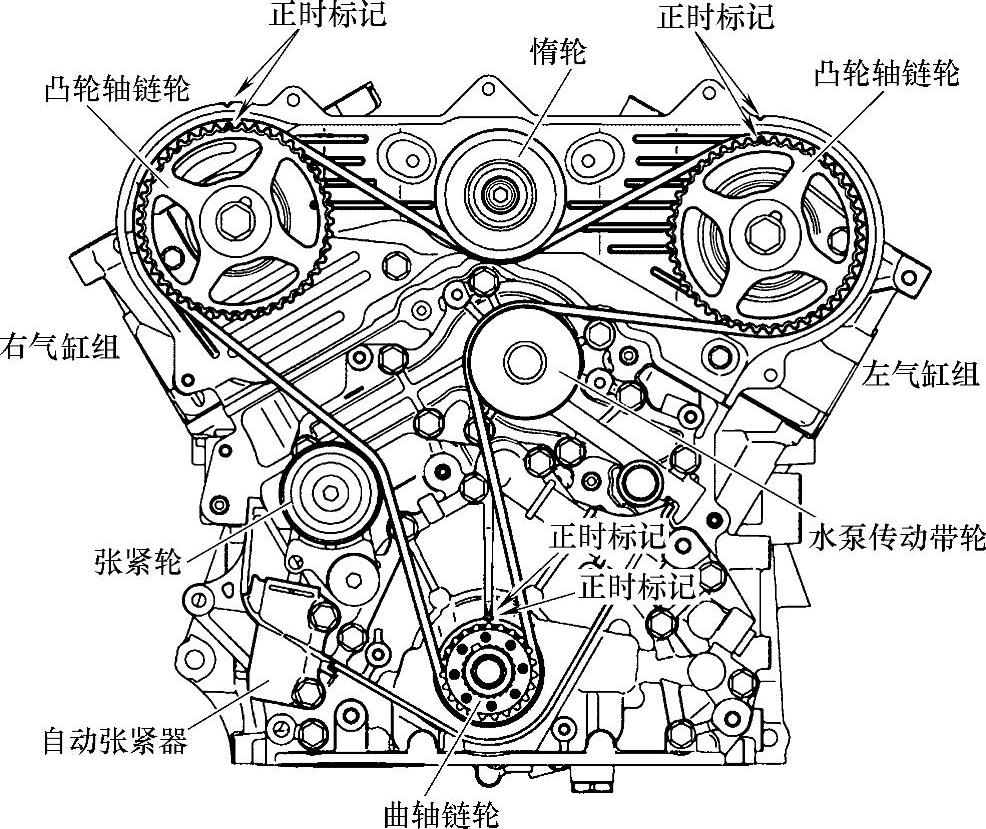

8）如图28-16所示，查看所有链轮的正时标记是否对齐。

9）如图28-17所示，使用专用工具MD998716（曲轴扳手）沿逆时针方向转动曲轴1/4周，然后再沿顺时针方向转回，再次确认各个正时标记是否对齐。

10）将插入自动张紧器的定位销拉出。

11）顺时针转动曲轴2周，然后等待5min。

12）如图28-18所示，测量张紧器推杆伸出的长度，规范值应在9.1～13.4mm。

图28-16 查看正时标记

图28-17 使用专用工具转动曲轴

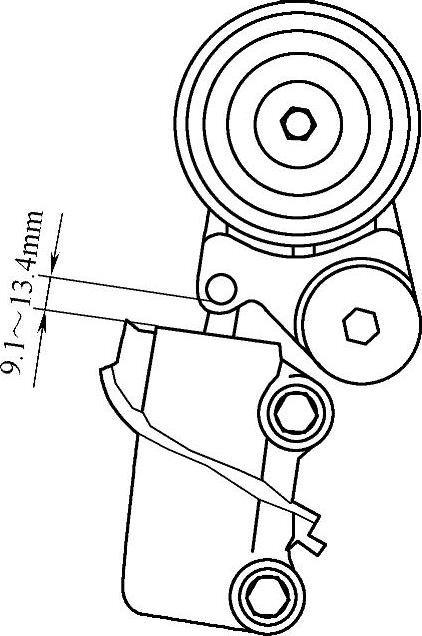

图28-18 测量张紧器推杆伸出长度
