五、OUTLANDER（欧蓝德）
轿车3.0L（6B31）
发动机正时带拆卸步骤
1）拆卸右侧正时带前部上盖。
2）拆卸左侧正时带前部上盖。
3）拆卸正时带前盖下部。
4）拆卸右侧发动机支架。
5）拆卸曲轴位置传感器固定架。
6）拆卸曲轴位置传感器。
7）拆卸O形圈（重新安装时要换用新的O形圈）。
8）拆卸正时带自动张紧器：
①如图28-10所示，拆卸正时带自动张紧器的上部紧固螺栓。
②慢慢松开正时带自动张紧器的下部紧固螺栓，将自动张紧器推杆从张紧器臂上拆下。
③拆下正时带自动张紧器的下部紧固螺栓。
9）拆卸正时带：
①如果要继续使用正时带，在拆卸前先标记清楚正时带的转动方向，以免安装时发生错装，如图28-11所示。
图28-10 自动张紧器上部和下部紧固螺栓识别

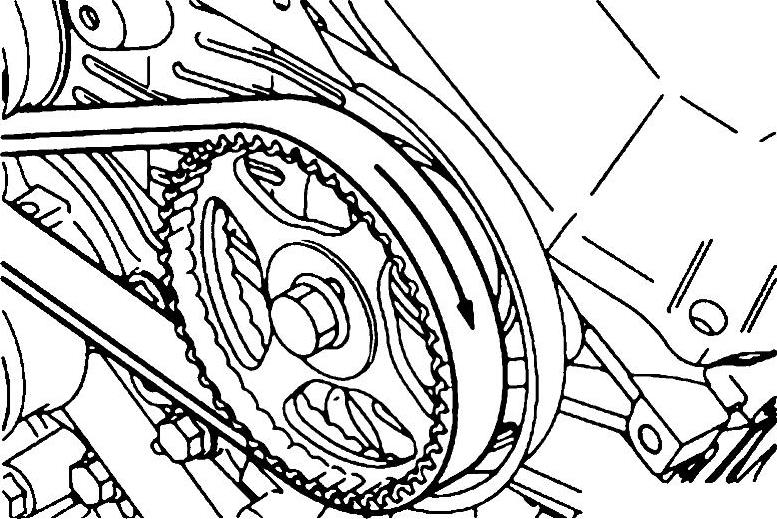

图28-11 标记正时带转动方向
②如图28-12所示，顺时针转动曲轴，使正时标记对齐并将1缸活塞设置在压缩行程上止点位置。
图28-12 对齐正时标记
③松开张紧轮中央螺栓，然后拆下正时带。
