正时系统部件拆卸要点

二、正时系统部件拆卸要点

1.正时带拆卸要点

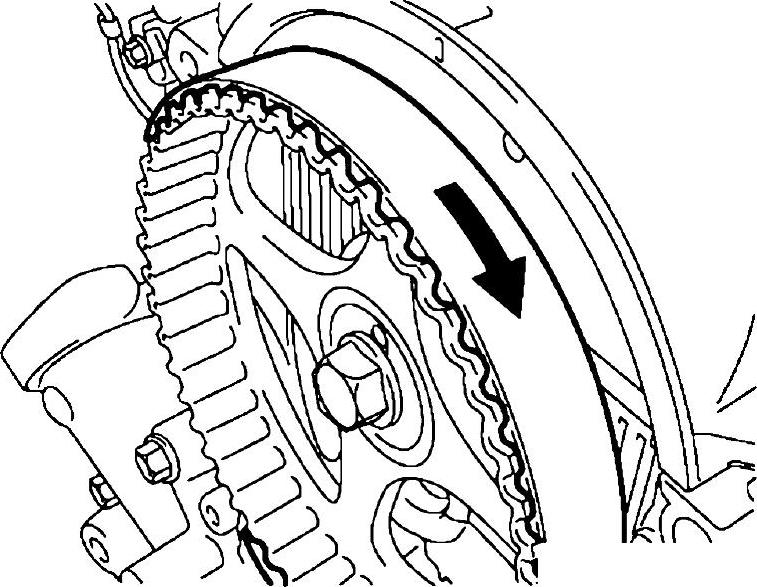

1）如果要继续使用正时带，拆卸前要先标记清楚正时带的转动方向，如图28-20所示，以免安装时发生错装。

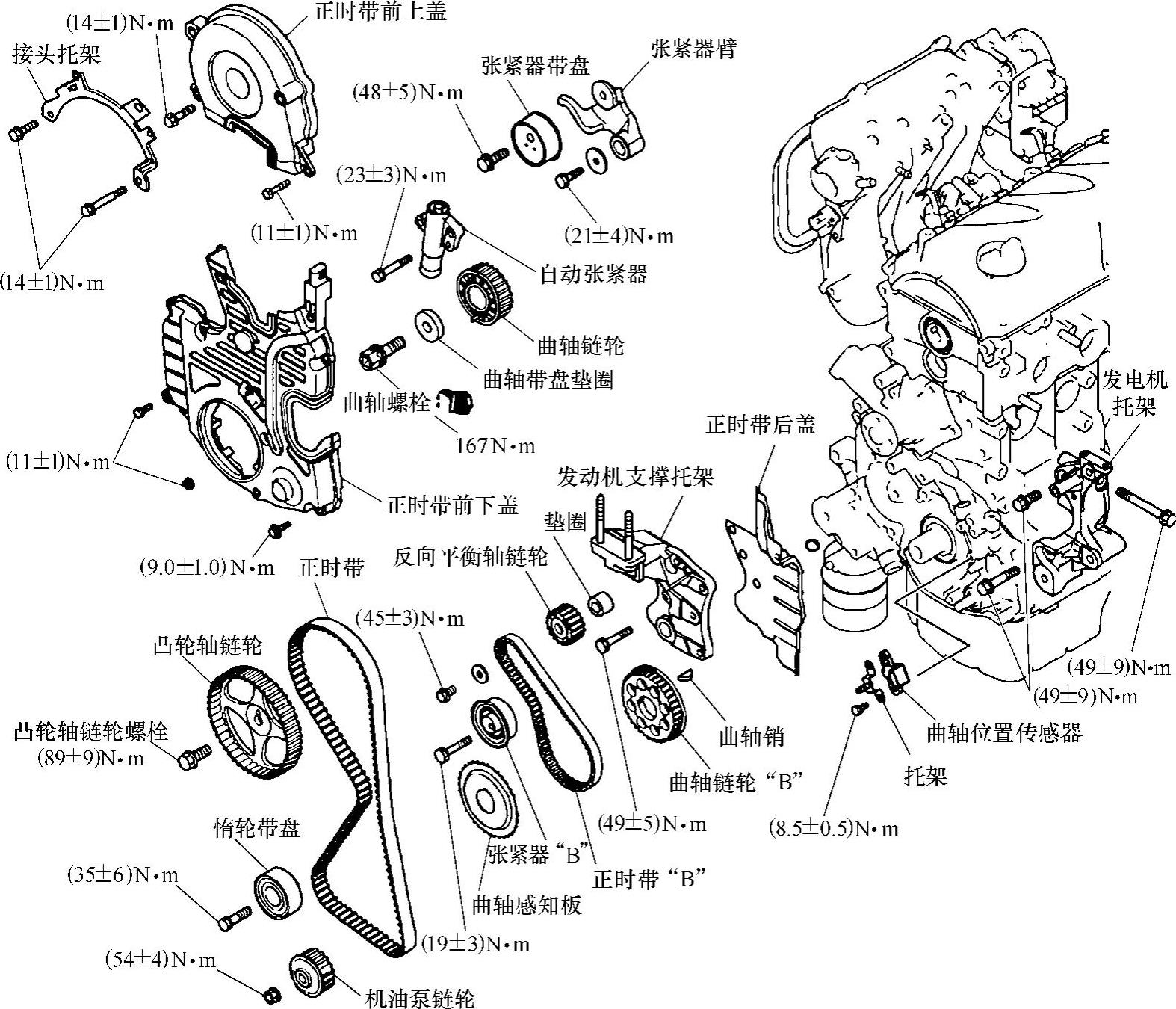

图28-19 GALANT（戈蓝）轿车2.4L（4G69）发动机正时系统部件识别

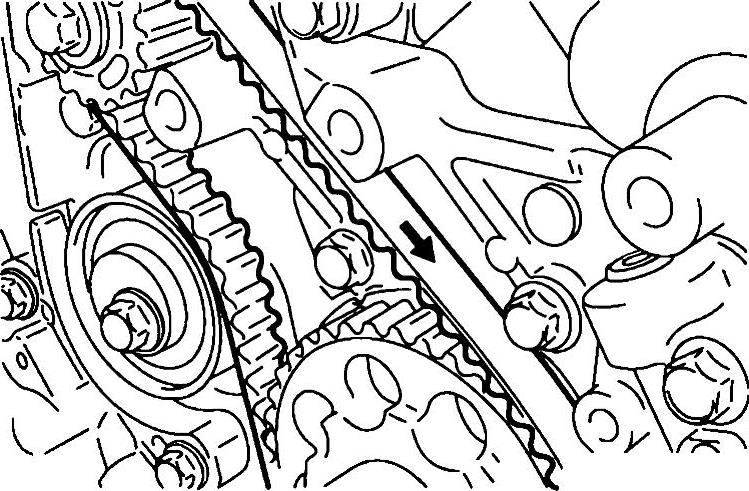

图28-20 标记正时带转动方向

2）松开正时带张紧器带盘螺栓，拆下正时带。

2.机油泵链轮拆卸要点

1）拆卸气缸体左侧的塞子。

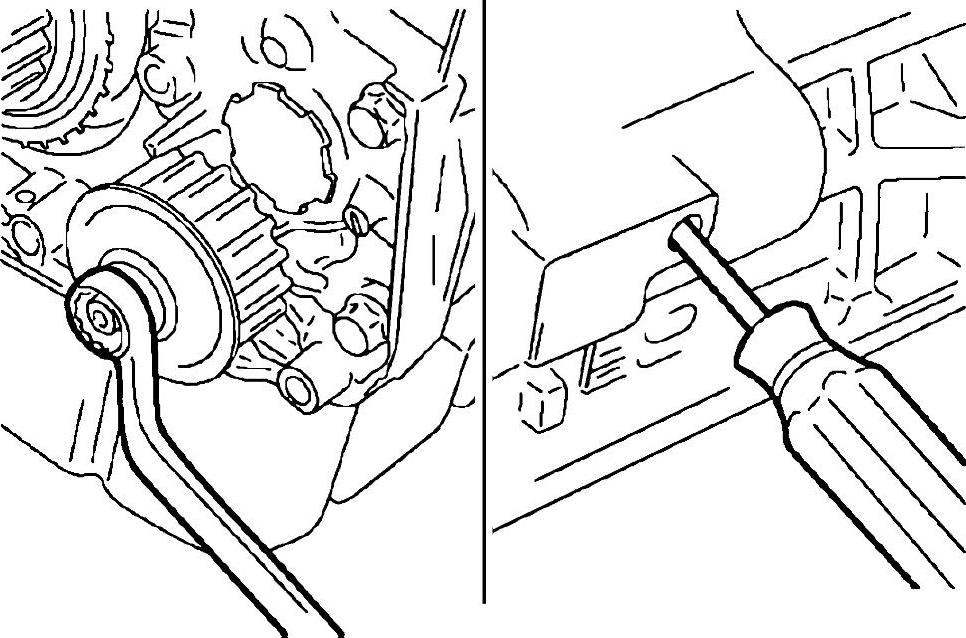

2）如图28-21所示，在塞孔中插入直径为8mm的十字螺钉旋具，使左侧平衡轴不能转动。

3）松开螺母，拆下机油泵链轮。

图28-21 拆卸机油泵链轮

3.曲轴螺栓拆卸要点

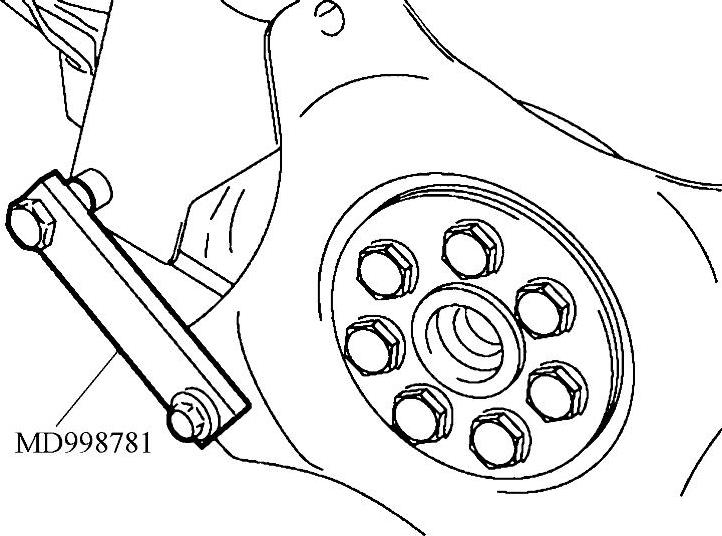

1）如图28-22所示，安装专用工具MD998781，固定驱动盘。

2）松开并拆卸曲轴螺栓和垫圈。

4.曲轴链轮拆卸要点

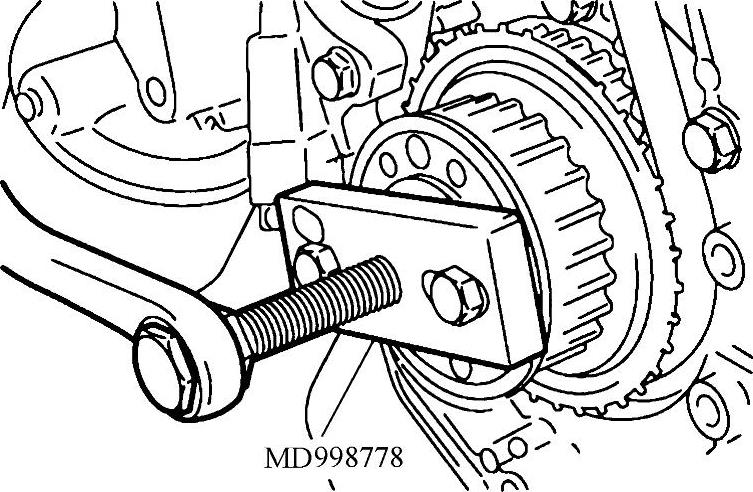

1）如图28-23所示，安装专用工具MD998778。

图28-22 安装专用工具固定驱动盘

图28-23 安装专用工具

2）转动专用工具的中央螺栓，拆下曲轴链轮。

5.正时带B拆卸要点

1）拆卸前，先将正时带B的转动方向标记清楚，以免重新安装时发生错装，如图28-24所示。

2）松开正时张紧器B的螺栓，拆下正时带B。

6.平衡轴链轮拆卸要点

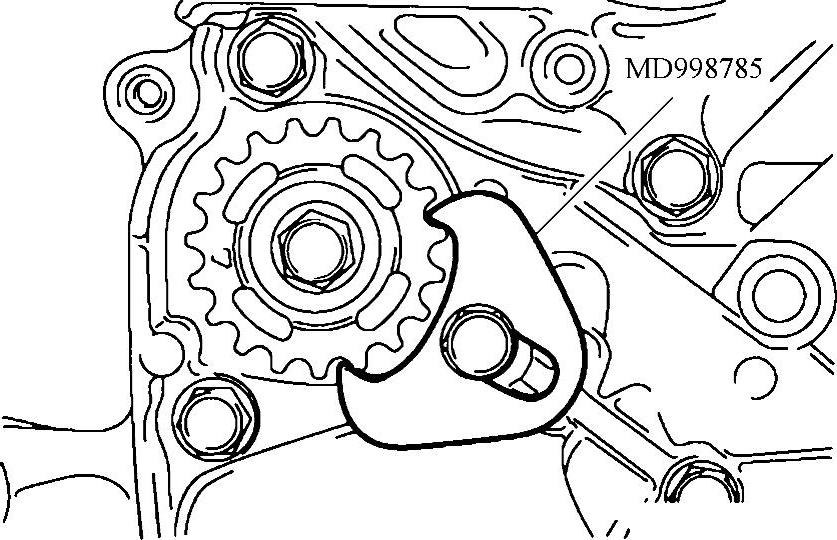

1）按照图28-25所示，安装专用工具MD998785，使平衡轴链轮不能随同转动。

2）松开螺栓，拆卸平衡轴链轮。

图28-24 标记正时带B的转动方向

图28-25 拆卸平衡轴链轮

7.曲轴链轮B拆卸要点

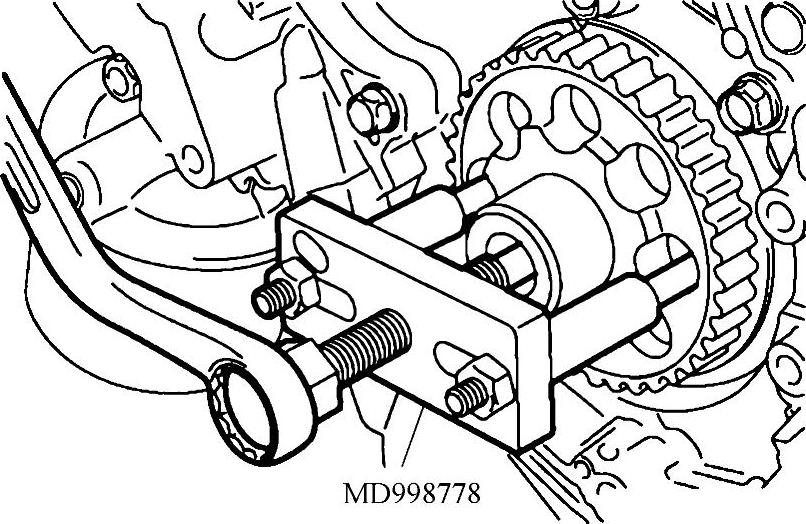

1）按照图28-26所示，安装专用工具MD998778。

2）转动专用工具中心螺栓，拆下曲轴链轮B。

8.凸轮轴链轮拆卸要点

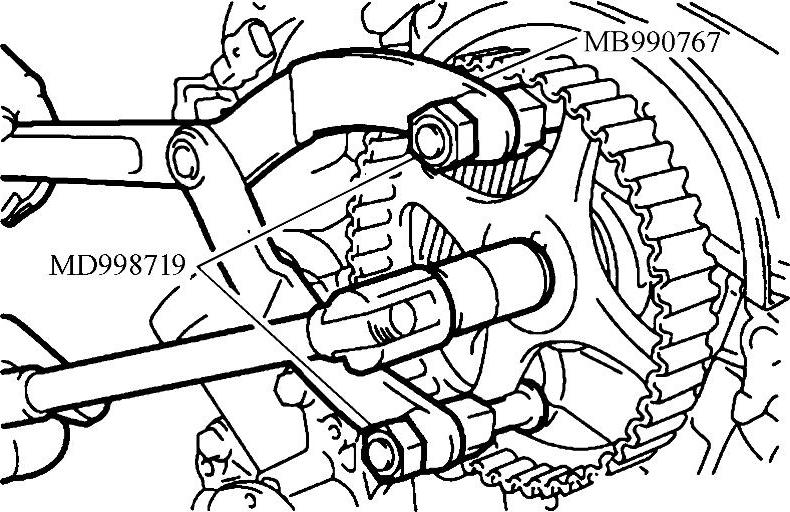

1）按照图28-27所示，用专用工具MB990767和MD998719固定住凸轮轴链轮，松开凸轮轴链轮螺栓。

2）拆卸凸轮轴链轮。

图28-26 安装专用工具拆卸曲轴链轮B

图28-27 使用专用工具固定住凸轮轴链轮
