TUCSON（途胜）轿车2.0L发动机正时带拆卸步骤
1）拆卸发动机盖。
2）拆卸右前车轮。
3）如图31-2所示，拆卸右侧盖的2个螺栓和右侧盖。

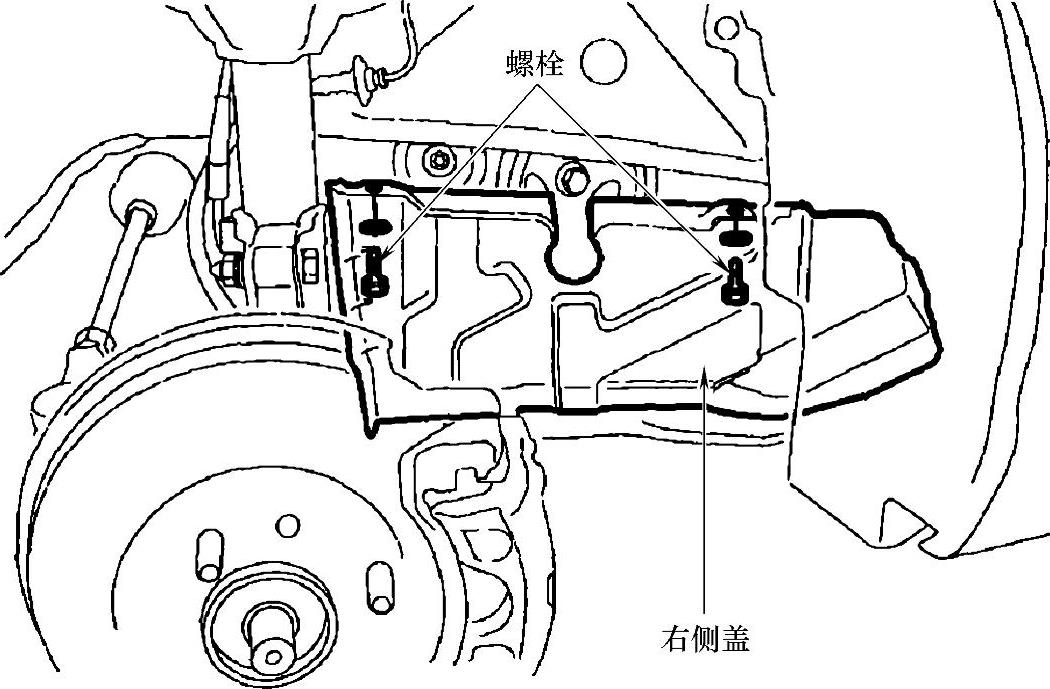

图31-2 螺栓和右侧盖
4）拆卸发动机装配支架：
①把千斤顶放置到发动机油底壳处，千斤顶与油底壳之间要垫上木块，如图31-3所示。
②如图31-4所示，拆卸螺栓、螺母和发动机装配支架。

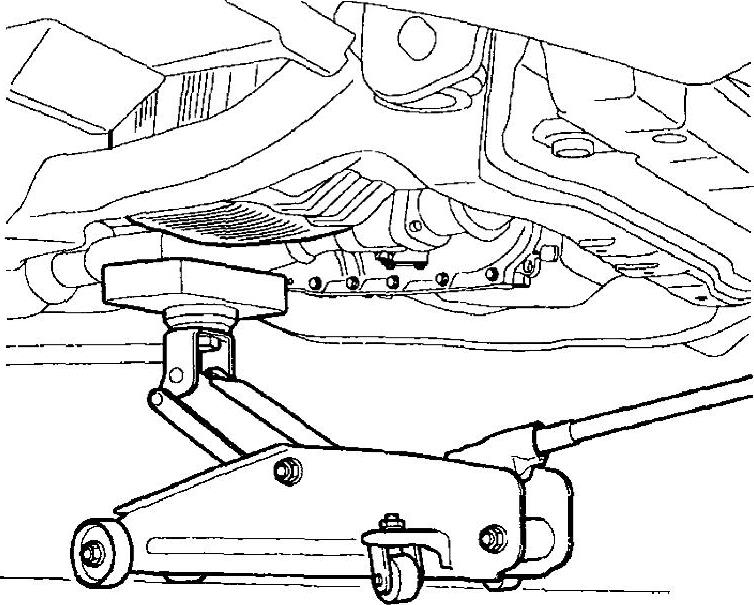

图31-3 放置好千斤顶
图31-4 拆卸螺栓、螺母和发动机装配支架
③如图31-5所示，拆卸螺栓和撑板。

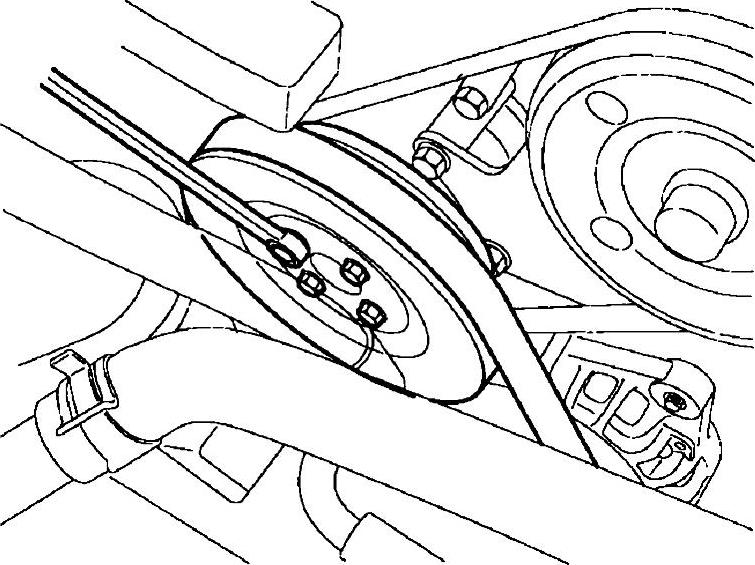

5）如图31-6所示，暂时松开水泵带轮螺栓。
6）拆卸交流发电机传动带。
7）拆卸空调压缩机传动带。

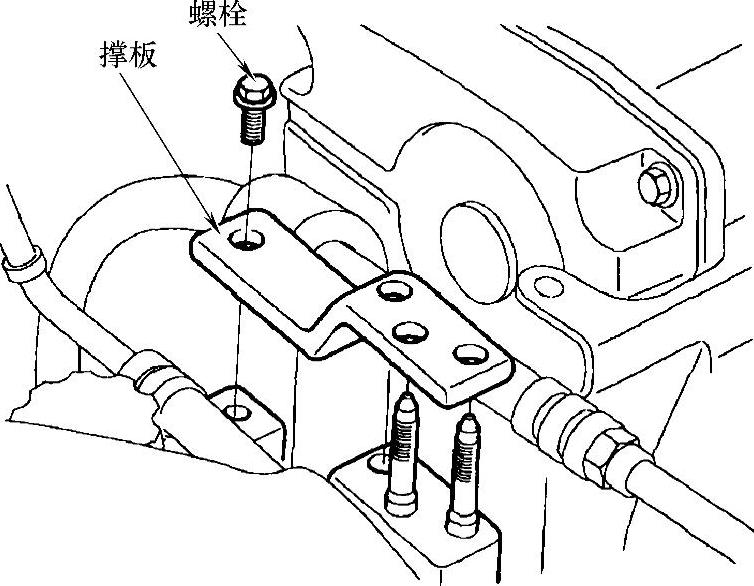

图31-5 螺栓和撑板识别
图31-6 松开水泵带轮螺栓
8）拆卸动力转向泵传动带。
9）参照图31-6，拆卸4个螺栓和水泵带轮。
10）如图31-7所示，拆卸4个螺栓和正时带上盖。

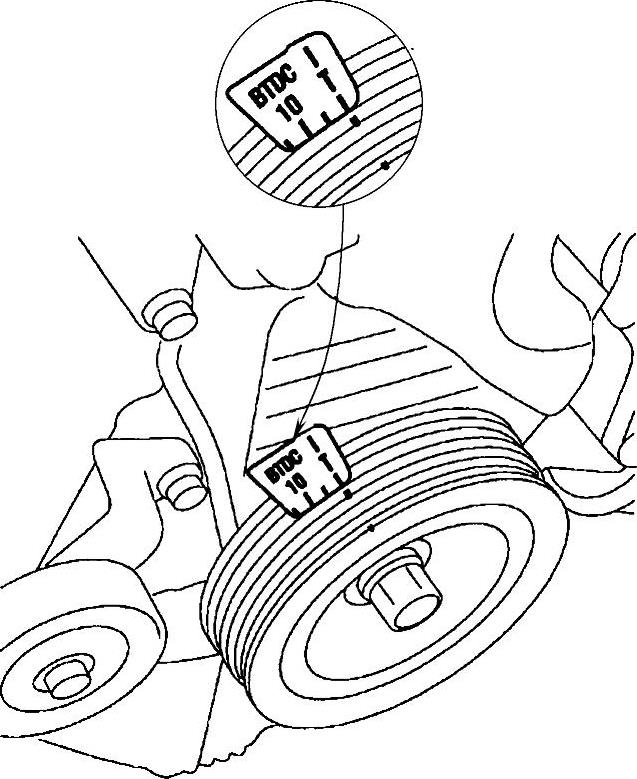

11）如图31-8所示，转动曲轴带轮，将曲轴带轮上的导槽与正时带盖上的正时标记“T”对齐。
图31-7 拆卸螺栓和正时带上盖
图31-8 对齐正时标记

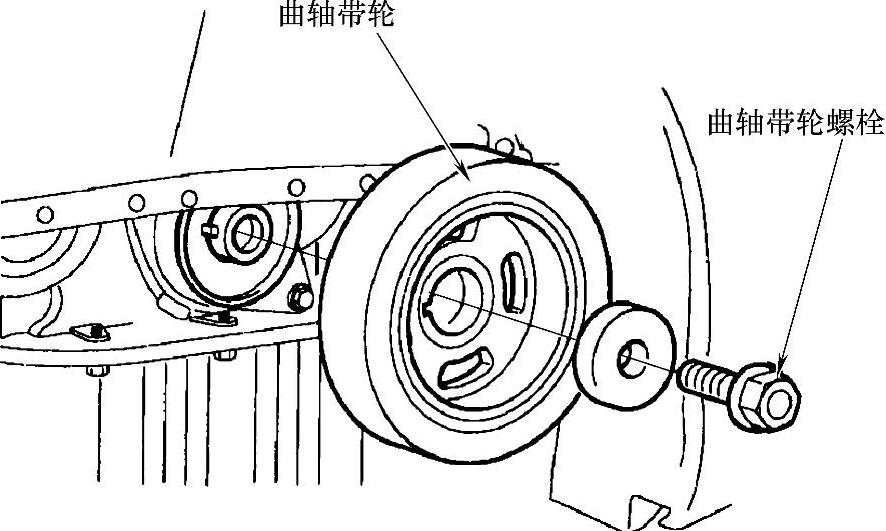

12）如图31-9所示，拆卸曲轴带轮螺栓和曲轴带轮。

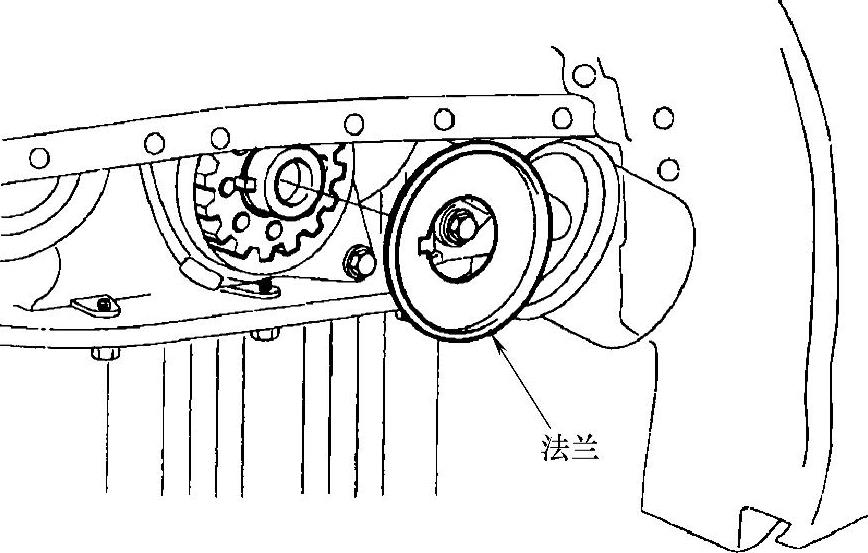

13）如图31-10所示，拆卸曲轴法兰。
14）如图31-11所示，拆卸5个螺栓和正时带下盖。
15）拆卸正时带张紧器和正时带，如图31-12和图31-13所示。
16）如图31-14所示，拆卸螺栓和正时带惰轮。
图31-9 曲轴带轮螺栓和曲轴带轮
图31-10 拆卸曲轴法兰

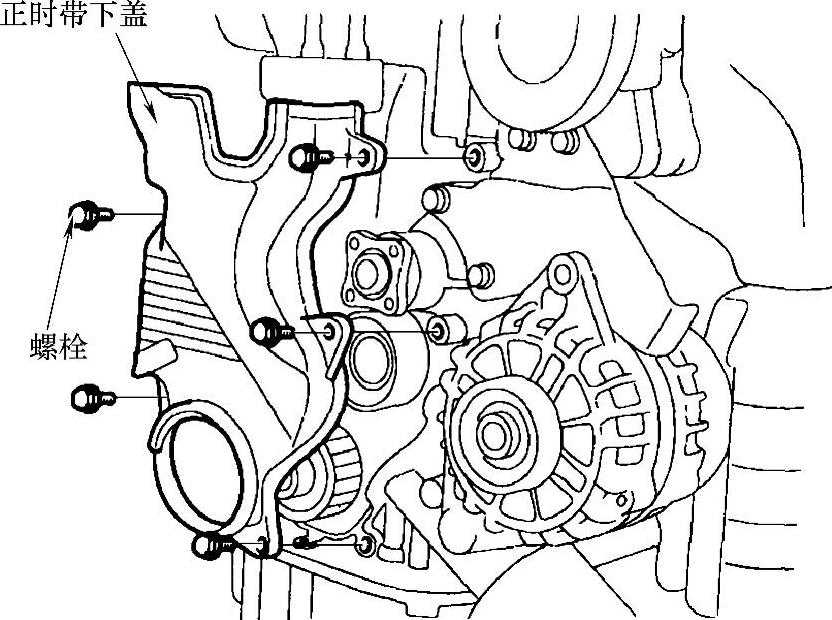

图31-11 拆卸螺栓和正时带下盖

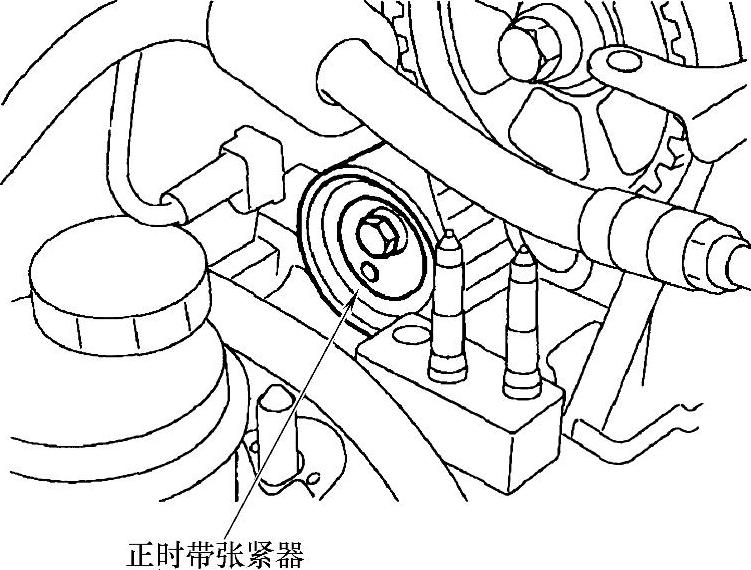

图31-12 拆卸正时带张紧器

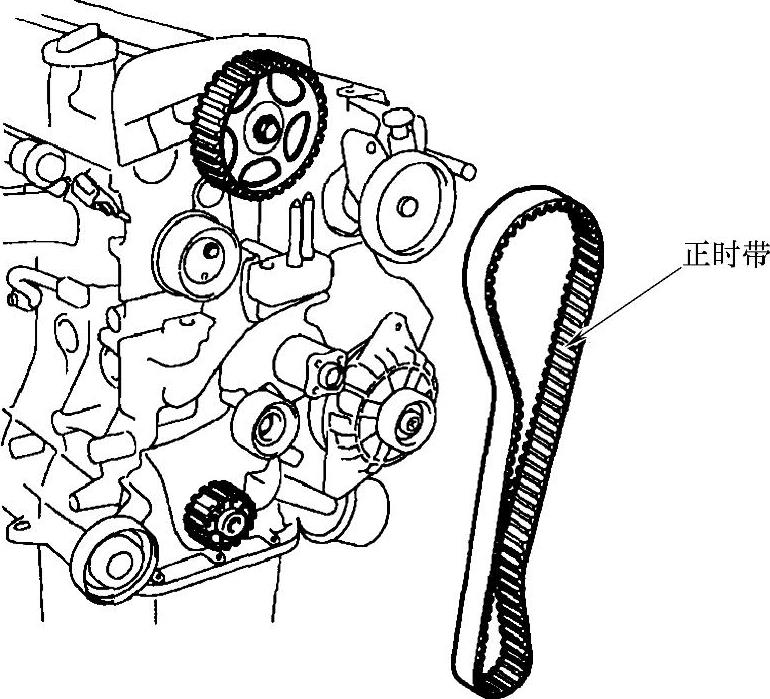

图31-13 拆卸正时带

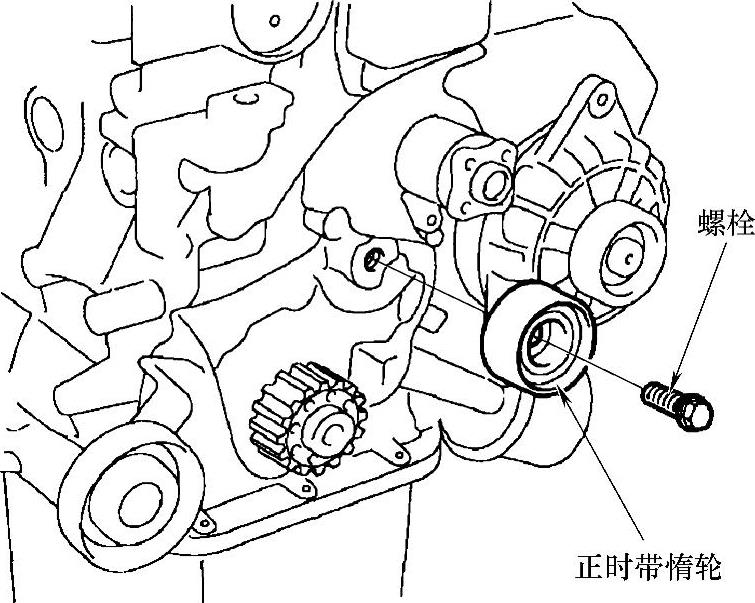

图31-14 螺栓和正时带惰轮

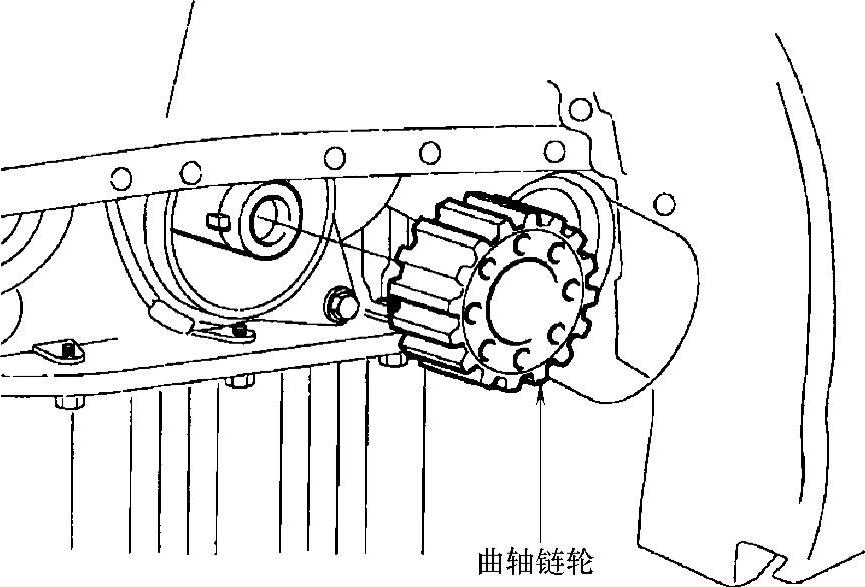

17）如图31-15所示，拆卸曲轴链轮。
18）拆卸气缸盖罩。
①拆卸火花塞配线。
②如图31-16所示，从气缸盖罩上拆下加速踏板拉索。
图31-15 拆卸曲轴链轮

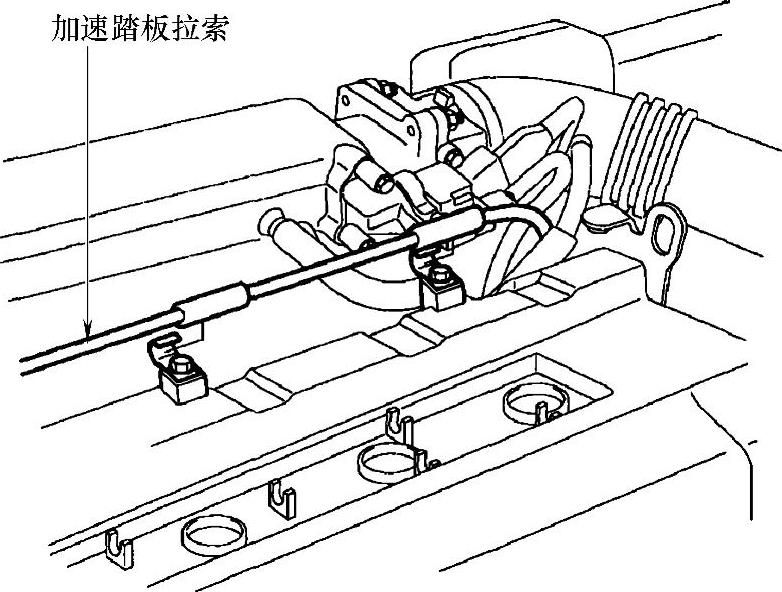

图31-16 加速踏板拉索
③如图31-17所示，拆卸PCV（曲轴箱强制通风）软管和通气软管。
④如图31-18所示，拆卸螺栓和气缸盖罩。
19）如图31-19所示，用扳手A固定住凸轮轴六角头部位，用扳手B拆下螺栓和凸轮轴链轮。
