TUCSON（途胜）轿车2.0L发动机正时带安装步骤
1）安装凸轮轴链轮并将凸轮轴链轮螺栓紧固至100～120N·m。
2）参照图31-18，安装气缸盖罩。
3）参照图31-17，安装曲轴箱强制通风软管和通气软管。
4）参照图31-16，安装加速踏板拉索。

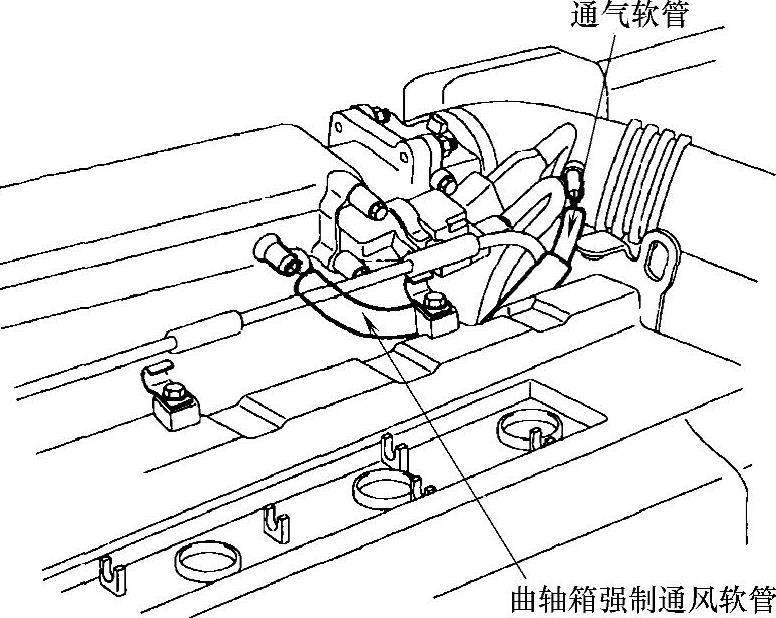

图31-17 曲轴箱强制通风软管和通气软管

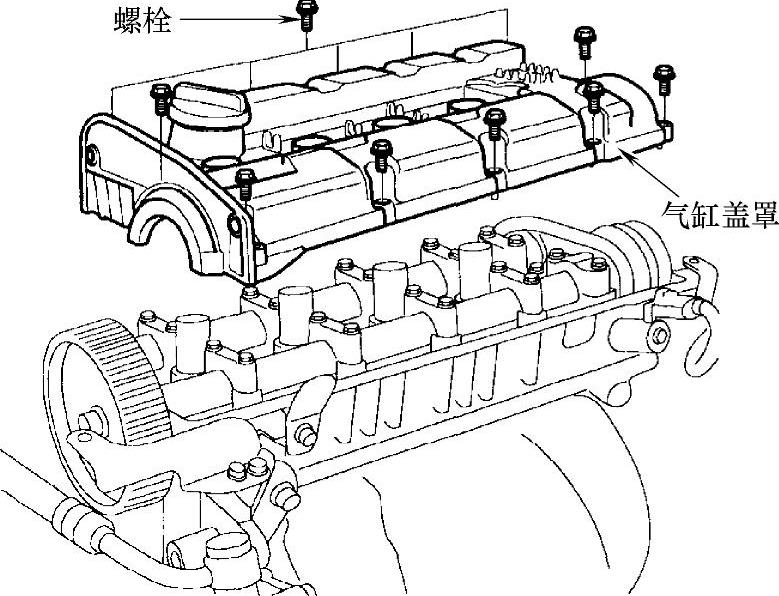

图31-18 拆卸螺栓和气缸盖罩
5）安装火花塞配线。
6）参照图31-15，安装曲轴链轮。
7）使气缸1处于压缩上止点位置，对齐凸轮轴链轮和曲轴链轮上的正时标记，如图31-20和图31-21所示。

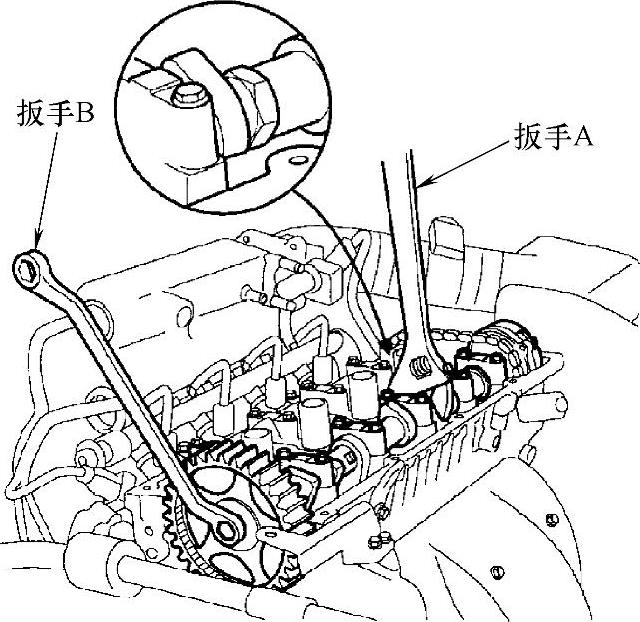

图31-19 拆卸凸轮轴链轮

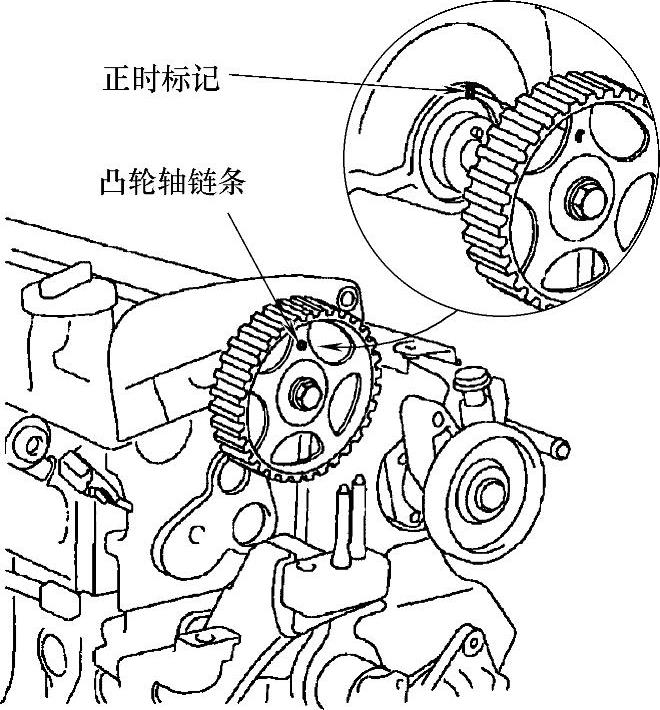

图31-20 凸轮轴链轮正时标记
图31-21 曲轴链轮正时标记
8）参照图31-14，安装正时带惰轮，并将惰轮的固定螺栓紧固至43～55N·m。
9）用垫圈暂时安装正时带张紧器，如图31-22所示。
10）按照曲轴链轮-惰轮-凸轮轴链轮-正时带张紧器的次序，安装正时带，如图31-23所示。

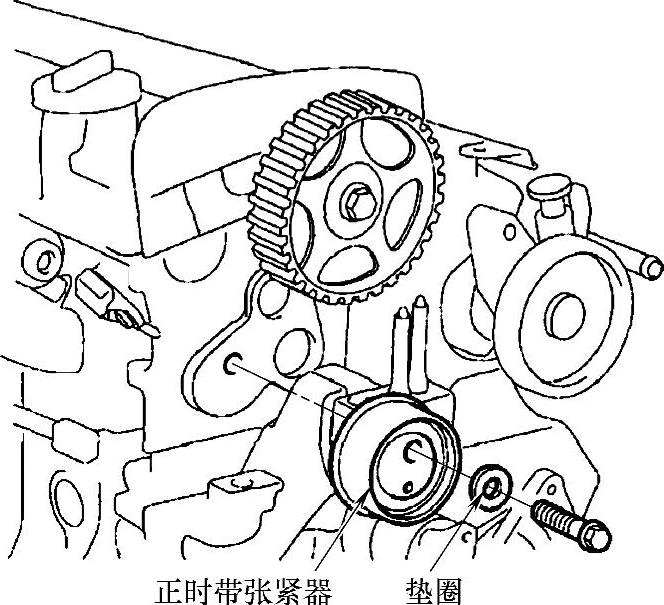

图31-22 垫圈和正时带张紧器识别
图31-23 安装正时带
11）通过中央螺栓在正时带上加力，暂时固定正时带张紧器轮。
12）调节正时带张紧力：
①如图31-24所示，沿顺时针方向转动曲轴，从而使凸轮轴链轮转动2个齿牙的角度（18°）。
②沿图31-25所示的方向，用工具转动张紧器，使正时带张紧。

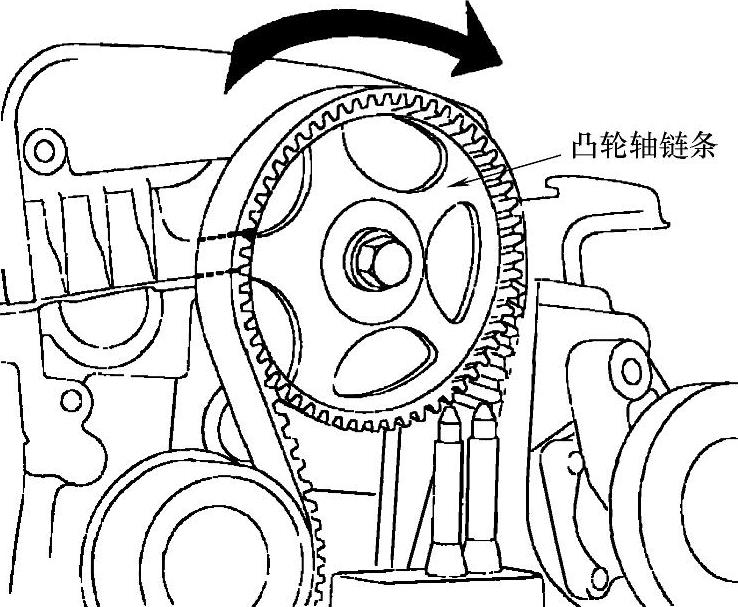

图31-24 转动曲轴带动凸轮轴链 轮转动2个齿牙的角度

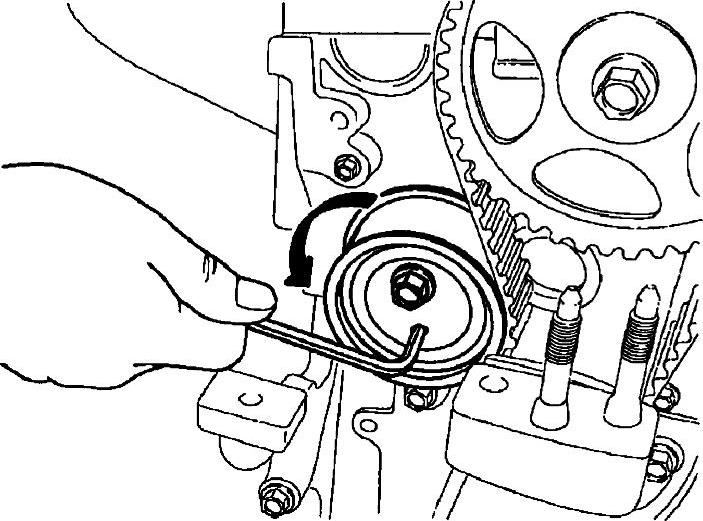

图31-25 转动张紧器以张紧正时带
③将张紧器螺栓紧固至43～55N·m。
④重新检查正时带的张紧力，在正时带的张紧侧用大约20N的力水平推动正时带，正时带齿牙应凹陷约4～6mm左右，如图31-26所示。
13）将曲轴沿顺时针方向转动2圈，重新对齐凸轮轴链轮和曲轴链轮上的正时标记。
14）安装正时带下盖。
15）安装法兰和曲轴带轮，将曲轴带轮螺栓紧固至170～180N·m。
16）安装正时带上盖。
17）安装水泵带轮。
18）安装动力转向泵带。
19）安装空调压缩机带。
20）安装交流发电机带。
21）安装发动机装配支架：
①安装撑板。
②如图31-27所示，安装发动机装配支架，将装配支架的固定螺栓紧固至43～55N·m。

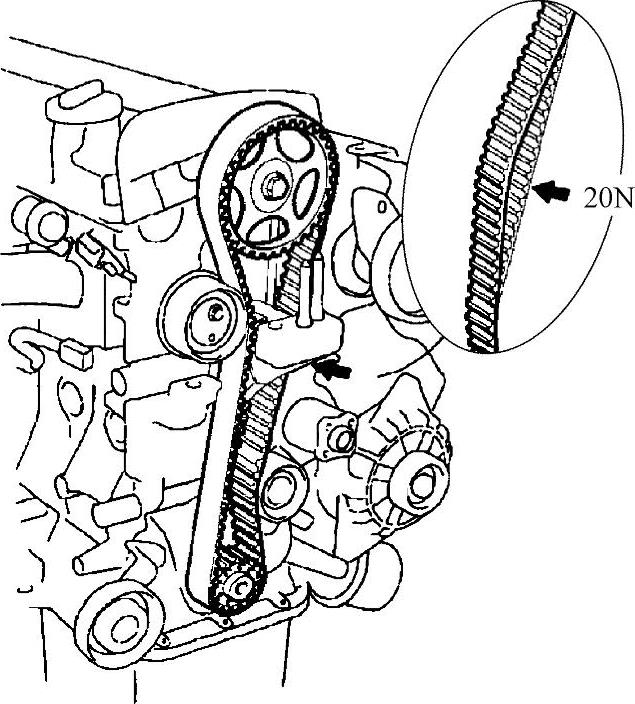

图31-26 检查正时带张紧力

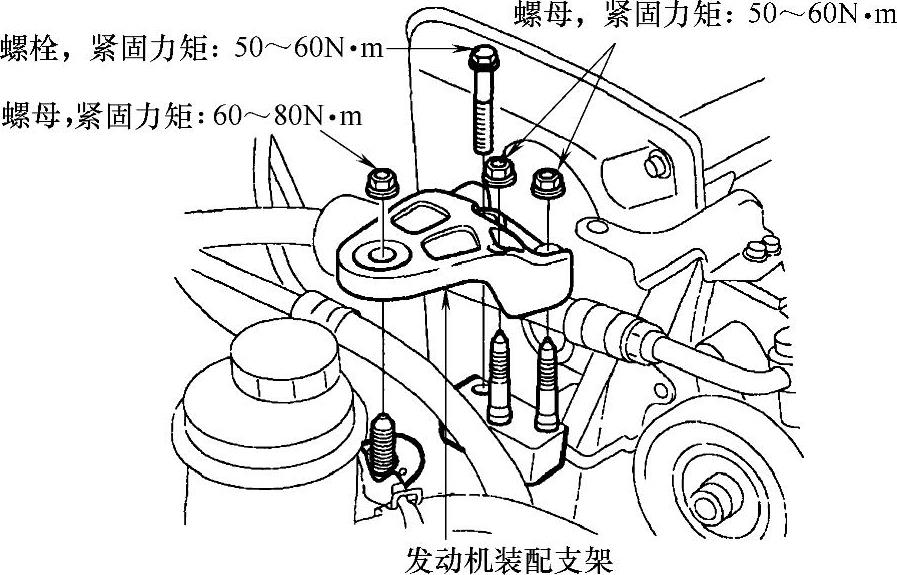

图31-27 安装发动机装配支架
22）安装右前车轮。
23）安装发动机盖罩。
